인젝터 작동상태, 분사량차이 & 연료압력등 스코프 파형분석 사례, 현대. BMW. Honda등

2026年5月27日 13:16, 星期三, KST. 文善柱

인젝터 작동시 파이프를 통과하는 유속의 진동을 측정하여 인첵터 막힘, 분사량, 고장 등 상태를 진단하는 방법론이다. 베콤카 인젝터 진동측정 차량은 BMW 525i, 현대자동차 G80 DH3.3, Honda Accord 등 이다. 측정은 HS512Max 오실로스코프 와 ROTKEE VS인젝터 진동센서를 이용했다. 특히 치근 직분사 엔진 인젝터는 여러가지 고장코드 원인중 하나이고, 접근성이 어려운 경우가 많다. 먼저 스코프 파형분석으로 기초적인 진단을 하는것도 좋은 방법이다.

1 325

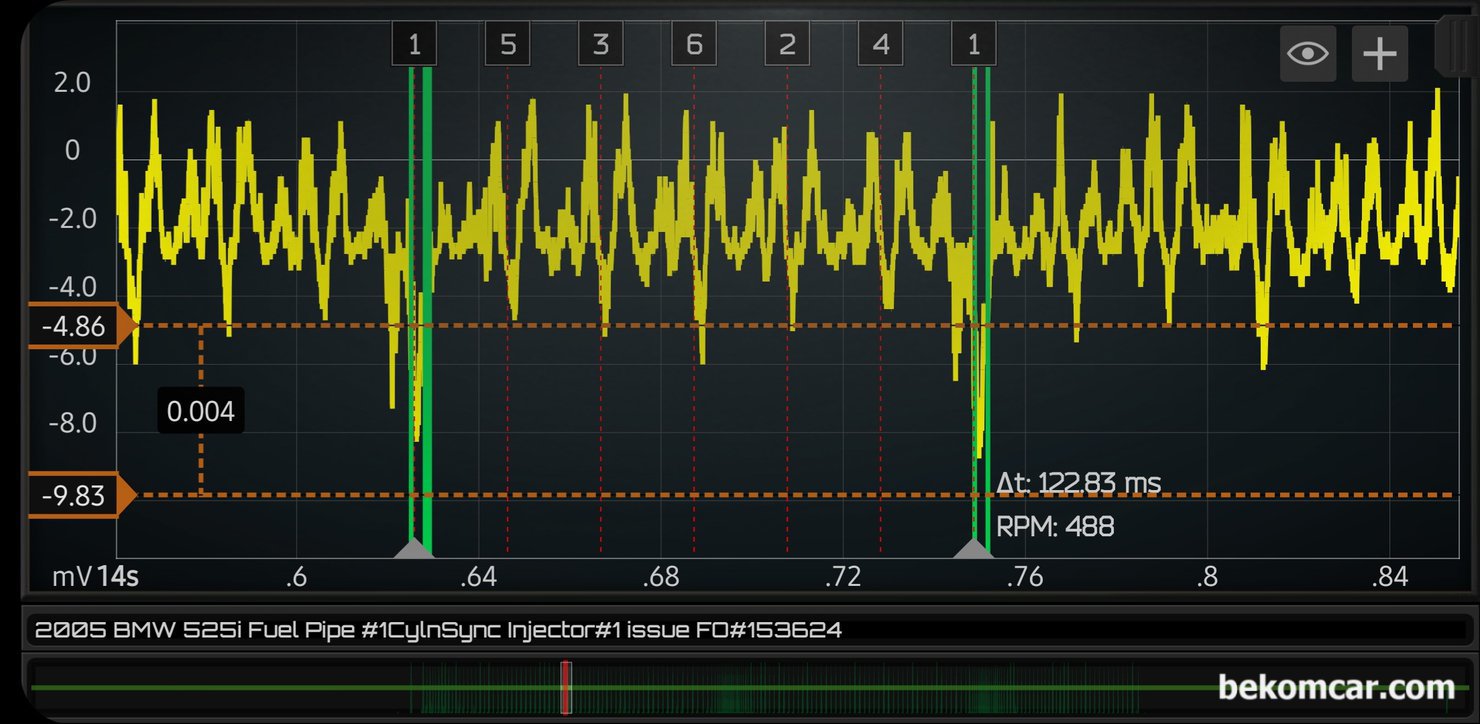

베콤카 인젝터 진동측정 차량은 BMW 525i 이다. #1번 인젝터 분사량이 다른 인젝터와 비교하여 상대적으로 낮은 진동파형을 보여주고 있다.

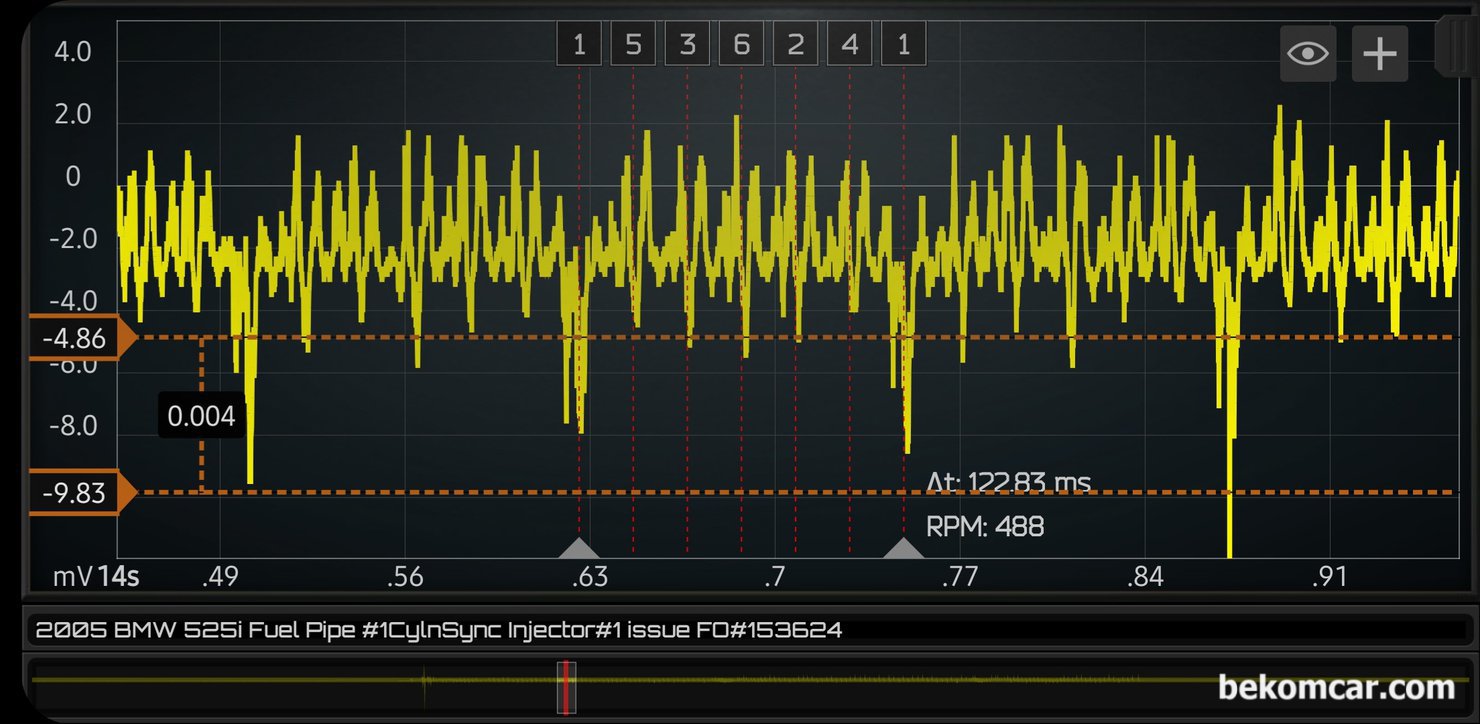

베콤카 인젝터 진동측정 차량은 BMW 525i 이다. 3번 점화싸이클 구간을 살펴본다. 반복적으로 1번 인젝터 작동시 진동파형이 낮게 측정되고 있다.

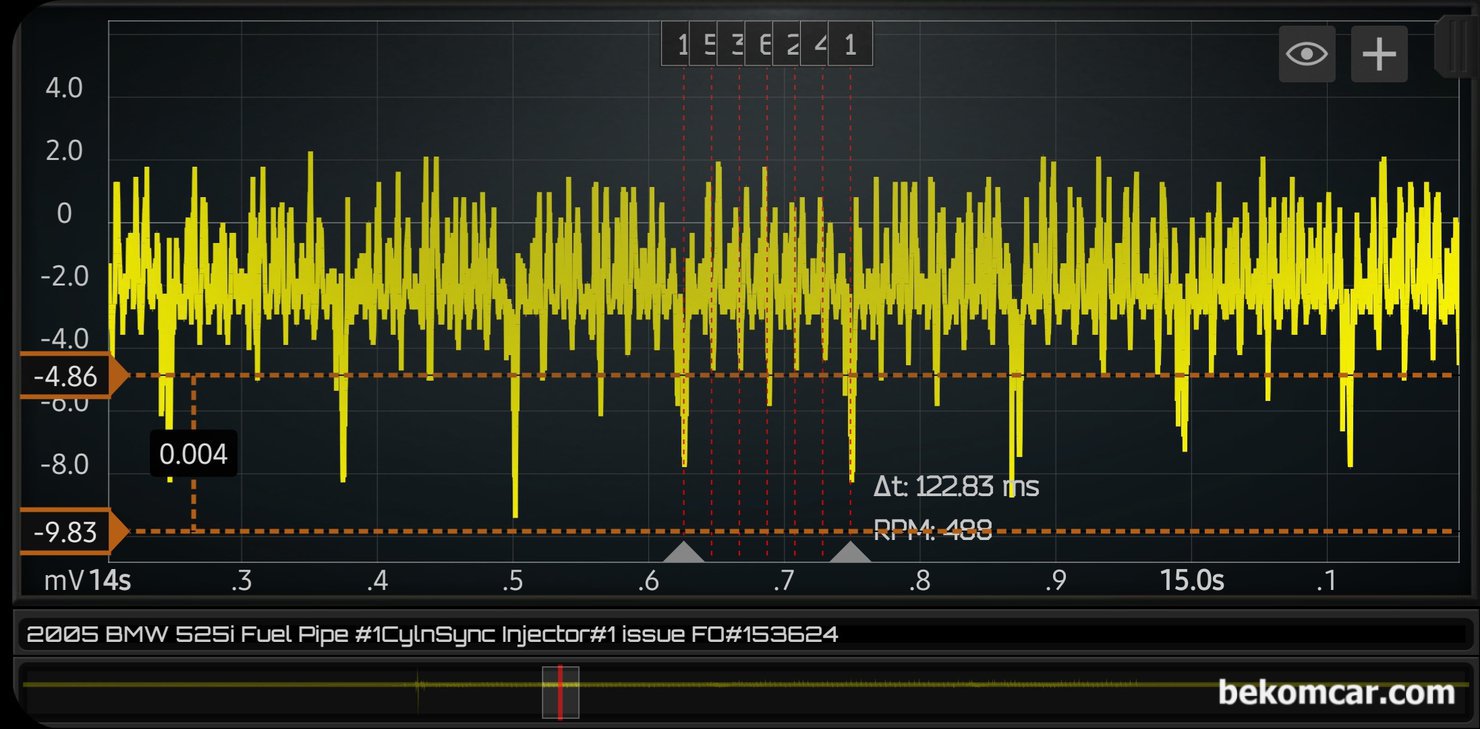

베콤카 인젝터 진동측정 차량은 BMW 525i 이다. 좀 더 긴 점화구간 인젝터 작동시 진동 파형을 분석한다. 역시 같은 패턴의 인젝터 진동파형이 측정된다.

인젝터 작동상태, 분사량차이 & 연료압력등 스코프 파형분석 사례, 현대. BMW. Honda등, 인젝터 분사량 진단시에는 X축 시간을 충분히 해서 아이들, 급가속, 급감속 구간등 다양한 환경의 인젝터 분사량 파형을 측정한다. 그래야 연료펌프 상태, 연료펌프 압력등 다른 항목까지 간접 진단이 가능하기 때문이다. 예를들어, 급가속시 파형이 아래로 뚝 떨어지면 연료압력에 이슈가 있다라고 판단이 될수 있다.|贝科姆汽车 (bekomcar)

인젝터 분사량 진단시에는 X축 시간을 충분히 해서 아이들, 급가속, 급감속 구간등 다양한 환경의 인젝터 분사량 파형을 측정한다. 그래야 연료펌프 상태, 연료펌프 압력등 다른 항목까지 간접 진단이 가능하기 때문이다. 예를들어, 급가속시 파형이 아래로 뚝 떨어지면 연료압력에 이슈가 있다라고 판단이 될수 있다.

인젝터 작동상태, 분사량차이 & 연료압력등 스코프 파형분석 사례, 현대. BMW. Honda등, 2017년 혼다 어코드 하이브리드 차량으로 4개 실린더 전부다 정상적인 인젝터 분사량을 보여주고 있다. 최근 GDI 차량이 경우 모든 제조사 차량에서 인젝터로 인한 각종 엔진관련 고장코드가 발생되고 있다. 일부 차량은 인젝터 접근성이 어려워, 스코프 파형으로 먼저 인젝터 상태를 진단 하는것도 샵 입장에서는 큰 시간을 아낄수 있다.|贝科姆汽车 (bekomcar)

2017년 혼다 어코드 하이브리드 차량으로 4개 실린더 전부다 정상적인 인젝터 분사량을 보여주고 있다. 최근 GDI 차량이 경우 모든 제조사 차량에서 인젝터로 인한 각종 엔진관련 고장코드가 발생되고 있다. 일부 차량은 인젝터 접근성이 어려워, 스코프 파형으로 먼저 인젝터 상태를 진단 하는것도 샵 입장에서는 큰 시간을 아낄수 있다.
