CLASS C 캔 통신진단 파형을 기록으로 남긴다. 캔 통신은 대부분의 차량에서 엔진, 미션, AB등 기능 제어등에 사용되고 있다. 앞으로는 더욱더 많은 기능들이 다양한 캔 통신에 의하여 제어될 것이다. 피할수 없는 메가트렌드 이다. 베콤카는 정비인 눈 높이에서 캔 통신 워크샵을 제공한다. 현장 중심의 '누구나 정확히 빨리진단' 에 중점을 두고 이론과 실습 워크샵을 진행한다. 그리고 필요한 오실로스코프 등 장비도 수입 공급하고 있다.

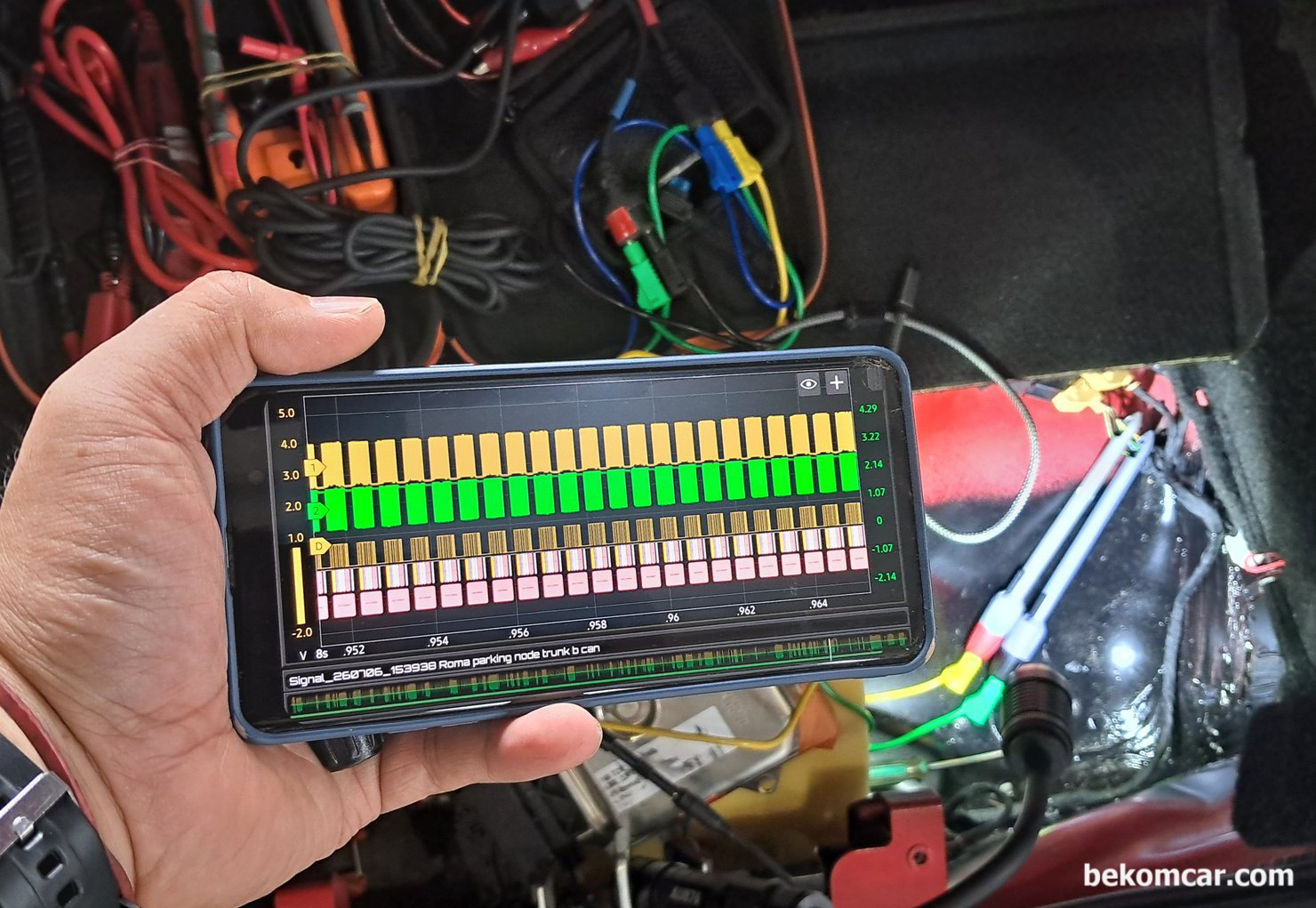

캔통신진단 기록, CLASS C CAN BUS COMMUNICATIONS, BROKEN WIRES 전형적인 파형이다. 항상 캔 통신 파형측정은 해당 캔 버스에 연결된 모듈에서 하는것이 좋다.

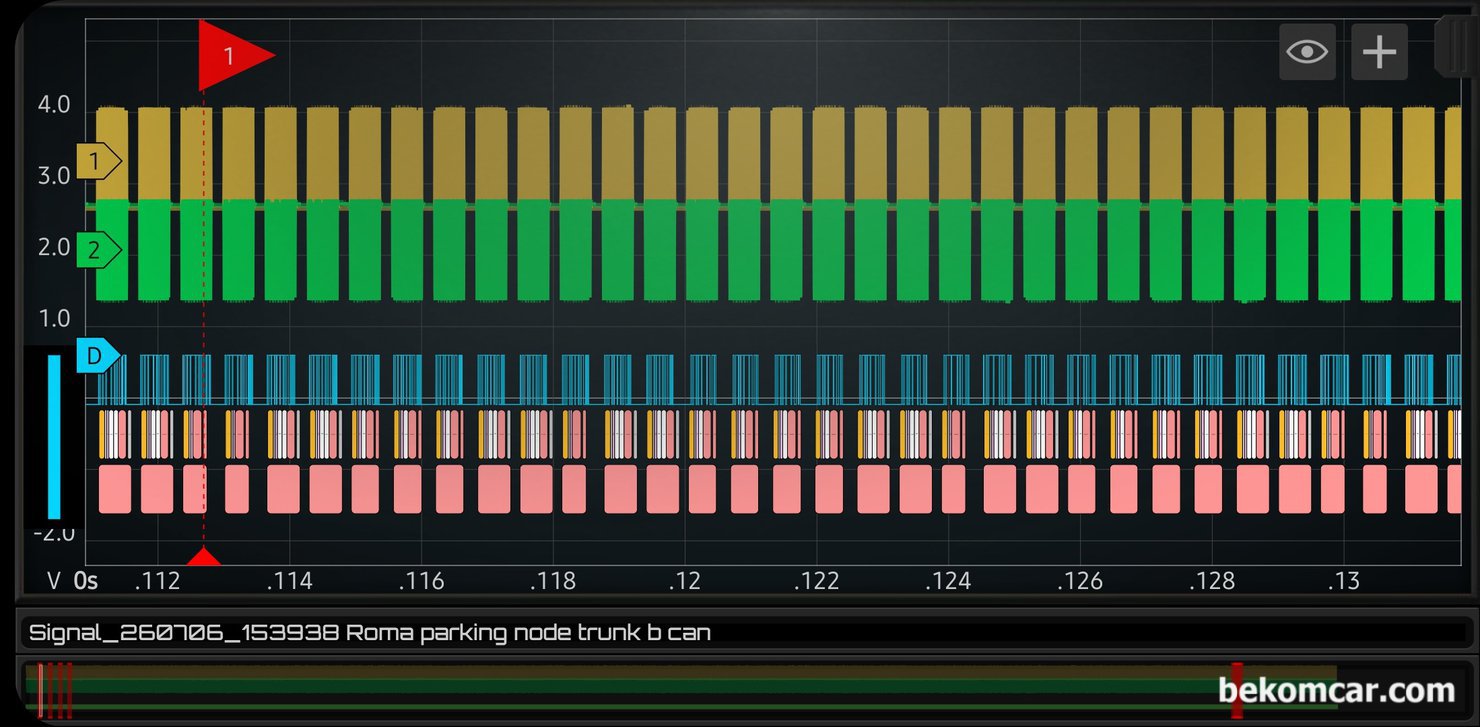

캔 통신 진단 기록, CLASS C CAN BUS COMMUNICATIONS, BROKEN WIRES. 좀 더 확대하여 살펴본다. 캔 통신 에러의 형태가 확인되고 있다.

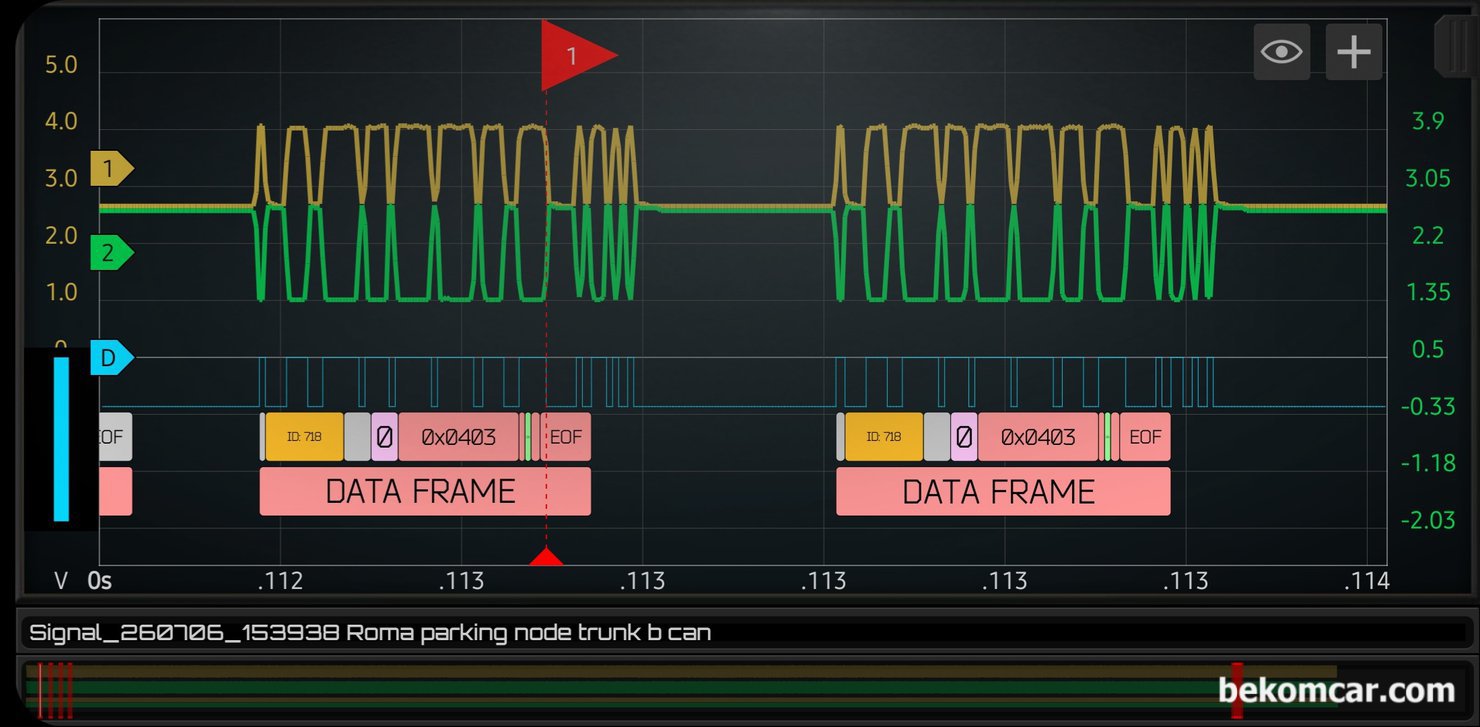

전체 캔 통신파형 에서 #1번 깃발 부분의 CAN BUS 통신 파형을 확대하여 살펴본다. EOF 도 없으며 완전히 복사 붙이기 처럼 파형이 측정되고 있다. Broken Wires 파형이다.

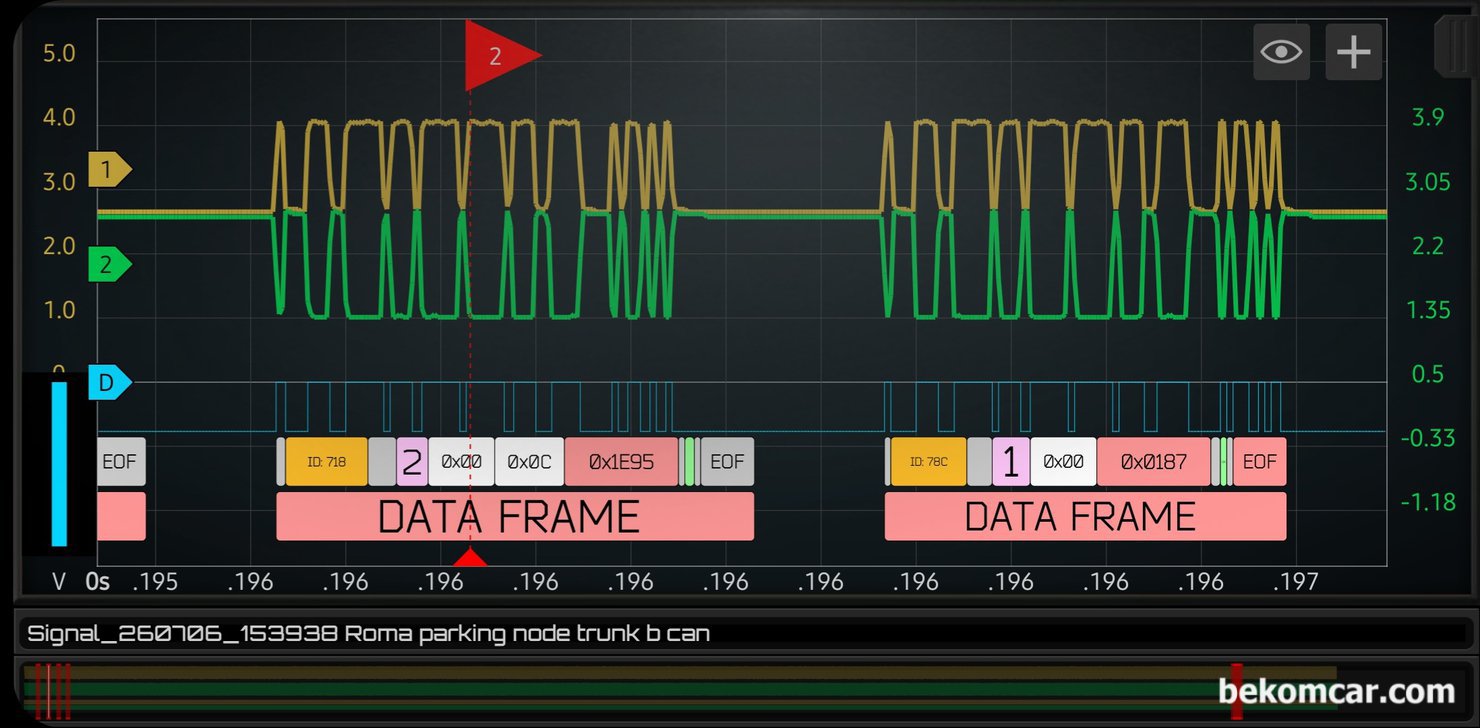

전체 캔 통신파형 에서 #2번 깃발 부분의 CAN BUS 통신 파형을 확대하여 살펴본다. EOF 도 없으며 완전히 복사 붙이기 처럼 파형이 측정되고 있다. Broken Wires 파형이다.

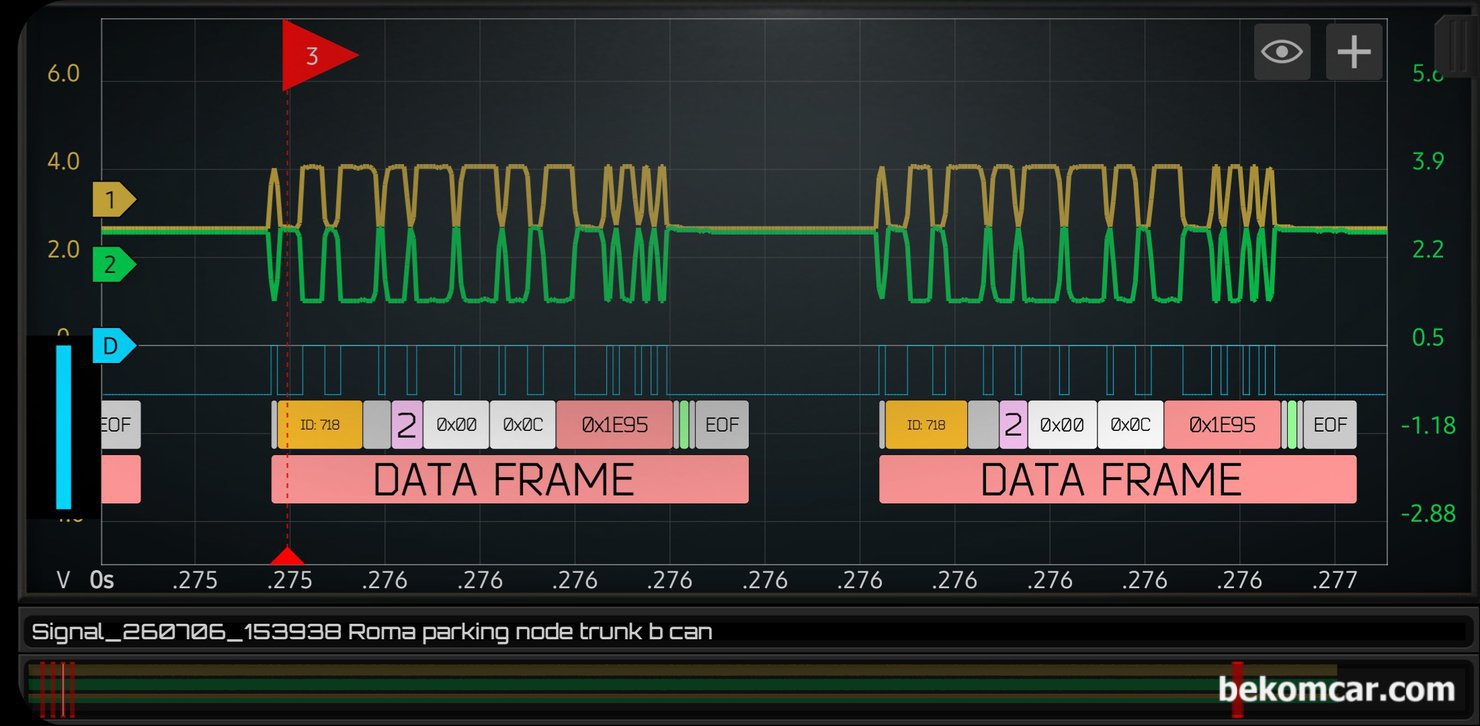

전체 캔 통신파형 에서 #3번 깃발 부분의 CAN BUS 통신 파형을 확대하여 살펴본다. EOF 도 없으며 완전히 복사 붙이기 처럼 파형이 측정되고 있다. Broken Wires 파형이다.
캔통신진단 기록, CLASS C CAN BUS COMMUNICATIONS, BROKEN WIRES
CLASS C 캔 통신 진단 기록, CAN BUS COMMUNICATIONS, BROKEN WIRES
