전기적고장

대부분의 자동차 기능은 전기신호를 바탕으로 각종 전자제저시스템(ECU)가 제어하는 구조이다. 차량에서 사용하는 전기는 크게 '전압, 전류, 저항' 3가지이다. 실제 회로에서는 시동모터와 헤드라이트등을 제외한, 센서류등은 미세전압, 미세전류 및 저항 신호를 이용한다.​

1) 충전시스템 이해

차량의 전기는 (내연기관기준) 알터네이터에서 전기생산(교류)하여 직류로전환(다이오드)하여 엔진블록, 차체, 배터리, 휴즈박스 등으로 연결되어 있다. 따라서 충전시스템이라 함은 이 전체시스템을 의미한다. 그리고 이 모든것은 각 제조사별로 ELD(혼다)등 충전시스템 제어시스템(배터리관리시스템포함)에서 관리하게 된다.​

2) 전기적고장 파악하기

사실상 자동차고장의 상당수는 전기적 고장원인이 많다. 고장코드가 있는경우 고장코드 설명에 '... 회로, Circuit, Voltage High, Voltage Low..' 등 이 포함된경우 거의 대부분 전기고장이다. 따라서 고장코드가 있는경우 메시지에 꼭 이러한 문구가 있는지 체크한다. 돈 아끼는 지름길이다.​

3) 전기적고장 종류

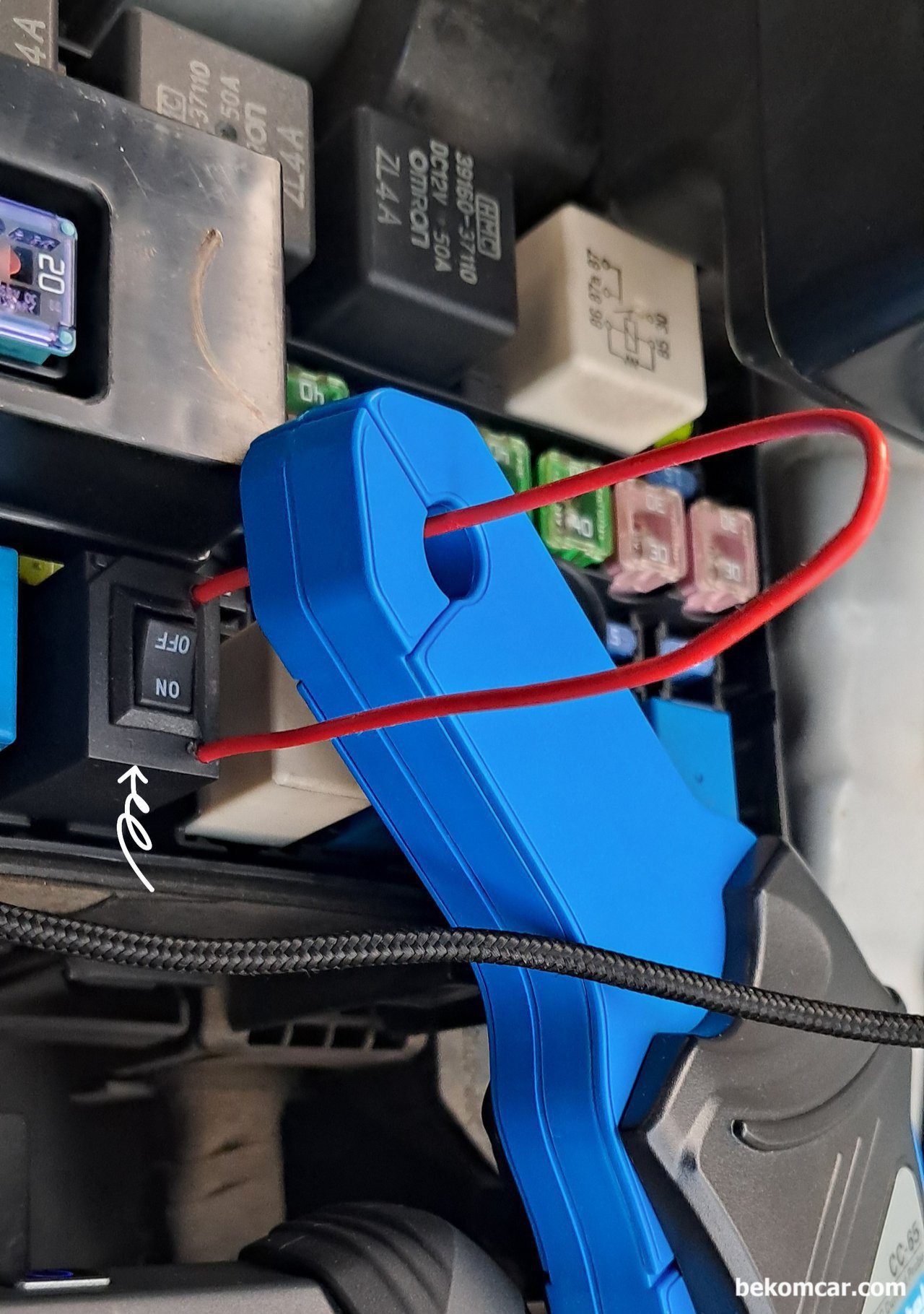

그리고 전기적 고장은 99%이상이 a) 단선(선끊어짐), b 단락(합선, 쇼트), c) 높은저항 (회로 부식, 녹, 피복벗겨짐 등)에 속한다. 그리고 모든 회로는 항상 휴즈박스(휴즈. 릴레이)를 통하게 되어있다는것도 꼭 기억한다. 적절한 장비와 노하우가 있으면 휴즈박스에서 상당부분 점검도 가능하다.​

체크포인트, 모든 전기고장은우선 휴즈. 릴레이. 코넥터 등이 정상인지 부터 체크해야 한다. 방법론은 각자의 노하우를 활용한다. 특히 간헐적인 이상증상이나 아주 희한한경우에는 주요 접지포인트 도 꼭 확인한다. 물론 기본으로 알터네이터, 배터리 등 도 기본으로 점검해야 한다.​

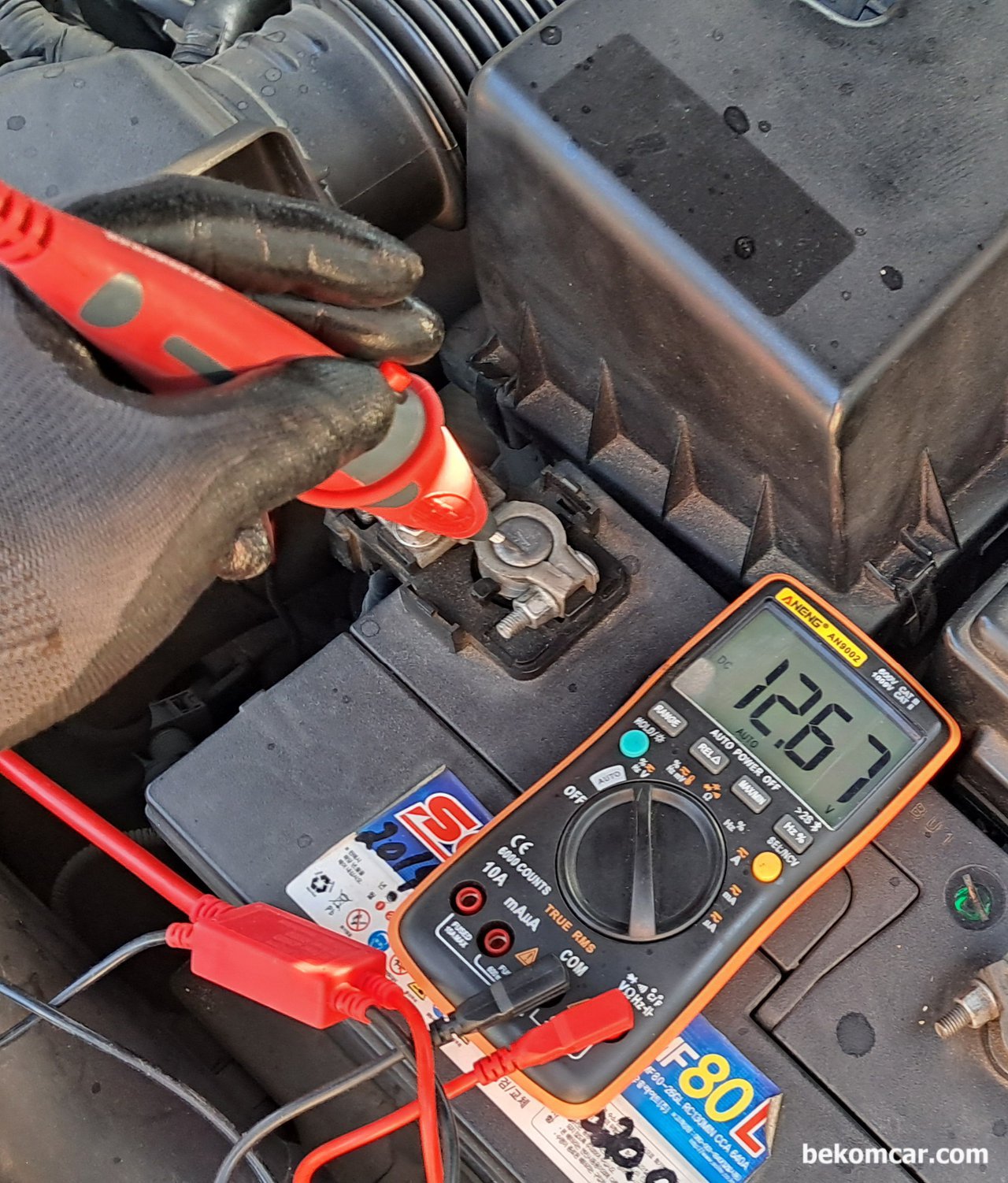

주의사항1. 전압을 측정시에는 꼭 부하전압(Loaded Voltage)를 측정한다. 무슨의미인가? 헤드라이트 전구의 경우, 실제 전구 스위치를 켠 상태에서 전압을 측정해야 한다는 의미이다.​

주의사항2. 테스트라이트 혹 파워프로브 등 사용시, 상당부분 오진을 할 수 있는상황이 있기때문에 꼭 제대로된 부하전압 측정이 중요하다.
