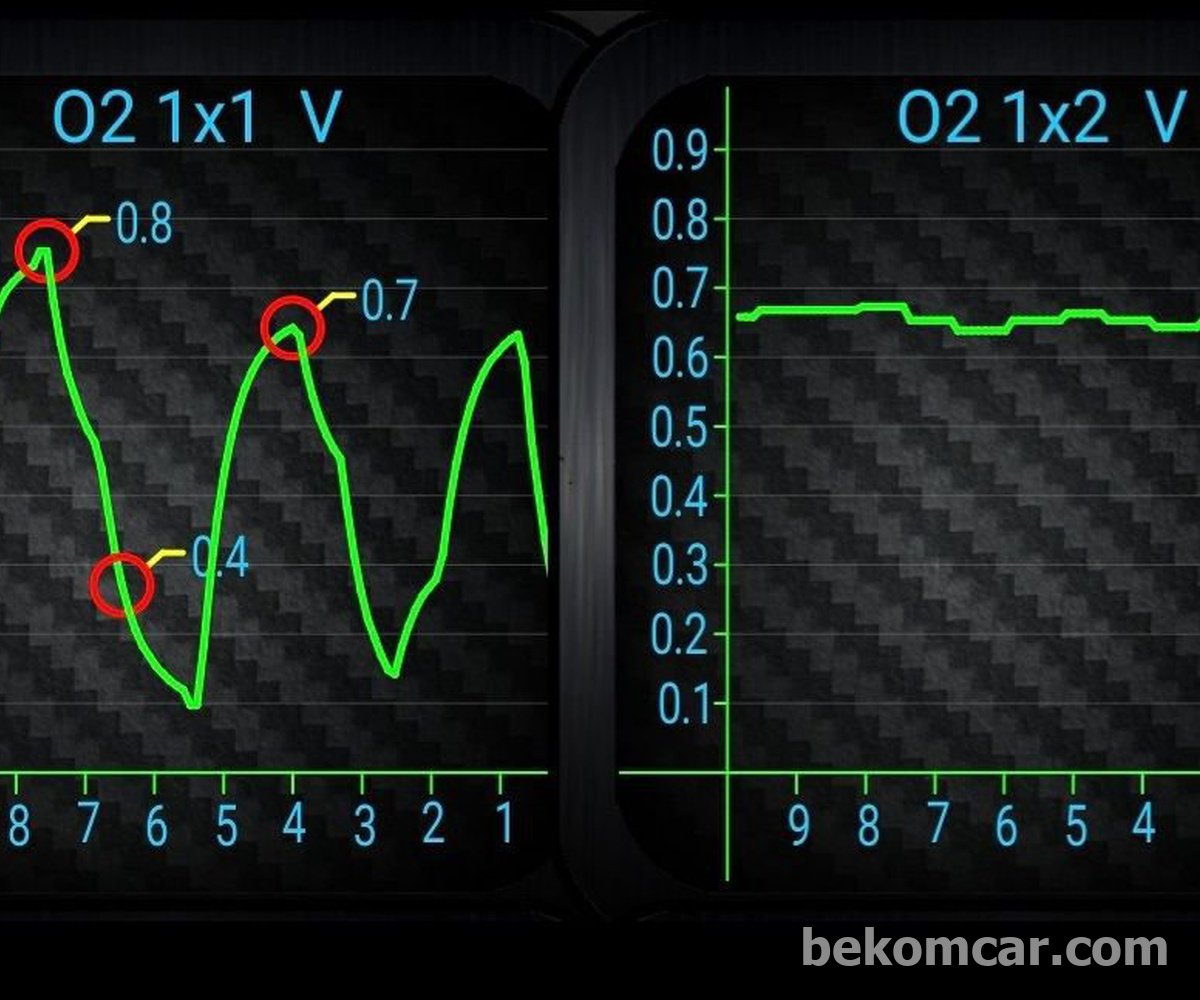

(1) 산소센서 1번 및 2번의 정상파형
산소센서1의 역할은 배기가스내 산소량을 측정하여, 공기와 연료비율 계산에 사용하는것입니다. 산소센서2는 촉매가 정상인지를 판단하는 역할을 합니다. 산소센서1은 물결모양의 파형을, 산소센서2는 지평선처럼 1자로 되어야 정상입니다.-
2014년 뉴 레인지로버 스포츠, U0447-00 게이트웨이 A 고장진단 정비후 느낀점 詳細 2014년 뉴 레인지로버 스포츠, U0447-00 게이트웨이 A 고장진단 정비후 느낀점
[一般, ソフトウェアと診断]
Bank1センサー1酸素センサーのヘルスステータス
編集日: 2021年10月10日11:39
4気筒エンジンの場合、通常は2つのO2センサーがあります。 触媒コンバーターの前の1つは、センサー1、S1、上流センサー、プレキャットセンサーと呼ばれます。 触媒コンバーターがポスト触媒センサー、S2、下流センサーと呼ばれた後。 簡単なグラフで、O2センサーの状態を知ることができます。
チュートリアルに必要な部品とツール。
1. Android Bluetooth OBD2スキャナー、ANCEL
1. Android Bluetooth OBD2スキャナー、ANCEL
Torque proのグラフは、上流のO2センサーがどのように機能しているかを示しています。 Y軸とX軸には単位が表示されていませんが、一定の間隔で上下する正弦波は、O2センサーが正常に機能していることを示しています。 O2センサーの状態が悪いと、グラフは添付のグラフと同じになりません。
この例では、O2 Bank1 Sensor 1は、Bank1エンジンのO2酸素センサー1を意味します。 センサー1は、触媒コンバーターの上流センサーの前を意味し、センサー2は、触媒コンバーターの下流センサーの後を意味します。
