FLUKE 196C 스코프미터 와 ROTKEE TLMIX4 사용시 주의점

2026年5月12日9:50, 火, KST. 文善柱

100MHZ 1GS/s 스코프 와 멀티미터 복합장비 FLUKE 196C 이다. TL MIX 4 와 사용시 주의점이다. FLUKE 196C는 INPUT A & B 가 독립적인 접지 구조이다. 따라서 INPUT A 혹 INPUT B 에 TL MIX 4 혹 TL MIX 6 사용시 BNC케이블 스플리터 를 사용해서 꼭 접지를 해준다. 멀티미터 및 2채널 스코프 기능이 좋다. 산업용 기기처럼 UI/UX는 개선점이 있는듯 하다. 참고로 스코프는 채널별 개별 접지 그리고 공통 접지 로 구분된다. 먼저 사용하는 스코프 채널별 접지 종류를 아는것이 중요하다. Martin Loren 의 HS512Max 나 피코 4425A등은 공통접지 구조이다.

1 64

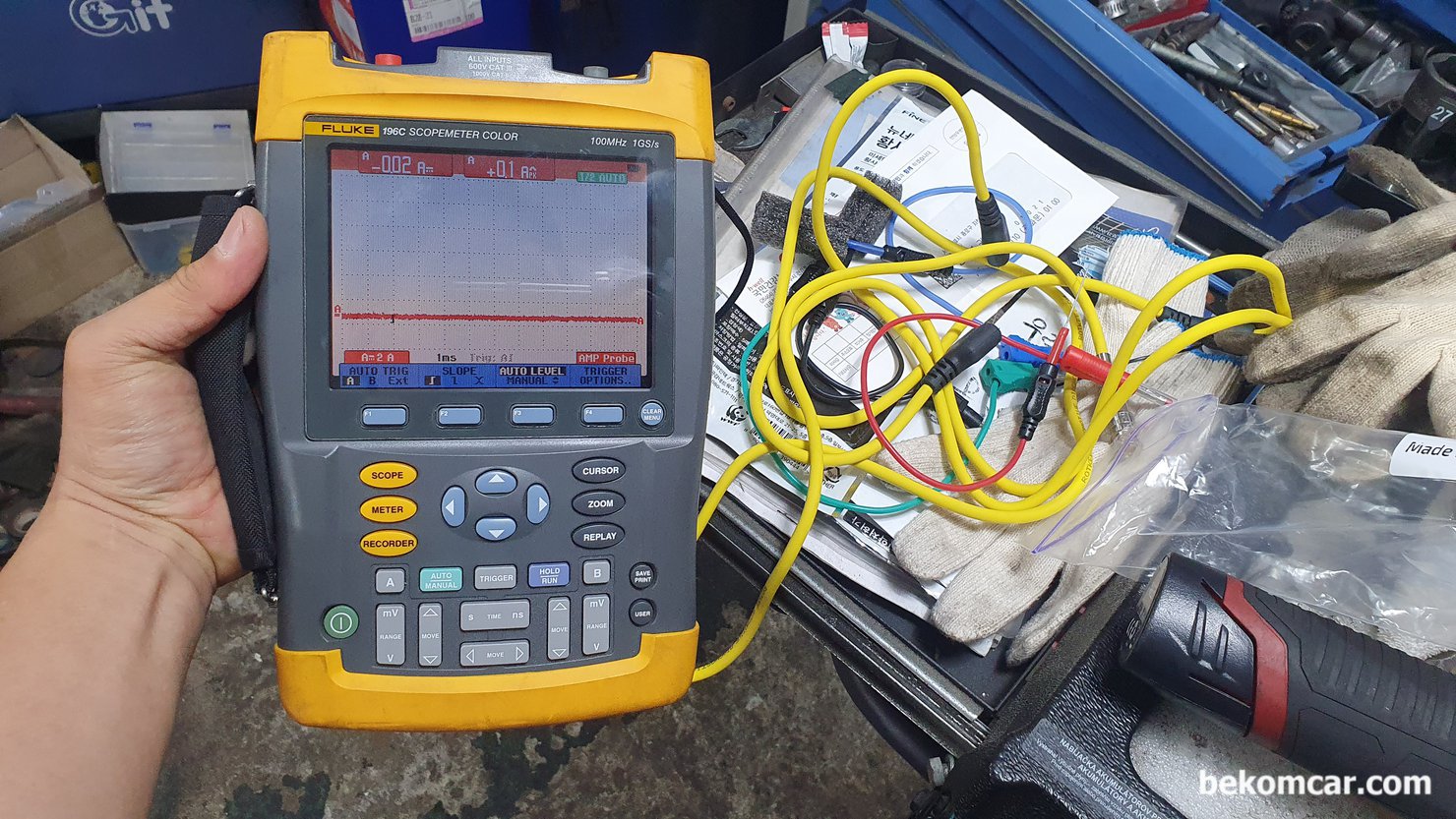

FLUKE 196C 스코프미터 와 ROTKEE TLMIX4 사용시 주의점, FLUKE 196C는 INPUT A & B 가 독립적인 접지 구조이다. 즉 접지를 INPUT A 와 INPUT B 가 공유하지 않는다. 따라서 INPUT A 혹 INPUT B 에 TL MIX 4 혹 TL MIX 6 사용시 BNC케이블 스플리터 를 사용해서 꼭 접지를 해준다. 사실 엄격히는 채널별 개별 접지가 더 좋을때가 있다.|ベコムカー (bekomcar)

FLUKE 196C는 INPUT A & B 가 독립적인 접지 구조이다. 즉 접지를 INPUT A 와 INPUT B 가 공유하지 않는다. 따라서 INPUT A 혹 INPUT B 에 TL MIX 4 혹 TL MIX 6 사용시 BNC케이블 스플리터 를 사용해서 꼭 접지를 해준다. 사실 엄격히는 채널별 개별 접지가 더 좋을때가 있다.

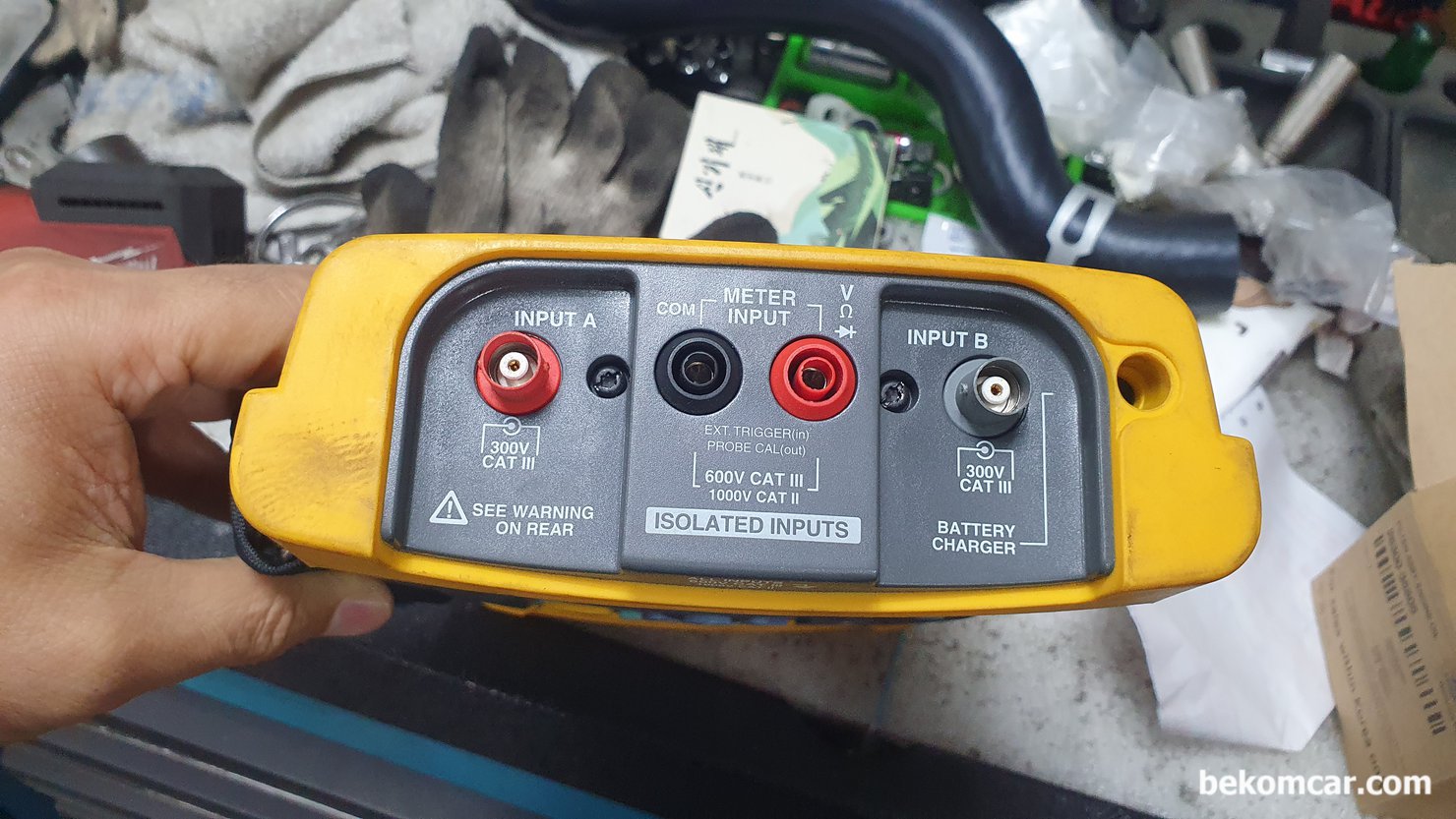

FLUKE 196C는 INPUT A & B가 독립적인 접지 구조이다. 따라서 INPUT A 혹 INPUT B 에 TL MIX 4 혹 TL MIX 6 사용시 BNC케이블 스플리터 를 사용해서 꼭 접지를 해준다.

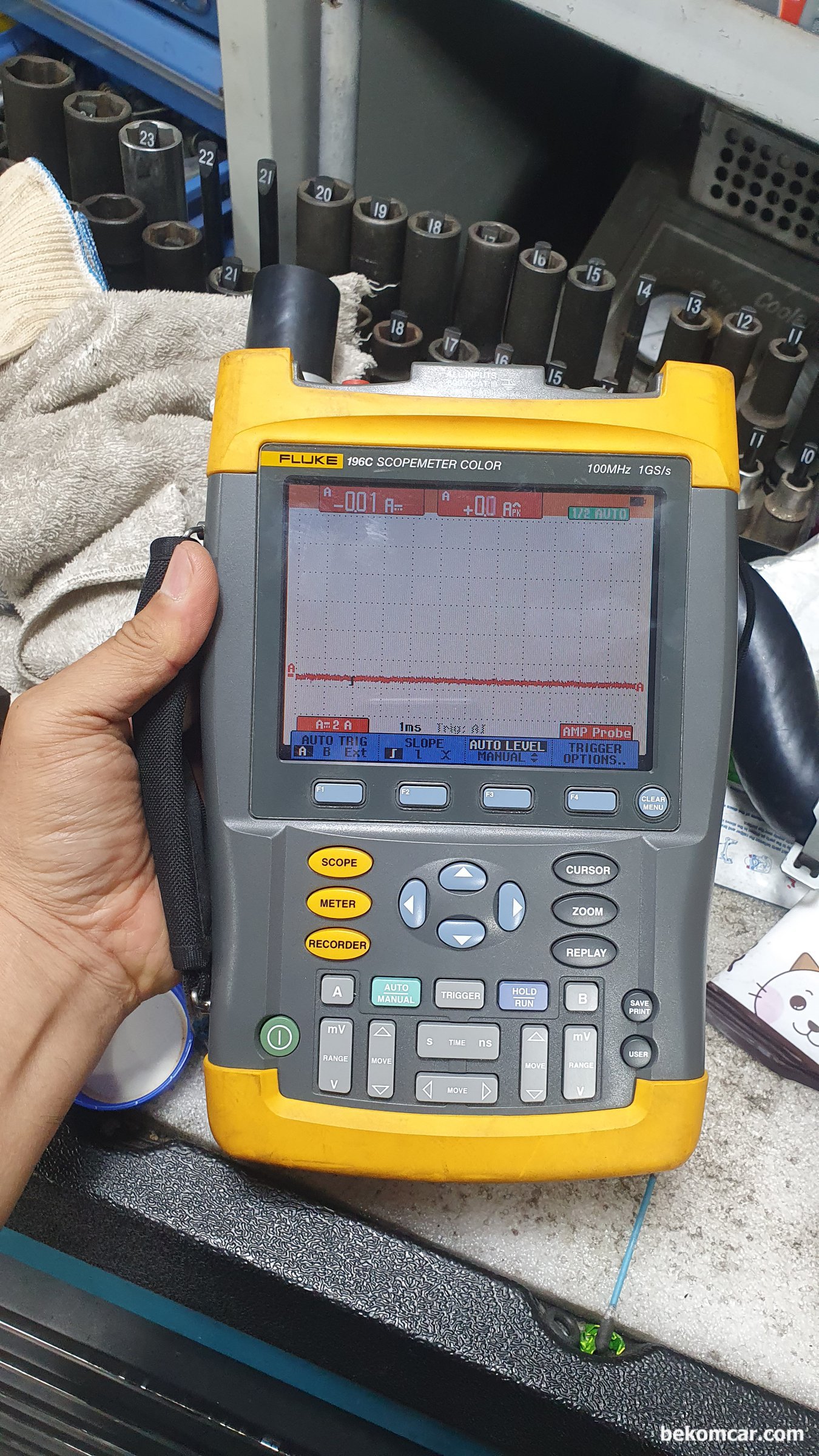

FLUKE 196C 스코프미터 와 ROTKEE TLMIX4 사용시 주의점, FLUKE 196C 스코프미터 COLOR 화면이다. 묵직하니 내구성이 좋을듯 하다. 멀티미터와 2채널 스코프 기능을 제공한다. 파형저장등 기능은 좀 불편하다. 상세한 분석보다는 얼른 얼른 파형 확인에는 좋은것 같다. 초보자는 사용하기에 시간이 좀 걸릴듯 하다. 바쁜 정비소 현장에서 세팅을 빨리 하면서 원하는 파형을 확보 하는것이 처음에는 생각만큼 쉽지 않다.|ベコムカー (bekomcar)

FLUKE 196C 스코프미터 COLOR 화면이다. 묵직하니 내구성이 좋을듯 하다. 멀티미터와 2채널 스코프 기능을 제공한다. 파형저장등 기능은 좀 불편하다. 상세한 분석보다는 얼른 얼른 파형 확인에는 좋은것 같다. 초보자는 사용하기에 시간이 좀 걸릴듯 하다. 바쁜 정비소 현장에서 세팅을 빨리 하면서 원하는 파형을 확보 하는것이 처음에는 생각만큼 쉽지 않다.
