2015년 BMW X5 40E 하이브리드, 21F14E 고전압절연 & 구동장치 고장 진단기록
21F14E등 고장코드 등 고전압절연저항 관련 고장코드로 인하여 구동장치 에러코드 와 출력제한이 있는 상태이다. 진단 차량은 2015년 BMW X5 F15 N20 40E 하이브리드 이다. 고전압을 사용하는 모듈에서 단락이 발생하면 꼭 하이브리드 시스템의 관련 모듈까지 함께 점검 하는것이 중요하다. 단락으로 인하여 제어모듈 Safety Box 기판의 파워반도체 손상가능성이 높기 때문이다.

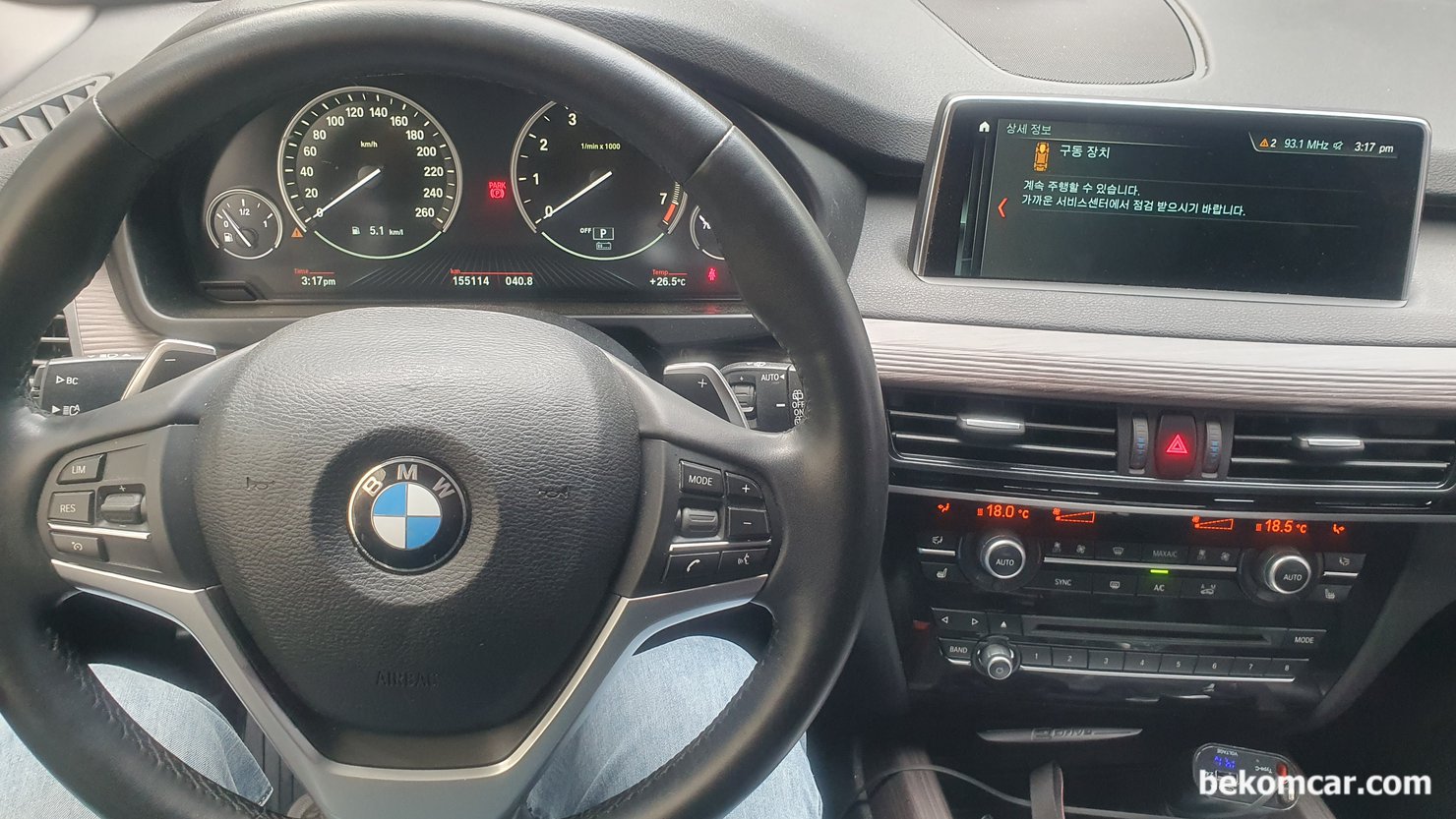

2015년 BMW X5 F15 N20 40E 하이브리드, 21F14E등 고장코드 진단기록이다. 인포테인머느 화면에 '구동장치' 메시지가 표시된다. 모든 BMW 소유자가 가장 싫어하는 메시지가 아닐까 생각해본다.

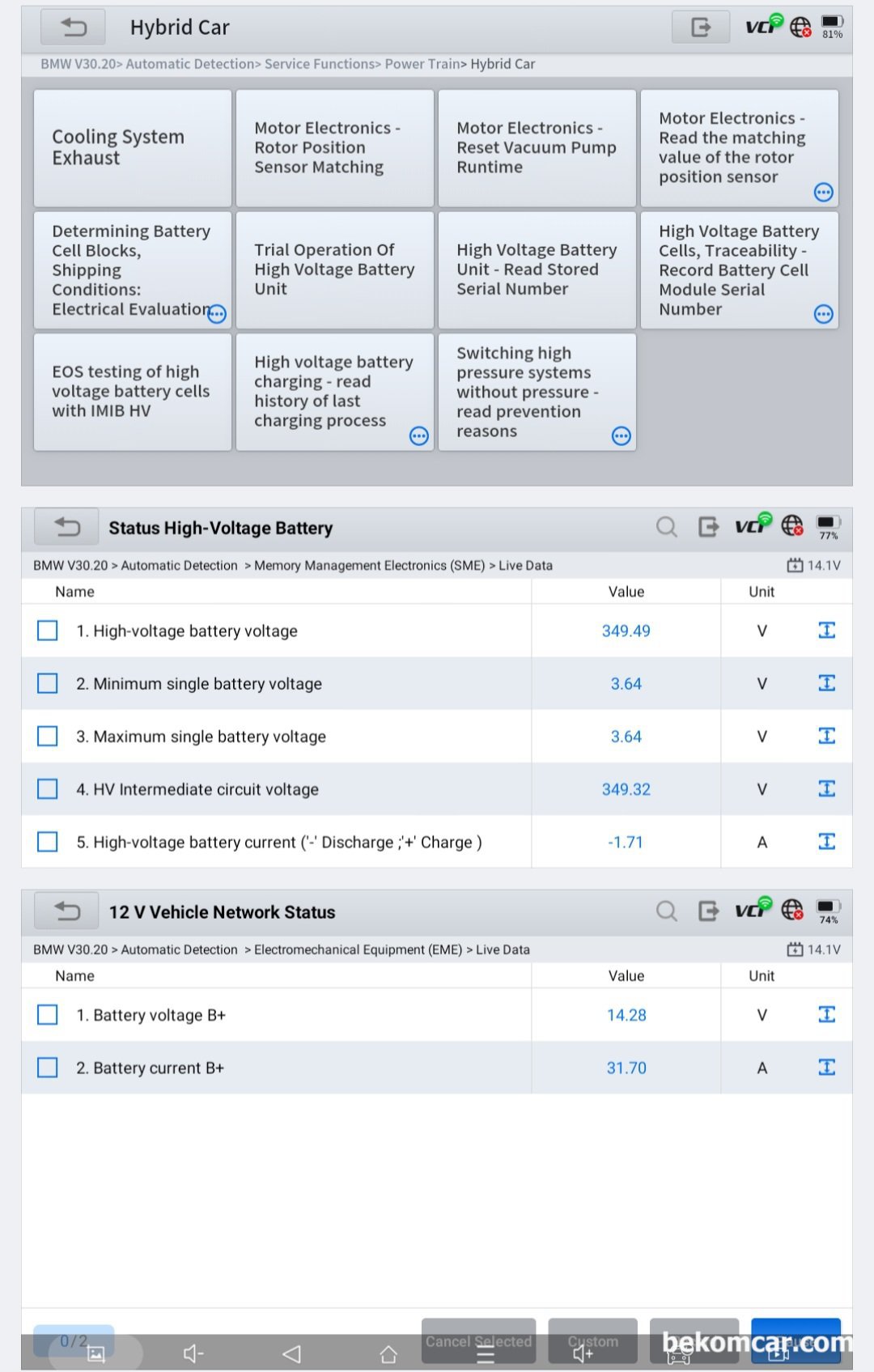

2015년 BMW X5 F15 N20 40E 하이브리드, 21F14E등 고장코드 진단기록으로 하이브리드 시스템 전반에 관하여 다시한번 점검한다. DC DC 컨버터 (발전기 역할) 등 여러개의 모듈점검 과정이다.

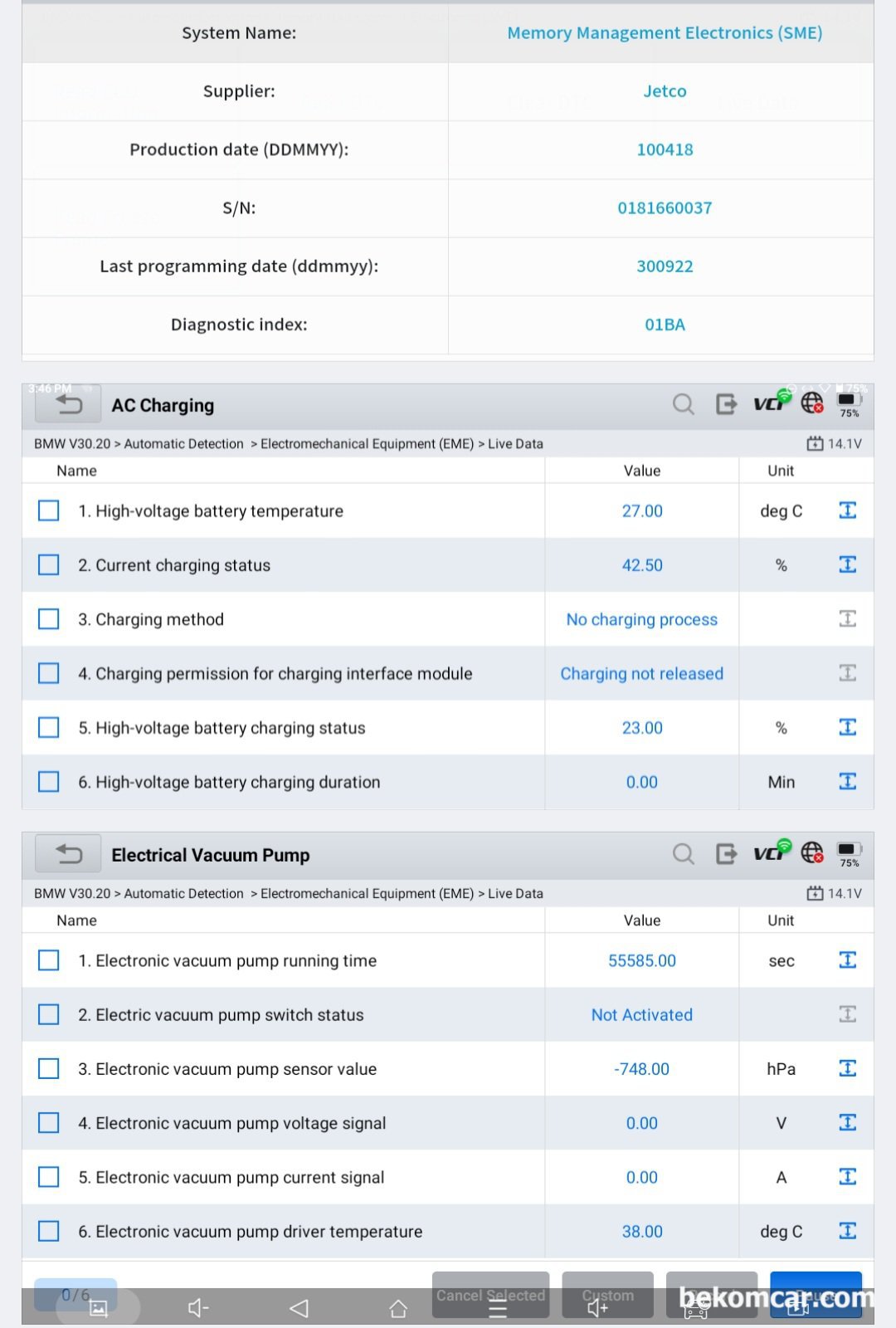

2015년 BMW X5 F15 N20 40E 하이브리드, 21F14E등 고장코드 진단기록으로 SME, Memory Management Electronics ECU 정보와 관련된 항목을 점검한다.

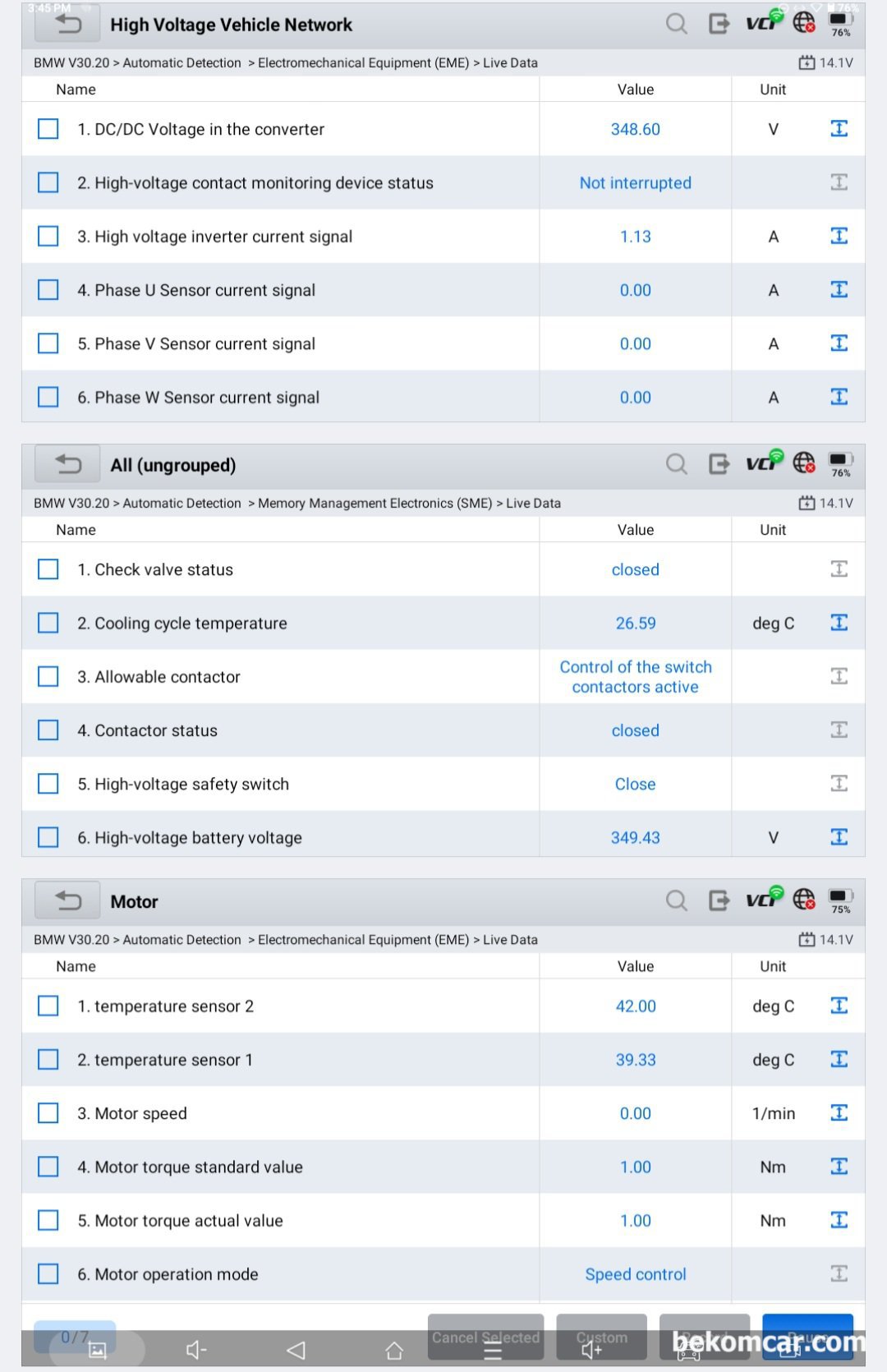

2015년 BMW X5 F15 N20 40E 하이브리드, 21F14E등 고장코드 진단기록으로 EME, Electromechanical Equipment 의 DC/DC컨버터, 모니터링상태, UVW전류시그널등 포함하여 여러변수를 점검한다.

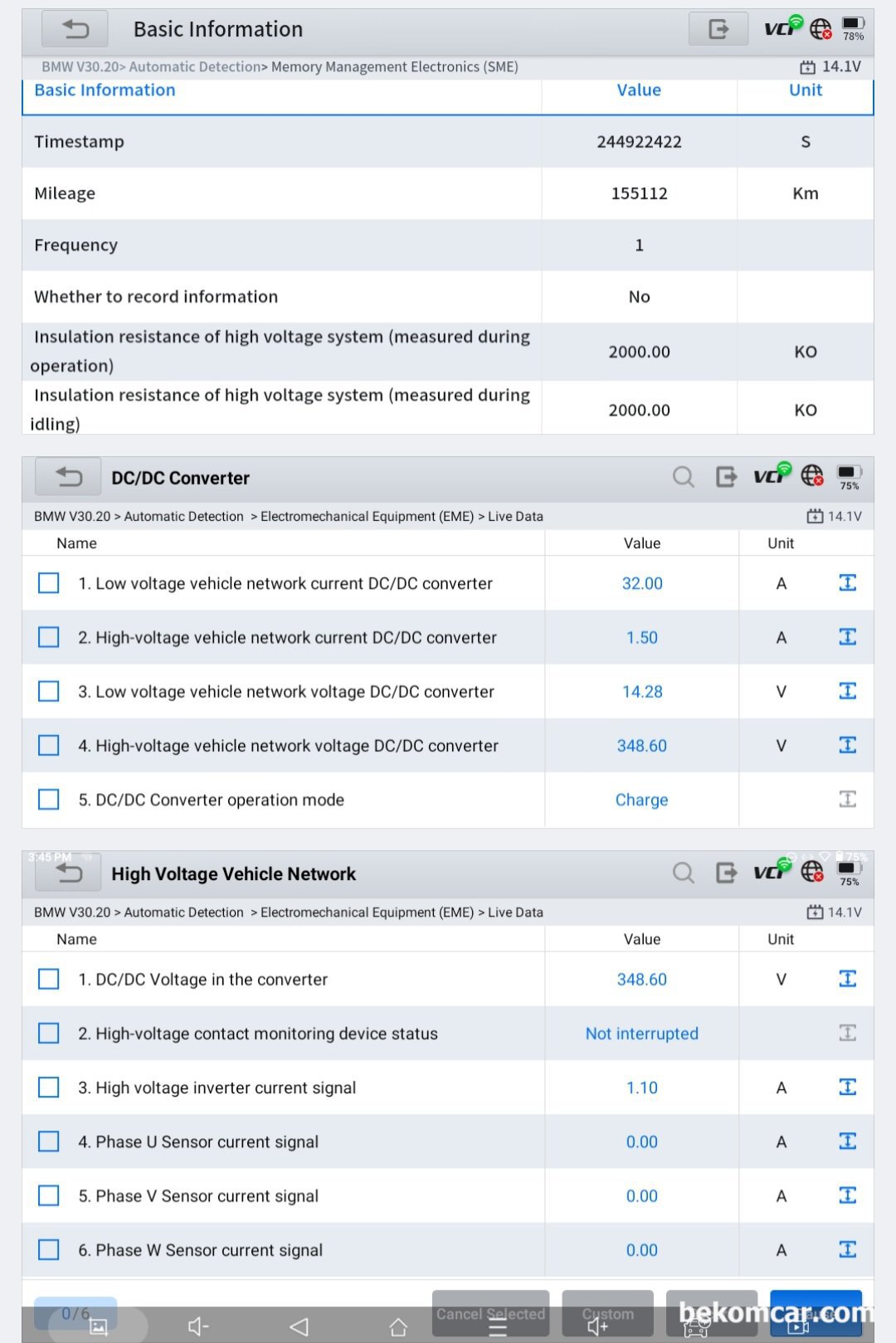

2015년 BMW X5 F15 N20 40E 하이브리드, 21F14E등 고장코드 진단기록이다. 이번에 진단하는 X5 F15 하이브리드 차량은 AC컴프레서와 하이브리드 시스템내 Safety Box (SME 포함) 고장이다.

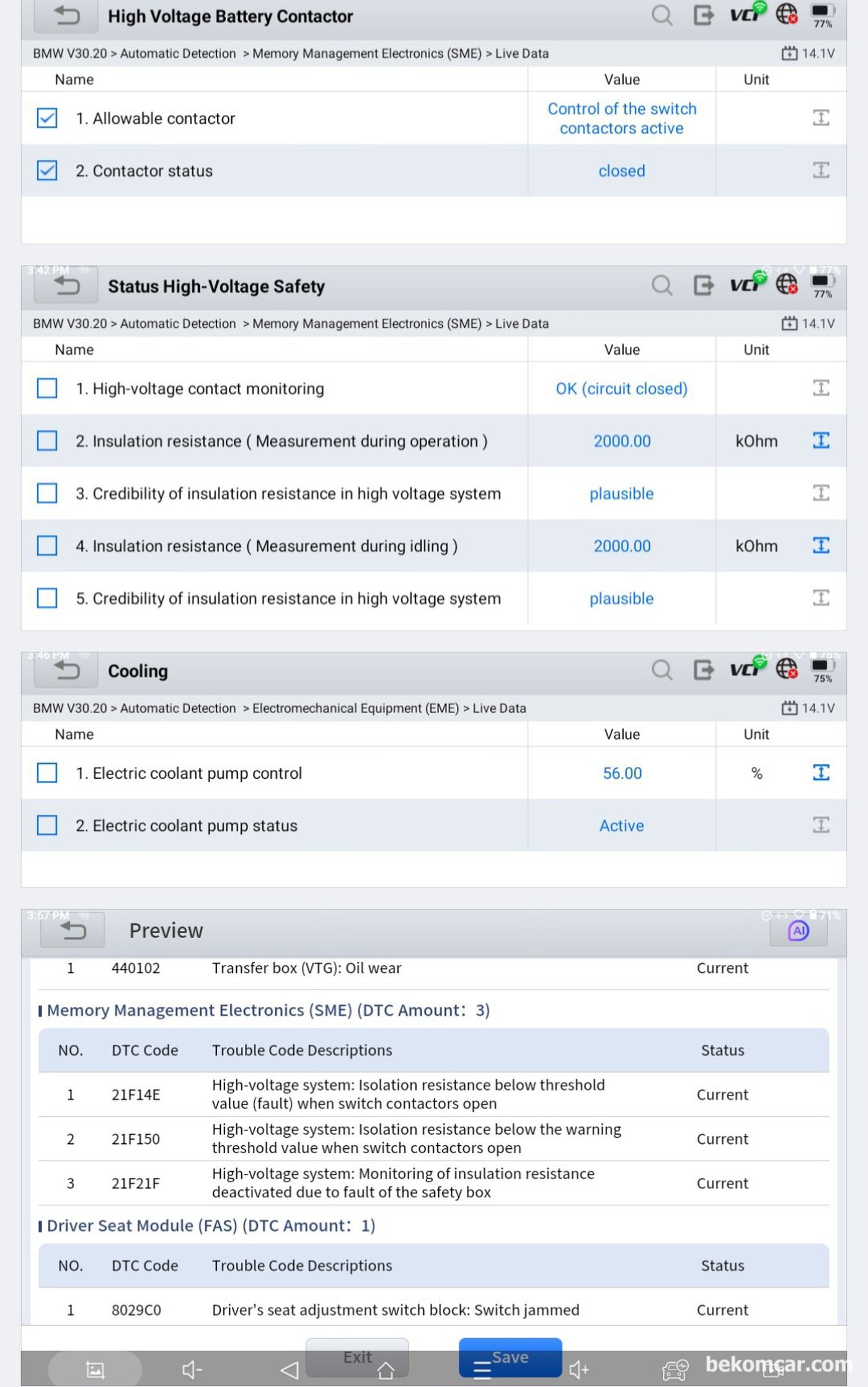

BMW 2015 X5 F15 N20 40E 하이브리드 차량, 고전압절연 고장 관련 진단기록이다. 결론적으로, AC컴프레서 단락으로 Safety Box내 파워반도체 손상으로 분석된다.
