혼다 어코드 2014년 9세대 2.4L 중고차구매점검 연료압력
중고차 구입후 주행중 엔진이 꺼지거나 시동이 안걸리는 경우 상당한 스트레스이다. 베콤카는 중고차 구매전 점검시 연료공급 쪽 진단기 및 파형분석등 차량별 작업가능한 범위내에서 확인을 한다. 혼다 어코드 2014년 9세대 2.4L 중고차구매점검 과정기록으로 연료파이프를 지나는 연료유압이 발생시키는 진동을 파형으로 측정하여 연료압력 과 인젝터 그리고 연료펌프 등 기초적인 연료공급 시스템 상태를 진단할 수 있다. 아이들과 급가속시 압력이 떨어지지 않고 비래하여 증가하고 있으며 인젝터별 분사량 차이도 크지 않게 측정되고 있다. 이번 어코드 9세대는 구매추천을 했고, 최종 구매로 이어졌다.

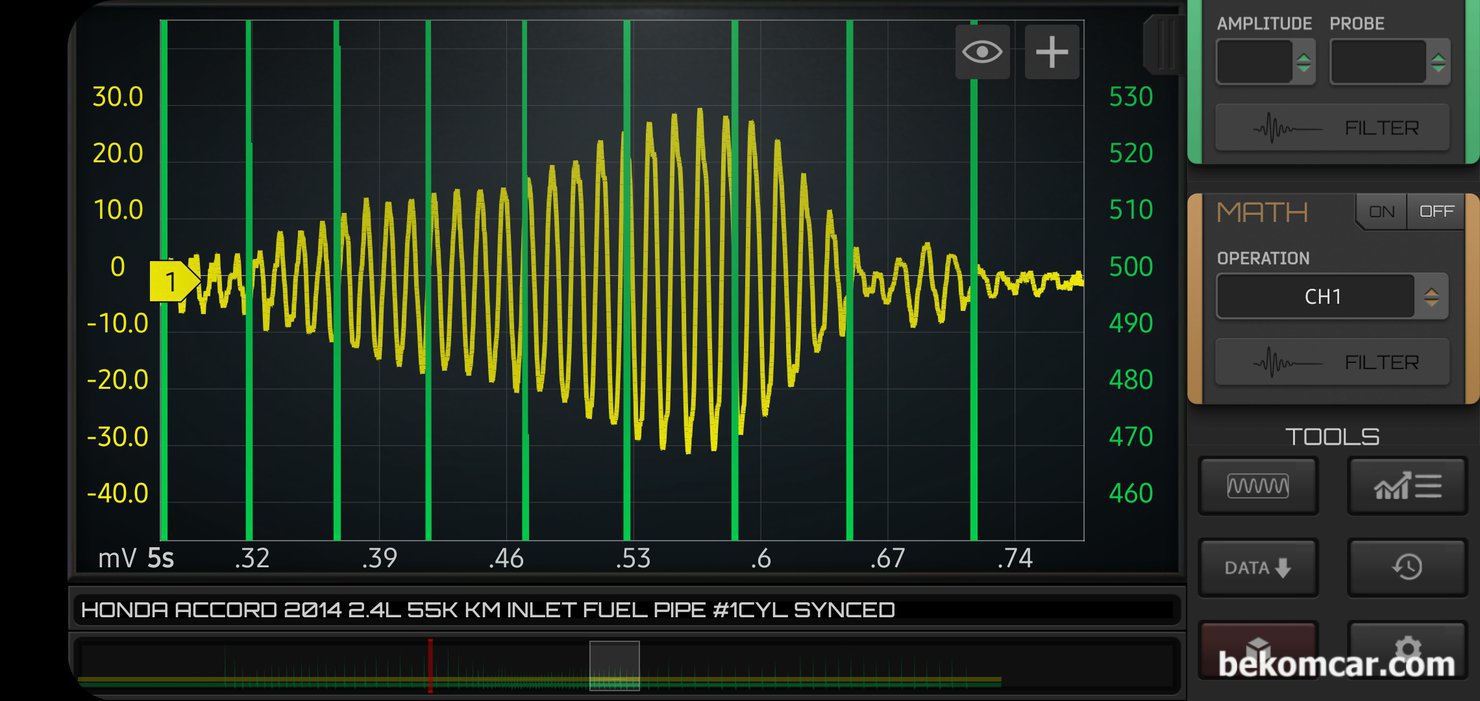

혼다 어코드 2014년 9세대 2.4L 중고차구매점검 과정기록으로 연료파이프를 지나는 연료유압이 발생시키는 진동을 파형으로 연료압력이 정상으로 측정되고 있다.

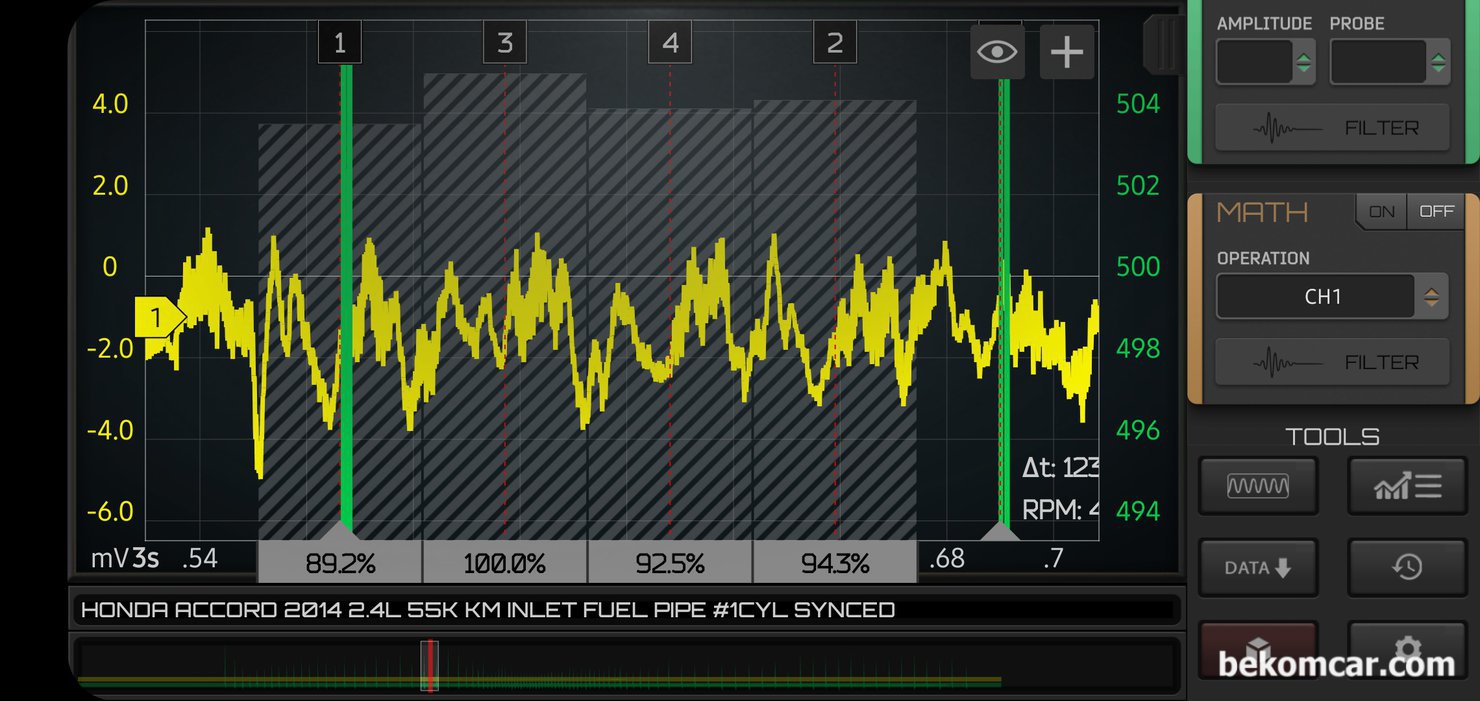

혼다 어코드 2014년 9세대 2.4L 중고차 구매점검 과정기록으로 연료 파이프를 지나는 연료 유압이 발생 시키는 진동을 파형을 각 구간별로 분석한다. 초록색 선은 #1번 실린더 싱크채널 이며, 노란색은 각 실린더별 인젝터가 분사할때 연료 파이프를 지나는 유압 진동이다. 4개 실린더별 약간의 분사량 차이는 있지만 큰 차이는 없게 측정된다.

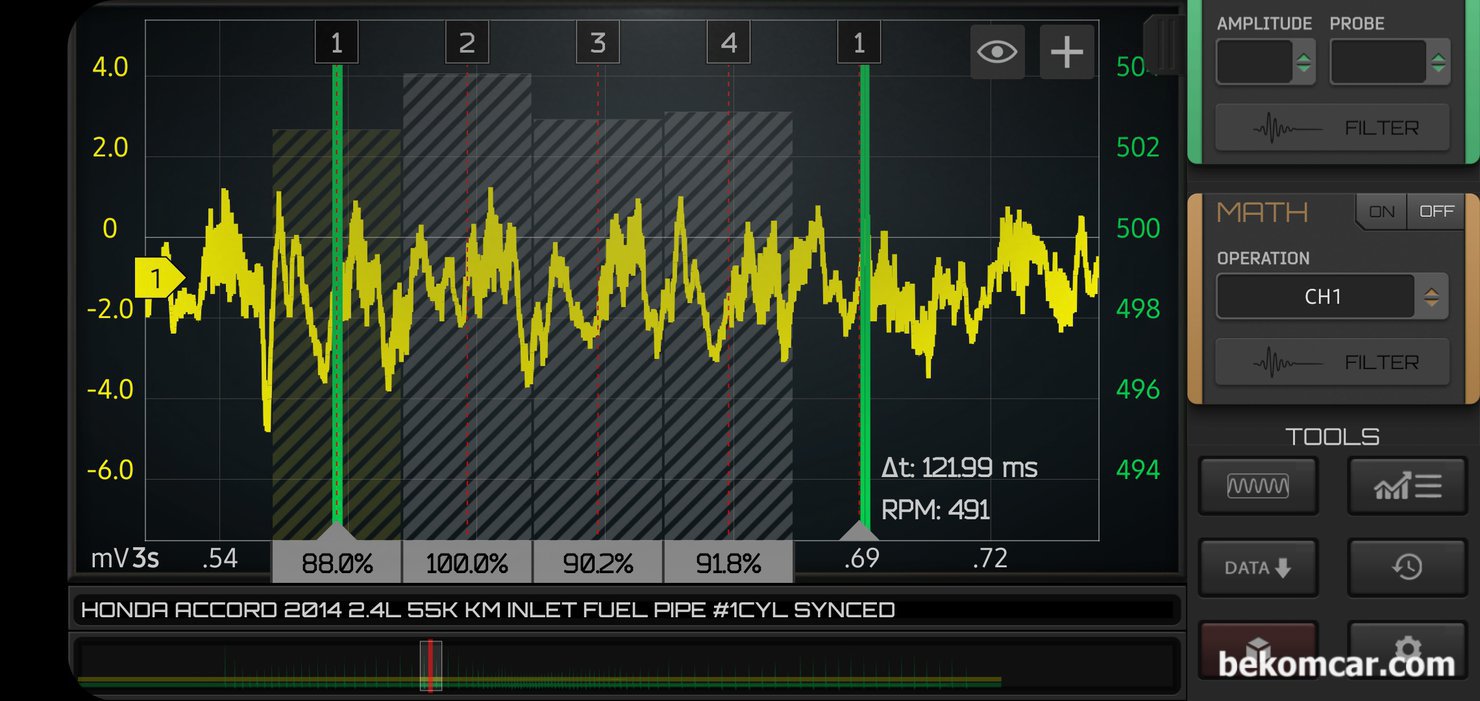

또 다른 구간의 연료파이프 연료유속 진동 파형이다. #1번 실린더 싴크채널이고, 노란색은 연료분사시 통과하는 연료의 진동이다. 4개 실린더별 정확하게 동일하지 않지만 허용치 범위로 분석한다. 혼다 어코드 2014년 9세대 2.4L 중고차 구매점검 중 연료공급의 파형분석 사례이다.

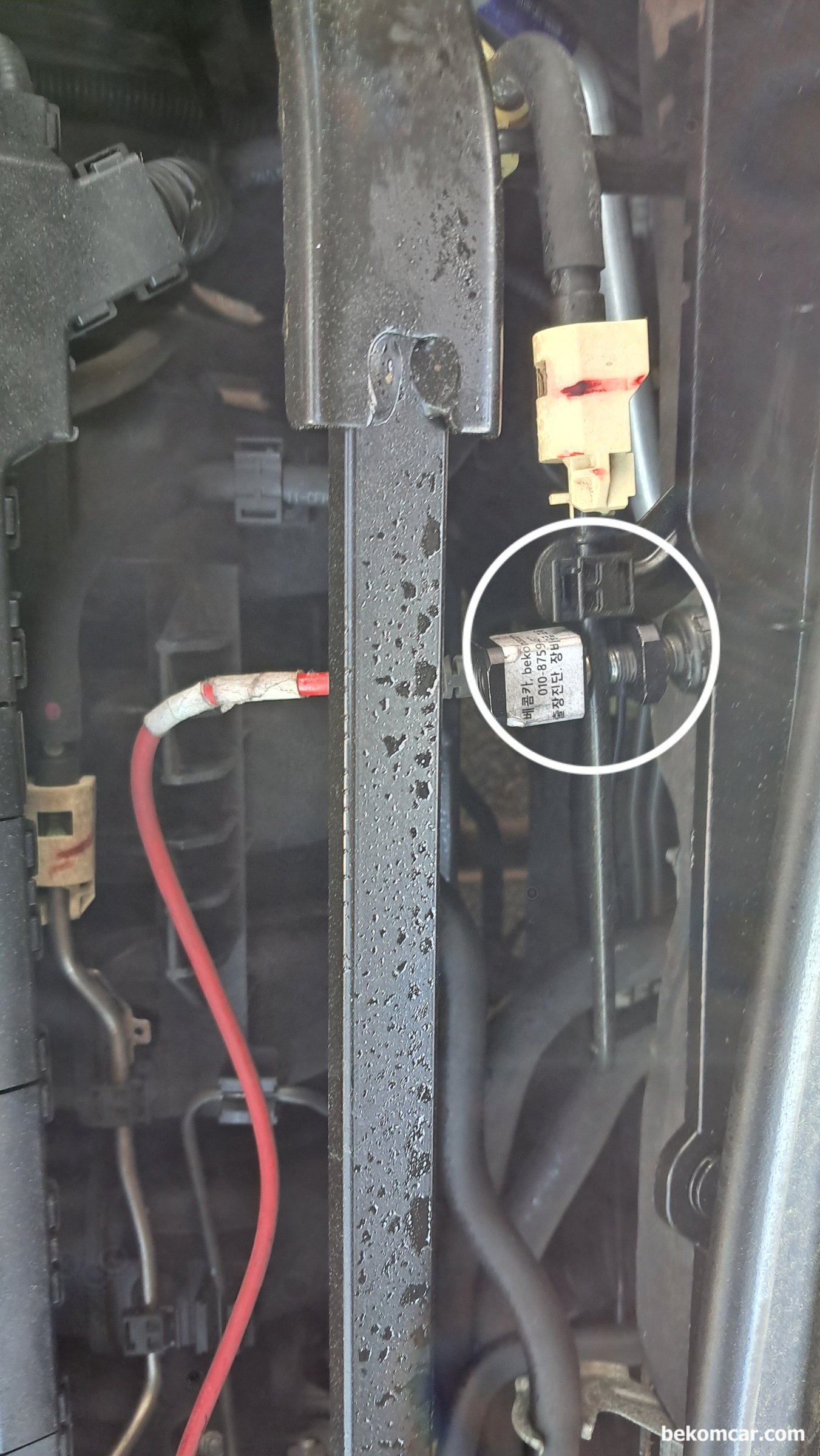

혼다 어코드 2014년 9세대 2.4L 중고차 구매점검 중 연료파이프 에 ROTKEE.COM VS 인젝터 진동센서를 장착한 상태이다. 어코드 9세대 연료파이프는 접근성이 좋다. ROTKEE 제품은 베콤카에서 국내 대리점으로 수입 공급하고 있다.

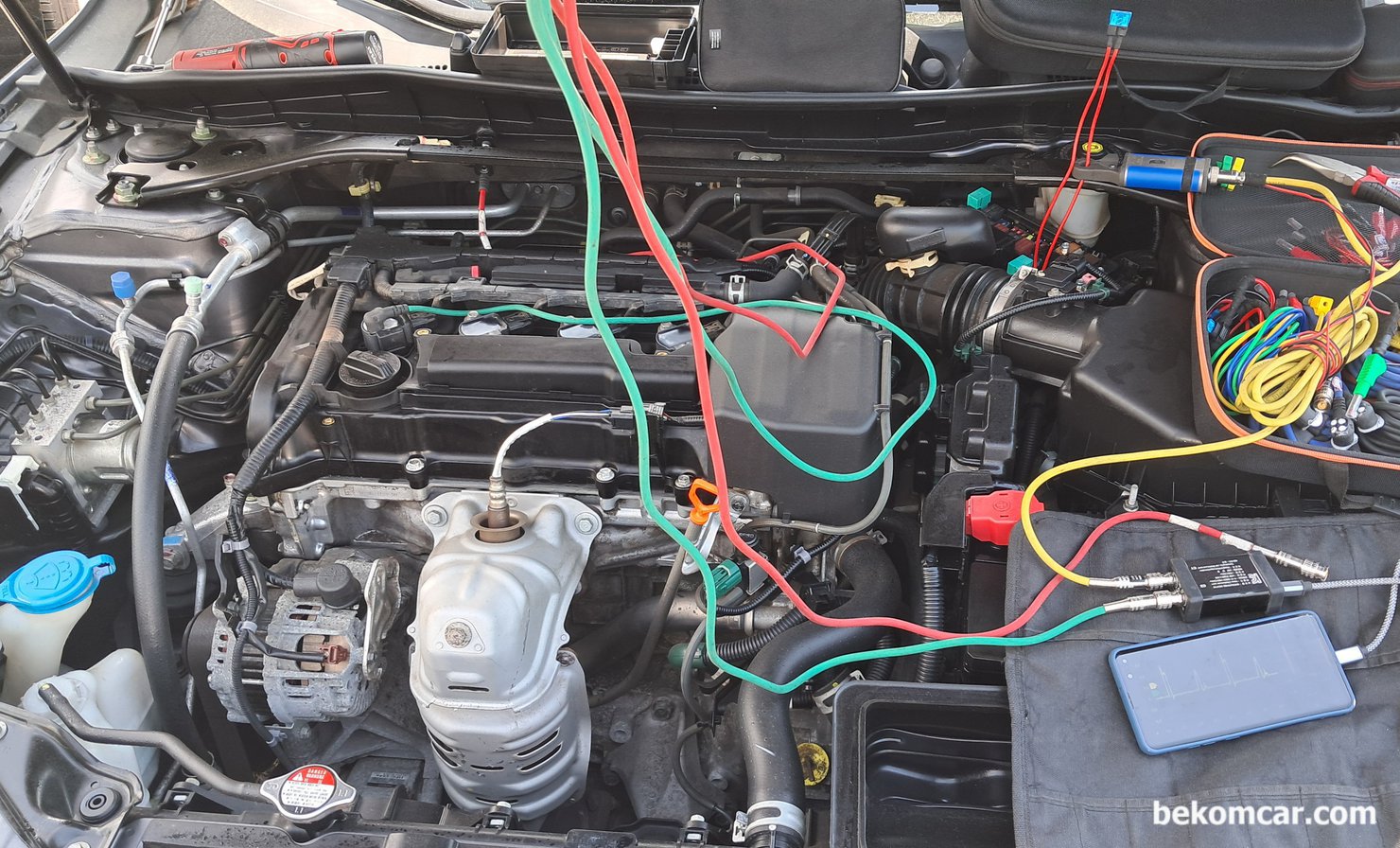

혼다 어코드 2014년 9세대 2.4L 중고차 구매점검 과정이다. 연료파이프에 인젝터 진동센서를 장착하고 MartinLoren.com HS512Max 오실로스코프 를 이용하여 엔진룸 연료파이프 를 지나는 연료유속의 진동을 측정하여 연료분사량 등 분석을 한다.
