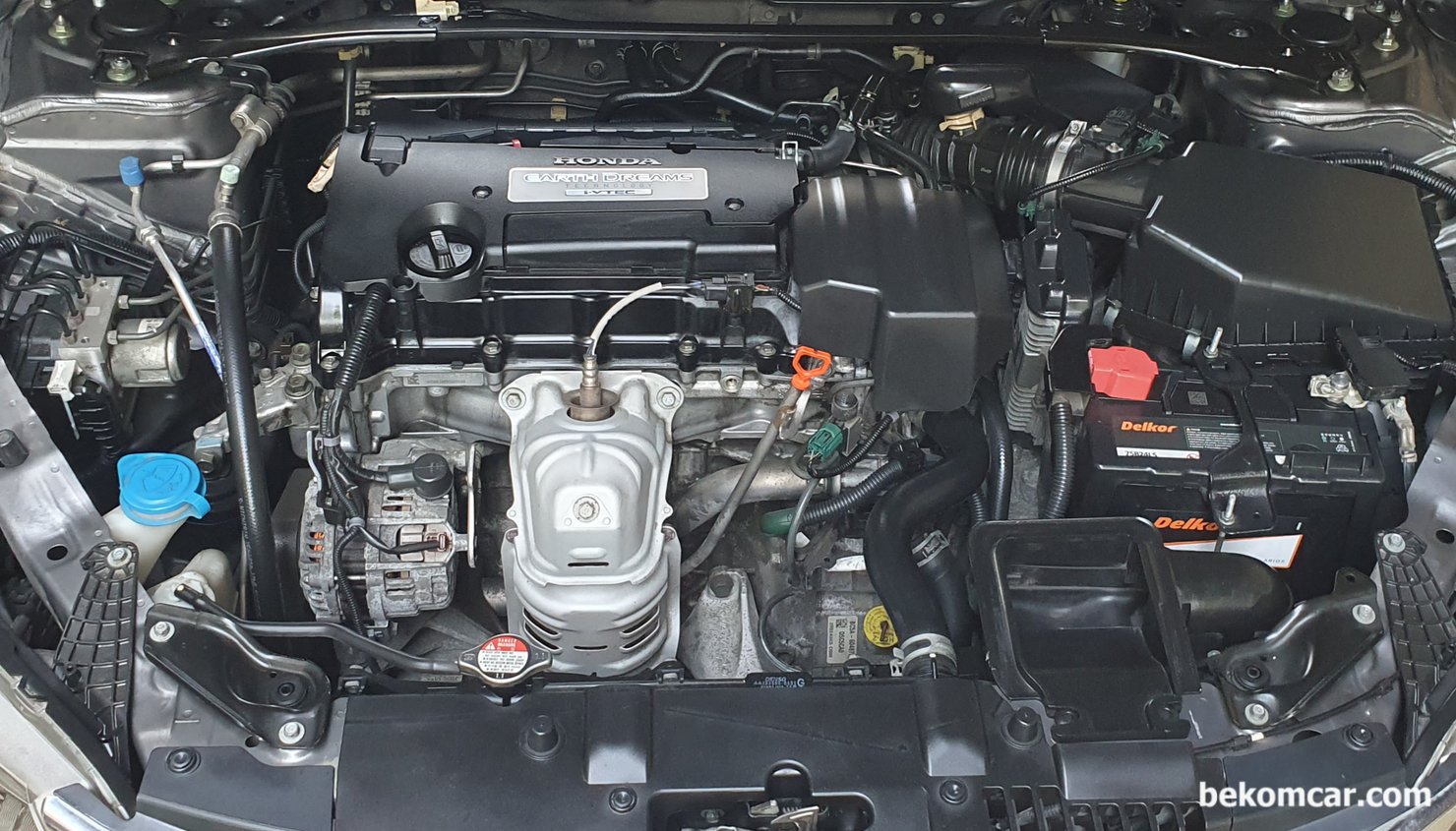

혼다 어코드 2013년 9세대 2.4L K24W1 엔진룸 모습이다. 정비사에게는 상당히 정비성이 좋은 구조이다. 다만 어코드 9세대 부터는 충전시스템, 미션, 엔진 등 모든것이 혼다로서는 사실상 익숙한 경험이 아니다.

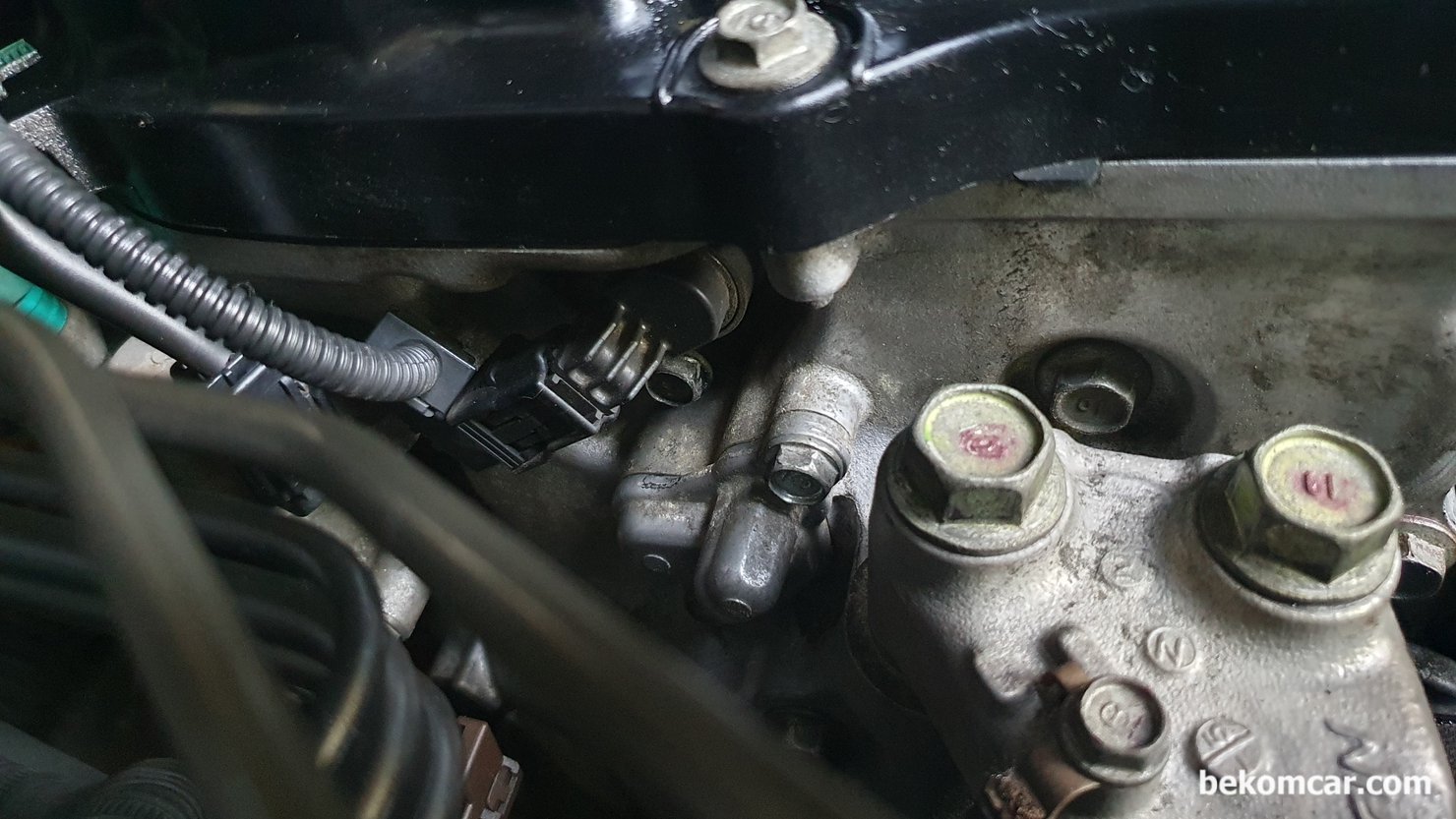

혼다 어코드 9세대 2.4L 엔진룸 오른쪽 부분이다. 이곳이 누유가 많은곳이다. 몇 군데 만 가스켓 과 O링등 교환해주면 된다.

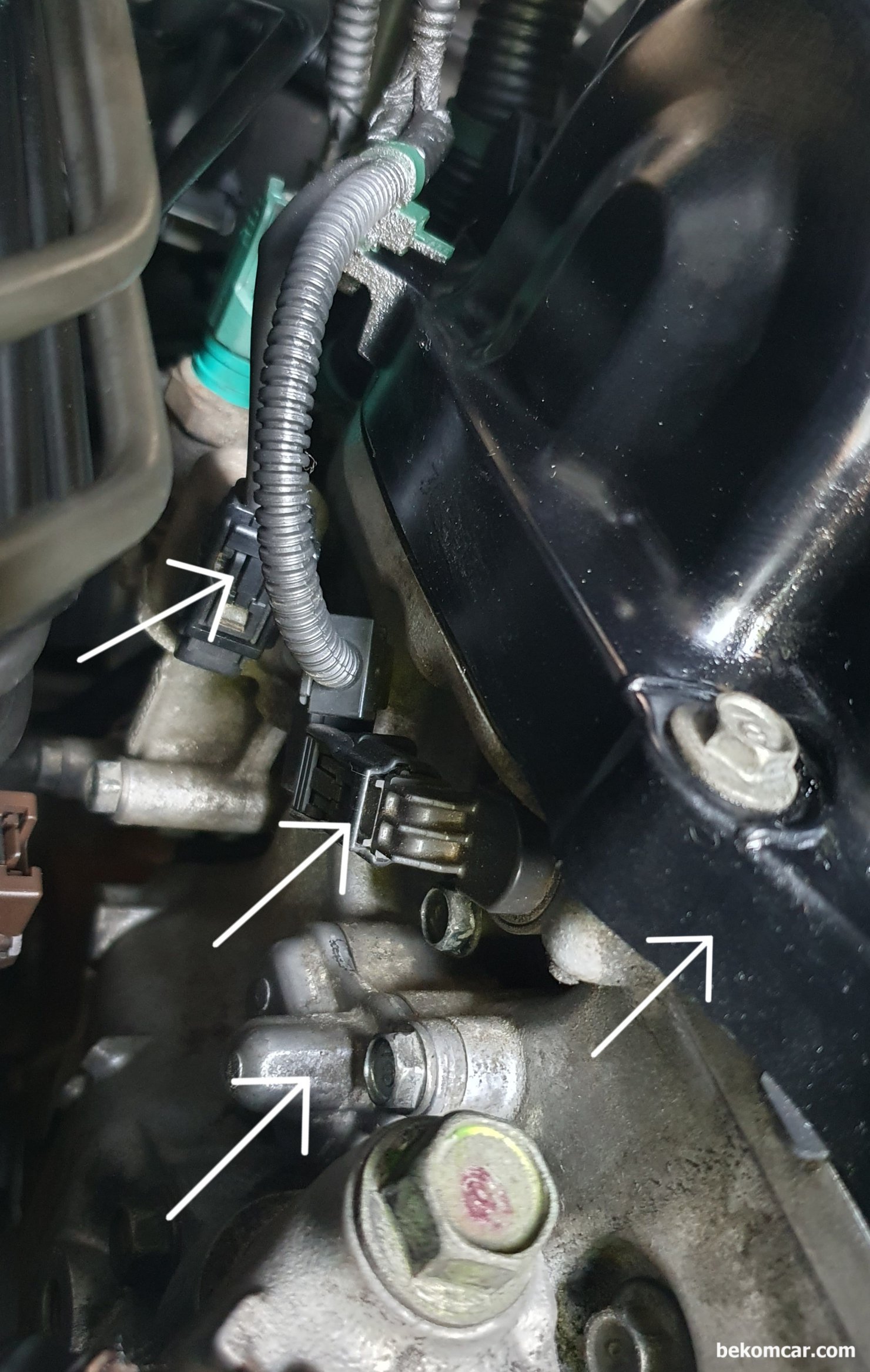

혼다 어코드 9세대 2.4L 엔진룸 오른쪽 부분으로 화살표 부분의 가스켓과 O링을 교환하면 된다. 왼쪽부터 스풀밸브, OCV밸브 그리고 아래쪽으로 VTC스트레이너 가스켓 그리고 마지막이 밸브커버 가스켓 이다. 중고차 구입후 누유 작업시 이 부분을 한번에 작업 하는것이 좋다.
