메뉴얼의 중요성, Volvo S80 P3 D2 (1.6디젤, D4162T), 인젝터 저항값
Volvo S80 P3 D2 (1.6디젤, D4162T) 인젝터는 일반적인 자기장을 이용하는 솔레노이드 종류의 인젝터가 아니다. 피에조 인젝터로 단품 저항 측정시 200kΩ혹 이상이 측정 되어여 한다. 일반적인 인젝터의 경우 10~15Ω 정도에 비하면 상당한 차이가 있고, 멀티미터 등에서는 OL 로 표시될 가능성도 있어 주의한다. 또한 상시 12V 전압에 ECM이 그라운드 Pull Down 회로이니 이것도 참조한다. 즉, 펄스 그라운드 전압으로 내려서 스위칭을 한다는 의미이다. 메뉴얼의 중요성을 다시 한번 느낀다.
Volvo S80 P3 D2 (1.6디젤, D4162T) 인젝터 저항측정시 약 0.2582M옴 이 측정된다.

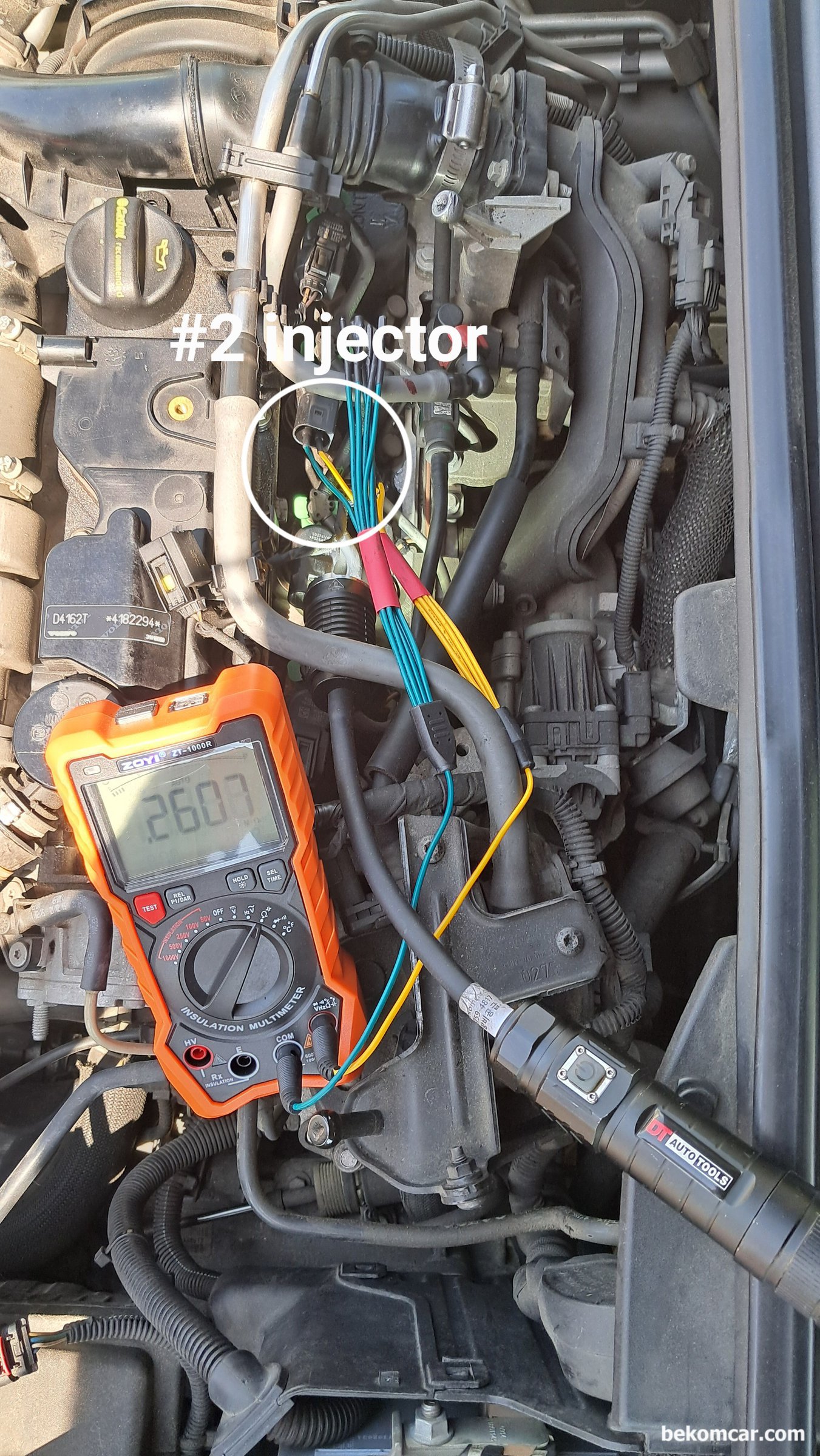

Volvo S80 P3 D2 (1.6디젤, D4162T) #2번 인젝터 저항 측정이다. 약 0.2607M옴 이 측정된다.
Volvo S80 P3 D2 (1.6디젤, D4162T) #3번 인젝터 저항 측정이다. 약 0.2732M옴 이 측정된다.
Volvo S80 P3 D2 (1.6디젤, D4162T) #4번 인젝터 저항 측정이다. 약 0.2382M옴 이 측정된다.
저항 측정시 코넥터 안정적 접족을 위해 멀티미터 탐침 대신에 암 터미널을 사용한다. Volvo S80 P3 D2 (1.6디젤, D4162T) 저항측정 과정이다.
(REF#6,199 )
Volvo S80 P3 D2 (1.6디젤, D4162T) 4개 인젝터 코넥터 2핀 터미널 저항측정 결과 OL이다.
