실화 부조등 진단 배기펄스 파형분석, 미쯔비시 이클립스 2.4L 4세대 4G69 엔진
미쯔비시 이클립스 4세대 2.4L 4G69 엔진 부조 실화등 진단을 위한 배기펄스 파형측정 기록이다. 아이들 스냅샷 회복구간 그리고 다시 아이들상태 를 종합적으로 분석한다. 실화나 부조등 없이 엔진상태는 좋게 진단된다. 간헐적 시동꺼짐과 공연비 희박 뱅크1 & 뱅크2 P0171 P0174 정비후 추가적인 건강검진 기록이다. 참고로 가장 빠르게 정확하게 부조나 실화등 진단에는 배기펄스 분석이 좋다. 다만, 실화가 있는지 실화나 부조가 있으면 몇 번 실린더 인지까지는 바로 진단이 가능하다. 실화나 부조등 원인은 추가적인 분석이 필요하다.

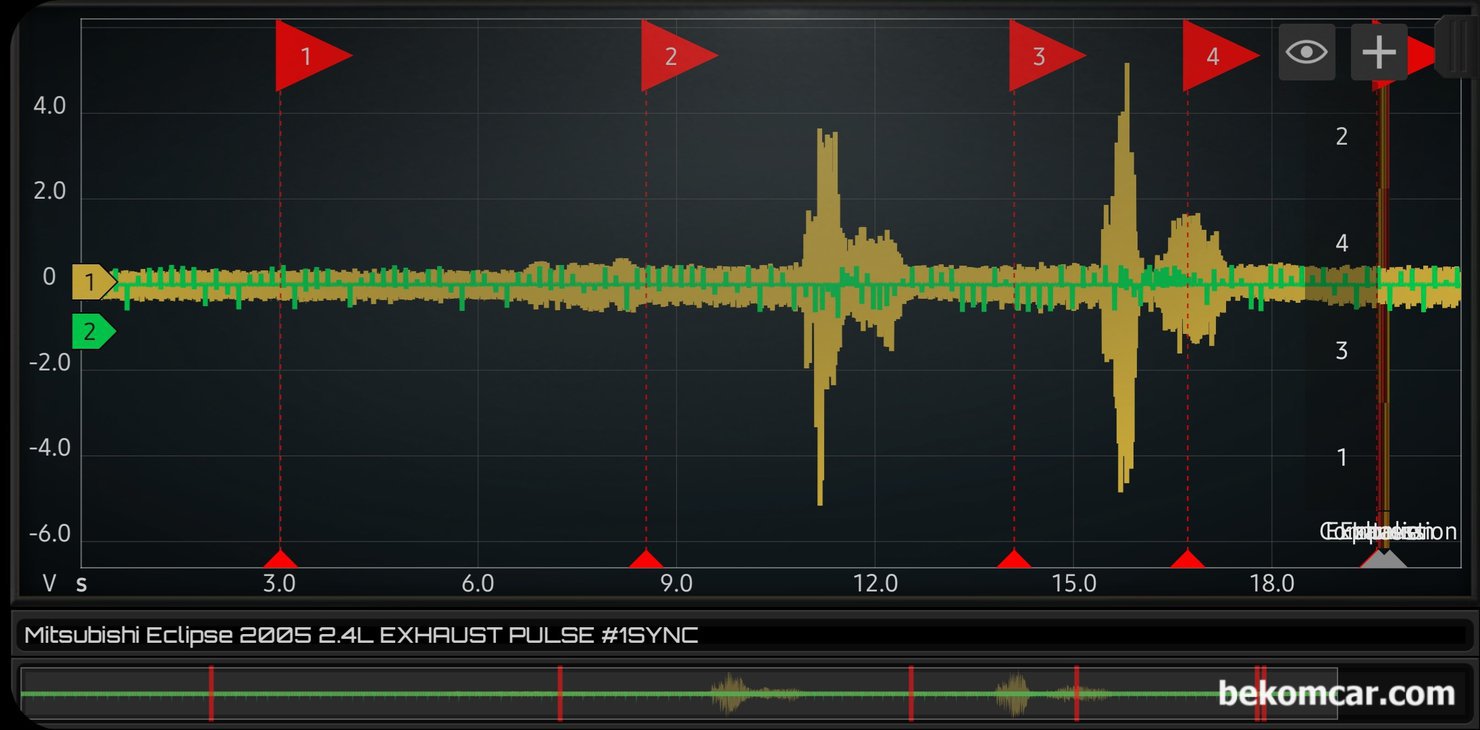

미쯔비시 이클립스 2.4L 4G69 엔진 부조 실화등 진단을 위한 배기펄스 파형측정 기록이다. 전체적으로 엔진 부조나 실화등 없이 정상적으로 측정된다.

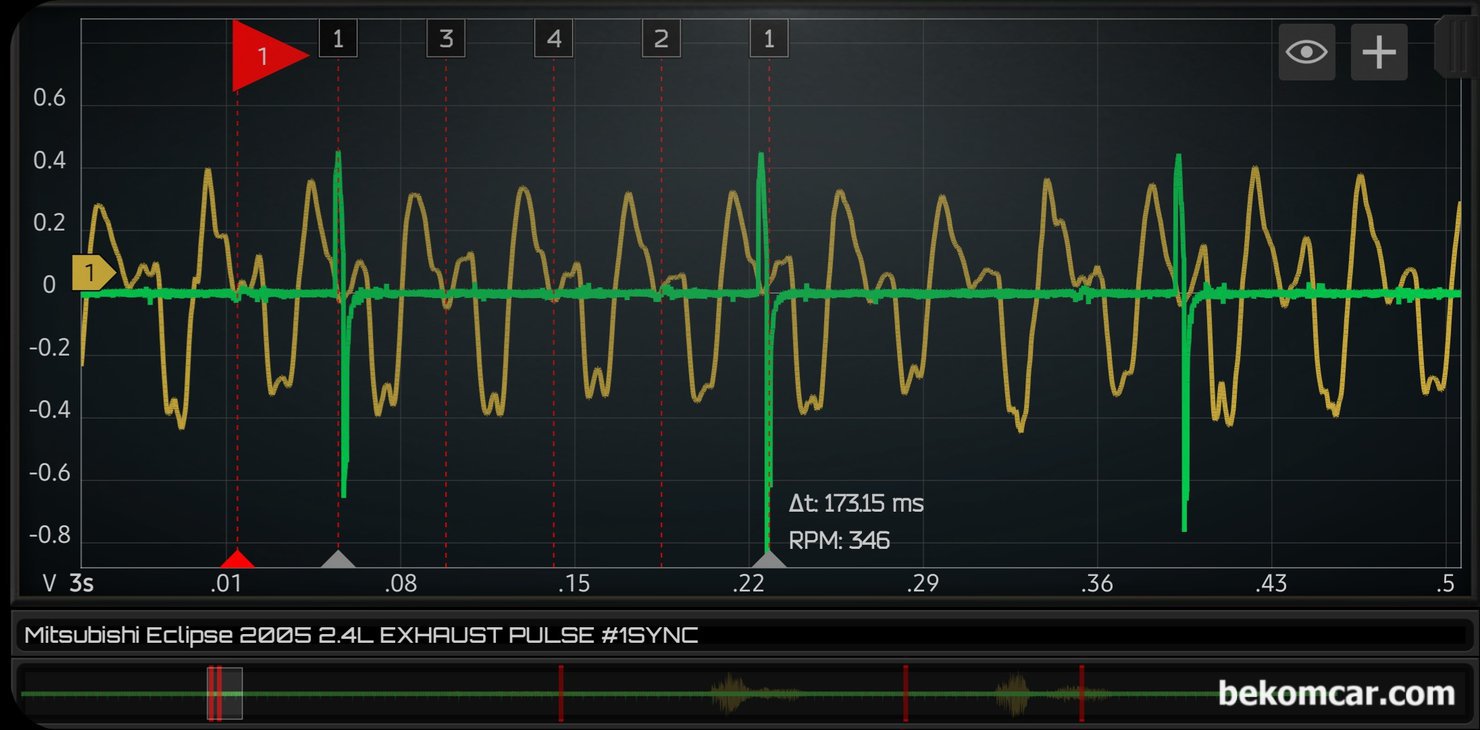

미쯔비시 이클립스 2.4L 4G69 엔진 부조 실화등 진단을 위한 배기펄스 파형측정 기록이다. 여러 지점중에서 한 지점의 배기펄스 파형 분석결과, 실화 및 부조등 특이 사항없음 으로 진단된다.

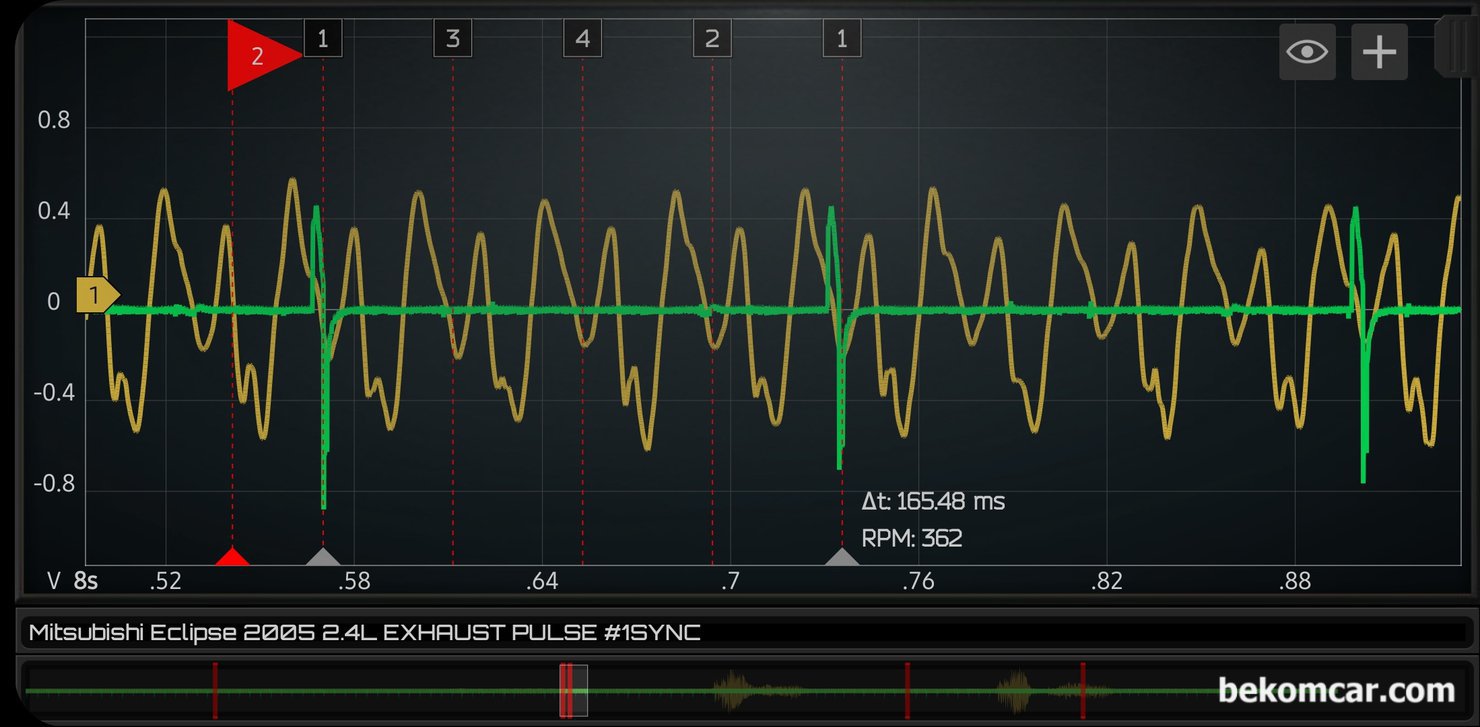

미쯔비시 이클립스 2.4L 4G69 엔진 부조 실화등 진단을 위한 배기펄스 파형측정 기록이다. 다른 지점의 배기펄스 파형 분석결과, 실화 및 부조등 특이 사항없음 으로 진단된다.

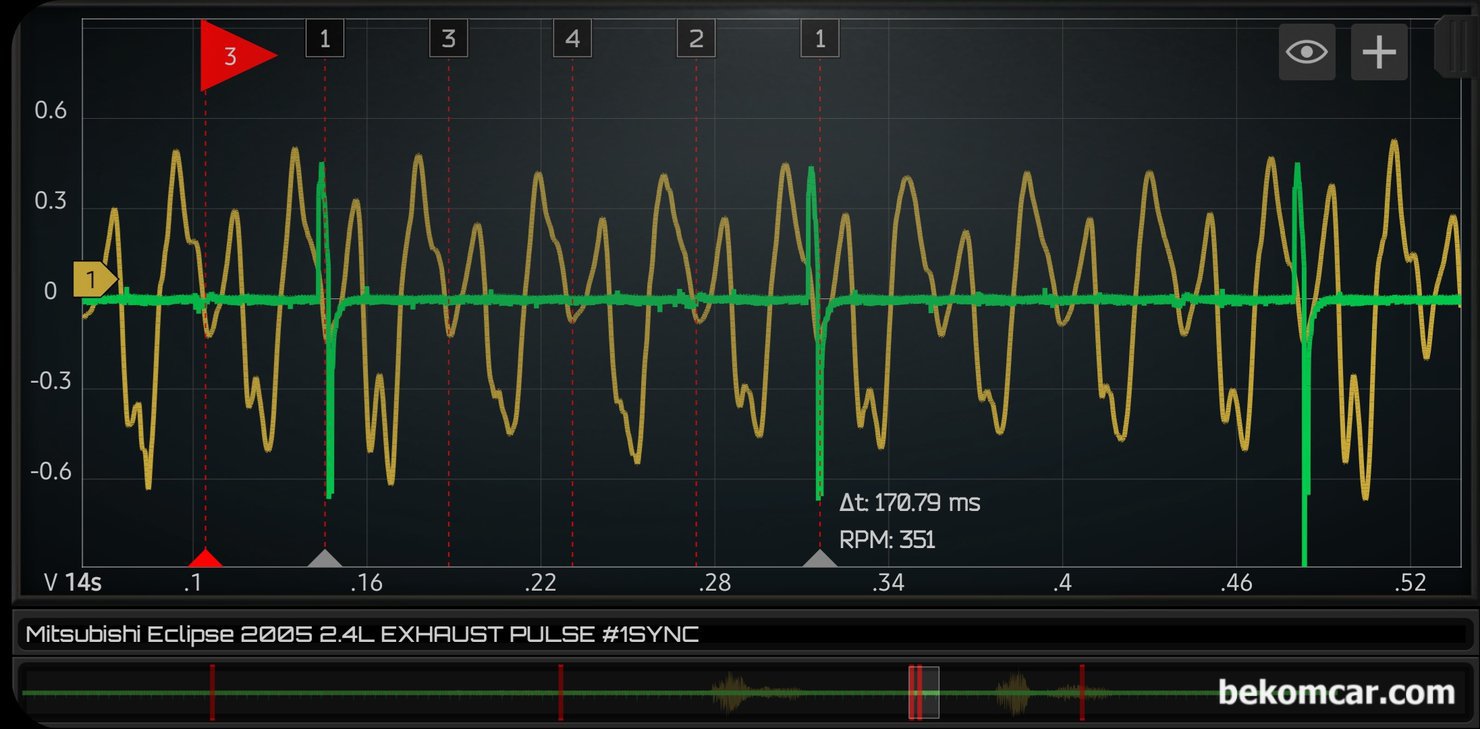

미쯔비시 이클립스 2.4L 4G69 엔진 부조 실화등 진단을 위한 배기펄스 파형측정 기록이다. 또 다른 지점의 배기펄스 파형 분석결과, 실화 및 부조등 특이 사항없음 으로 진단된다.

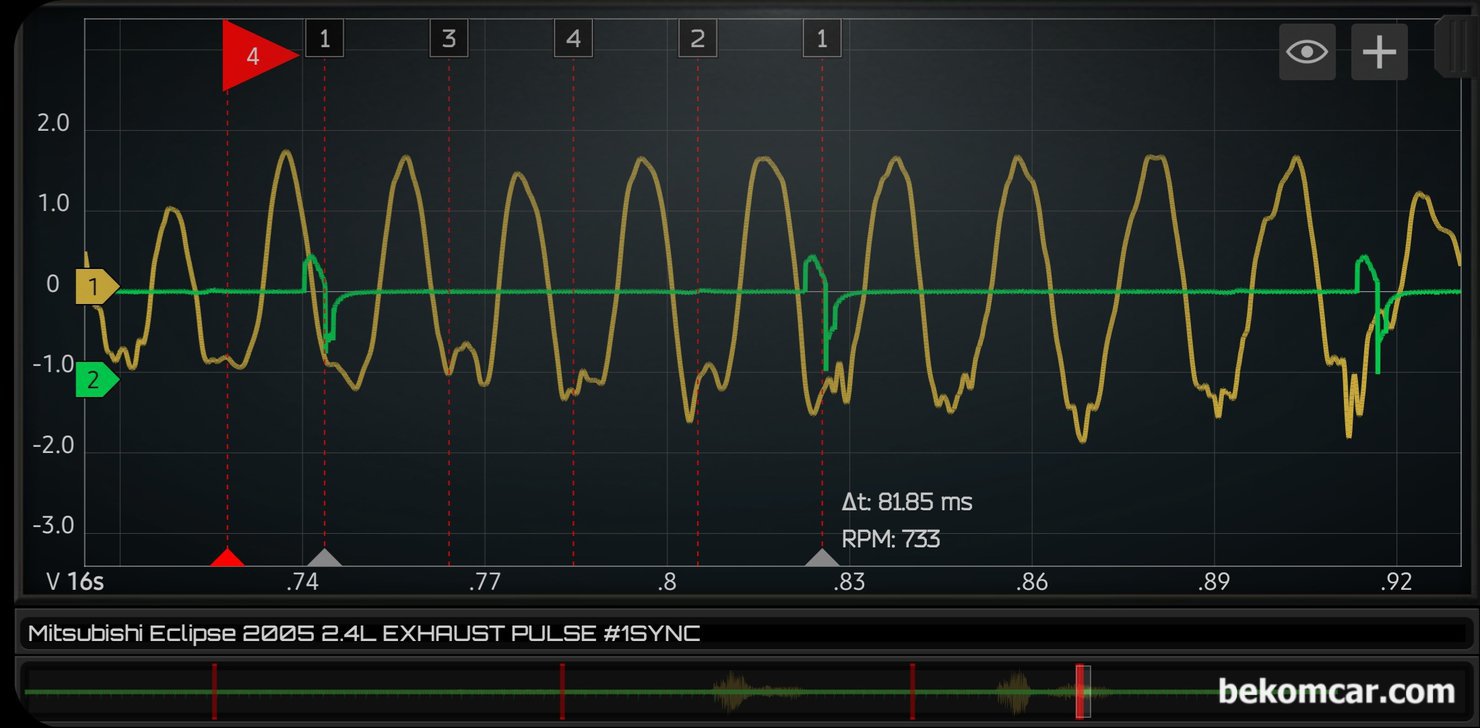

미쯔비시 이클립스 2.4L 4G69 엔진 부조 실화등 진단을 위한 배기펄스 파형측정 기록이다. 추가적으로 다른 지점의 배기펄스 파형 분석결과, 실화 및 부조등 특이 사항없음 으로 진단된다.

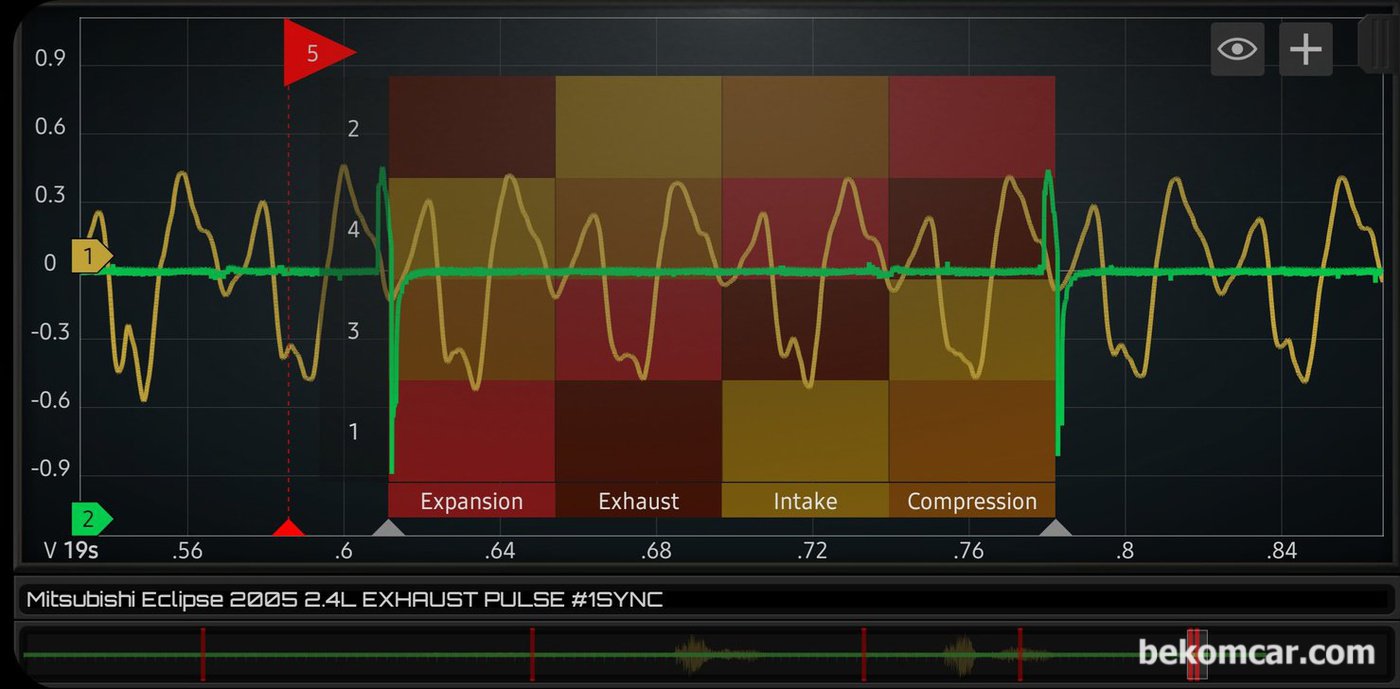

부조 실화 진단 배기펄스 파형기록, 미쯔비시 이클립스 2.4L 배기행절별 실린더 위치 를 알 수 있다.

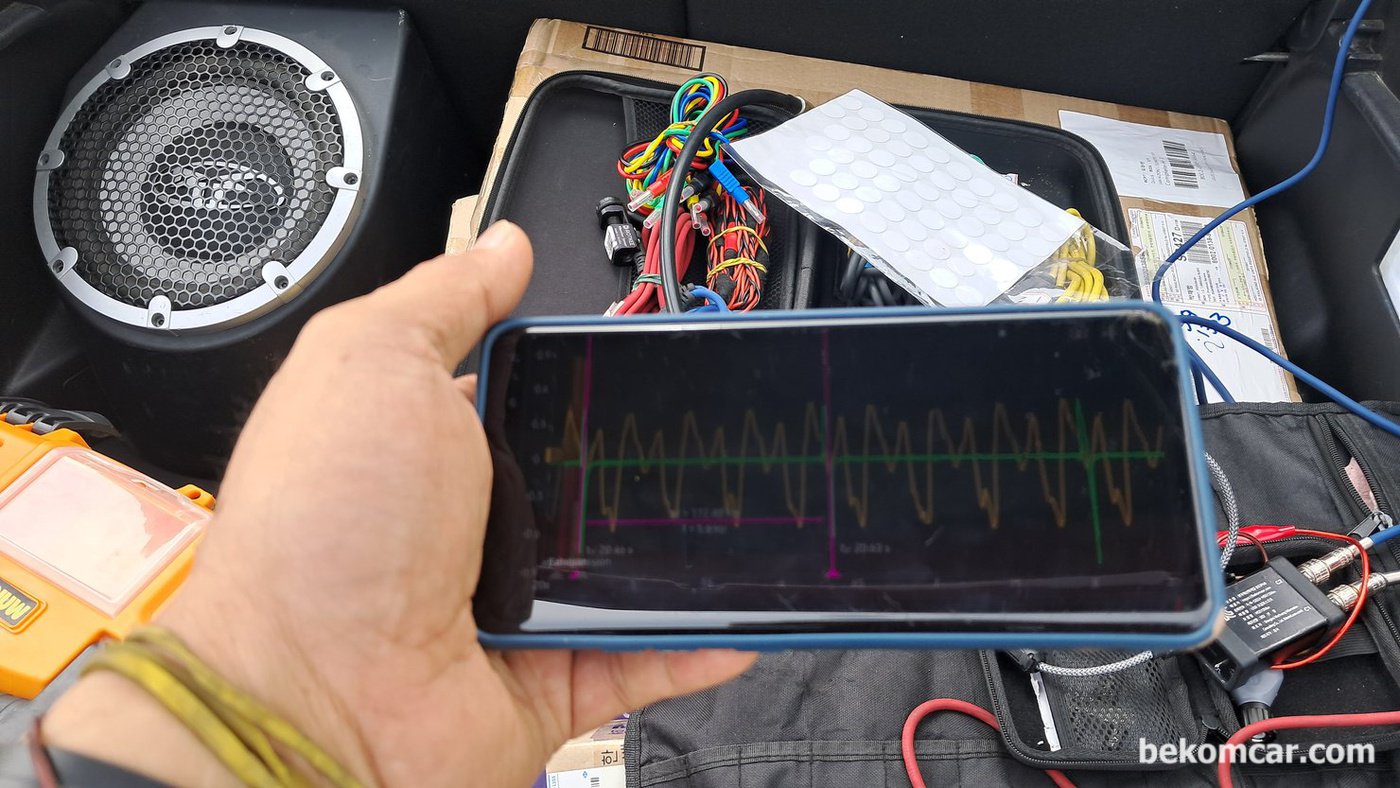

미쯔비시 이클립스 4세대 2.4L 4G69 엔진 부조 실화등 진단을 위한 배기펄스 파형측정 환경이다. 배기 파이프 머플러에 PDS센서 호스를넣고 HS512MAX 오실로스코프 로 측정했다.

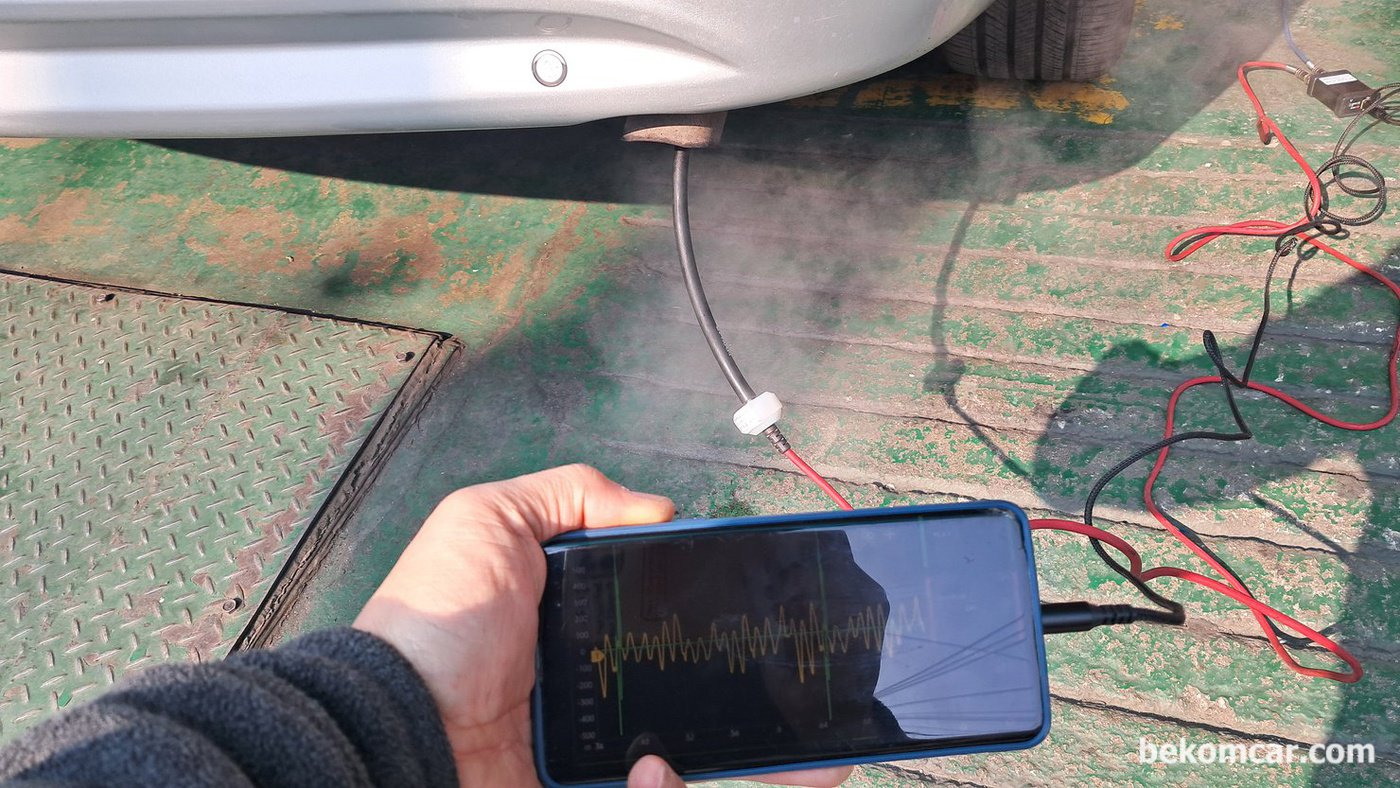

타 차량이지만 PDS 피에조 센서 장착상태이다. 마스킹 테이프 이용해서 위로 올려서 배기가스 수증기가 PDS센서로 유입되는것을 방지해야 한다.
