벤츠 W205 C200 중고차 구매점검, 알터네이터등 충전시스템 진단기록
차량내 충전시스템은 배터리부터 알터테네이터 배터림관리스템 & 센서 그리고 하네스등 전체적인 시스템을 의미한다. 그중에서 알터네이터는 가장 중요한 부분중 하나이다. 베콤카 중고차 점검 서비스중 충전시스템 점검으로, 상당히 특이한 파형이 측정된다. 알터네이터 (특히 다이오드) 상태 확인후 적절한 정비가 필요한 상태이다. 정비사 워크샵 자료로 기록을 남긴다. 상당히 특이한 시스템 전압 파형이다.

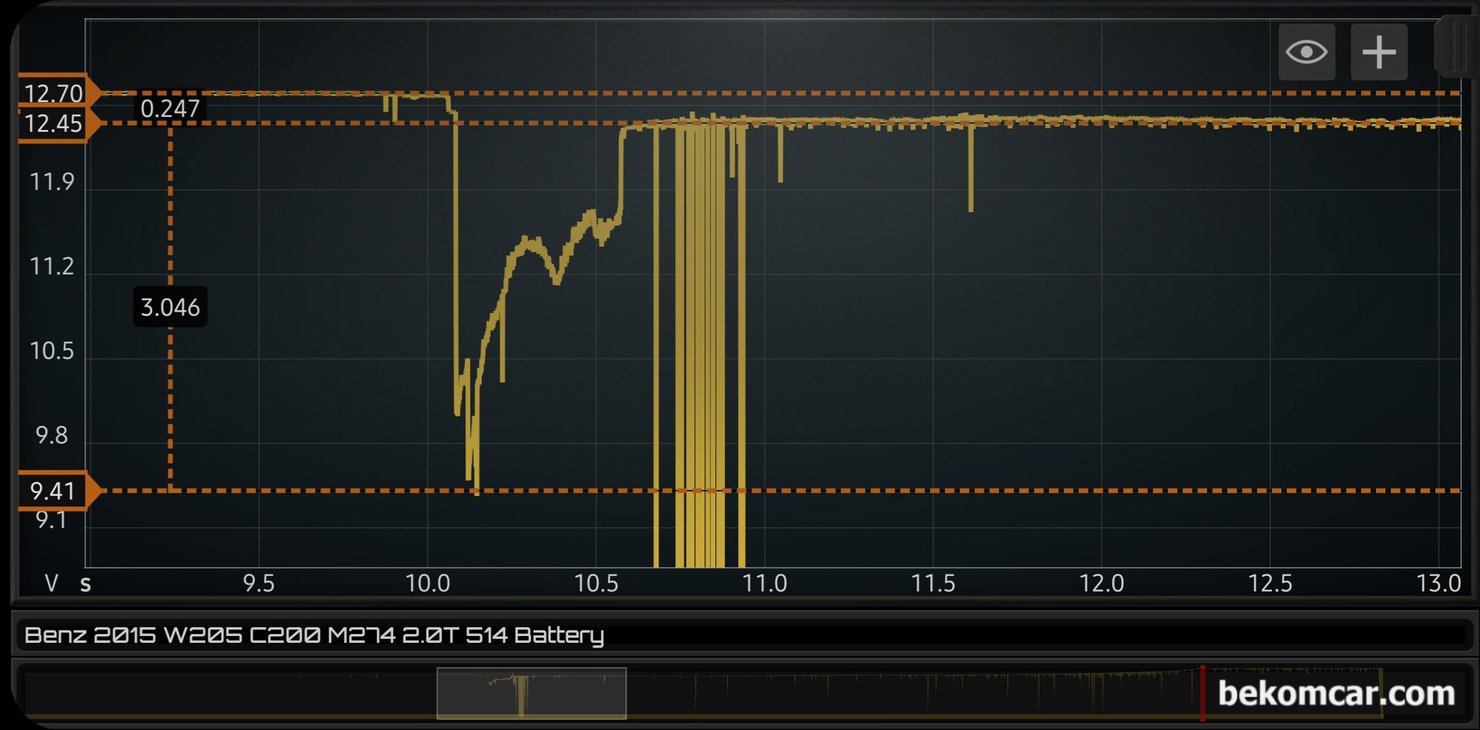

벤츠 W205 C200 중고차 구매점검, 알터네이터등 충전시스템 진단기록이다. 배터리 상태는 좋게 판단되나, 알터네이터 전압공급이 꼭 PWM 처럼 보이면서 0 V까지 떨어진다. 이런경우 재 확인하여 알터네이터 교환을 미리 하는것이 권장된다.

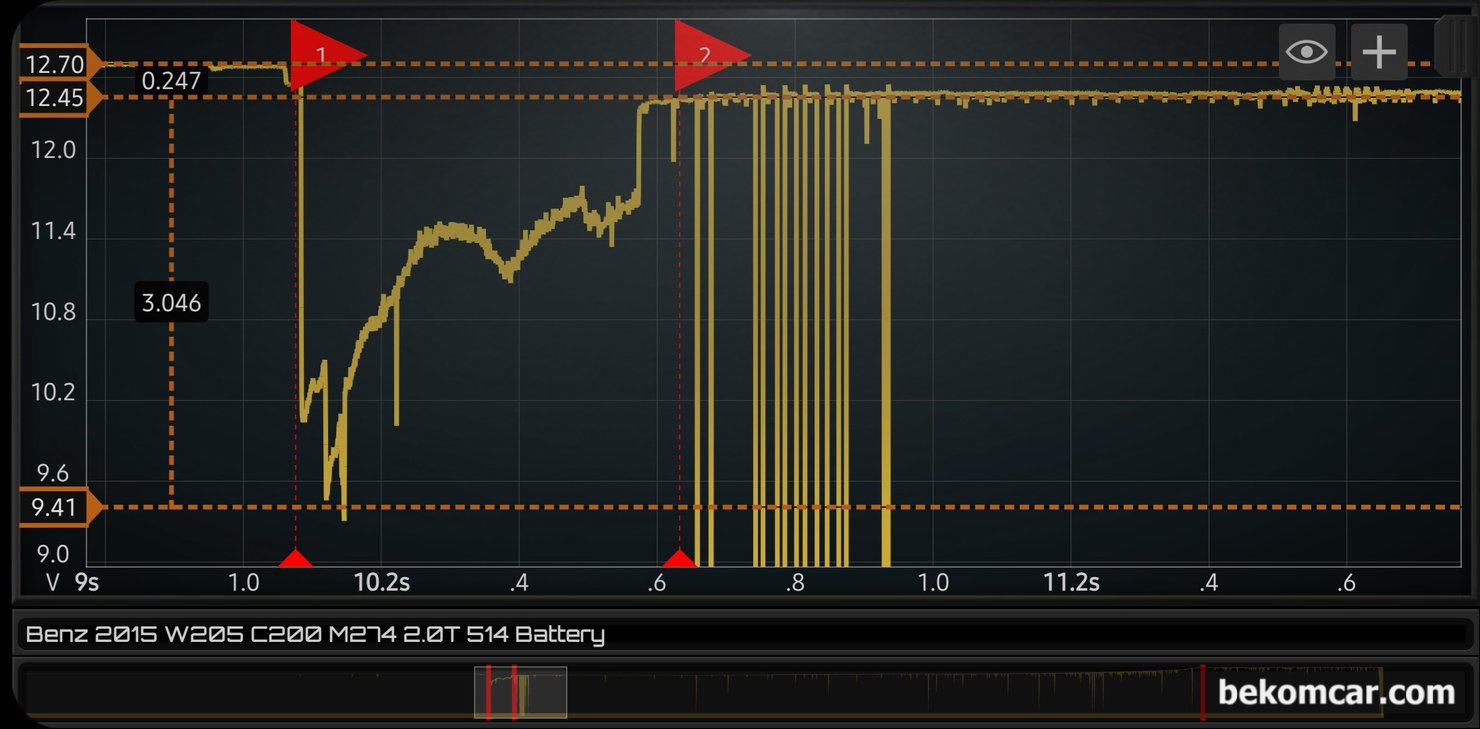

벤츠 W205 C200 중고차 구매점검, 알터네이터등 충전시스템 진단기록으로 좀 더 확대하여 파형을 살펴본다. 알터네이터 다이오드 혹 스테이터나 커뮤테이터 등 이슈가 있는것으로 진단된다. 당장 피부로 느끼는 이상증상은 없지만 이런경우 알터네이터 교체가 권장된다.

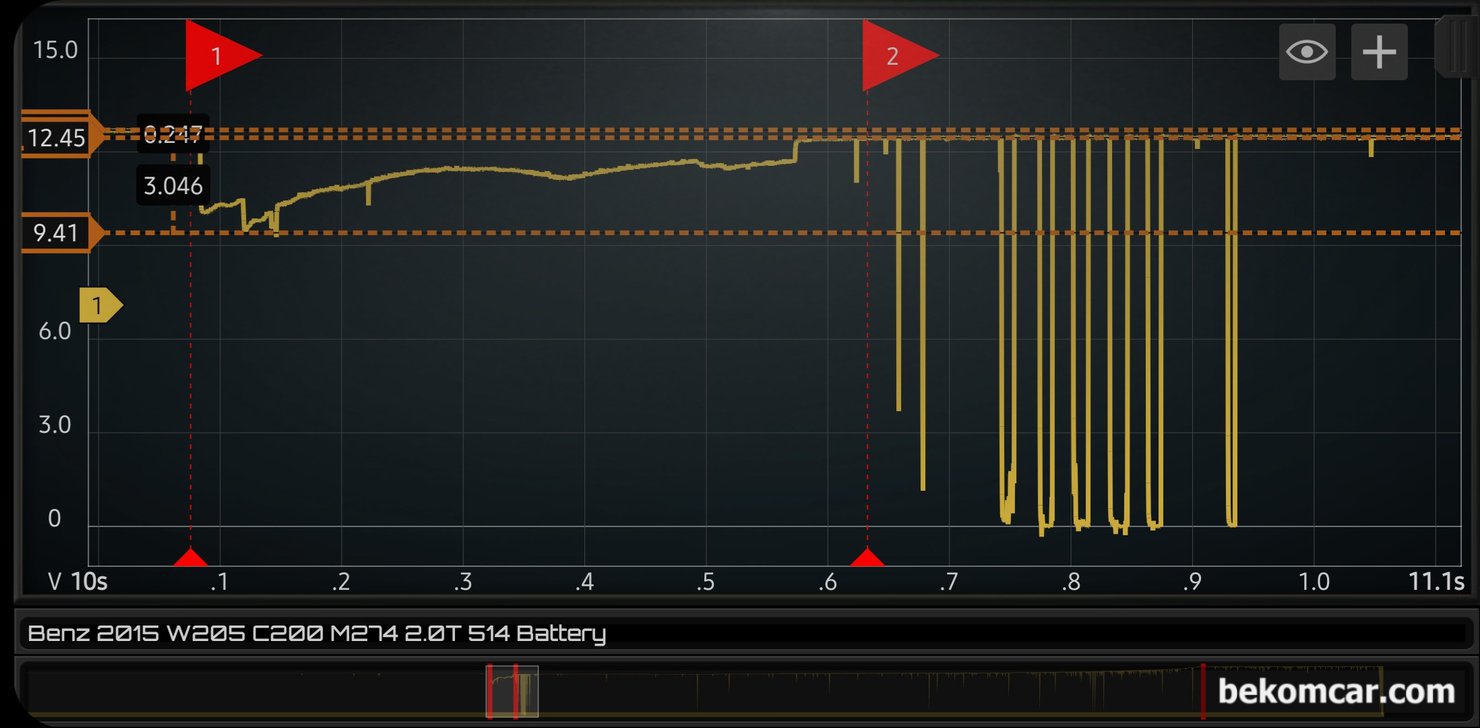

좀 더 긴 시간대로 시스템전압 파형을 분석해본다. 첫 시동시 전압강하가 일어나고 회복되어가다 다시 푹 0V까지 떨어진다. 어떠한 경우에도 자동차 충전시스템은 0V 로 떨어지면 안된다. 사실 12V이하로 떨어지면 각종 고장코드에 이상 증상이 나타날 수 있다. 진단 차량은 벤츠 W205 C200 이다.

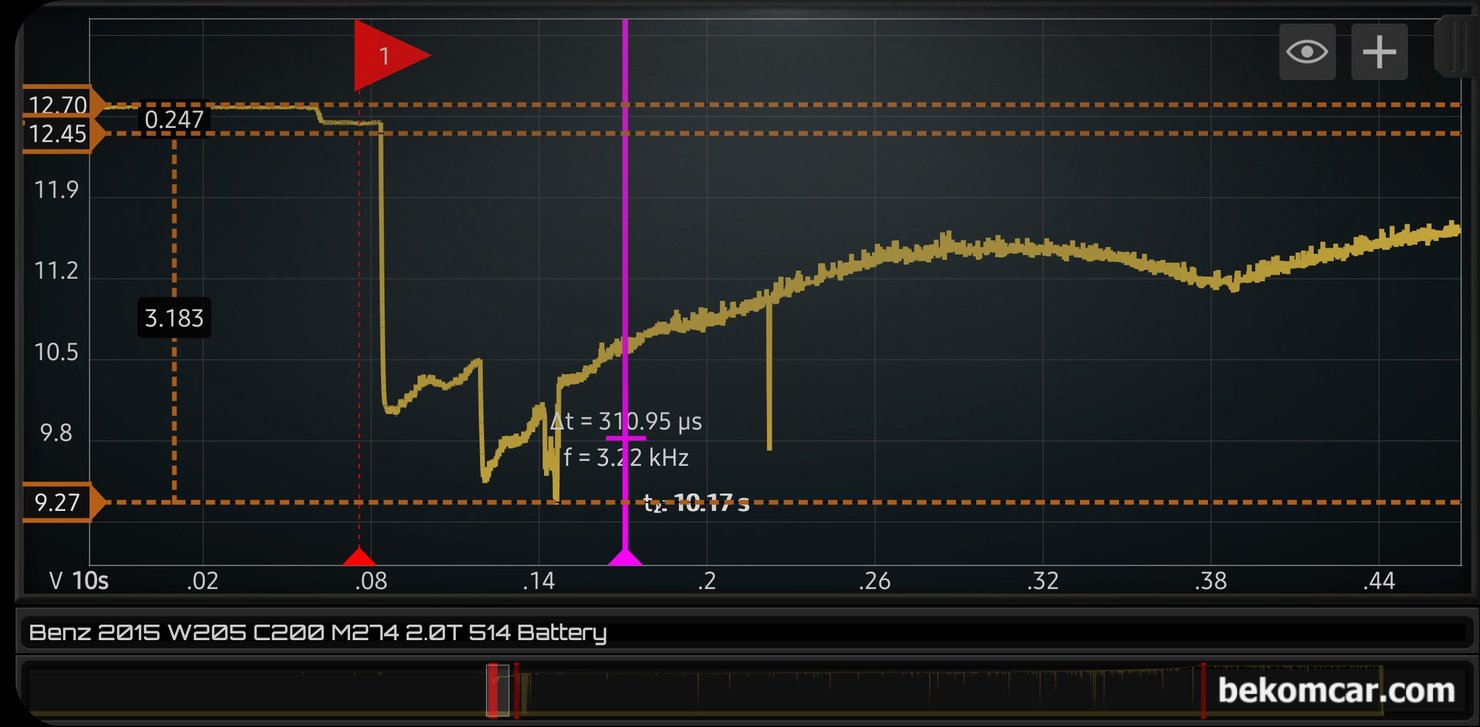

시동시 시동모터의 솔레노이드 밸브 작동상태, 배터리 전압공급 능력 및 알터네이터 작동상태 부분을 확대하여 살펴본다. 특이한 시스템 전압 파형으로 알터네이터 다이오드 고장이 의심된다.

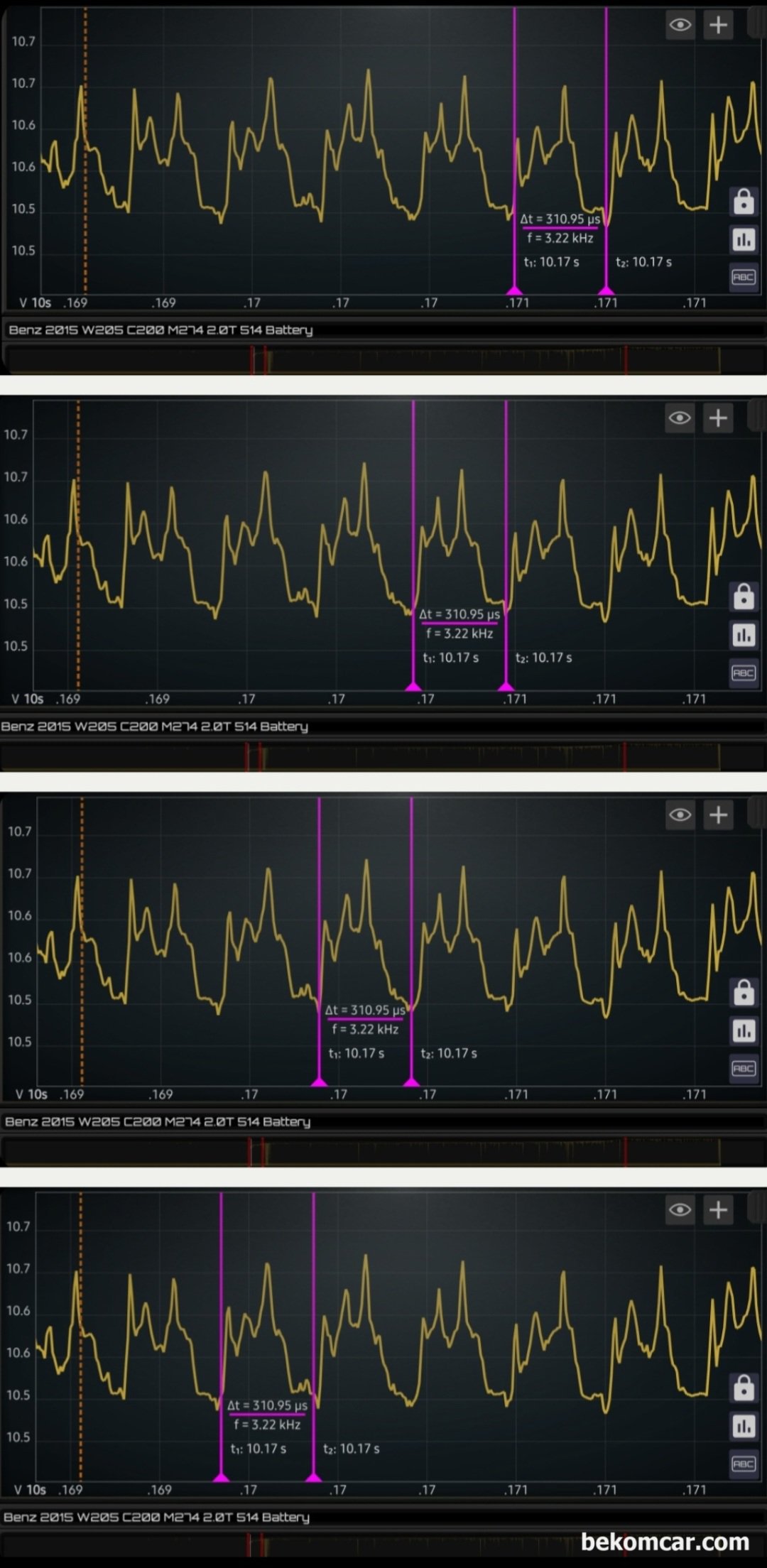

시동후 그냥 선으로 보이는 부하 전압강하 부분을 상당히 확대하여 살펴본다. 정확하게 딱 떨어지는 파형이 전형적인 다이오드 고장이다. 이런경우 재 확인후 알터네이터 교환을 미리 하는것이 좋다. 괜히 운행중에 시동 꺼지는 경우가 생기는것을 미리 방지 하는것이다.

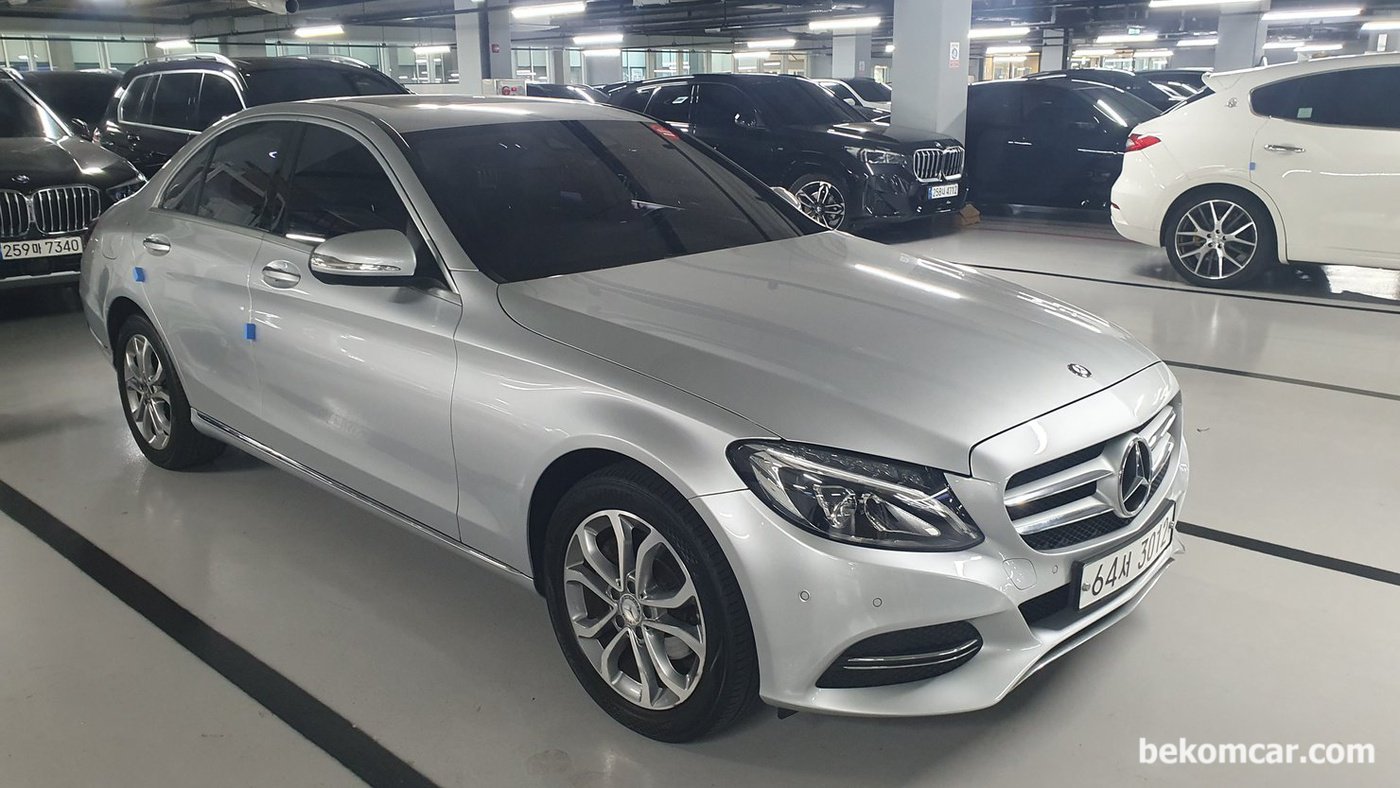

2015년 W205 C200 M274 E20 엔진, 중고차 구매전 점검 기록이다. C200은 대표적 대중적 차량이다. 데일리카로 적당한 차량이다.
