벤츠 S550 2008년 V8 간헐적시동 불량 연료펌프 파형 정밀진단
벤츠 S550 2008년 V8 연료펌프 파형 진단기록이다. 증상은 간헐적으로 열간시 시동이 걸리지 않는다. 느낌이 꼭 연료가 올라오지 않는것 같다고 고객께서 말씀해주신다. S550 연료펌프 스코프 파형으로 진단 결과 연료압력 잋 공급은 정상으로 판단하다. 약 7300RPM 에 9.30A를 사용하고 모터의 세그먼트 8개 다 접촉이 매우 안정적으로 잘 되고 있다. 시동불량 원인은 연료펌프가 아니다.

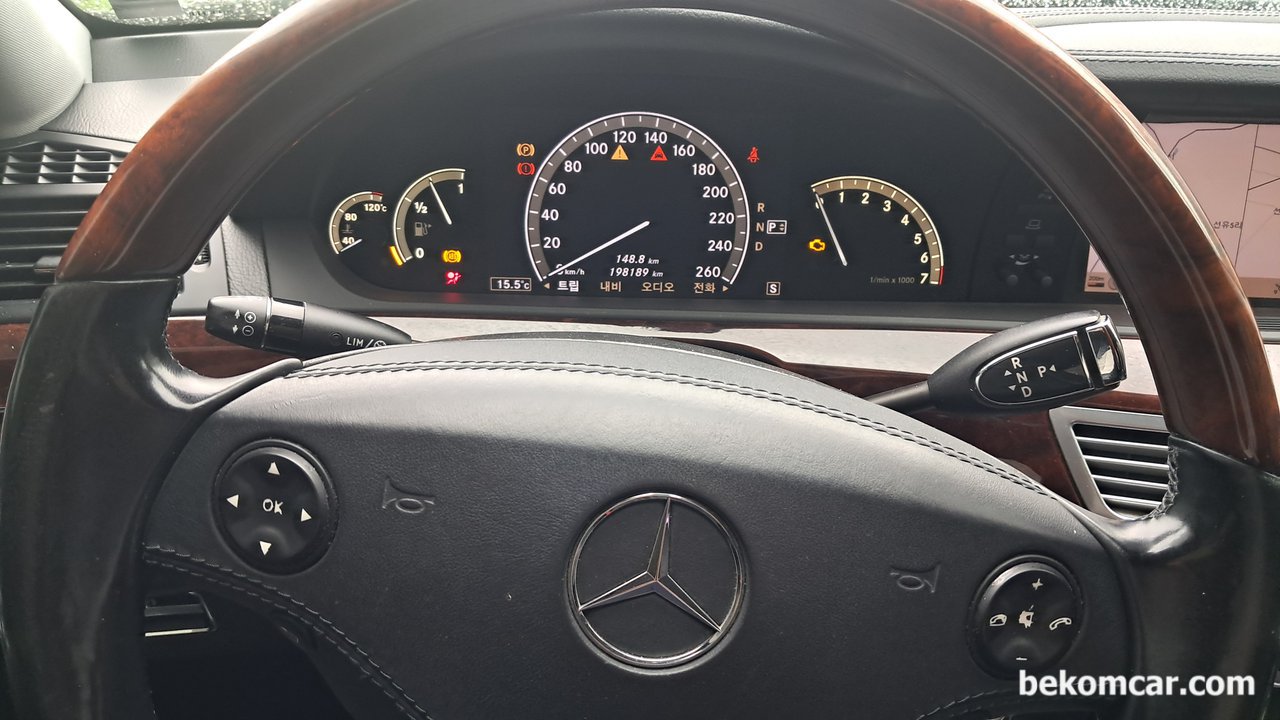

메르세데스 벤츠 2008년 S550 V8, 열간시 간헐적 시동불량이다. 냉간시에는 또 멀쩡하다. 그리고 또 열간시도 항상 시동이 안걸리는것이 아니라 가끔 시동이 걸리지 않는다. 베콤카 출장진단 서비스이다.

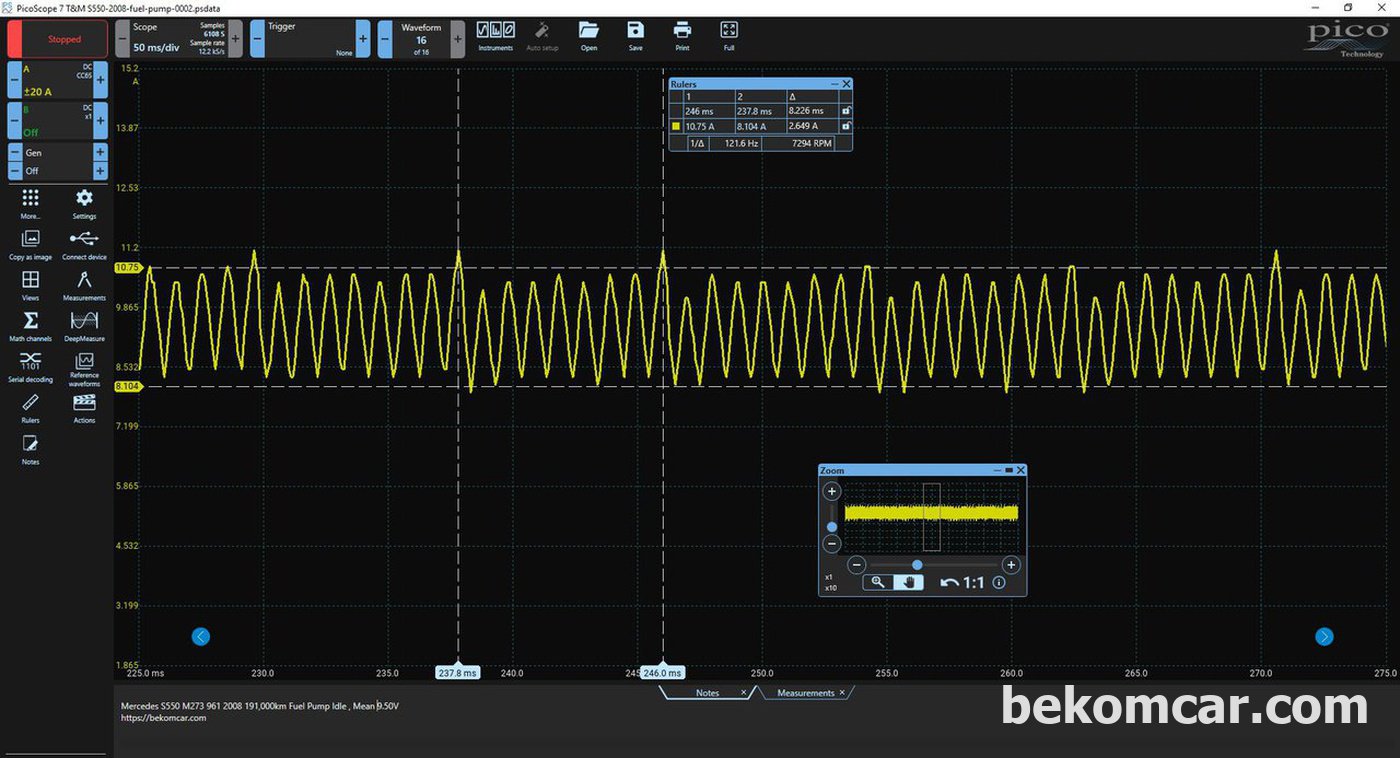

벤츠 S550 V8 2008년 연료펌프 진단, 약 7300RPM 에 9.30A를 사용하고 모터의 세그먼트 8개 다 접촉이 매우 안정적으로 잘 되고 있다. S550차량의 간헐적 시동불량 원인은 연료펌프는 아니다.

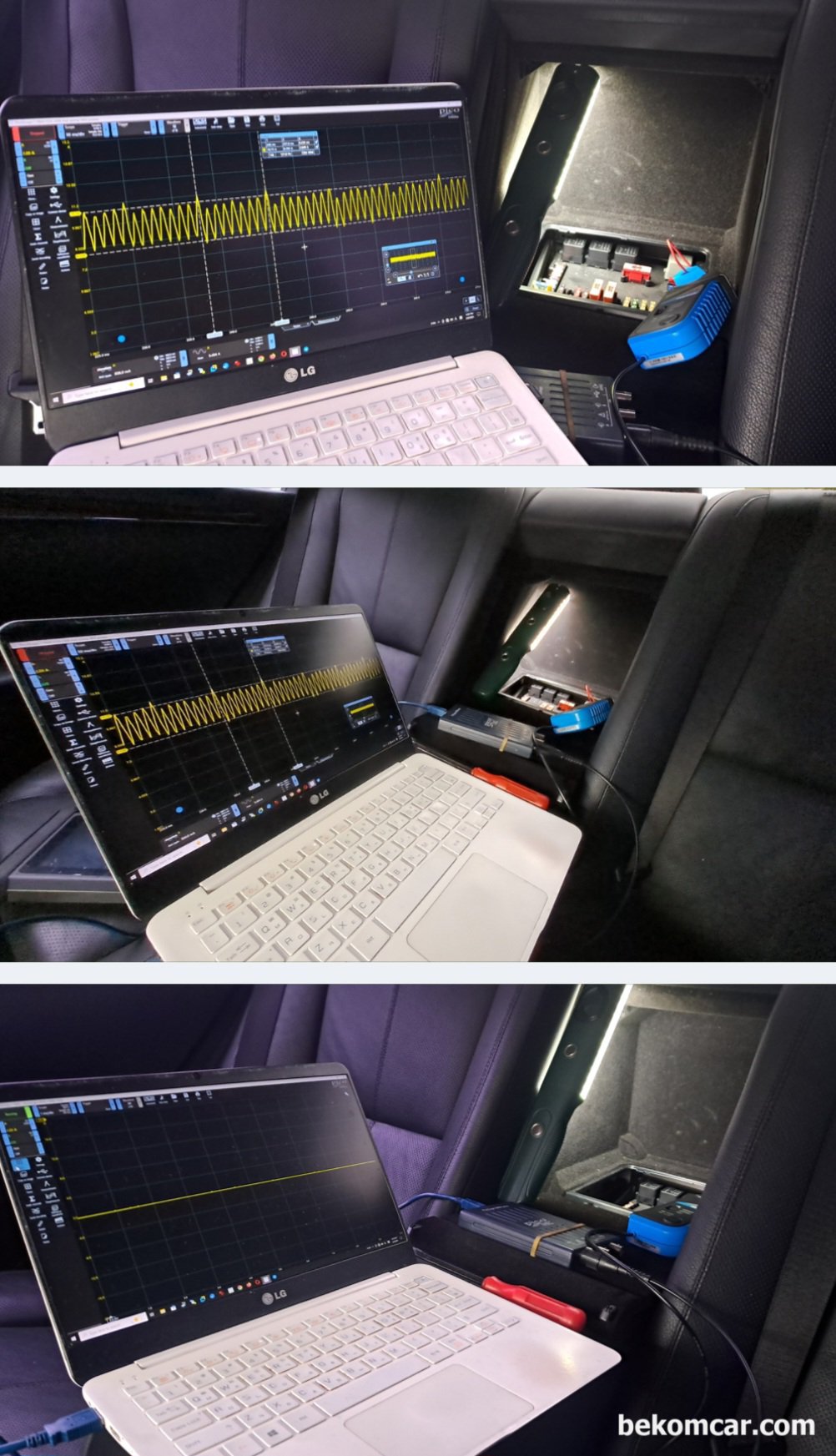

벤츠 S550 M273 V8 차량의 연료펌프 진단과정이다. 연료펌프 릴레이에 릴레이 점퍼를 이용하여 스코프로 전류를 측정하여 언료공급 상태를 파악한다. 연료펌프 휴즈, 배선, 전원, 접지, 펌프상태 등 모든면에서 정상으로 판단된다.

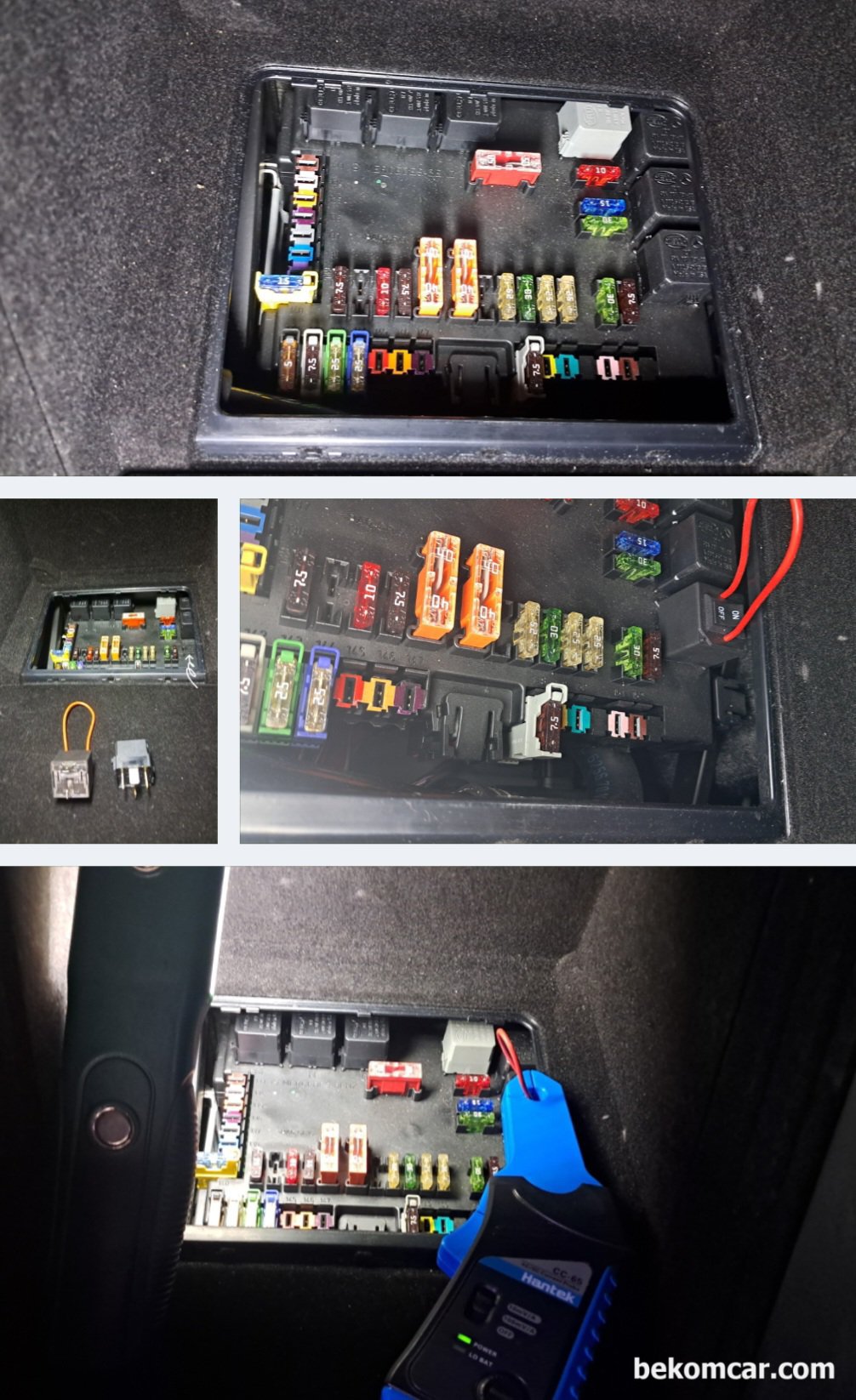

벤츠 S550 V8 2008년 차량의 경우 뒤 좌석 중간의 팔 거리 암레스트 안 쪽으로 휴즈박스 접근이 가능하다. 연료펌프 4핀 릴레이 접근성이 좋다. 릴레이 점퍼를 사용하여 전류계 클램프를 사용한다.

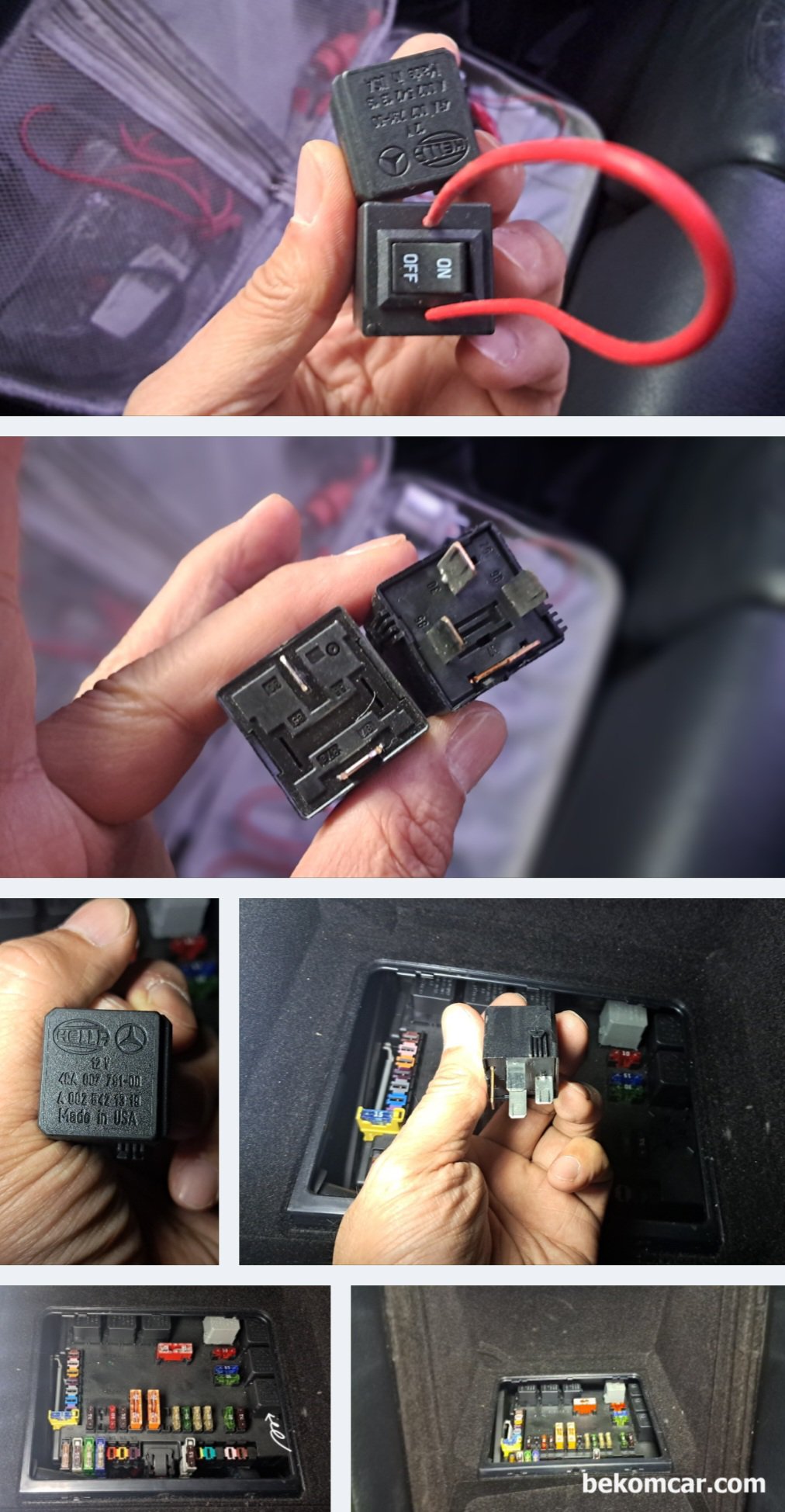

연료펌프 릴레이와 스코프와 사용할 릴레이 점퍼이다. 벤츠 S550 V8 2008년의 경우 연료펌프 릴레이가 4핀 표준형 릴레이 이다. 릴레이 점퍼는 ON OFF 로커 스위치 기능이 있어 회로테스팅시 매우 좋다.

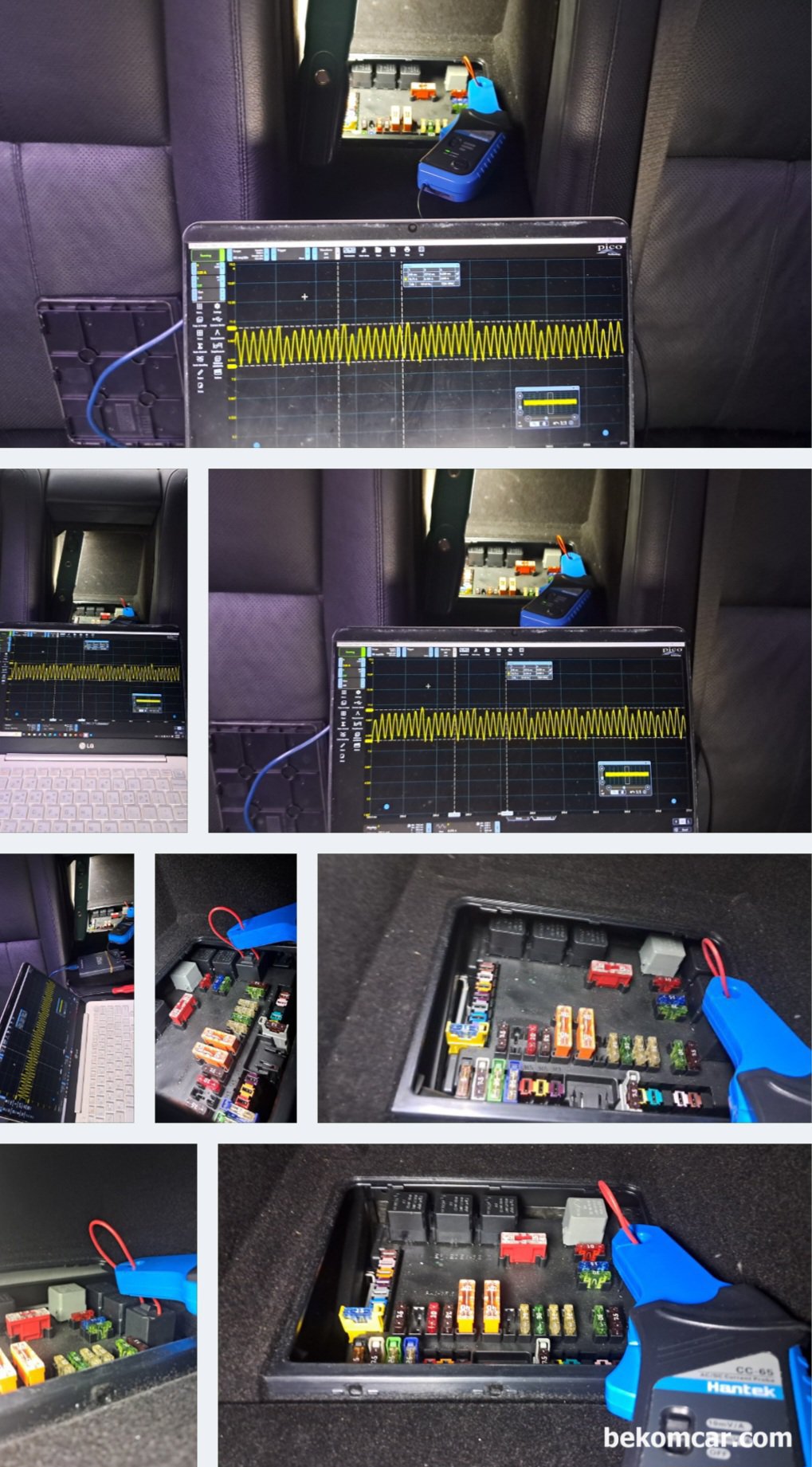

벤츠 S550 V8 2008년 연료펌프 진단 과정이다. 연료펌프모터는 약 7300RPM 에 9.30A를 사용하고 있다. 그리고 연표펌프 모터의 세그먼트 8개 다 접촉이 매우 안정적으로 잘 되고 있다.
