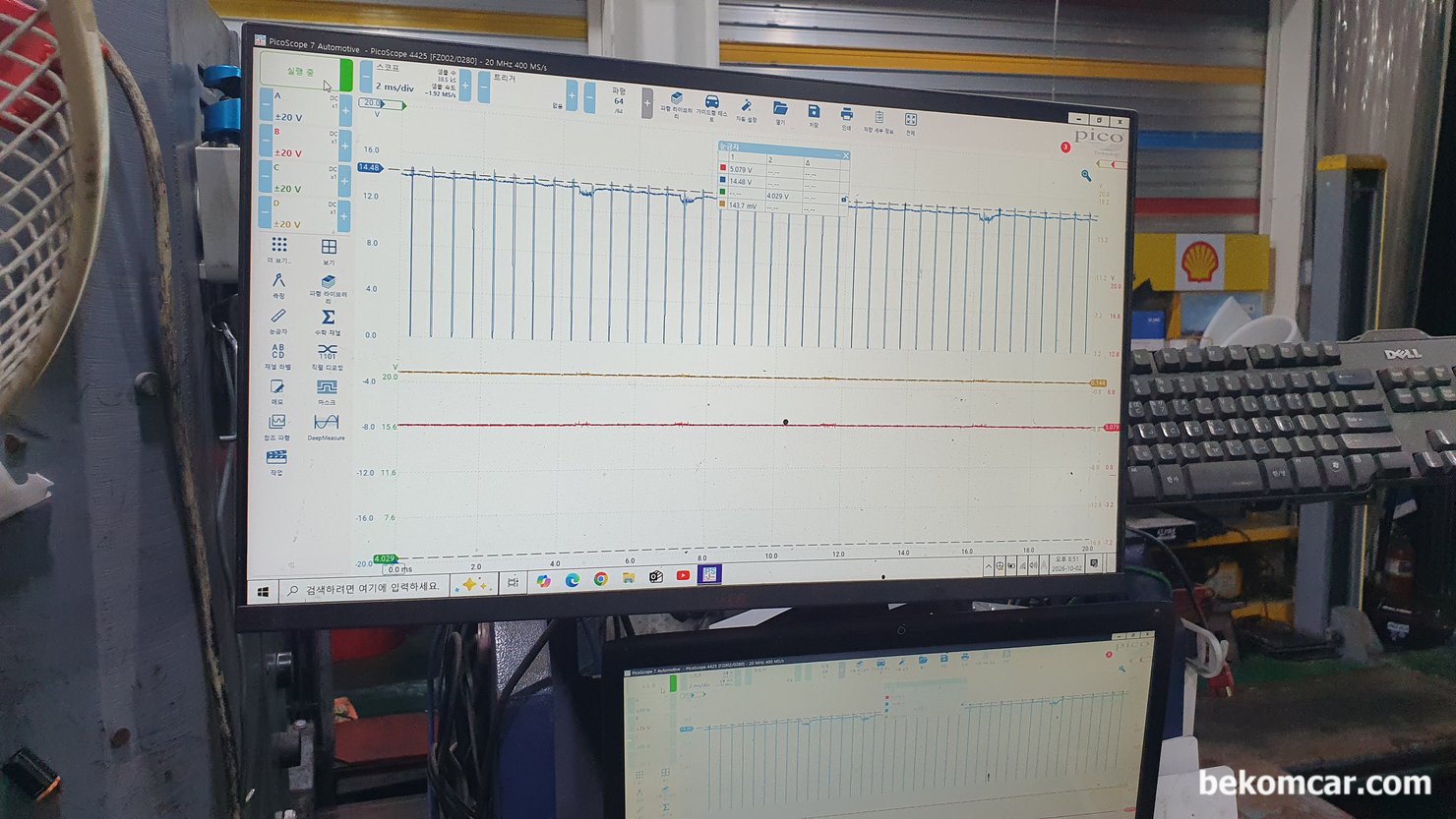

2015년 푸조 2008 차량으로 고장코드가 'P0405 EGR밸브 포지션 측정 - 단선 또는 접지 단락' 이다. EGR 5개 와이어를 추적하여 ECM 에서 배선에 피어싱 프로브를 연결한다. 다음에 피코 4425 오실로스코프 를 활용하여 EGR 상태를 진단하고 있다. EGR 센서 시그널이 측정되지 않고 있다.

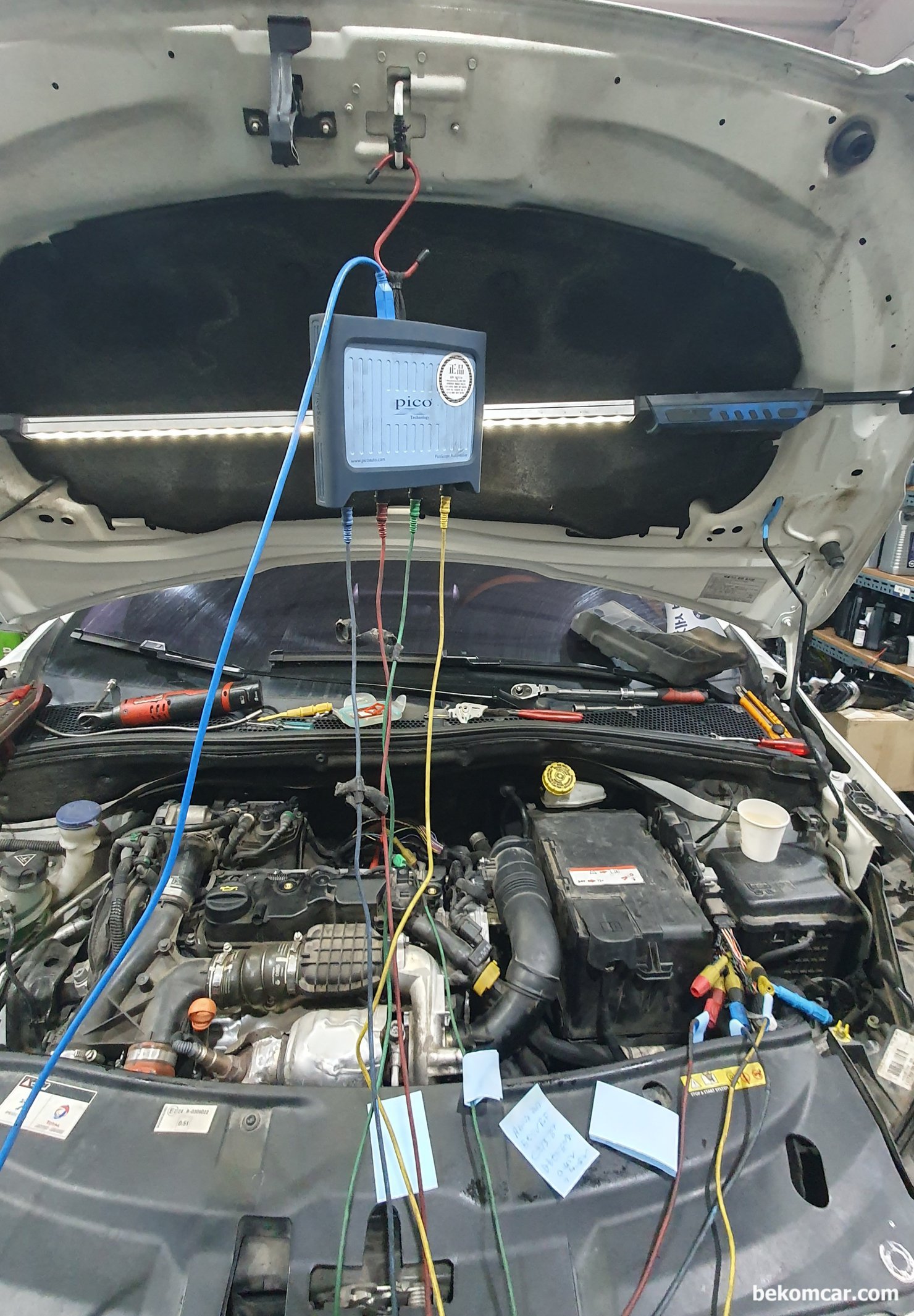

2015년 푸조 2008 차량으로 고장코드가 'P0405 EGR밸브 포지션 측정 - 단선 또는 접지 단락' 진단과정이다. EGR 부터 ECM까지 배선상태는 모두 정상이며, 파워, 그라운드, 5VRef 전압, PWM제어 시그널 등 모두 정상이다.

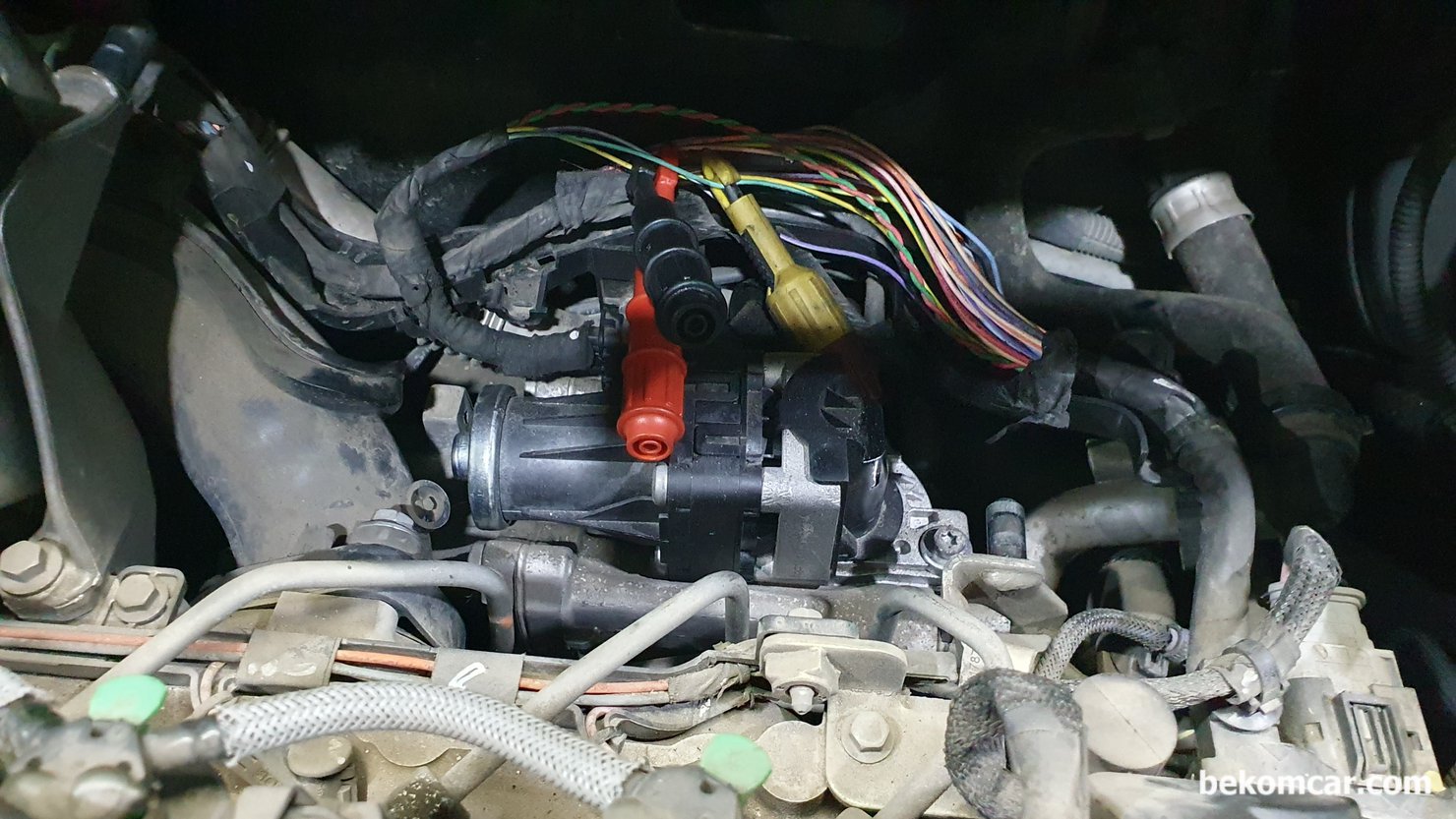

2015년 푸조 2008 차량으로 고장코드가 'P0405 EGR밸브 포지션 측정 - 단선 또는 접지 단락' 진단 과정으로 EGR 커넥터 에서 배선 상태를 확인한다. 항상 모든 모듈은 파워, 그라운드 그리고 시그널은 기본으로 점검한다. 모듈에서 ECM까지 전체적인 배선 상태가 정상인지도 확인한다.

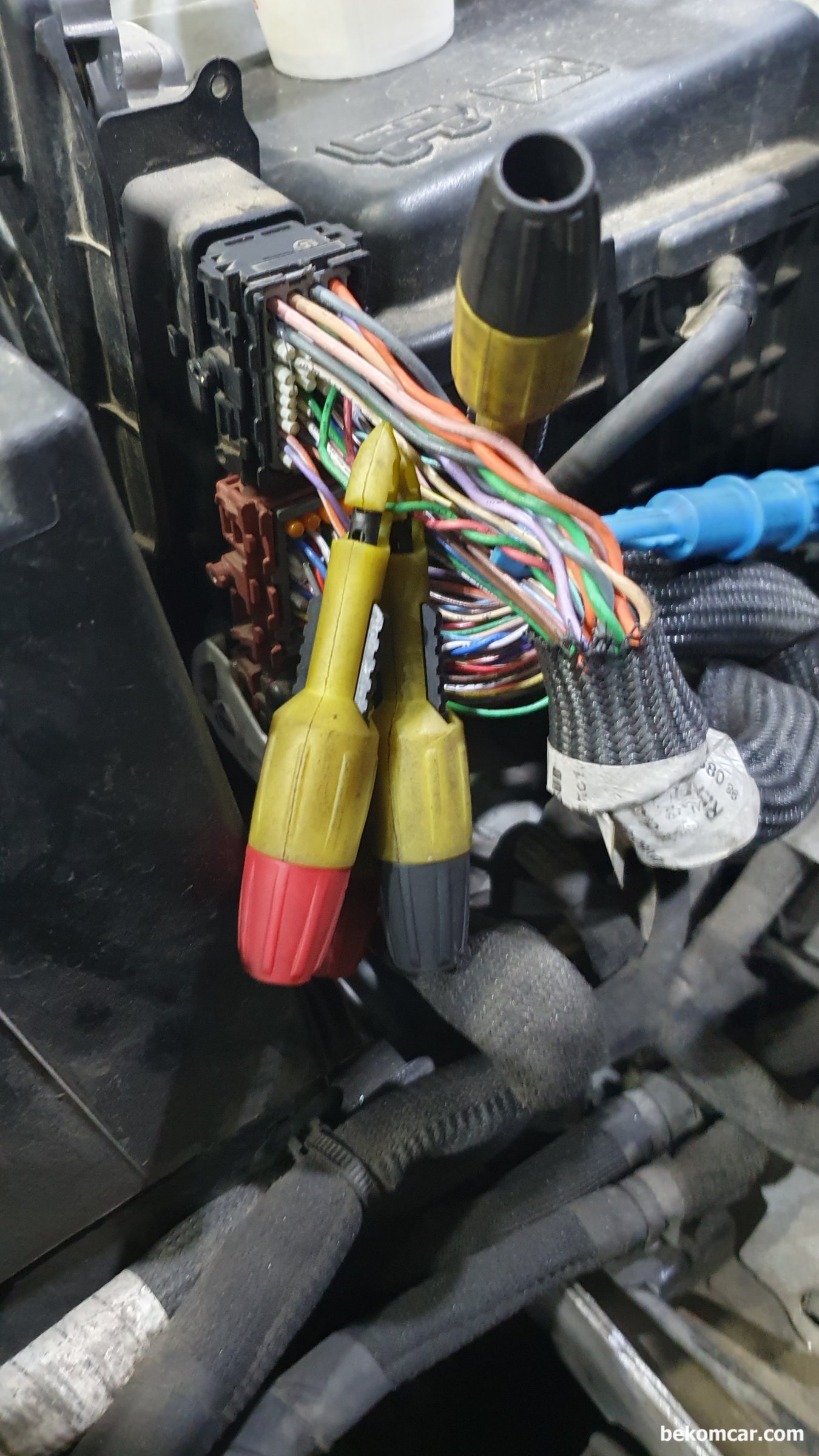

2015년 푸조 2008 차량으로 고장코드가 'P0405 EGR밸브 포지션 측정 - 단선 또는 접지 단락' 고장코드 진단으로 ECM에서 EGR 파워, 그라운드 5VRef전원, PWM 제어 시그널 과 센서 시그널 배선을 찾아서 오실로스코프로 확인하는 과정이다.

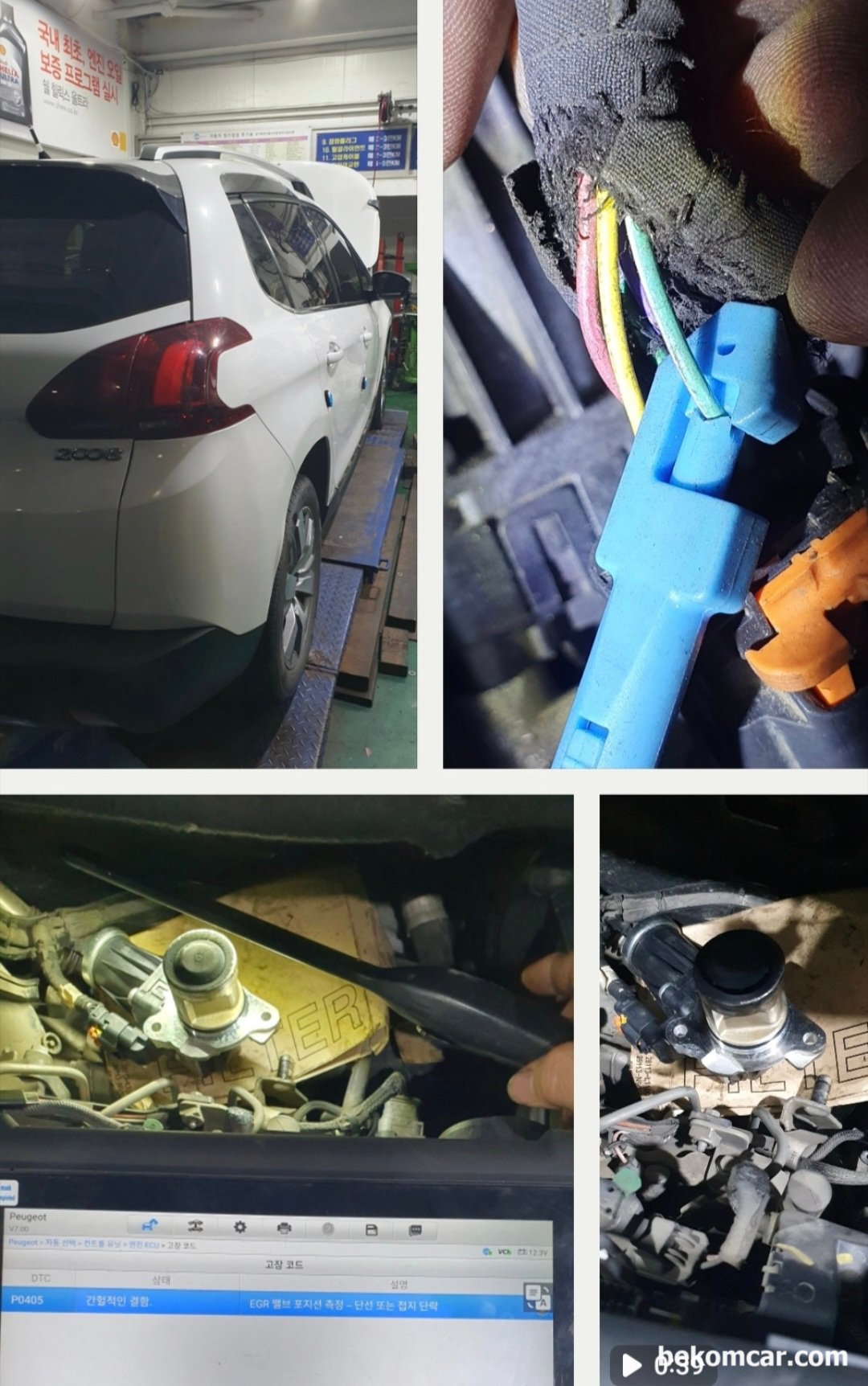

2015년 푸조 2008 차량으로 고장코드가 'P0405 EGR밸브 포지션 측정 - 단선 또는 접지 단락' 사례이다. 진단기로 강제구동 해보니 EGR 열리는 것은 아주 잘 된다. 하지만 포텐셔미터 포지션을 ECM 으로 보내지 못하고 있다. EGR 내부 센서 단락으로 진단된다. EGR 작동 영상 https://www.youtube.com/shorts/-C3x0ELddCw
