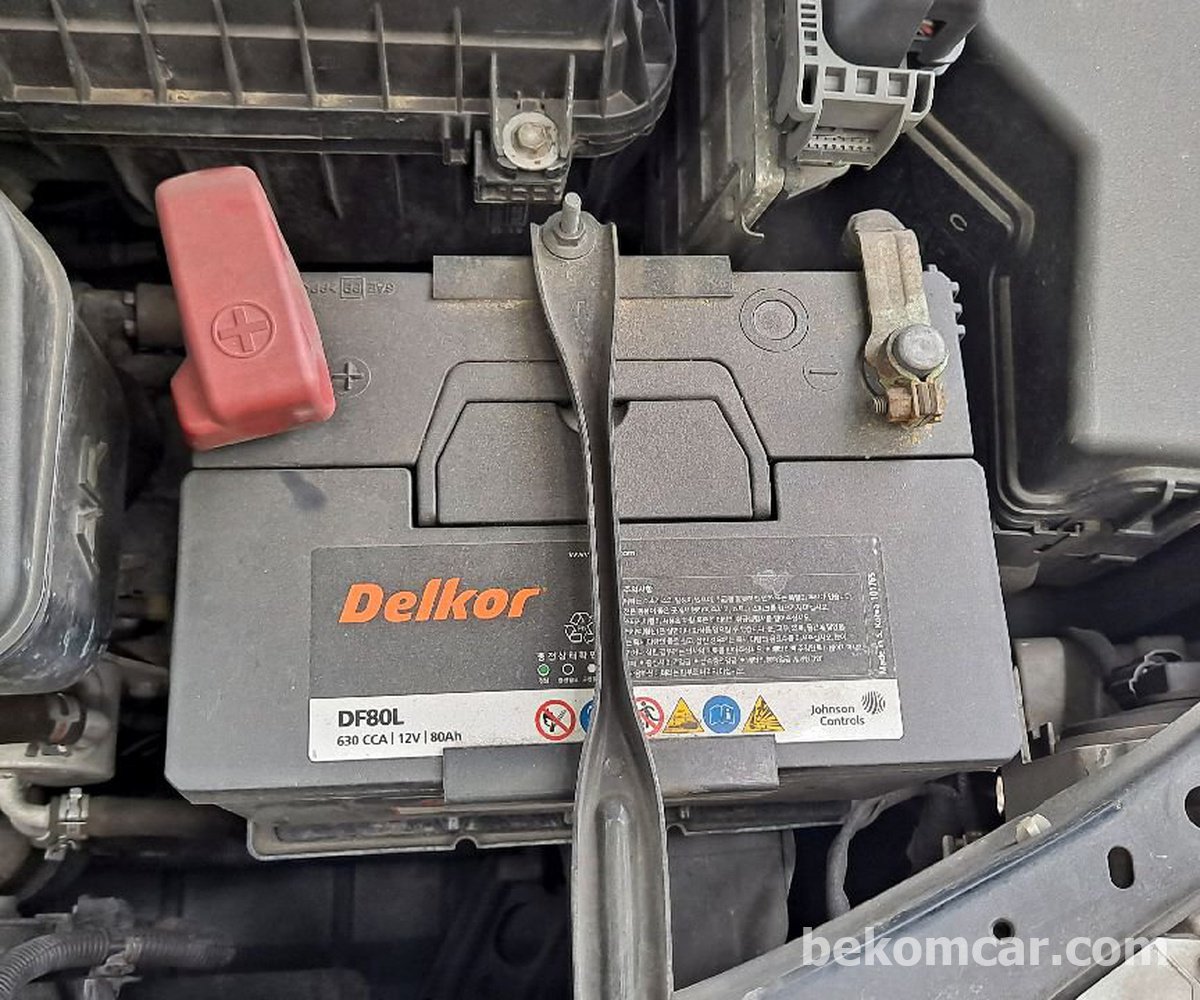

(1) 拆下 Camry2.5 电池连接器
为安全起见，请先拆下电池负极连接器，然后再拆下正极连接器。使用 10 毫米扳手。-
[Toyota, 火花塞更换]
第六代和第七代凯美瑞 2.5L (2AZ-FE)
(2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 201, 2016)
编辑日期: 2021年8月25日 11:32
所需的火花塞是 Denso #SK16HR11，扭矩为 19Nm（14lbs ft）。拆下发动机盖、线圈组和电池端子的 10 毫米螺母和螺栓。线圈组连接器非常脆弱。使用带 3/8" 或 1/2" 棘轮的 16 毫米火花塞插座。
断开电池时，先接负极 接电池时，先接正极。仅使用 Denso 或 NGK。 丰田线圈组连接器相当脆弱。因此，只需卸下螺栓并将所有线圈一起拉出，而无需断开连接器。
工具和扭矩
- 火花塞扭矩为 19Nm (14lbs ft)
- 用于发动机盖、线圈组和电池端子的 10 毫米螺母或螺栓
- 扭矩扳手，10mm 套筒
- 电装火花塞，SK16HR11
详细流程
- 断开电池，先负极再正极
- 拆下发动机盖、两个 10 毫米螺母或仅 3 个索环。
- 卸下 10 毫米螺栓以卸下线圈组。
- 断线时的极度小心是没有好处的。剪辑会断裂。
- 16 毫米 (5/8") 火花塞插座，用于卸下火花塞。只需 5" 延伸就足够了。
线圈垫圈也应拆除。线圈顺序无关紧要。一些最近的型号需要 14mm 套筒和 8mm 线圈组螺母。真正的火花塞带有预间隙。

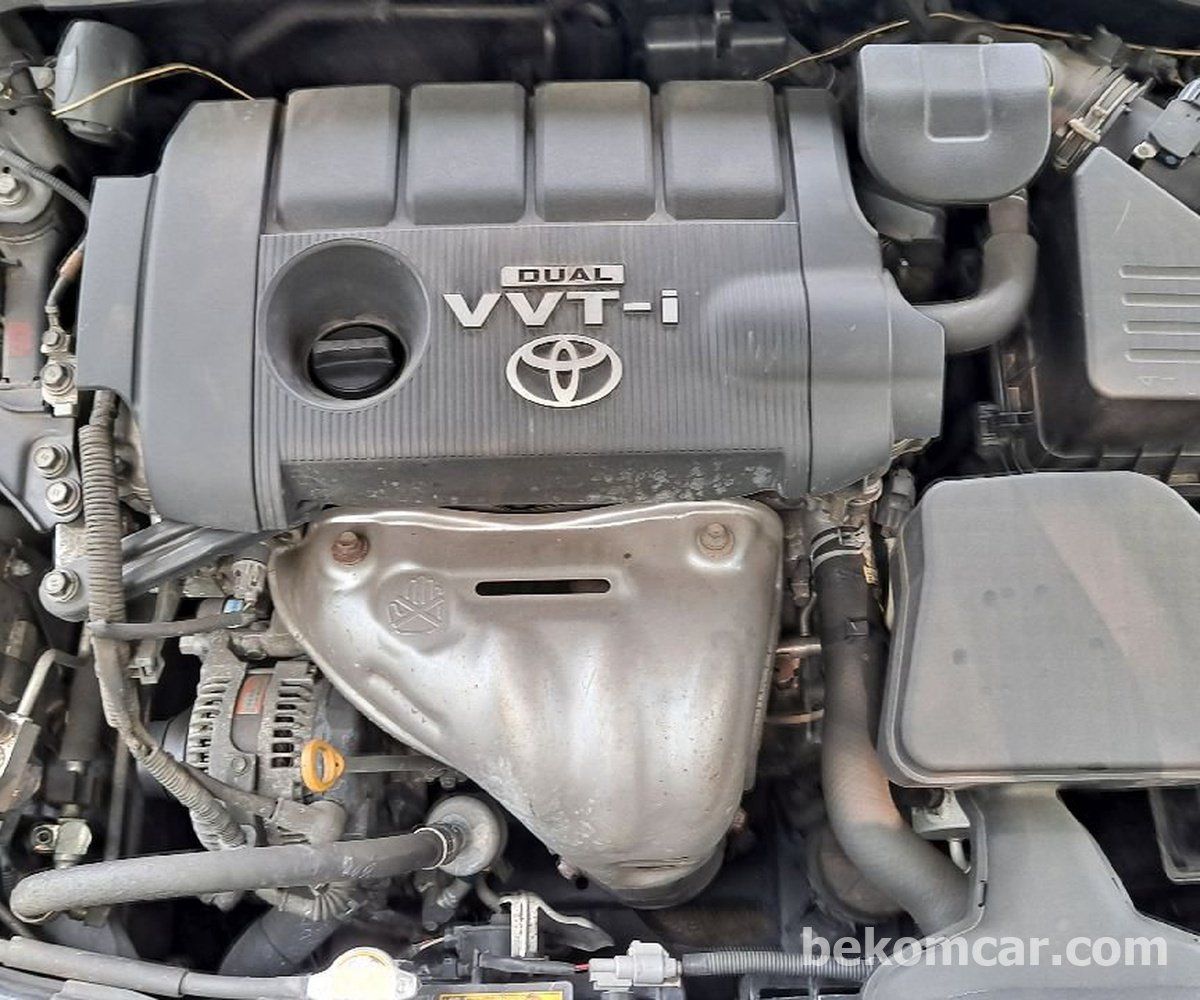

(2) 拆下 Camry2.5 发动机设计盖
有三个固定发动机罩的垫圈。只需轻轻拉下盖子。-
发动机罩索环位于前部中央。-

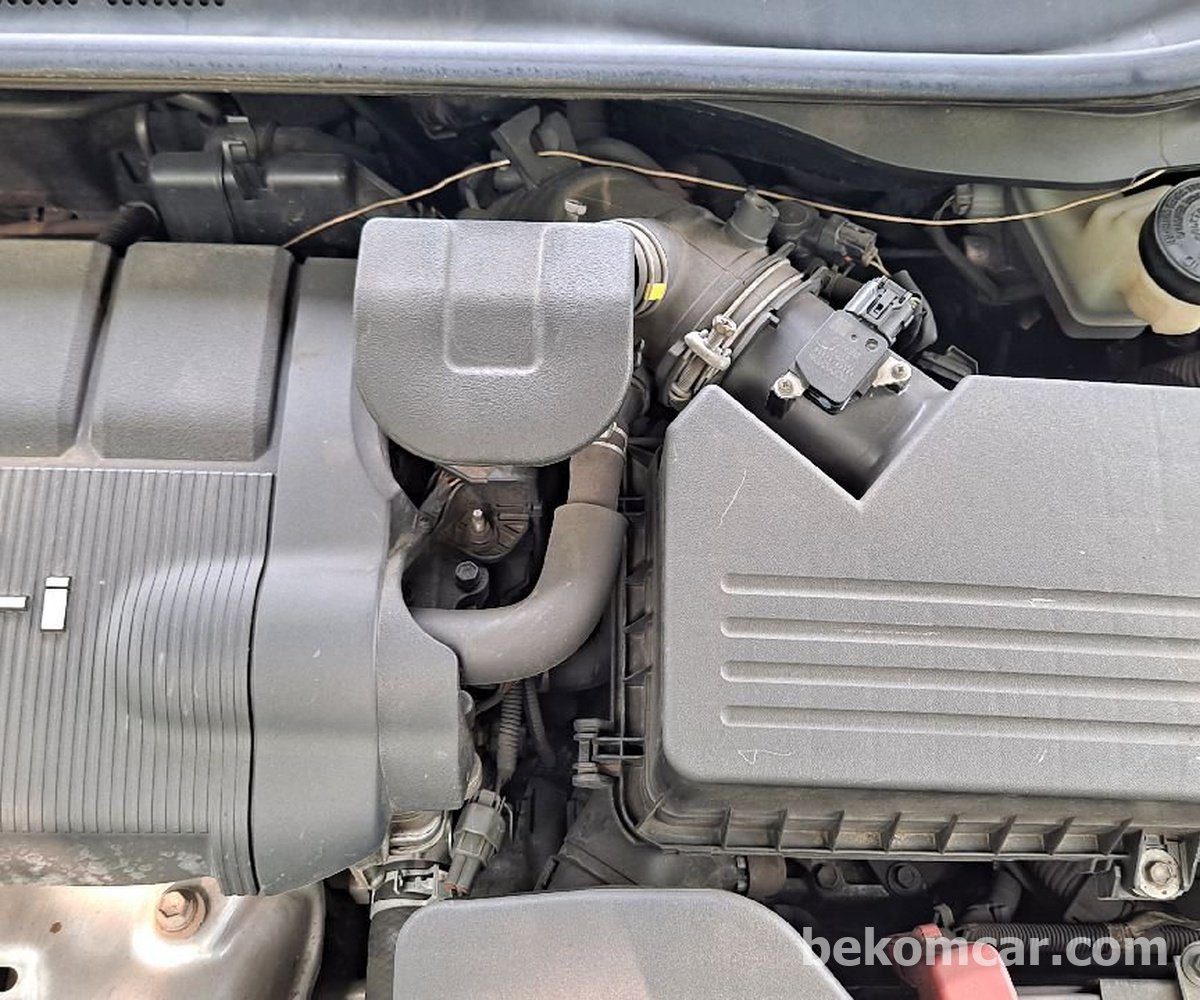

发动机罩索环位于左后方。-
发动机罩索环位于右后方。-

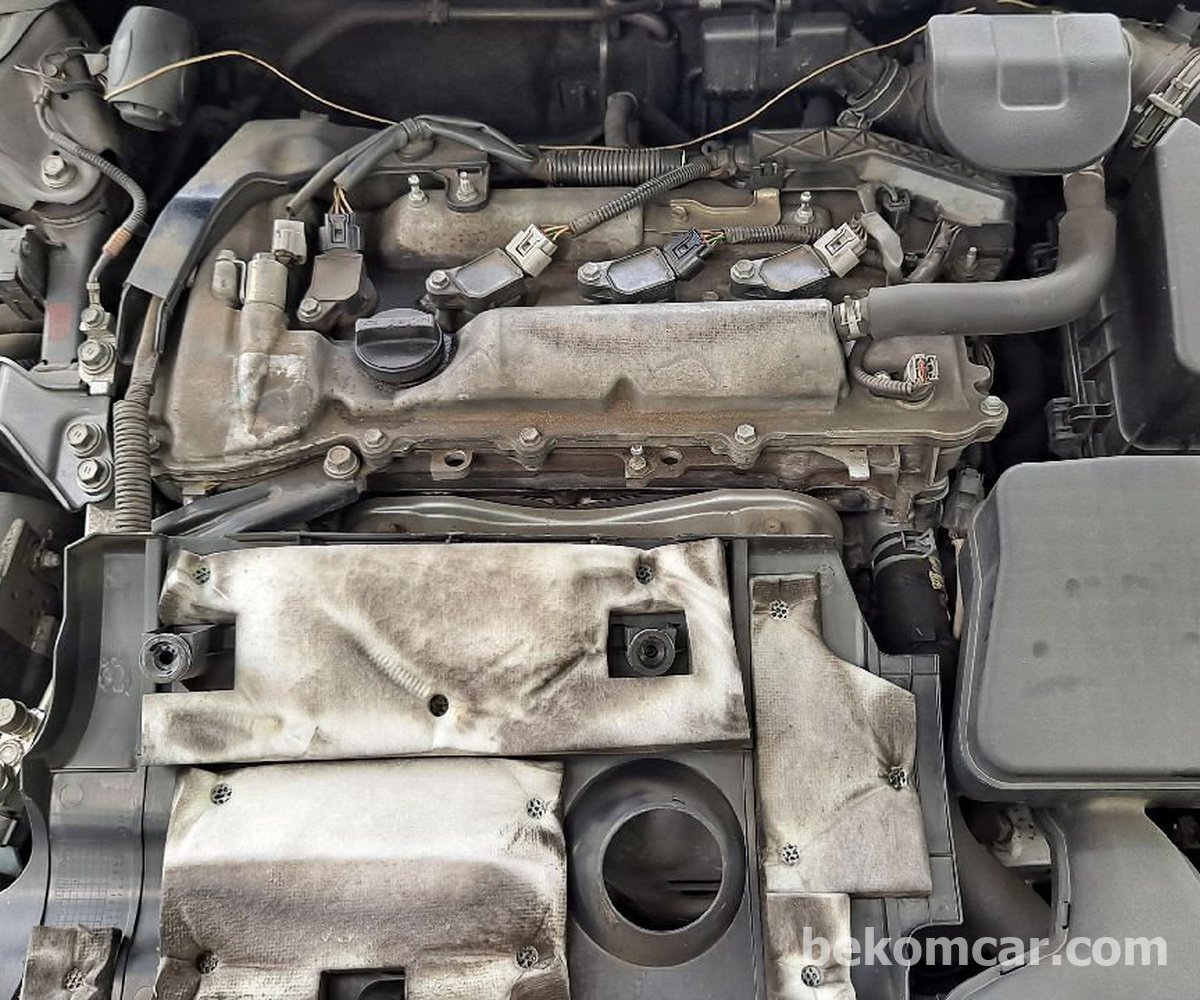

(3) 拆下 Camry2.5 线圈包

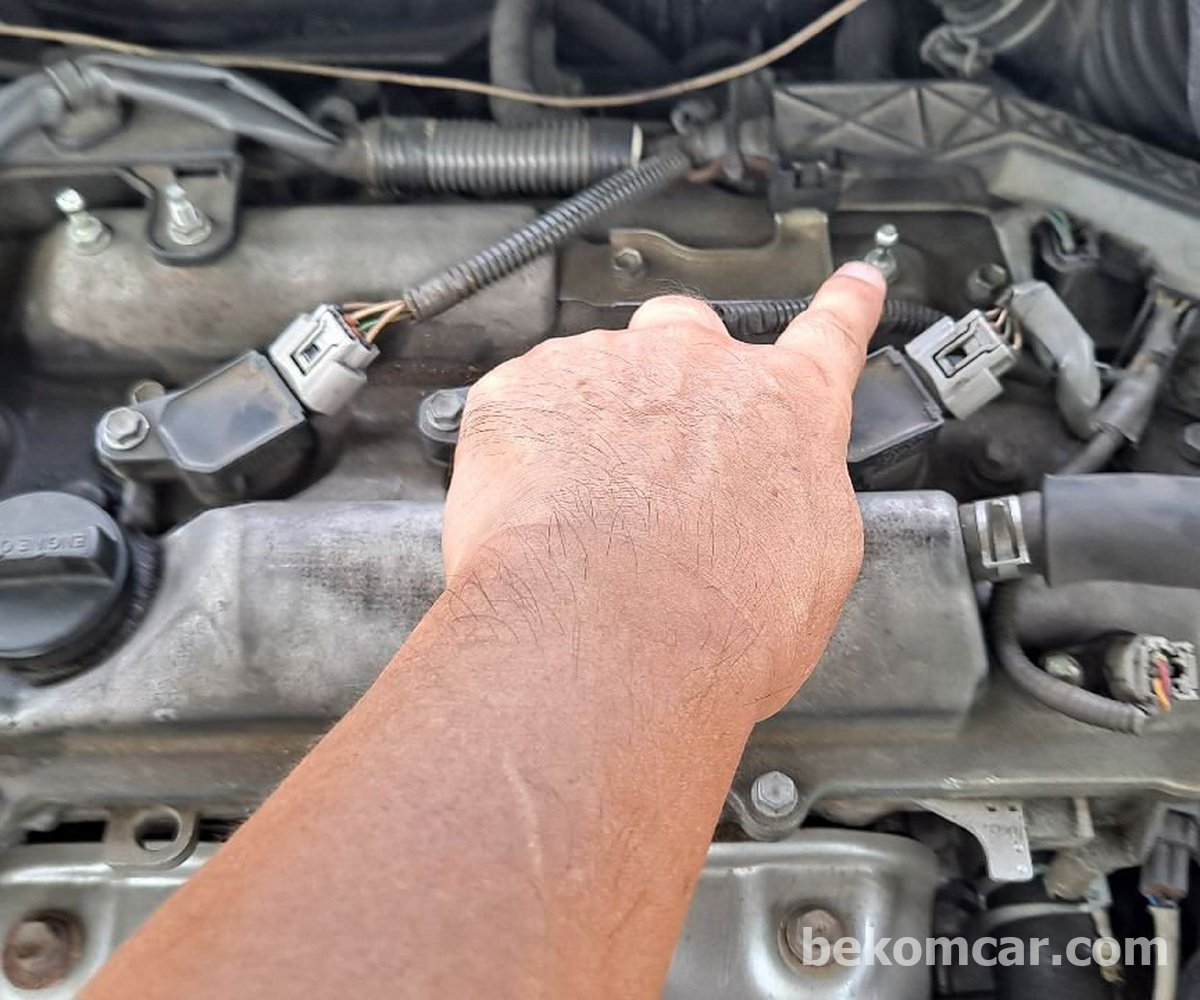

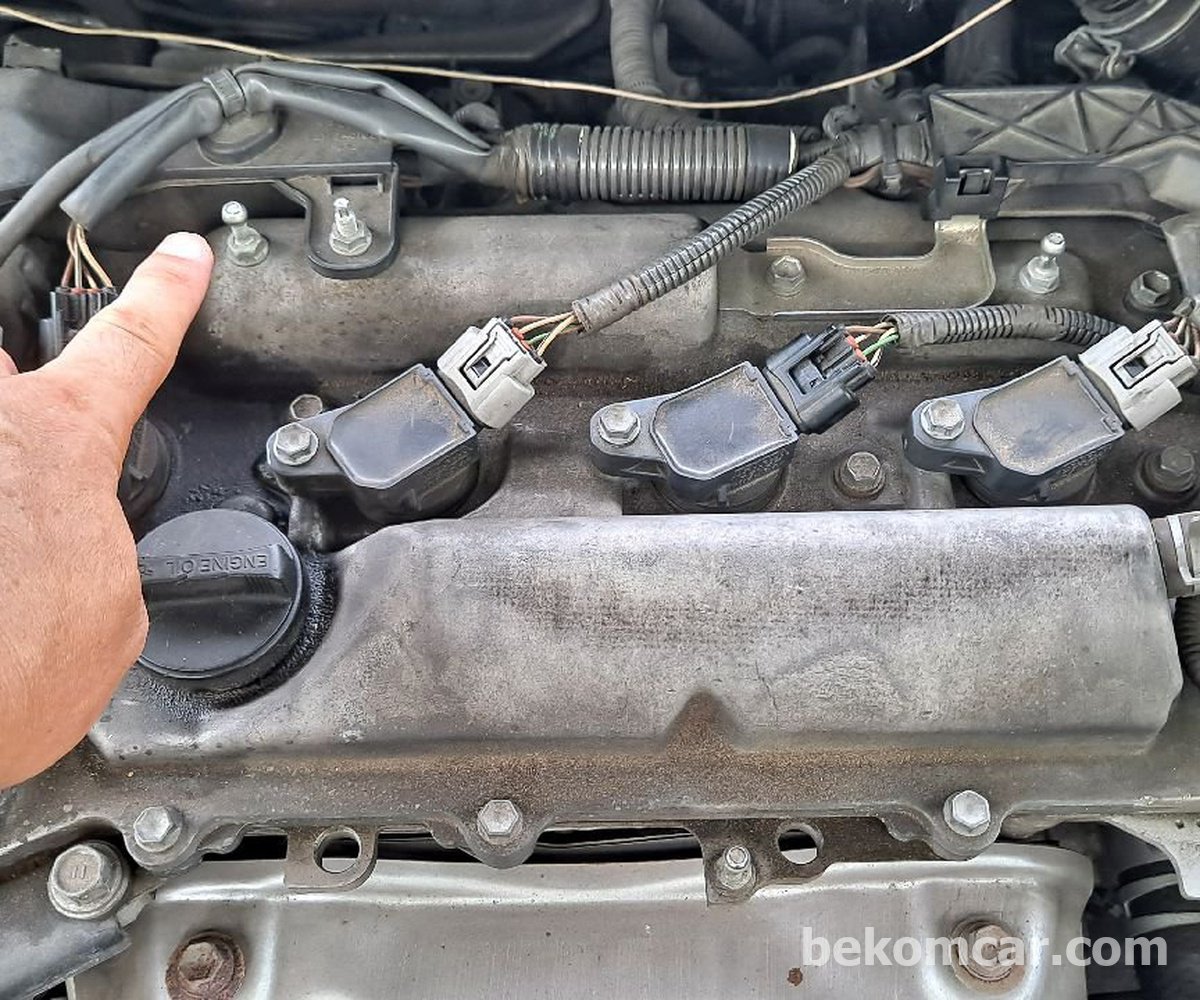

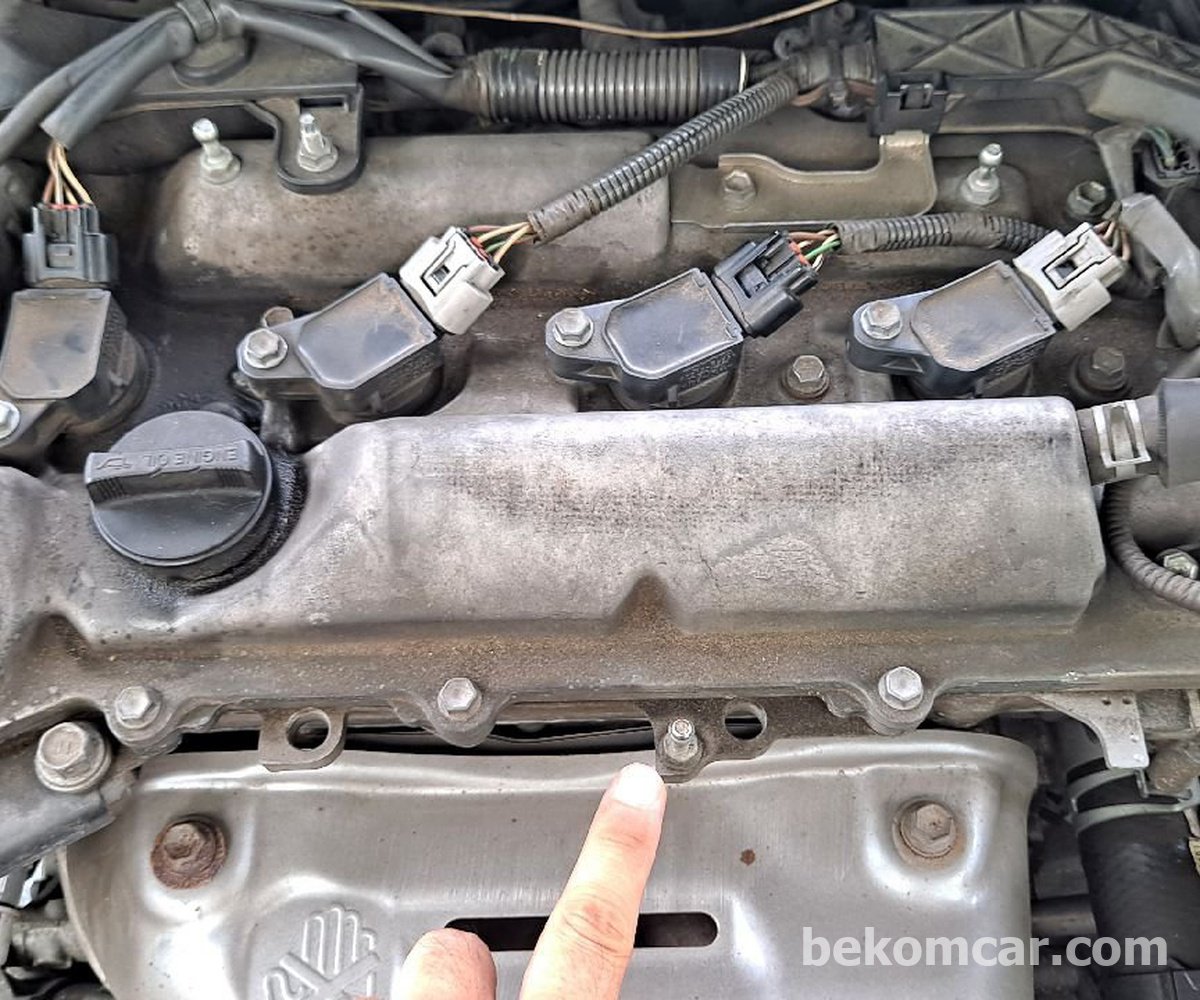

第一个和第三个黑色连接器尖端非常脆弱。拆下固定线圈组的 10 毫米螺栓。-

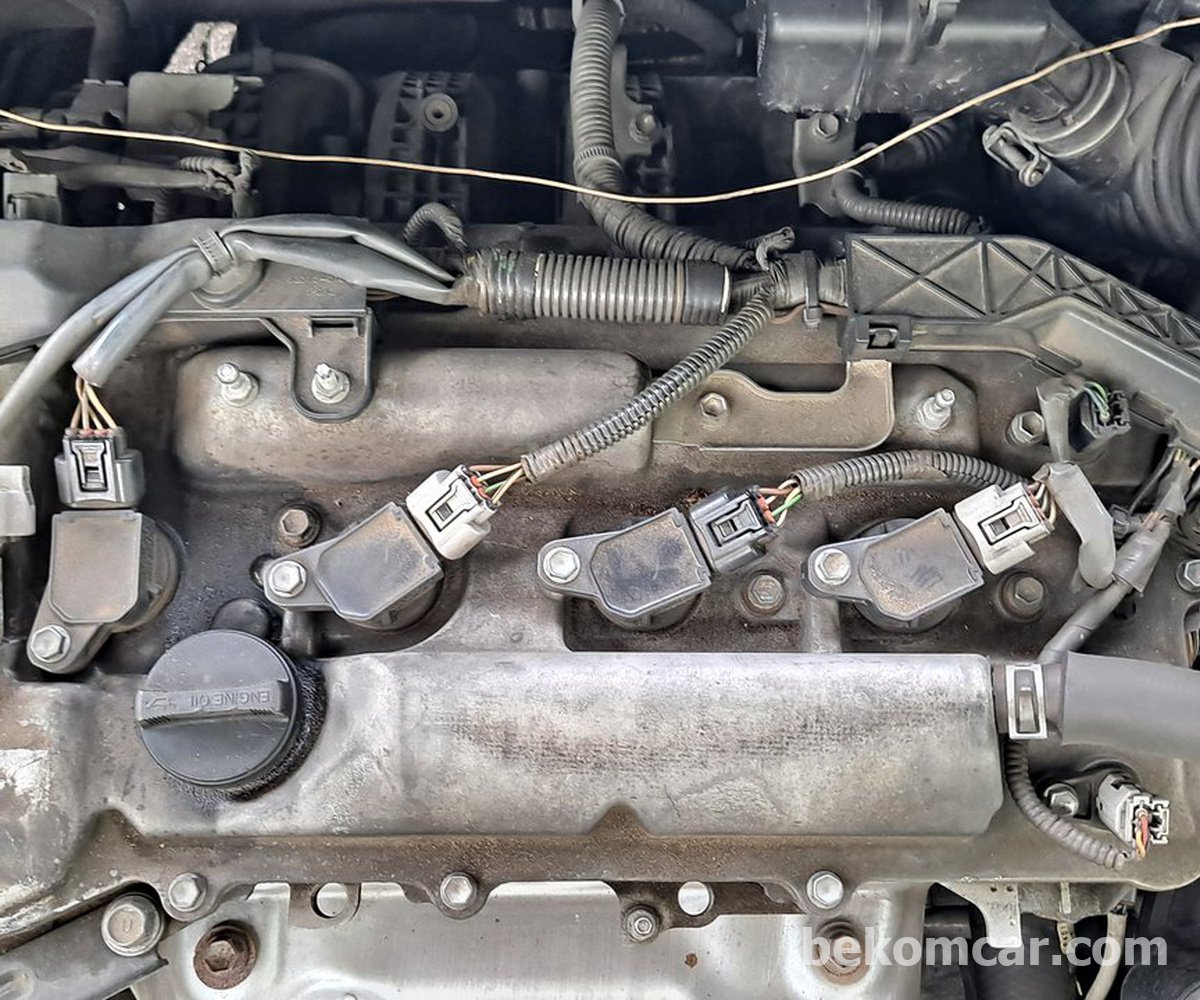

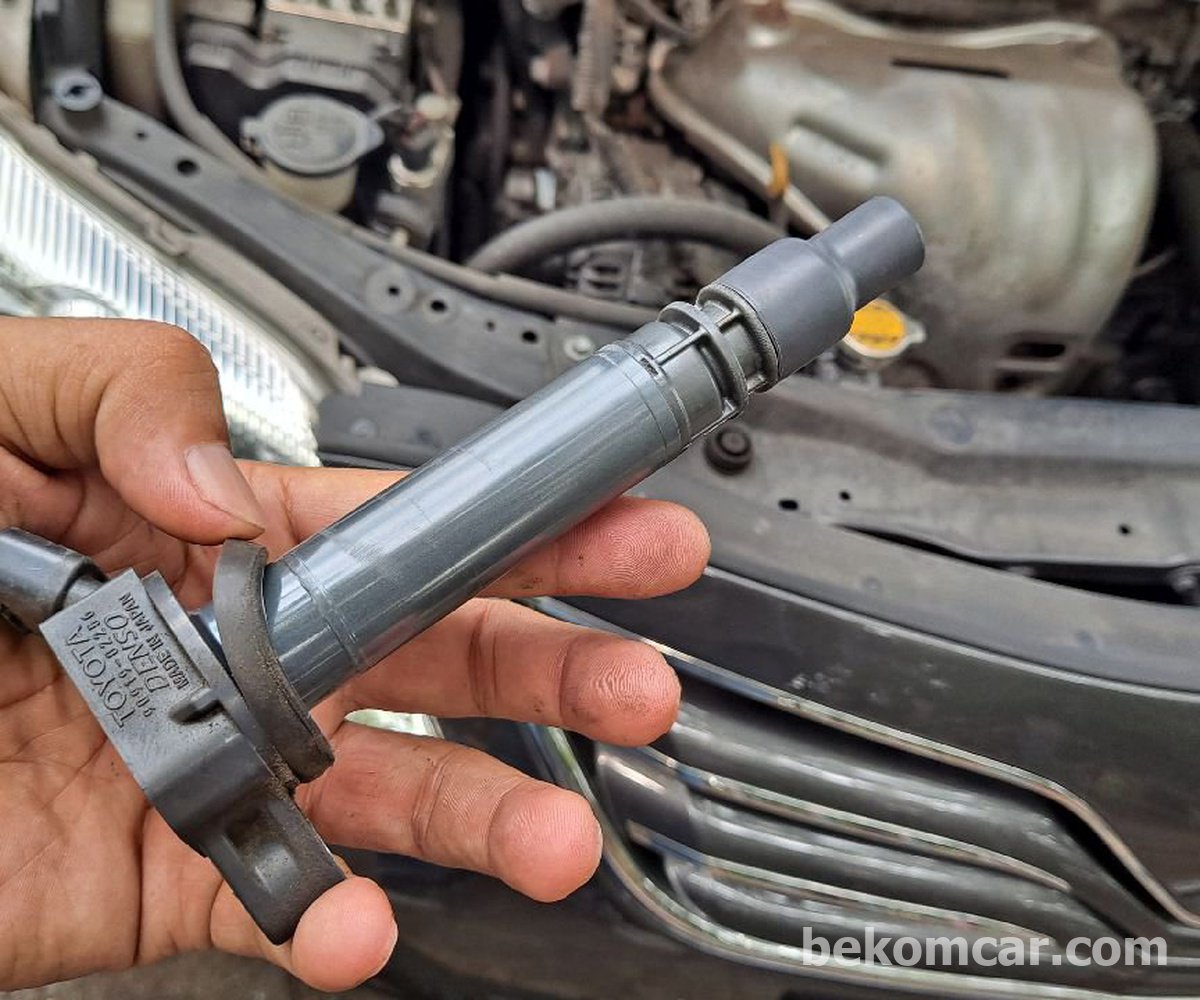

轻轻拉下线圈包。有四个线圈包。只需扭动一下即可拉下线圈包。-

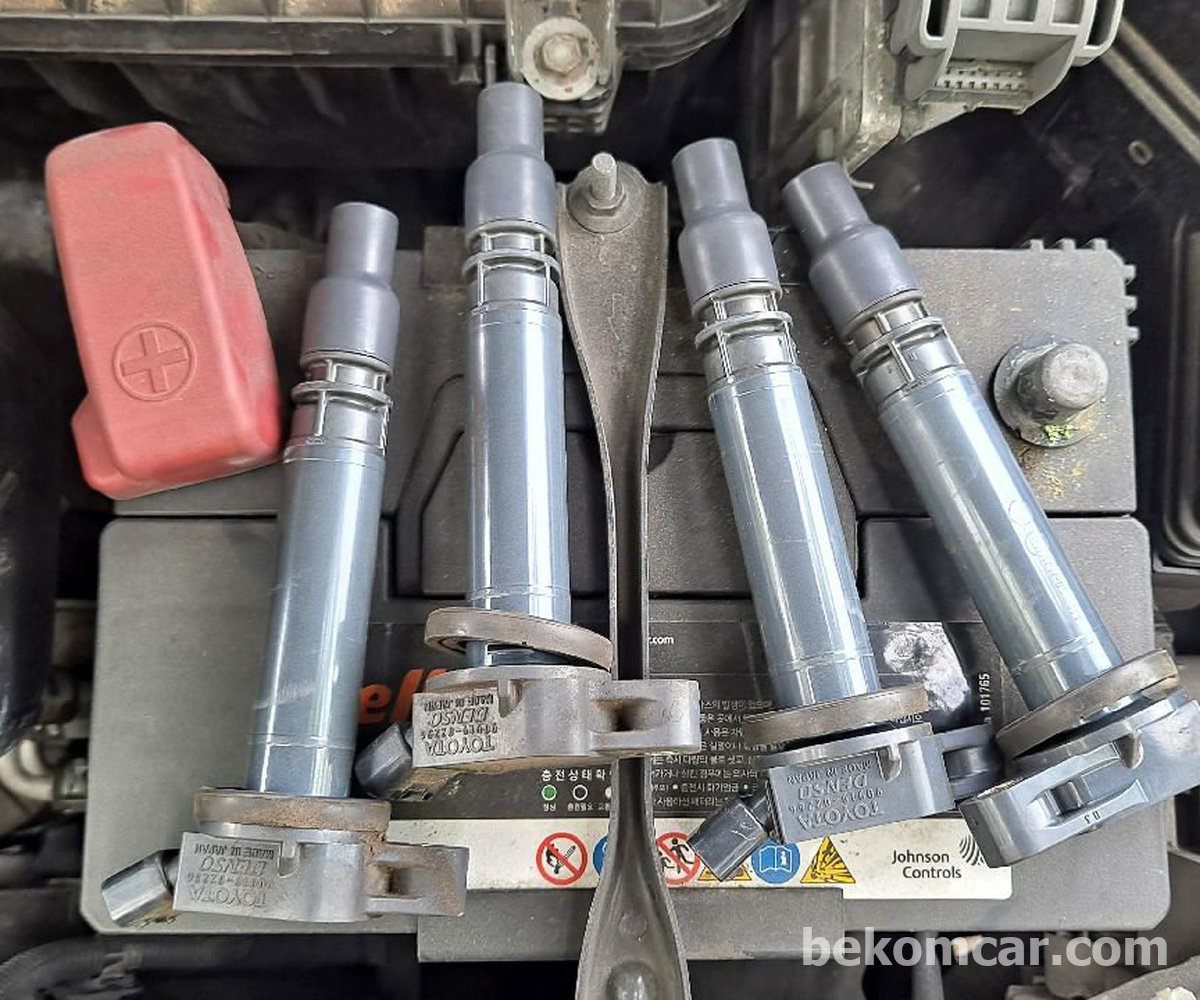

取下所有四个线圈包，如果有任何污染物，请目视检查线圈。-
(4) 拆卸凯美瑞2.5火花塞

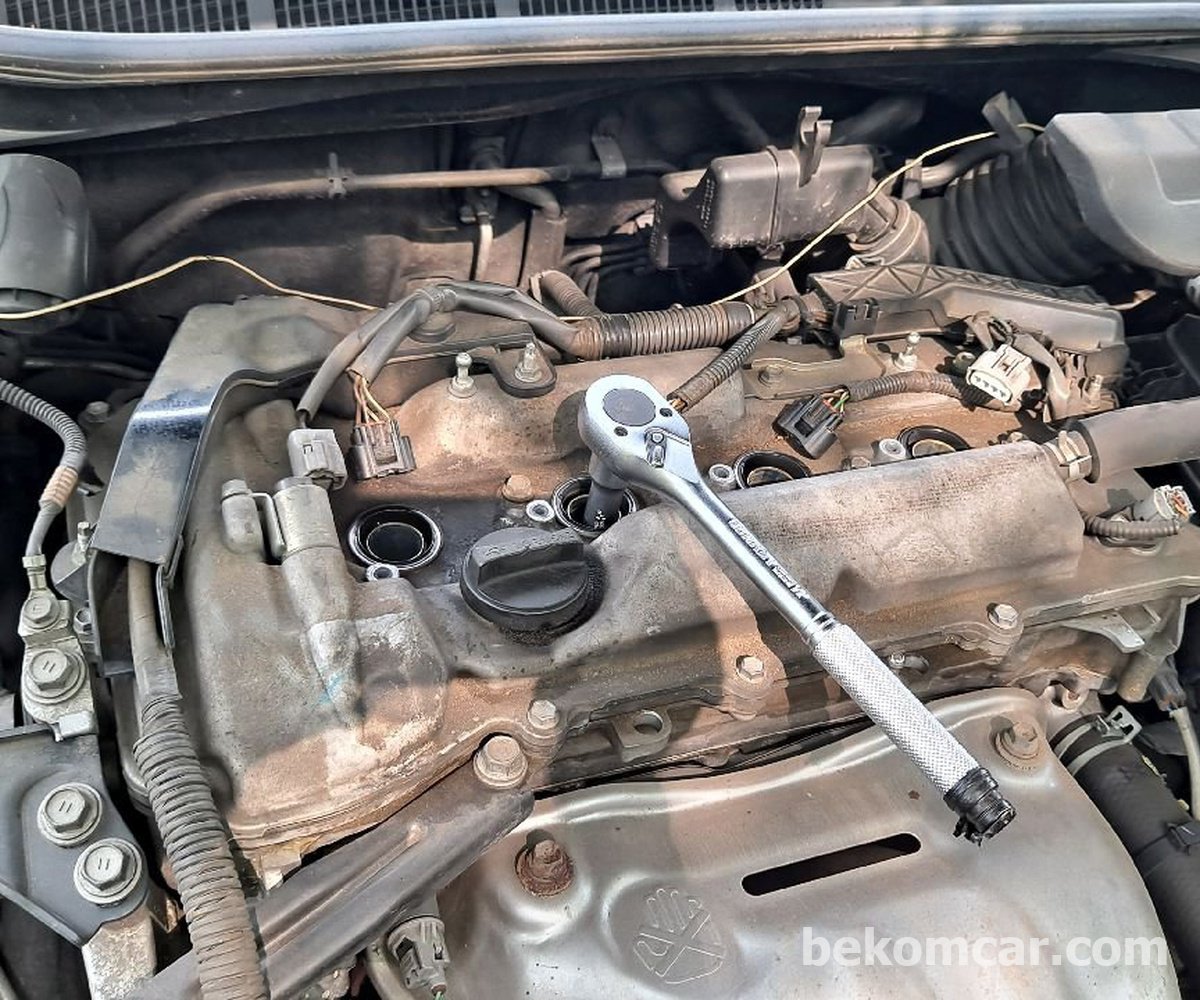

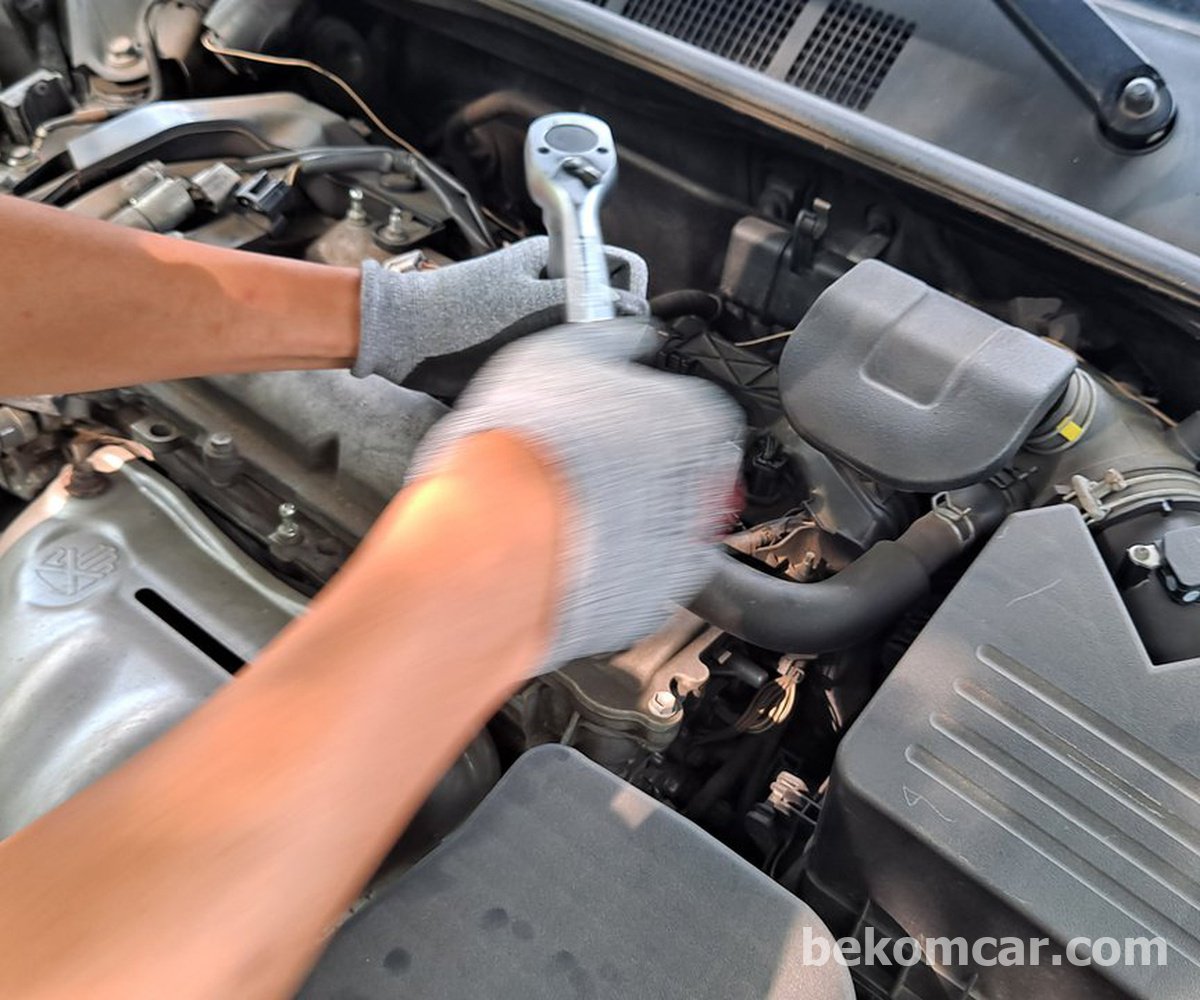

取下线圈组后取下火花塞。使用带 3/8" 或 1/2" 棘轮的 16 毫米火花塞插座。-

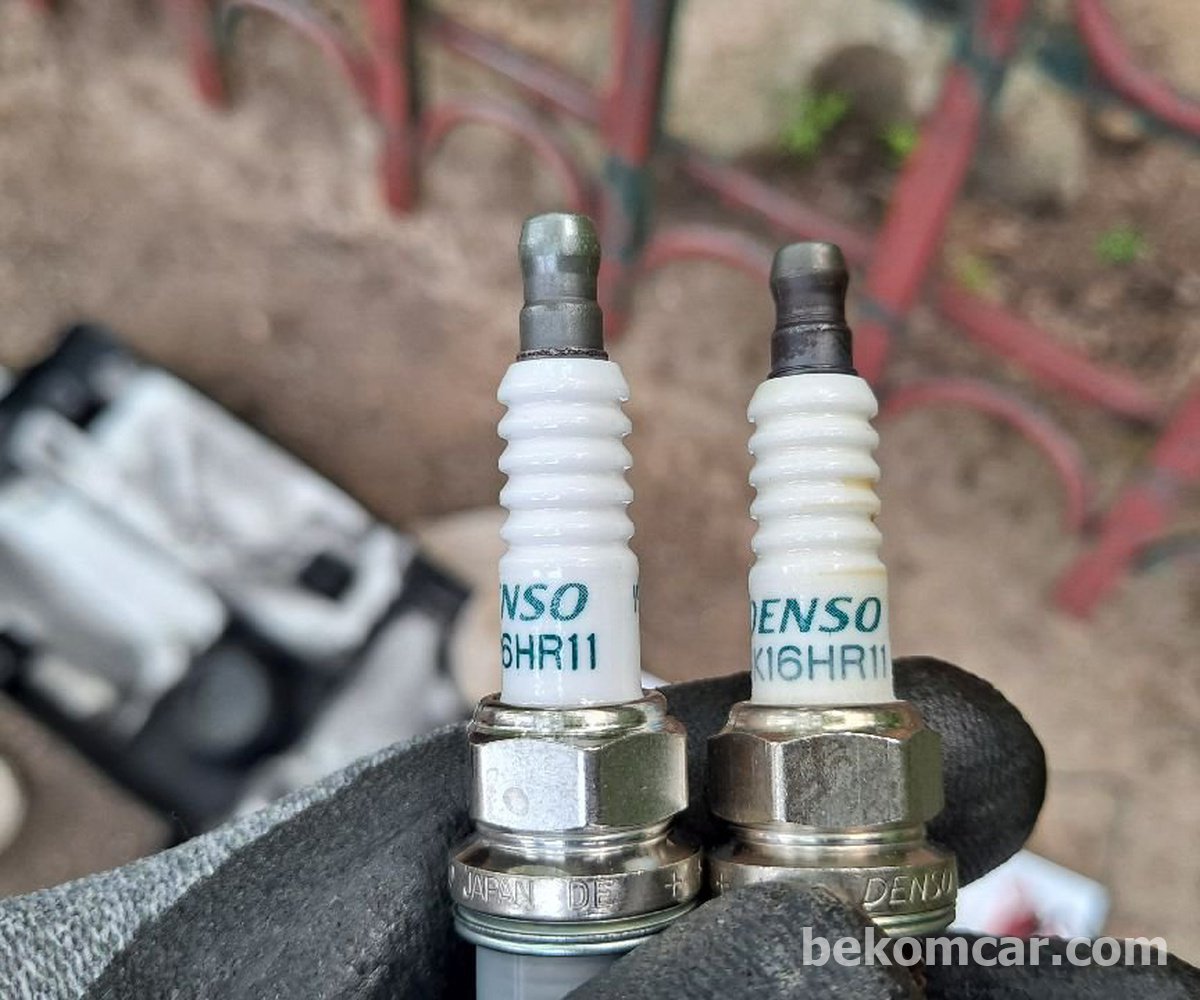

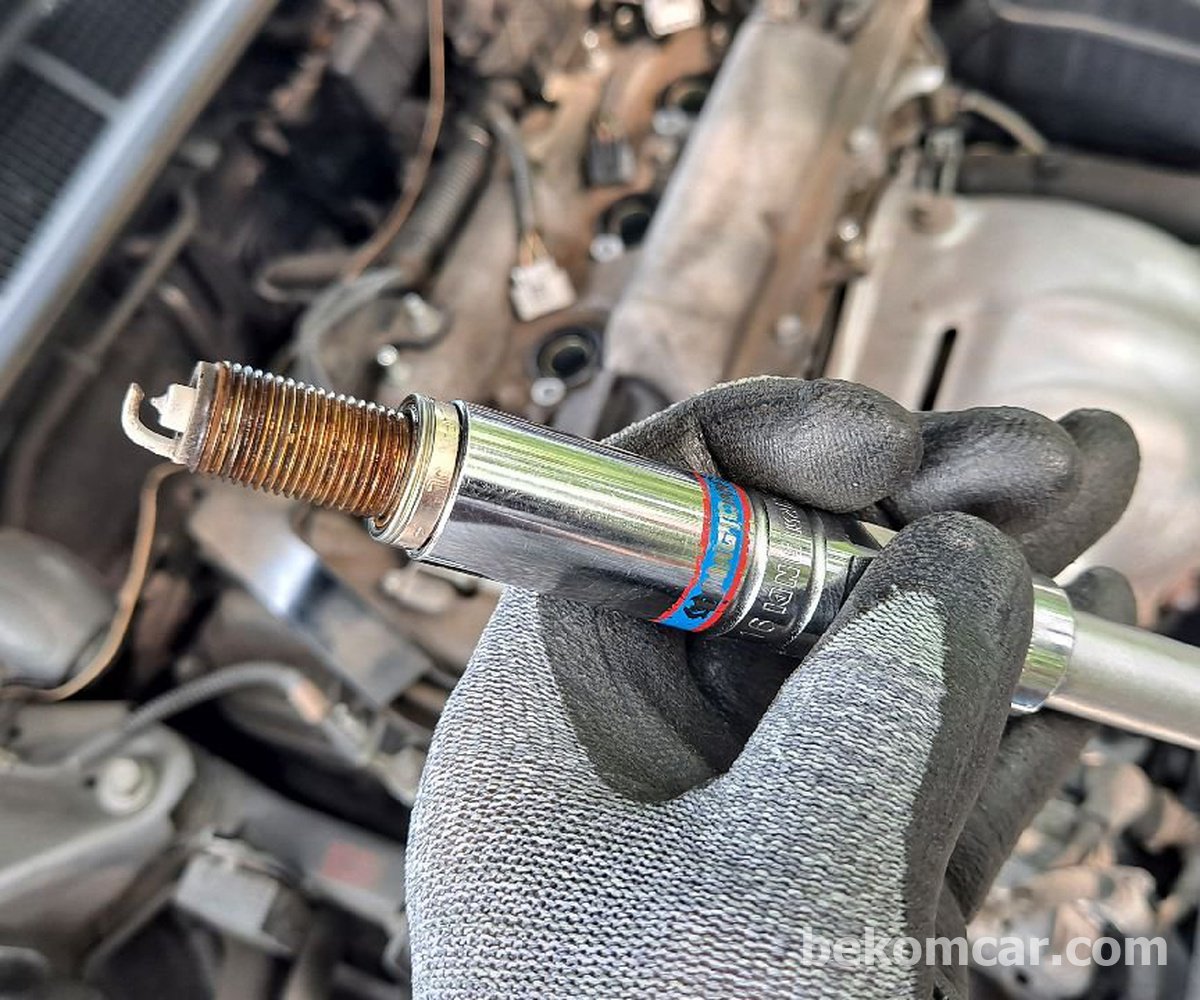

检查火花塞电极、任何油、碳粉和其他污染物。-
拆下所有火花塞后，准备好新的火花塞进行安装。-
(5) 安装凯美瑞2.5火花塞

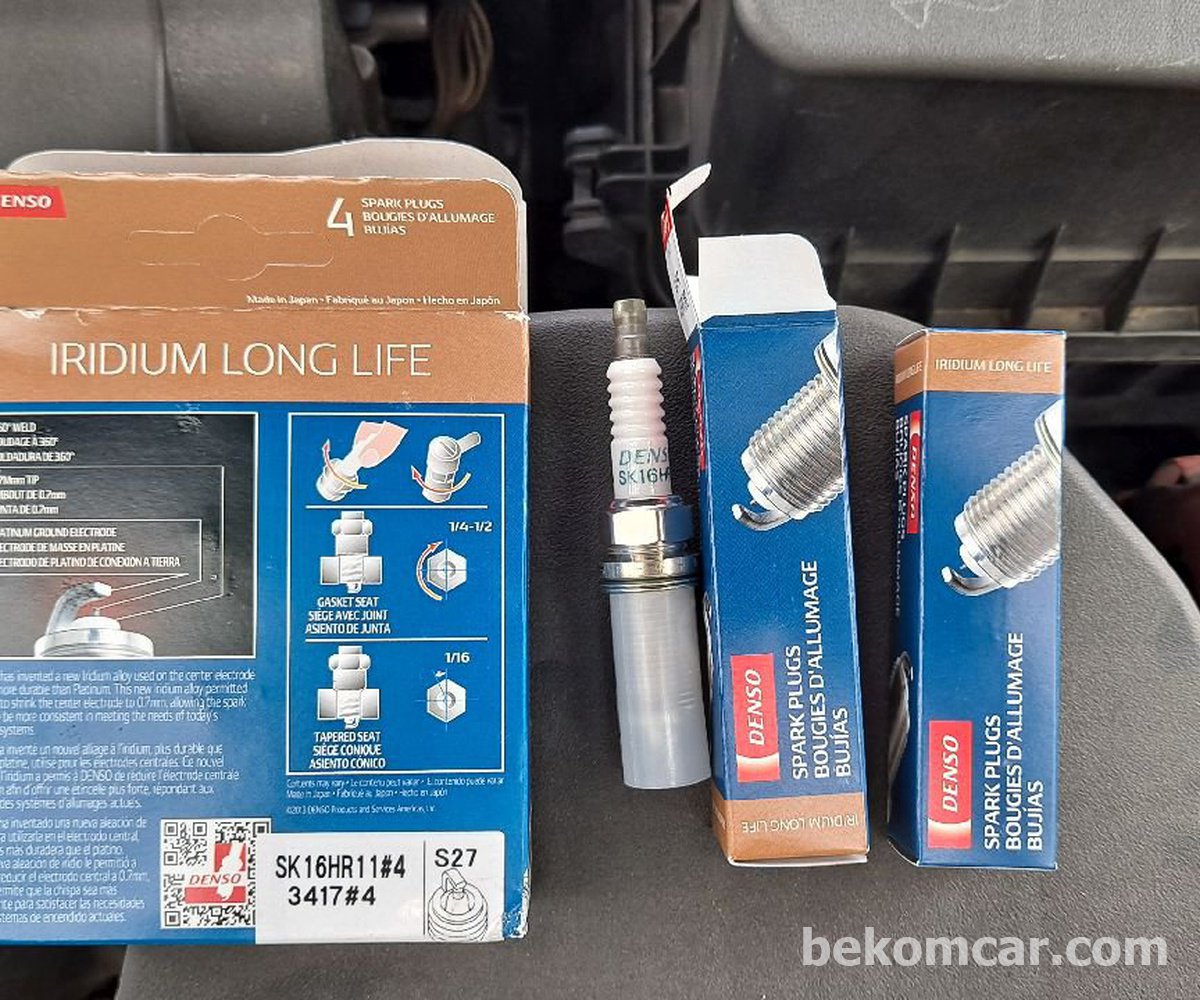

确保新火花塞与安装的火花塞相同。-
使用磁性火花塞插座，轻轻插入火花塞，塞紧插头。对所有四个火花塞重复此操作。-

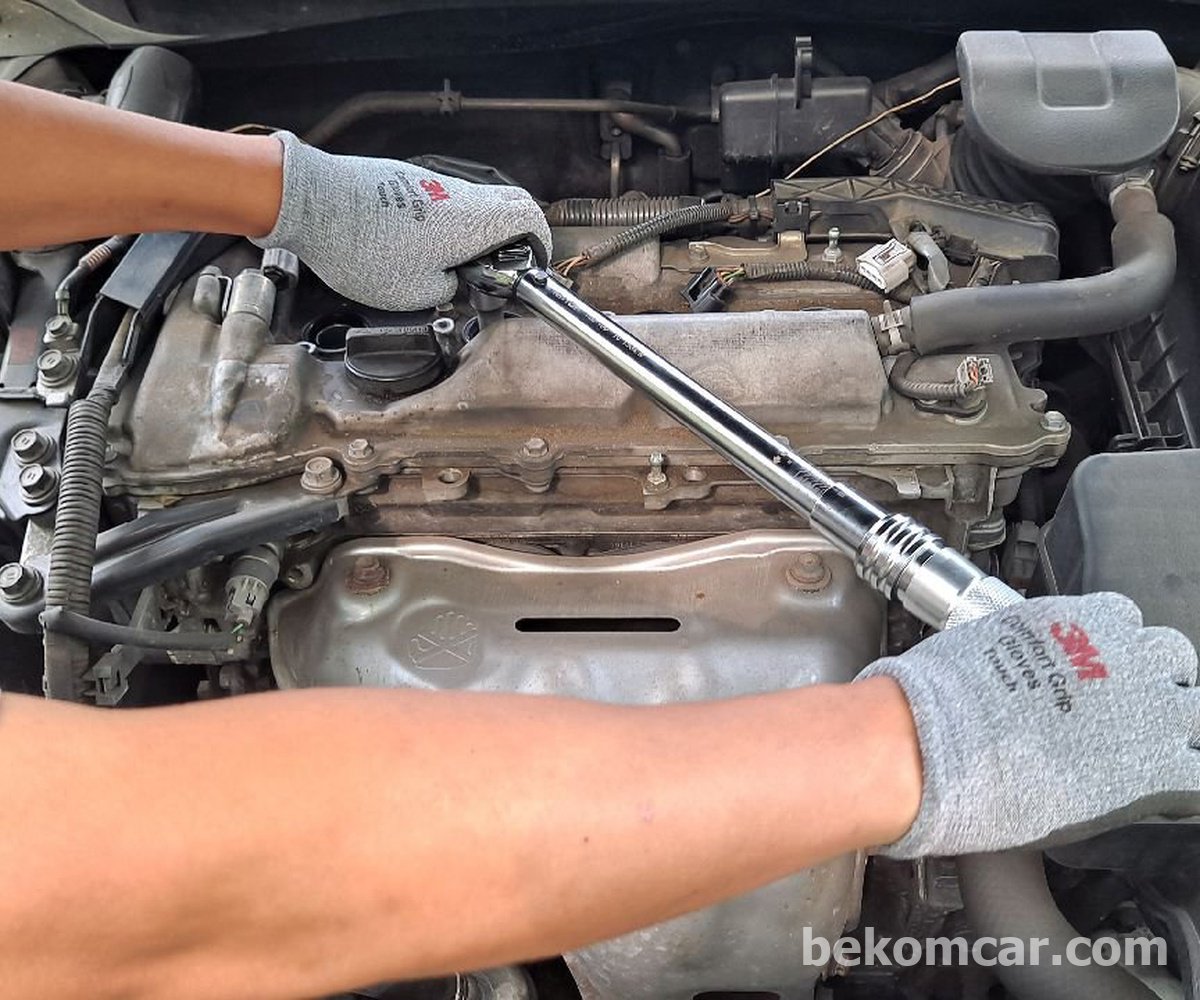

使用扭矩扳手，将火花塞拧紧至 19Nm (14lbs ft)。不要过度拧紧火花塞。不需要防卡润滑。-
然后轻轻插入所有四个线圈包。确保在插入线圈组时听到“咔哒”声。拧紧 10 毫米螺栓。拧紧螺栓即可。-
(6) 完成凯美瑞2.5火花塞更换
装回发动机设计盖。只需将盖子与每个角落相匹配，并与索环相匹配。轻轻推动设计盖板使其稳固就位。然后，先将电池与正极接线柱连接，然后再连接负极接线柱。-
