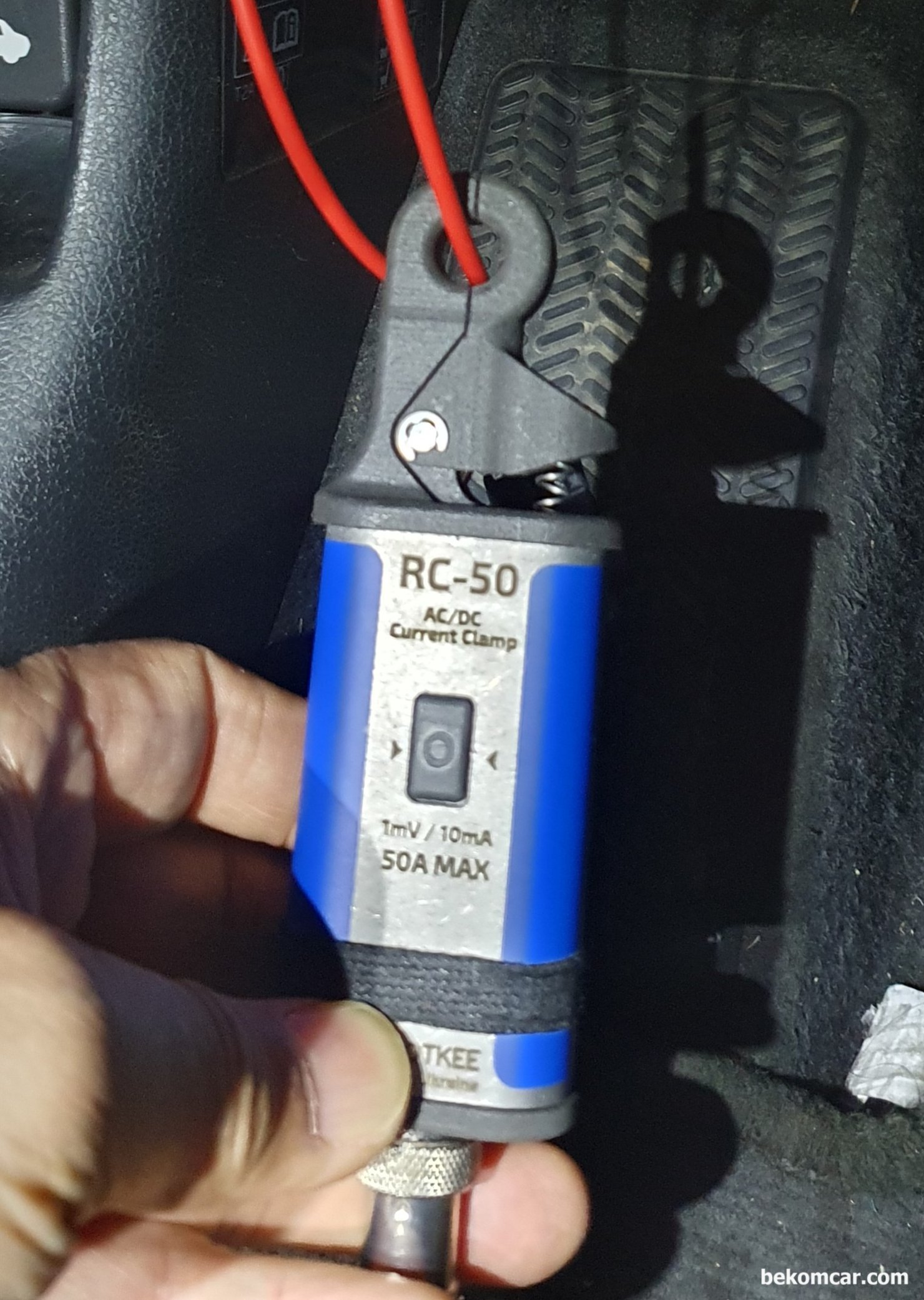

어코드 9세대 연료펌프 측정, 약 5,653RPM 에 8A정도 전류를 사용하고 있다. 사용 전류에 비하면 회전수는 조금 느리기는 하지만 우려할 정도는 아니다. 연료펌프 파형측정에 사용되느 전류계는 ROTKEE RC-50으로 50A까지 지원되면 1mV/ 10mA 전환이 된다.

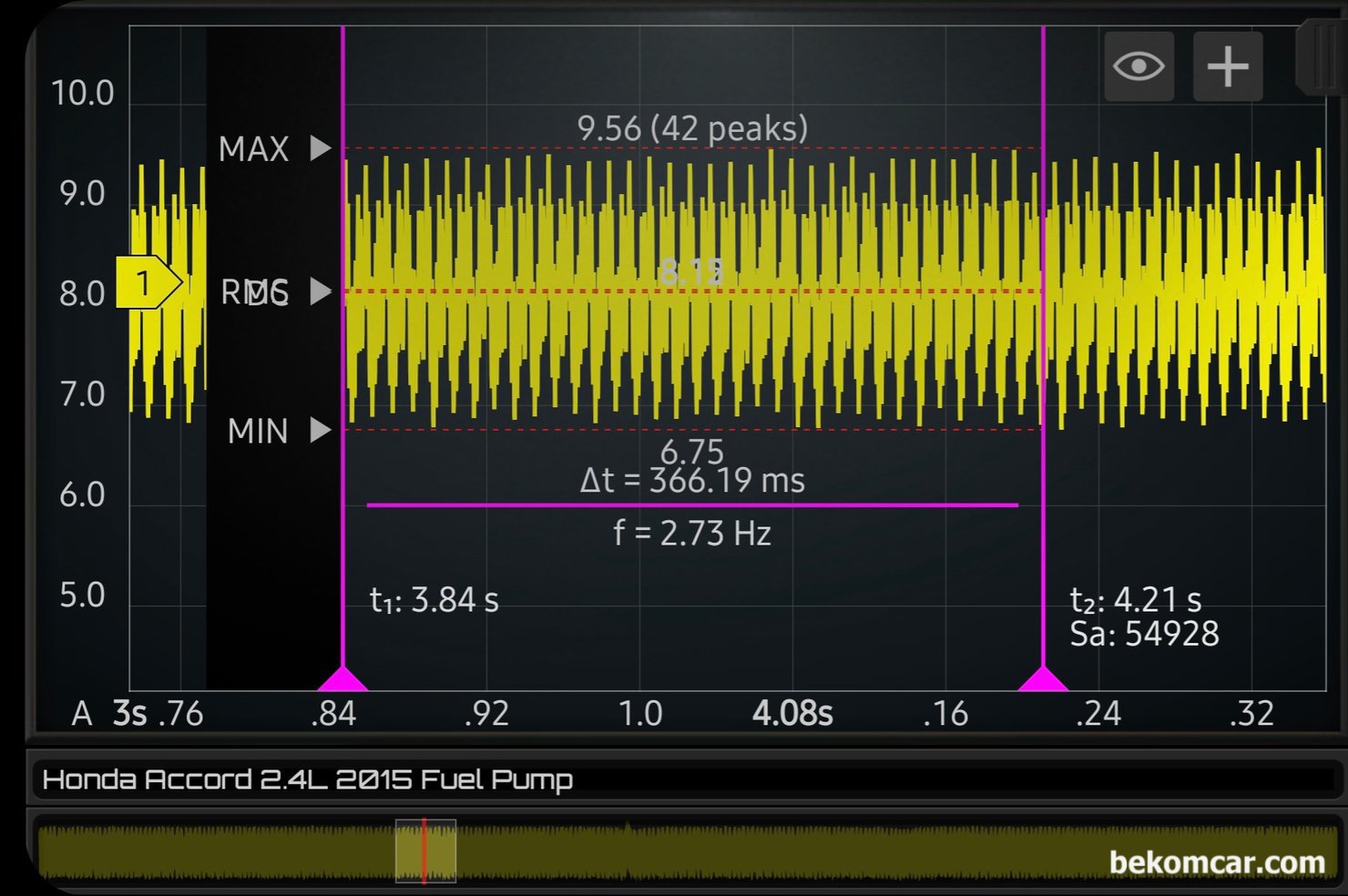

어코드 9세대 연료 펌프 파형 측정 기록이다 최고 약 9.56A ~ 6.75A 정도를 소모하고 있으며 약 5,653RPM 으로 측정되고 있다. 연료펌프 작동 상태는 특이 사항 없음으로 진단결론을 내린다.

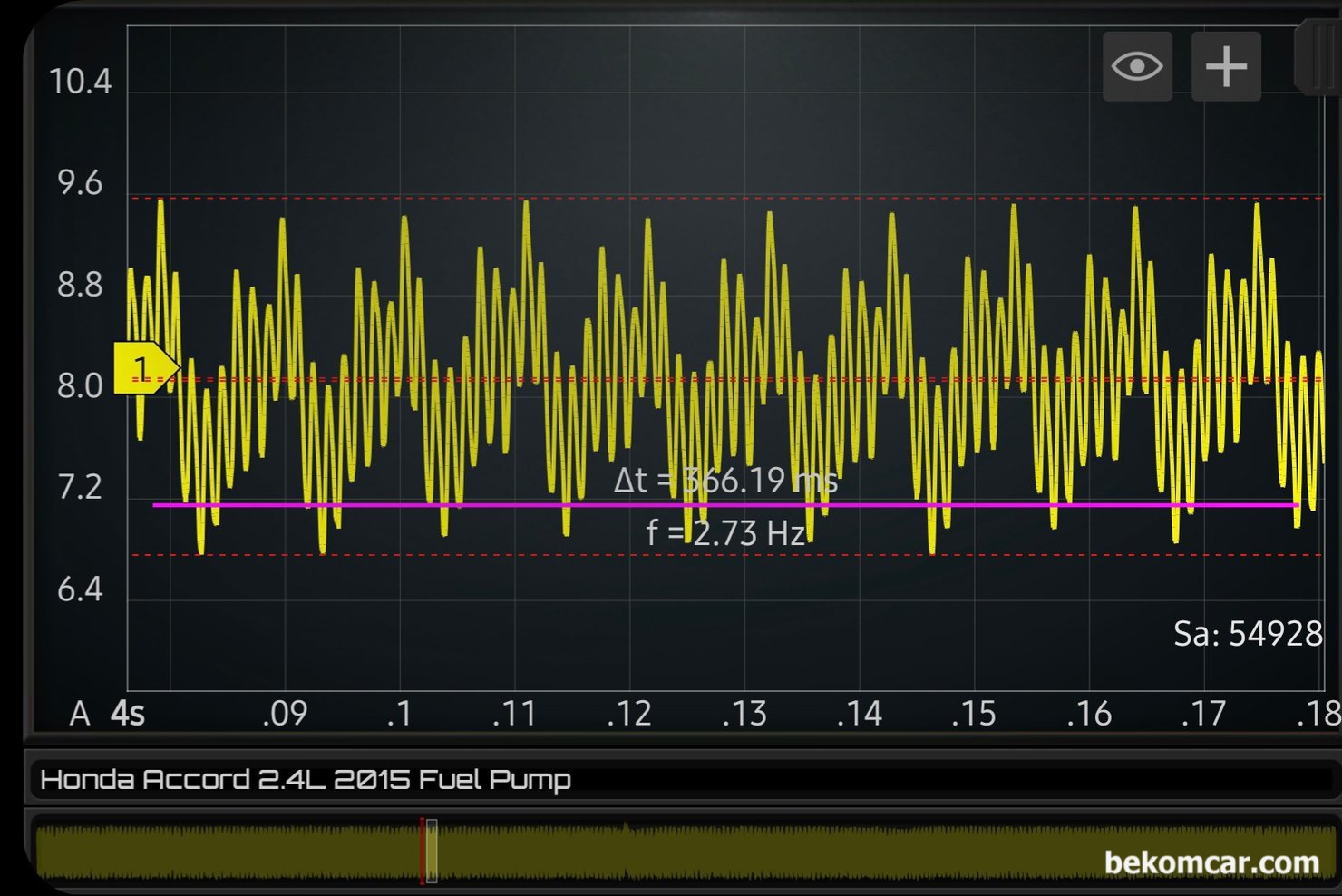

어코드 9세대 연료 펌프 파형 을 좀 더 자세하 실펴본다. 역시 연료펌프 작동은 잘 되고 있으며, 연료펌프 기능등은 정상으로 진단된다. 최고 약 9.56A ~ 6.75A 정도를 소모하고 있으며 약 5,653RPM 으로 측정되고 있다.

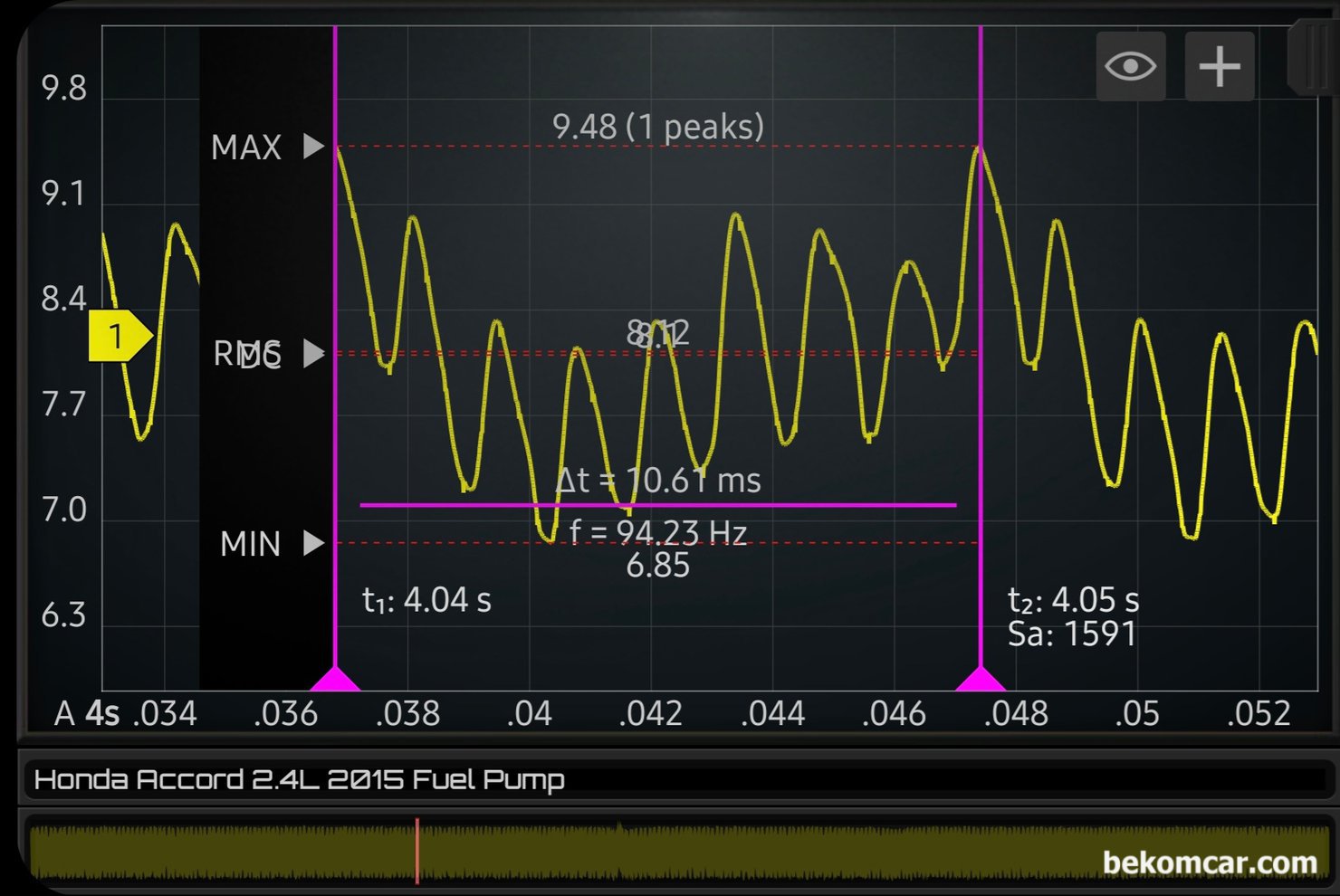

어코드 9세대 연료 펌프 파형을 한 바퀴 도는 파형을 분석해본다. 연료펌프 모터는 8개의 커뮤테이터 를 가진 연료펌프로 평균 8A에 약 5,653 RPM으로 측정된다. 연료펌프나, 휴즈, 렐리이, 배선, 코넥터 등 전체적인 상태는 정상으로 측정된다.

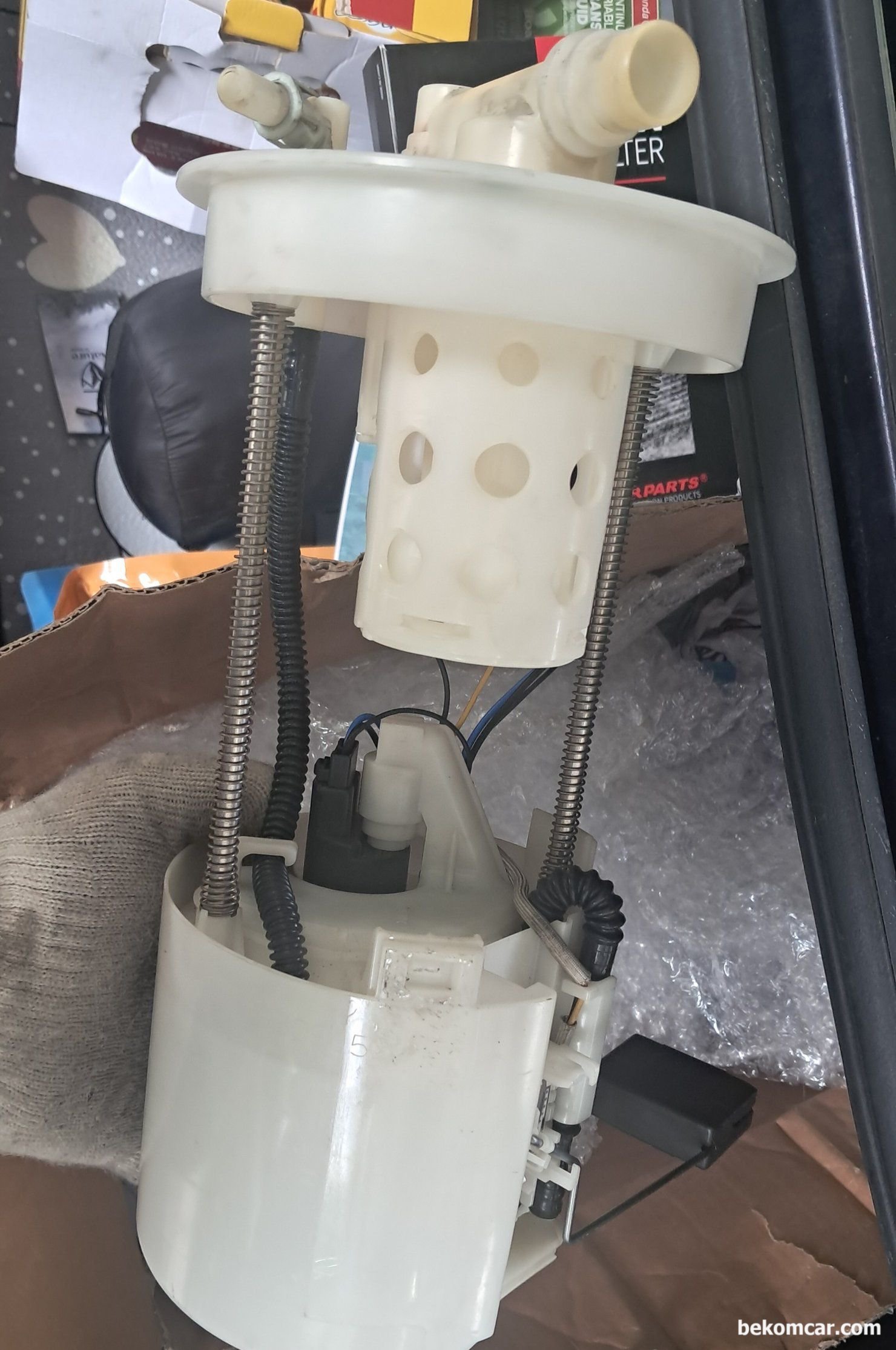

가장 일반적인 승용차용 연료펌프 어셈블리 이다. 연료압력 레귤레이터, 연료필터, 연료펌프, 연료게이지 센서 등이 어셈블리에 포함되어 있다. 일반적으로 교체시에는 연료펌프모터 와 필터등을 같이 교환 하는것이 돈 아끼는 지름길이다.
