ROTKEE ExaPen 엑사펜 기능중 전원 Power 공급기능 과 듀티제어기능

2026年3月8日 13:26, 星期日, KST. 文善柱

솔레노이드 밸브 포함하여 차량내 고장중 단품 양불 판정등 진단시에 필요한 기능중에 하나가 강제구동이다. ECU에서 제어하듯이 똑 같이 전원, 듀티 및 주파수 를 조정하여 전원이나 그라운드를 전기를 제공하는것이다. ROTKEE 엑사펜 ExaPen은 12V Power & 0V Ground 전기 공급이 가능하다. 조정된 전원 공급시 입력전압, 출력전압 및 사용전류 등이 표시된다. 예) 포르쉐 카이엔 타이밍 고장코드 진단시 VVT 솔레노이드 밸브가 제대로 작동하는지 확인할 때 이러한 기능이 매우좋다. 일단 관련 고장코드가 생기면 진단기로 강제구동이 불가능한 경우다 많기때문에 직접 수동으로 작동하는지 확인하는 것이다. VVT는 타이밍 고장코드 진단시 필수 확인 사항이다.

1 47

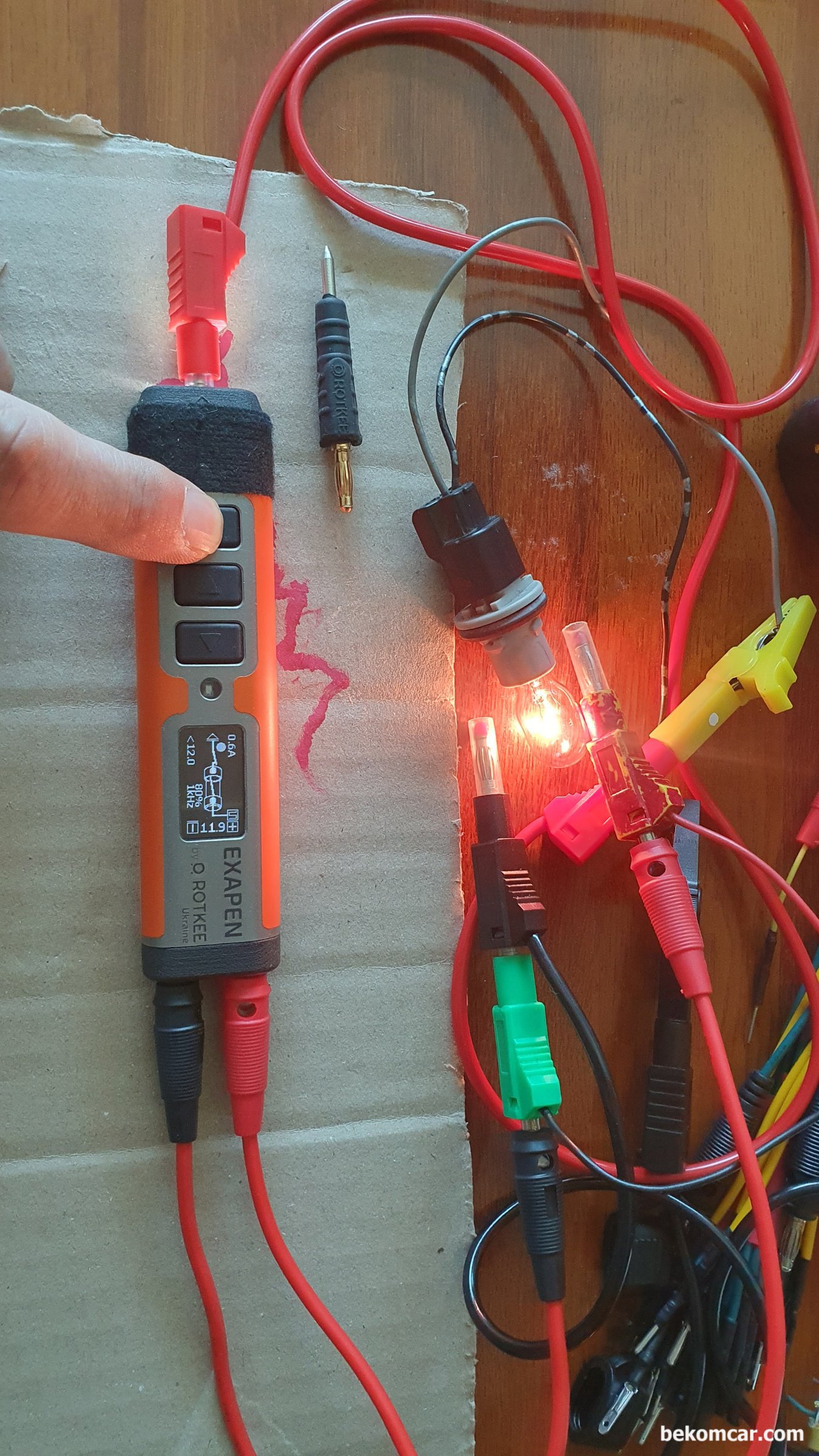

ROTKEE ExaPen 엑사펜 기능중 전원 Power 공급기능 과 듀티제어기능, ROTKEE 엑사펜 ExaPen은 듀티제어와 주파수 조정된 12V Power & 0V Ground 전기 공급이 가능하다. 조정된 전원 공급시 입력전압, 출력전압 및 사용전류 등이 표시된다. 표시창에서 보면 0.6A 소모전류가 표시되며 최대전류는 12A 이내로 제한되어 있다.|贝科姆汽车 (bekomcar)

ROTKEE 엑사펜 ExaPen은 듀티제어와 주파수 조정된 12V Power & 0V Ground 전기 공급이 가능하다. 조정된 전원 공급시 입력전압, 출력전압 및 사용전류 등이 표시된다. 표시창에서 보면 0.6A 소모전류가 표시되며 최대전류는 12A 이내로 제한되어 있다.

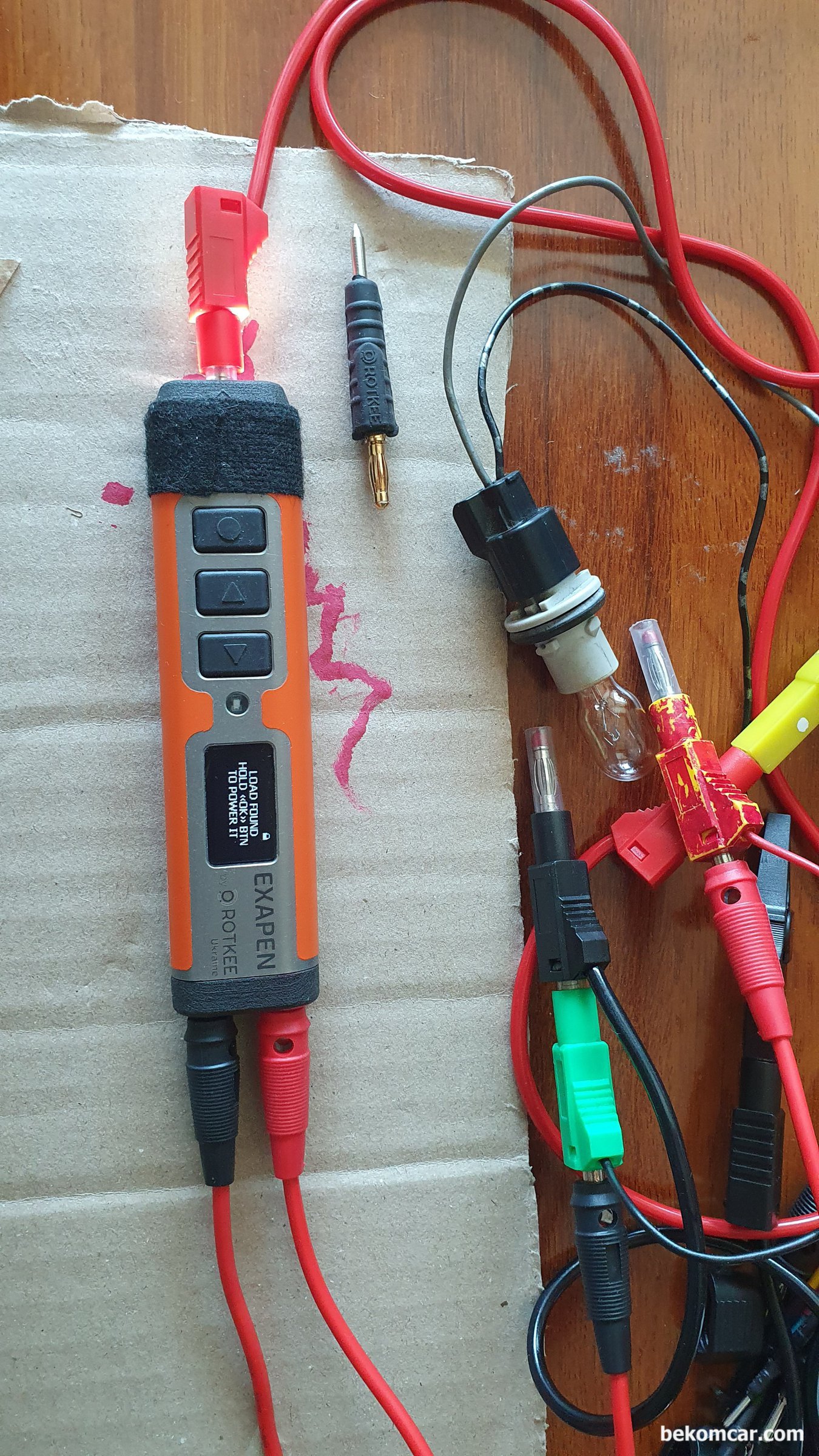

ROTKEE ExaPen 엑사펜 기능중 전원 Power 공급기능 과 듀티제어기능, ROTKEE ExaPen 엑사펜 기능중 하나는 전류가 흐르는 배선에 탐침하면 엑사펜에서 부하를 인식하여 'LOAD FOUND. HOLD <)K> BTN T POWER IT' 메시지가 뜬다. 단순히 부하가 인지되었고 OK 버튼을 누르면 '전원 POWER' 공급이 된다는 의미이다. 회로 진단시 상당히 유용한 기능이다.|贝科姆汽车 (bekomcar)

ROTKEE ExaPen 엑사펜 기능중 하나는 전류가 흐르는 배선에 탐침하면 엑사펜에서 부하를 인식하여 'LOAD FOUND. HOLD <)K> BTN T POWER IT' 메시지가 뜬다. 단순히 부하가 인지되었고 OK 버튼을 누르면 '전원 POWER' 공급이 된다는 의미이다. 회로 진단시 상당히 유용한 기능이다.

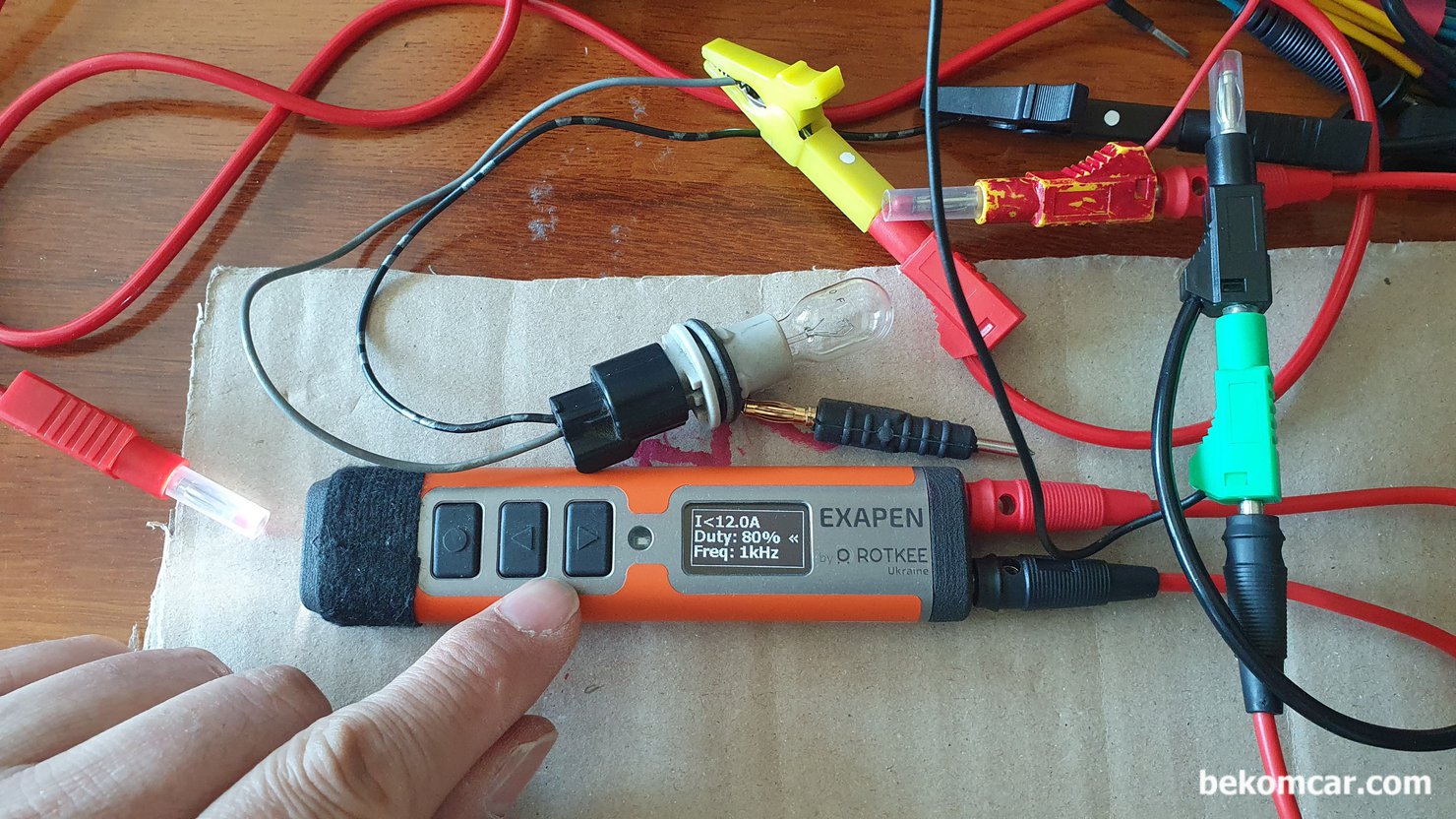

ROTKEE ExaPen 엑사펜 기능중 전원 Power 공급기능 과 듀티제어기능, ROTKEE 엑사펜 ExaPen 12V 전원공급 기능이다. 전원공급시 공급되는 전류 제어기능이다. 12.0A 세팅 되면 최대 12.0A를 초과하지 않게 전원이 공급된다. 그리고 듀티제어 와 주파수 제어가 된다. 이렇게 12.0V전원에 1)전류 2)듀티 3)주파수 조정한 다음에 전원을 공급한다.|贝科姆汽车 (bekomcar)

ROTKEE 엑사펜 ExaPen 12V 전원공급 기능이다. 전원공급시 공급되는 전류 제어기능이다. 12.0A 세팅 되면 최대 12.0A를 초과하지 않게 전원이 공급된다. 그리고 듀티제어 와 주파수 제어가 된다. 이렇게 12.0V전원에 1)전류 2)듀티 3)주파수 조정한 다음에 전원을 공급한다.

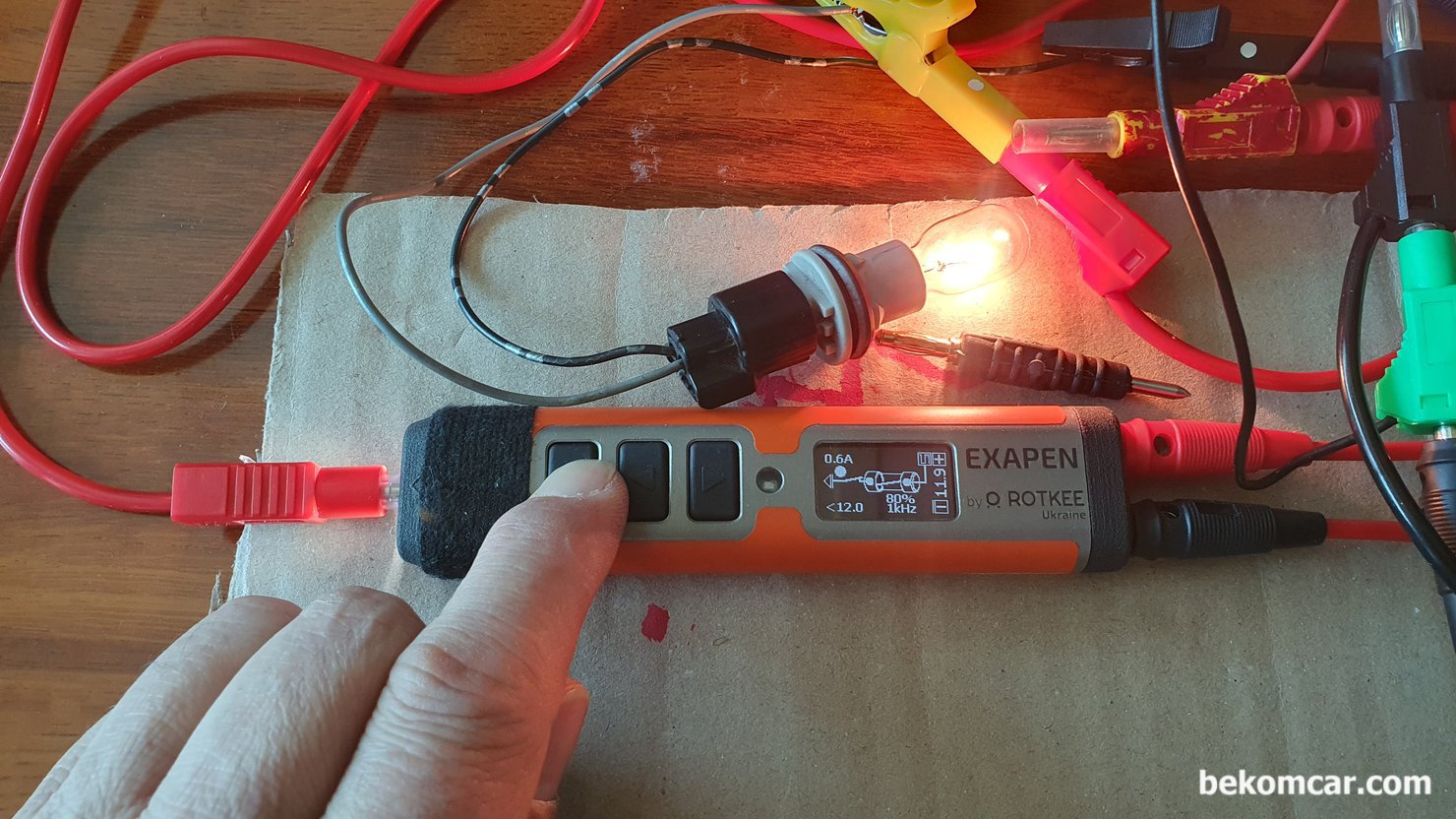

ROTKEE ExaPen 엑사펜 기능중 전원 Power 공급기능 과 듀티제어기능, ROTKEE ExaPen 엑사펜 Power 공급 기능으로 세팅은 1kHz에 80% 듀티로 세팅하였다. 최대사용 전류는 12.0A로 세팅되어 있으나 지금 전구는 약 0.6A를 사용하고 있다. 25% 듀티제어와 80& 듀티제어 전원공급 된 전구 밝기에 상당한 차이가 있으며 당연히 사용전류는 0.6A vs 0.3A로 차이가 있다.|贝科姆汽车 (bekomcar)

ROTKEE ExaPen 엑사펜 Power 공급 기능으로 세팅은 1kHz에 80% 듀티로 세팅하였다. 최대사용 전류는 12.0A로 세팅되어 있으나 지금 전구는 약 0.6A를 사용하고 있다. 25% 듀티제어와 80& 듀티제어 전원공급 된 전구 밝기에 상당한 차이가 있으며 당연히 사용전류는 0.6A vs 0.3A로 차이가 있다.

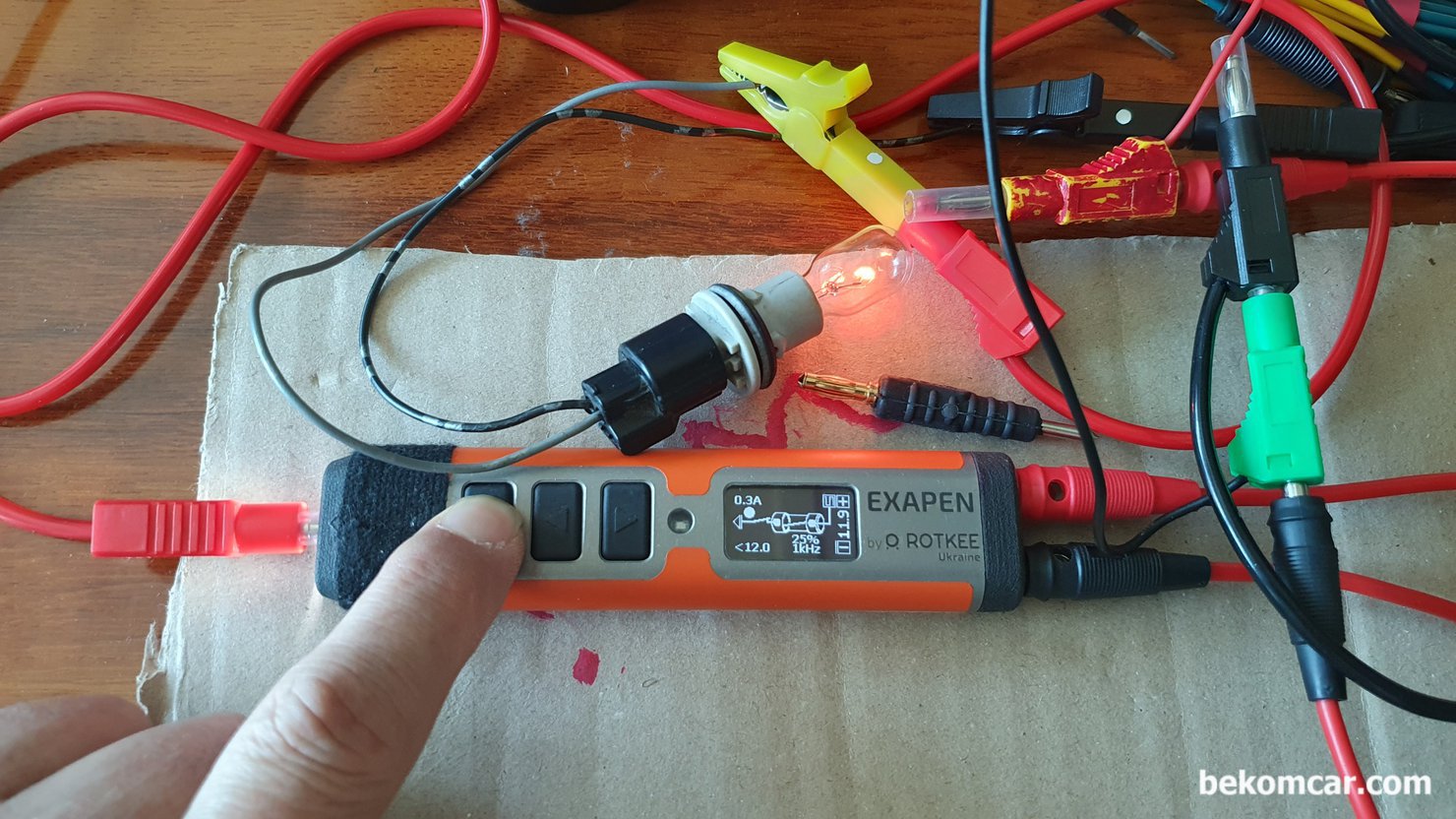

ROTKEE ExaPen 엑사펜 기능중 전원 Power 공급기능 과 듀티제어기능, ROTKEE ExaPen 엑사펜 Power 공급 기능으로 세팅은 1kHz에 25% 듀티로 세팅하였다. 최대사용 전류는 12.0A로 세팅되어 있으나 지금 전구는 약 0.3A를 사용하고 있다. 25% 듀티제어와 80& 듀티제어 전원공급 된 전구 밝기에 상당한 차이가 있으며 당연히 사용전류는 0.6A vs 0.3A로 차이가 있다.|贝科姆汽车 (bekomcar)

ROTKEE ExaPen 엑사펜 Power 공급 기능으로 세팅은 1kHz에 25% 듀티로 세팅하였다. 최대사용 전류는 12.0A로 세팅되어 있으나 지금 전구는 약 0.3A를 사용하고 있다. 25% 듀티제어와 80& 듀티제어 전원공급 된 전구 밝기에 상당한 차이가 있으며 당연히 사용전류는 0.6A vs 0.3A로 차이가 있다.
