HS512Max 사용법, 파형저장 수동으로 시작하기 (BMW E60 M54 사례)
HS512Max 사용법 이다. 파형을 저장할 때 자동 과 수동 으로 구분된다. 현장에서는 필요에 따라서 조정해서 사용하는데, 보통은 'Manual' 수동 시작하기 가 더 좋다. 불필요한 파형을 저장 할 필요없고 파형이 제대로 잘 되는지 확인후에 필요시 'START' 버튼을 누르면 저장이 되기 시작한다. HS512Max Setting세팅 에서 Recording Start 녹화시작 에서 ' Manual' 수동 으로 선택하면 된다. 그냥 자동으로 화면녹화 할려면 Automatic 자동 으로 선택하면 된다. BMW E90 M54엔진 연료펌프 파형을 실제 측정하는 과정이다.
HS512Max 사용법, 파형저장 수동으로 시작하기 방법이다. 우선 HS512Max 오실로스코프 프로그램 세팅 에서 'Recording Start' 항목을 'Manual' 수동으로 선택후 화면녹화를 할려면 시작 'START' 버튼을 누르면 된다. 실제 측정 차량은 BMW E60 M54 차량이다. 조수석 뒤 의자 밑에 연료펌프가 있다. 소 전류계를 이용하여 연료펌프 상태를 진단하고 있다.

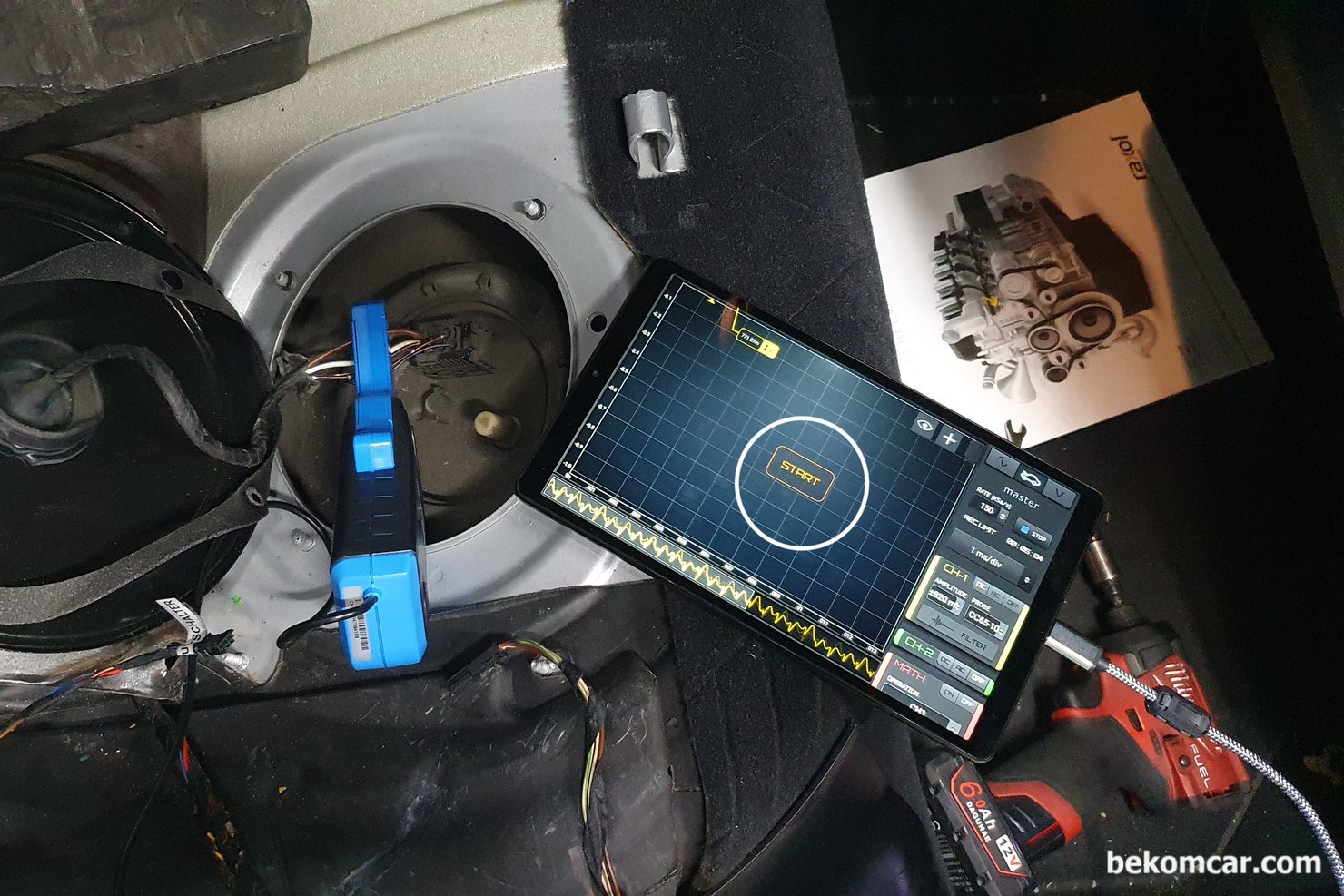

HS512Max 사용법으로 프로그램 화면에 'START' 버튼이 표시되고 화면 아래쪽에 측정되는 파형도 표시가 된다. 파형이 좋고 준비가 되면 'START' 버튼을 누르면 화면 녹화가 되어 파일로 저장된다. 물론 HS512Max 프로그램 세팅에서 녹화를 수동으로 세팅되어 있어야 한다.

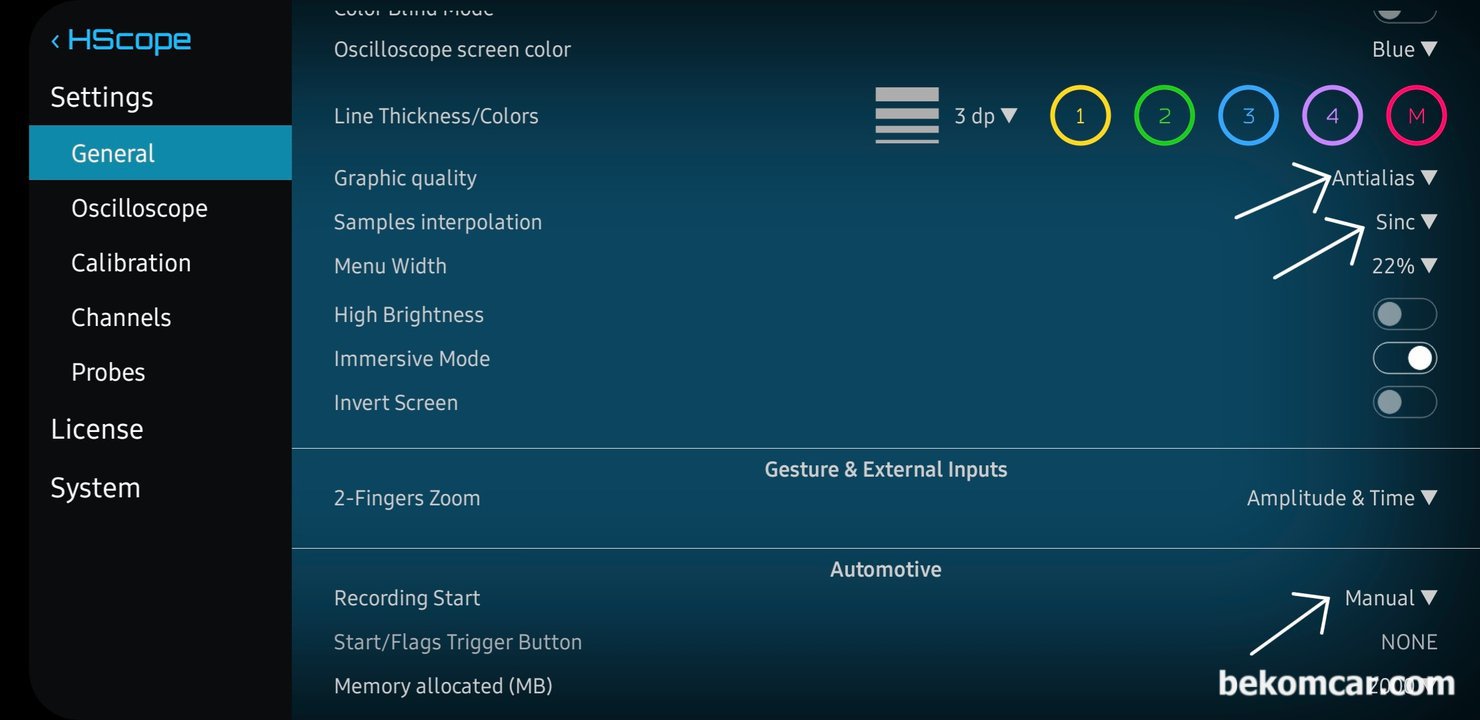

HS512Max 사용법, 파형저장 수동으로 시작하기 세팅 (프로그램 -> 세팅 -> 녹화시작 Recording Start 에서 '수동, Manual' 로 선택부터 해 둔다. 그냥 자동으로 화면녹화 하여 파일로 저장하고 싶으면 'Automatic' 를 선택하면 된다.
