봉고3 간헐적 시동불능, ECU 교체로 정비. ECU 오픈 점검기록
전남 강진군 마량면 미항로 6, 요셉카센터 자동차 정비기능장 의 사례이다. 봉고3 간헐적 시동불능으로 점검결과 ECU교체로 정비되었다. 그리고 고장난 ECU를 부탁드려서 점검해본 기록이다. 특이사항은 없지만 인젝터 #1 과 #4번이 단락이 된것 같기도 하다. 하지만 어떤것도 확정할 수 는 없는 그냥 케쥬얼 한 점검기록이다. 봉고3 ECU를 제공해주신 요셉카센터 신요섭 기능장님 (전화 061-433-0909) 께 고맙께 생각한다. 강진군 부근의 차량정비가 필요하면 신요섭 기능장 요셉카센터를 추천한다.
봉고3 간헐적 시동불능, ECU 교체로 정비. ECU 오픈 점검기록 이다. 추후 봉고3 ECU 관련 PCB가 궁금하면 참고하면 좋을 듯 하다. 회로도는 gsw.kia.com 를 참고했다.
봉고3 간헐적 시동불능, ECU 교체로 정비. ECU 오픈 점검기록이다. ECU 교체로 시동불능 증상은 정비되었다.
봉고3 간헐적 시동불능, ECU 교체로 정비. ECU 오픈 점검기록이다. ECU 교체로 시동불능 증상은 정비되었다.
봉고3 간헐적 시동불능, ECU 교체로 정비. ECU 오픈 점검기록이다. ECU 교체로 시동불능 증상은 정비되었다.
봉고3 간헐적 시동불능, ECU 교체로 정비. ECU 오픈 점검기록이다. ECU 교체로 시동불능 증상은 정비되었다.

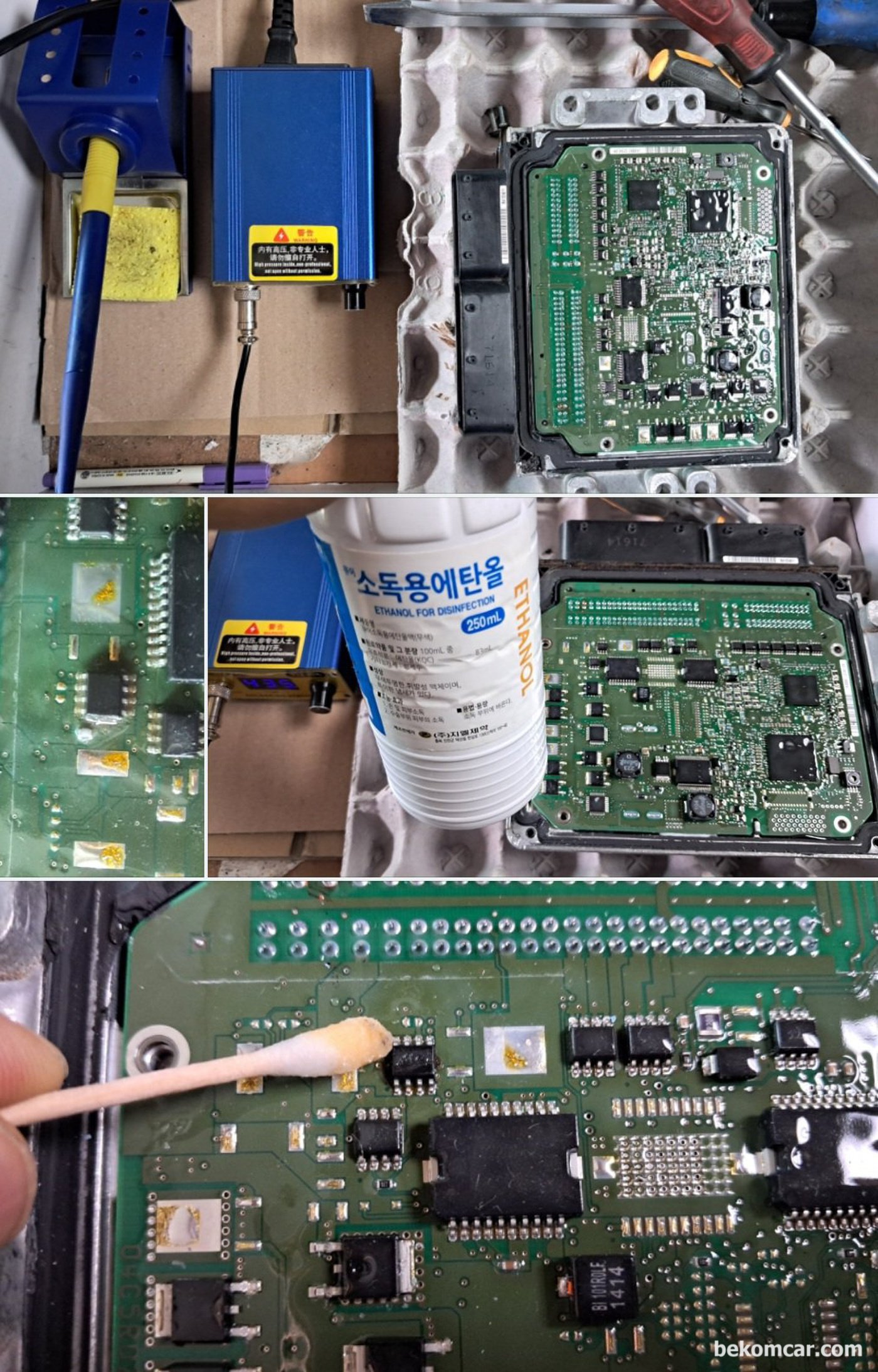

봉고3 간헐적 시동불능, ECU 교체로 정비. ECU 오픈 점검기록 이다.

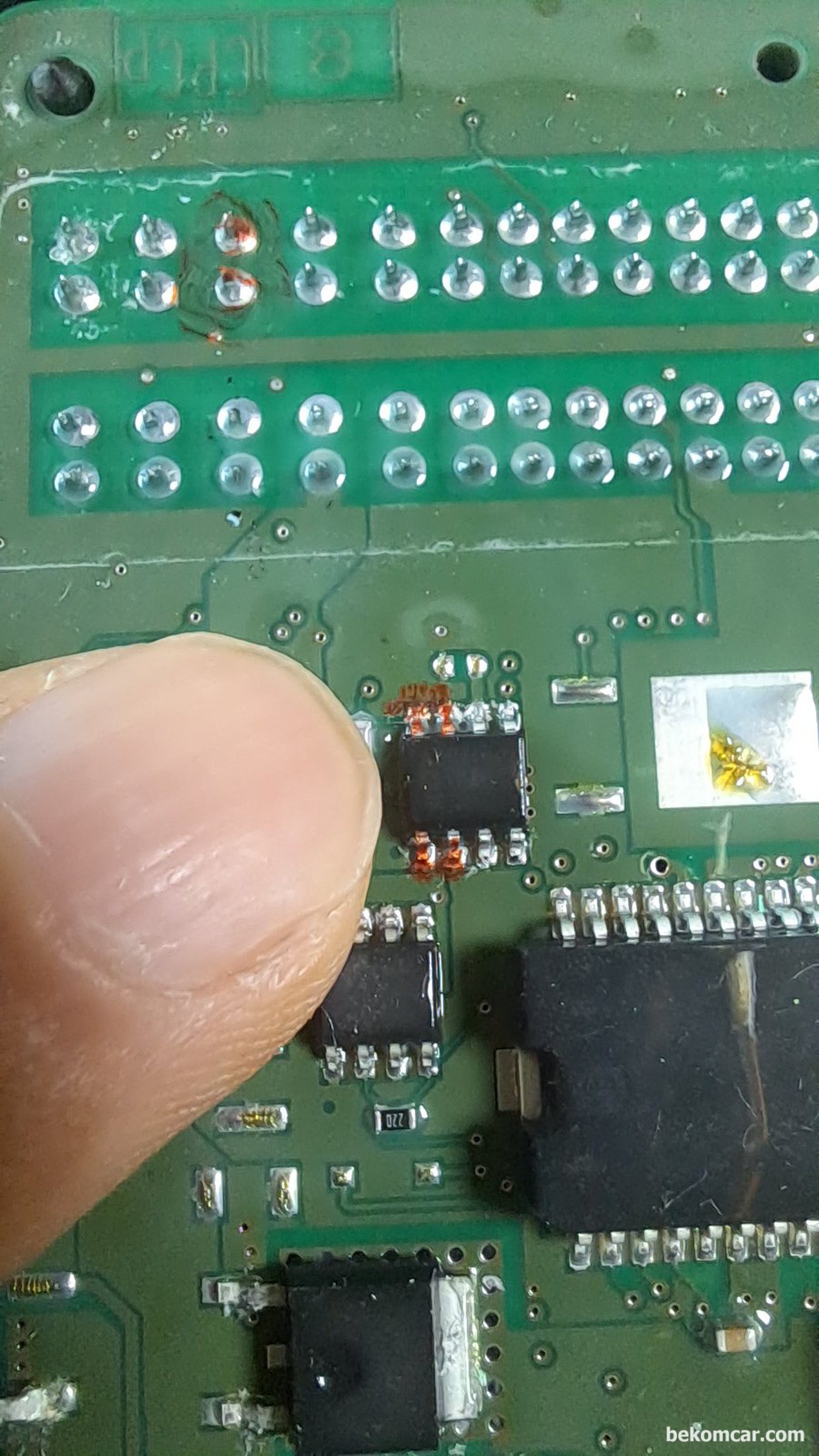

봉고3 간헐적 시동불능, ECU 교체로 정비. ECU 오픈 점검기록 으로 마커로 표시된 칩 내부에 단락이 되어있다.

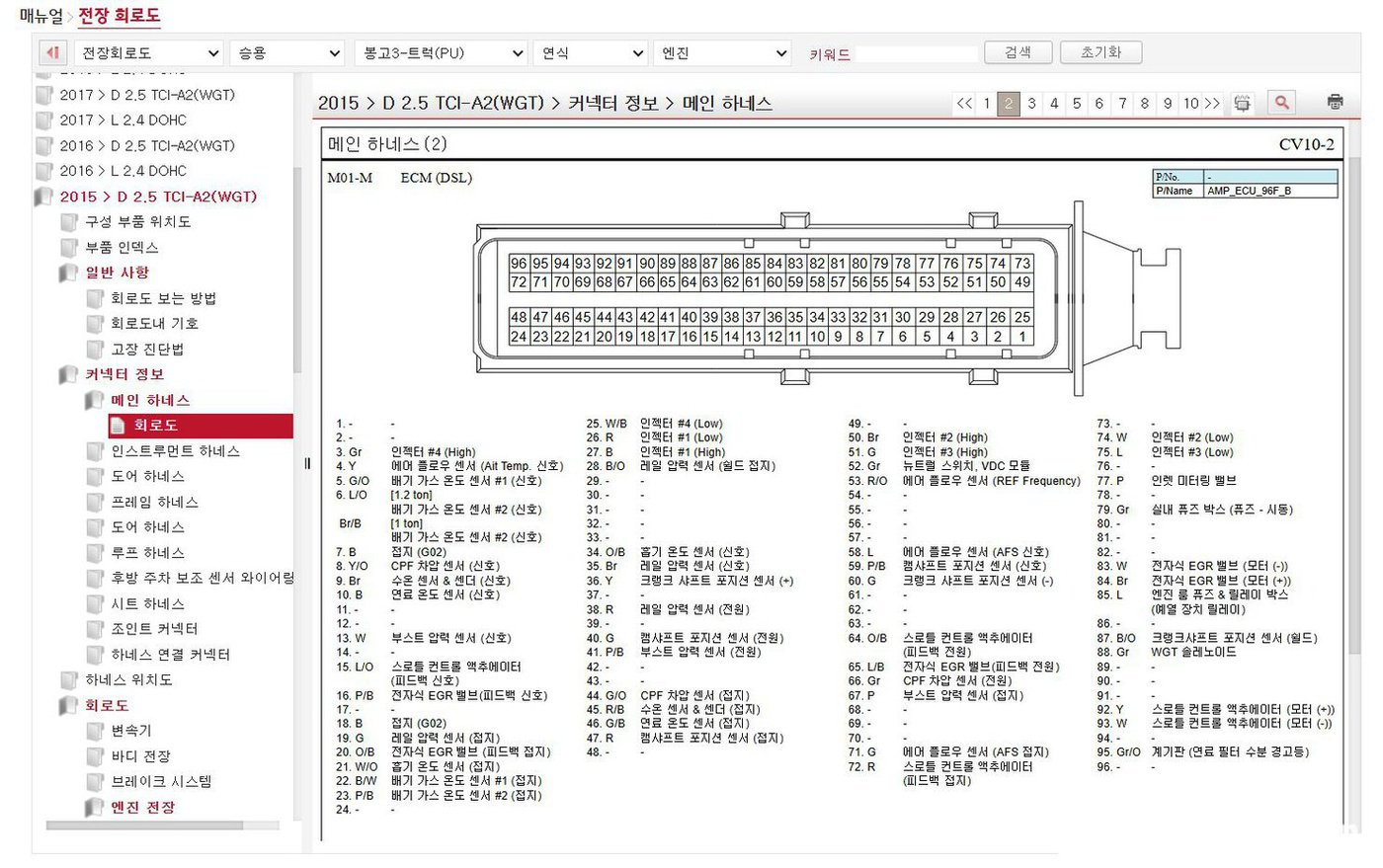

봉고3 간헐적 시동불능, ECU 교체로 정비. ECU 오픈 점검기록 으로 마커로 표시된 칩 내부에 단락이 되어있다. gsw.kia.com 회로도 참고하여 살펴보니 ECM #27번 (B) 인젝터 #1번 HIGH & ECM #3번 (gr) 터미널 인젝터 4번 HIGH 가 단락이 된 상태로 판단된다.
