혼다 시빅 8세대 하이브리드 IMA IPU팬모터, P1634 충전불가 고장코드
혼다 인사이트, 시빅, CRZ, FIT (JAZZ)등 에 사용되는 IMA 하이브리드에서 흔하게 발생하는 고장중 하나가 바로 12V 배터리가 충전되지 않는 현상이다. P1634 충전불가 고장코드이다. 원인은 항상 다를수 있지만 그중하나가 하이브리드 시스템 IPU 팬모터 단락인 경우도 있다. 혼다 시빅 하이브리드 IMA IPU팬모터 모듈자료 이다. 자료 사진은 8세대 혼다 시빅 하이브리드 의 IPU 팬모터 모듈이다. NEC 2SK3755 파워 MOSFET은 N채널 TR로 고전류 스위칭 역할을 한다. 왼쪽 터미널1번이 Gate, 중간 2번 터미널이 Drain 그리고 오른쪽3번이 Source 터미널 이다.
혼다 시빅 8세대 하이브리드 IMA IPU팬모터 모듈자료 이다. 12V 배터리가 충전되지 않는 현상으로 P1634 충전불가 고장코드 있는경우가 흔하게 발생한다.
8세대 혼다 시빅 하이브리드 IMA IPU팬모터 모듈 을 여러 각도에서 찍어둔 자료사진이다. 3상 모터의 전형적인 형태를 가지고 있으며 VALEO에서 혼다에 납품한것 으로 판단된다. UVW 제어 TR이 6개가 있다. U1 U2, V1 V2, W1 W2 로 구성되어 있다. 12V 배터리가 충전되지 않는 현상으로 P1634 고장코드가 있는경우이다.
혼다 시빅 하이브리드 8세대 IMA IPU팬모터 모듈사진으로 캐페시터, 코이, TR, 4핀 코넥터 등 확대하여 사진으로 기록을 남긴다. 12V 배터리가 충전되지 않는 현상으로 P1634 고장코드가 있는경우이다.
혼다 시빅 하이브리드 8세대 IMA IPU팬모터 모듈사진 자료이다. 12V 배터리가 충전되지 않는 현상으로 P1634 고장코드가 스캔 될때 참고 할 자료이다.
자료 사진은 혼다 CRZ의 트렁크 부분의 오른쪽 모퉁이 이다. 대부분 혼다 시빅, CRZ, INSIGHT, JAZZ등은 IMA 하이브리드 시스템 과 IPU 팬모터 등이 트렁크나 뒷 자리에 있다. 12V 배터리가 충전되지 않는 현상으로 P1634 고장코드가 스캔 될때 참고 할 자료이다.

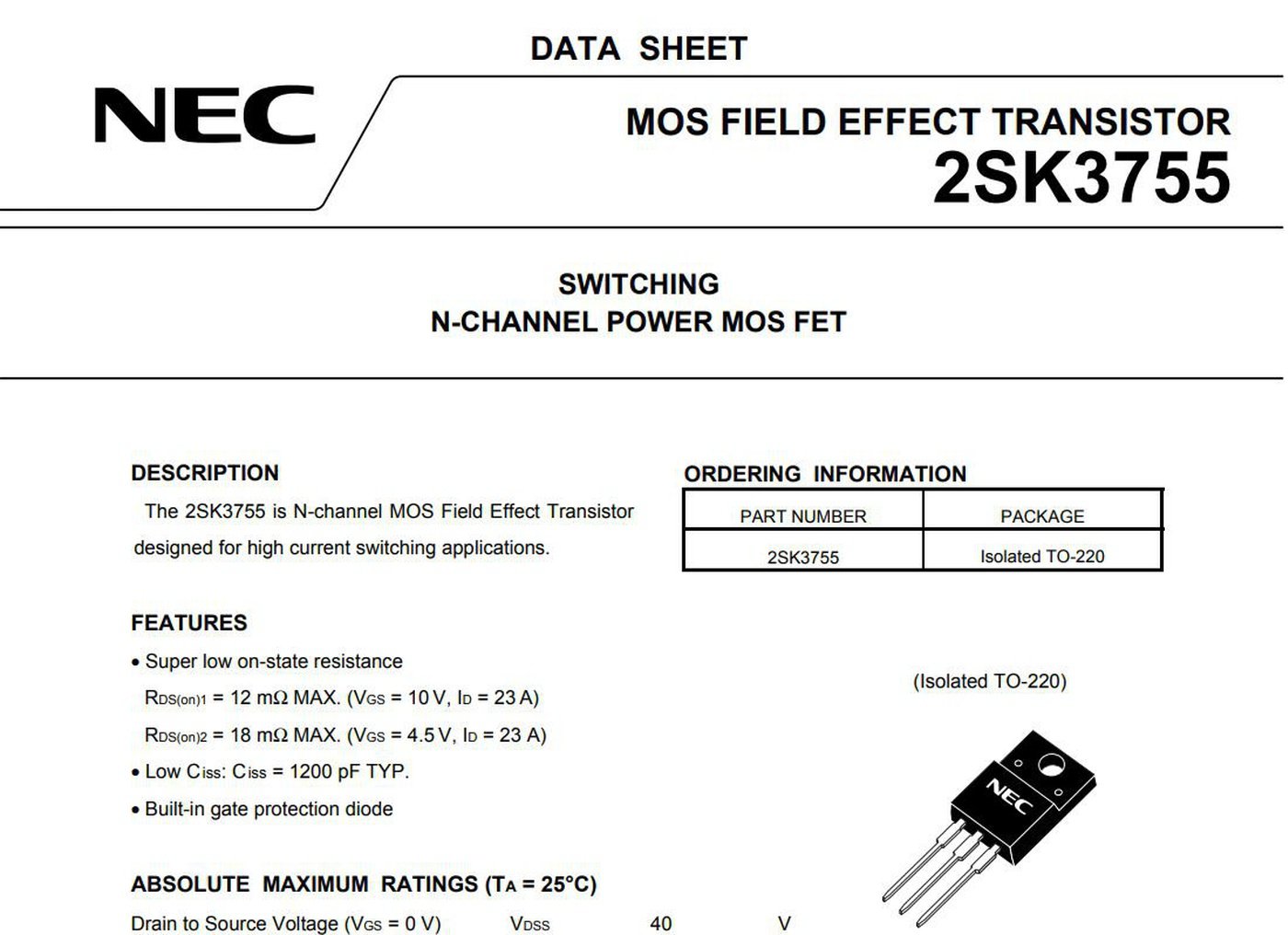

NEC SDK3755 Datasheet, https://www.alldatasheet.com/datasheet-pdf/download/113039/NEC/2SK3755.html 이다. 혼다 IMA 하이브리드 12V 배터리 충전이 안되는 경우에 참고할 자료이다.
