캔 통신의 핵심 포인트는 2개 시그널 차이점 (Differential) 을 측정해서 최소. 최대 한계점 넘으면 에러로 하는 로직이다. 베콤카에서 수입하여 공급하는 HS512Max 스코프 기능중에서 캔 통신 디코딩 및 파형 수학채널 기능은 파형을 단순화 해서 분석을 쉽게 한다. 정비사 시간을 아껴주는 기능이다.

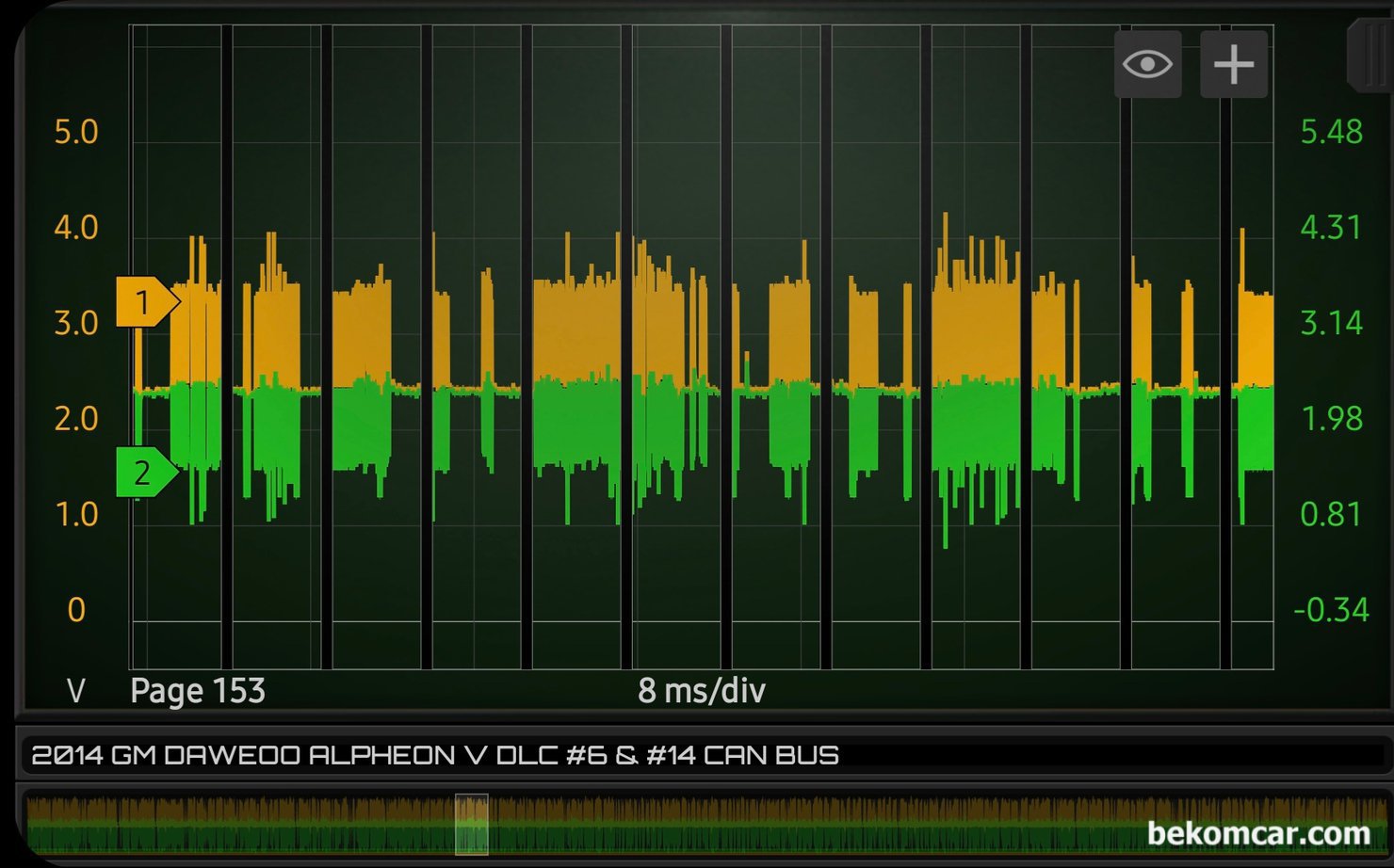

전형적인 클래스 C 캔 하이 캔 로우 파형이다. 보통 파형이 이렇게 생겼다. 근데 이 파형이 정상일까? 아닐까? 해갈린다.

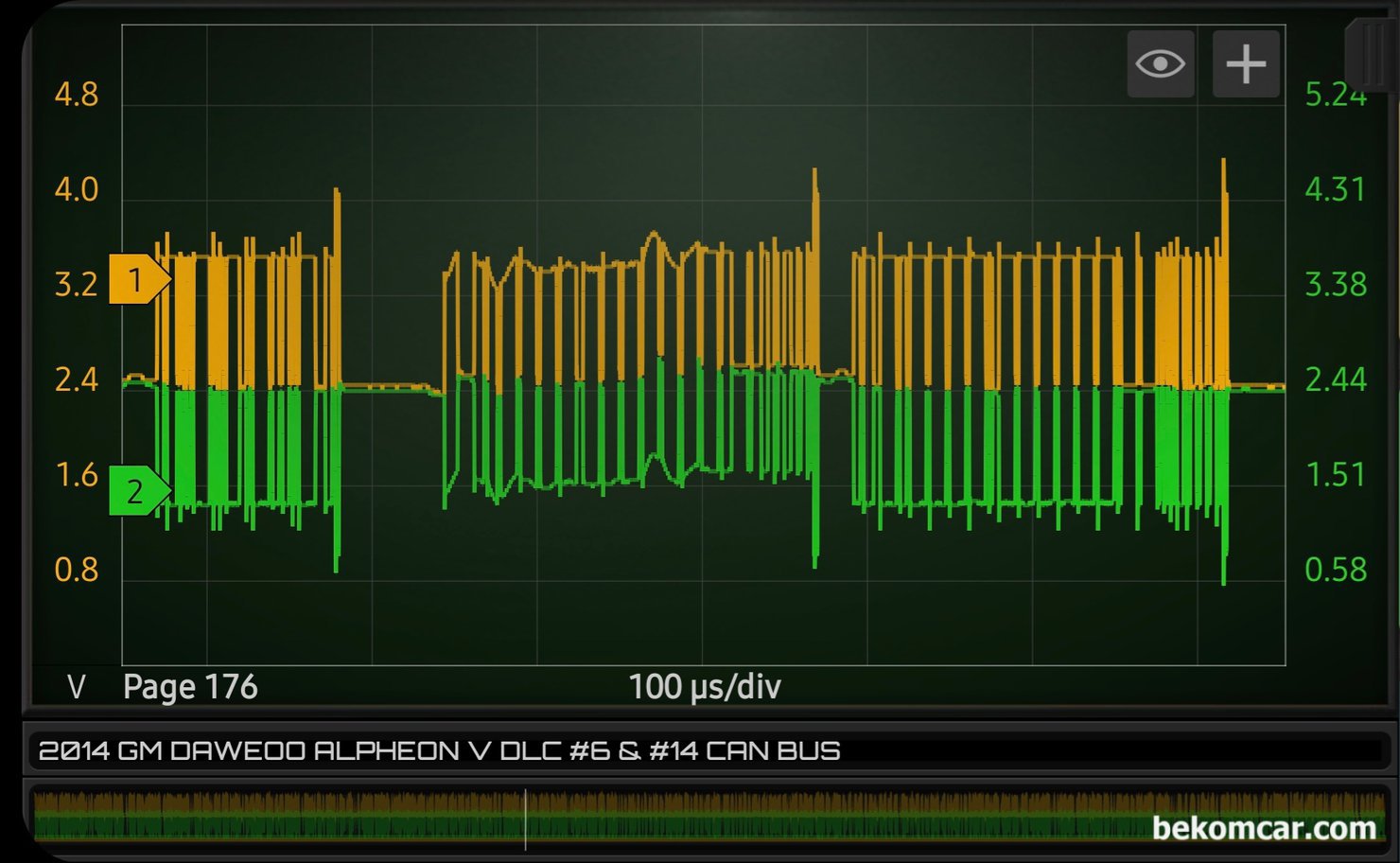

캔 하이 캔 로우 캔통신 파형을 더 자세히 확대하여 살펴본다. 흠, 경험이 많으면 알 수 있지만 처음 접하면 해갈릴 수 있다.

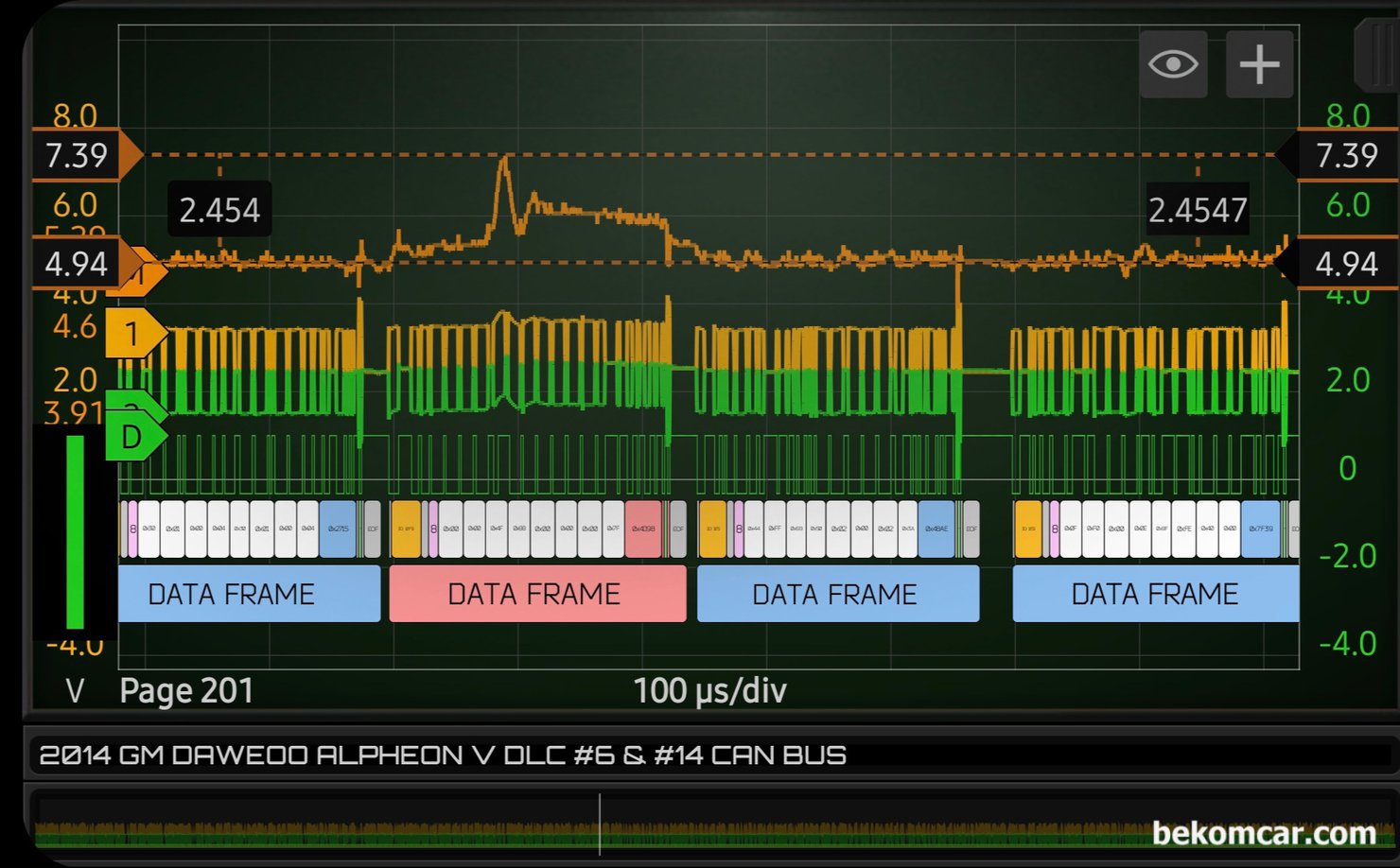

HS512Max 스코프에서 지원되는 캔 통신 디코딩 기능으로 분석하면 빨간색 표시로 되는 모듈이 캔 통신 에러가 있는 것이다.

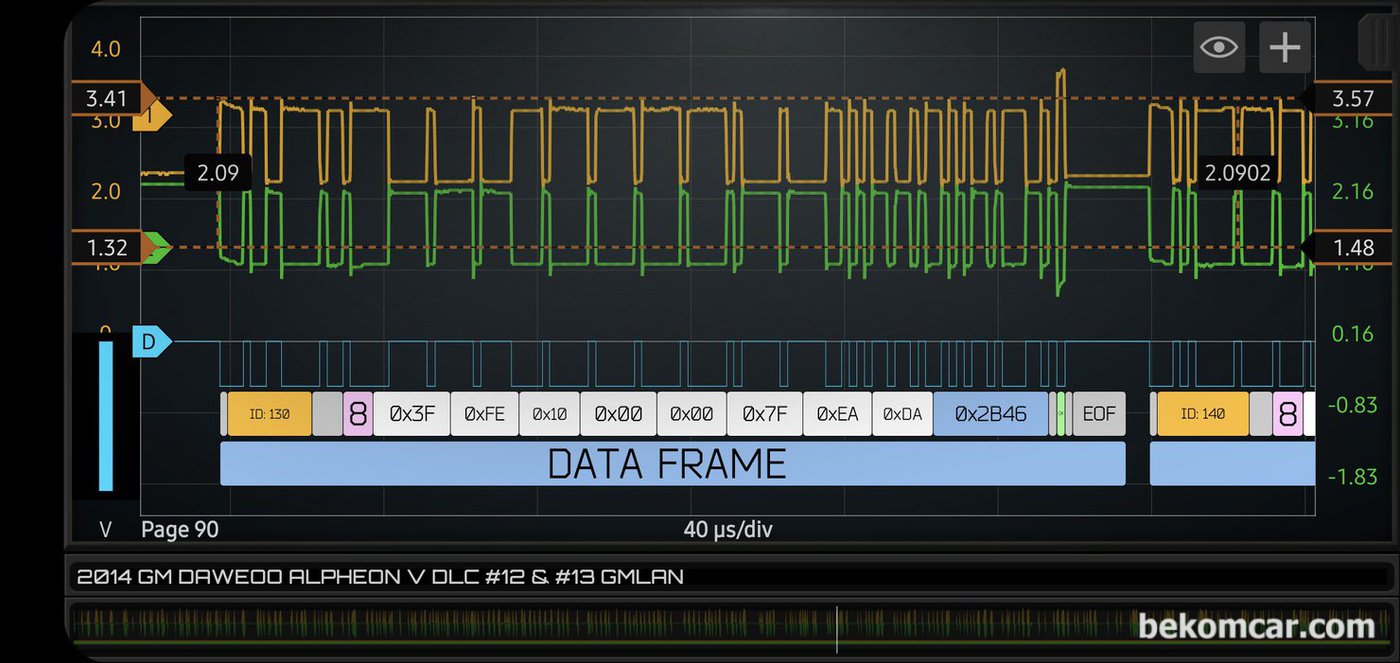

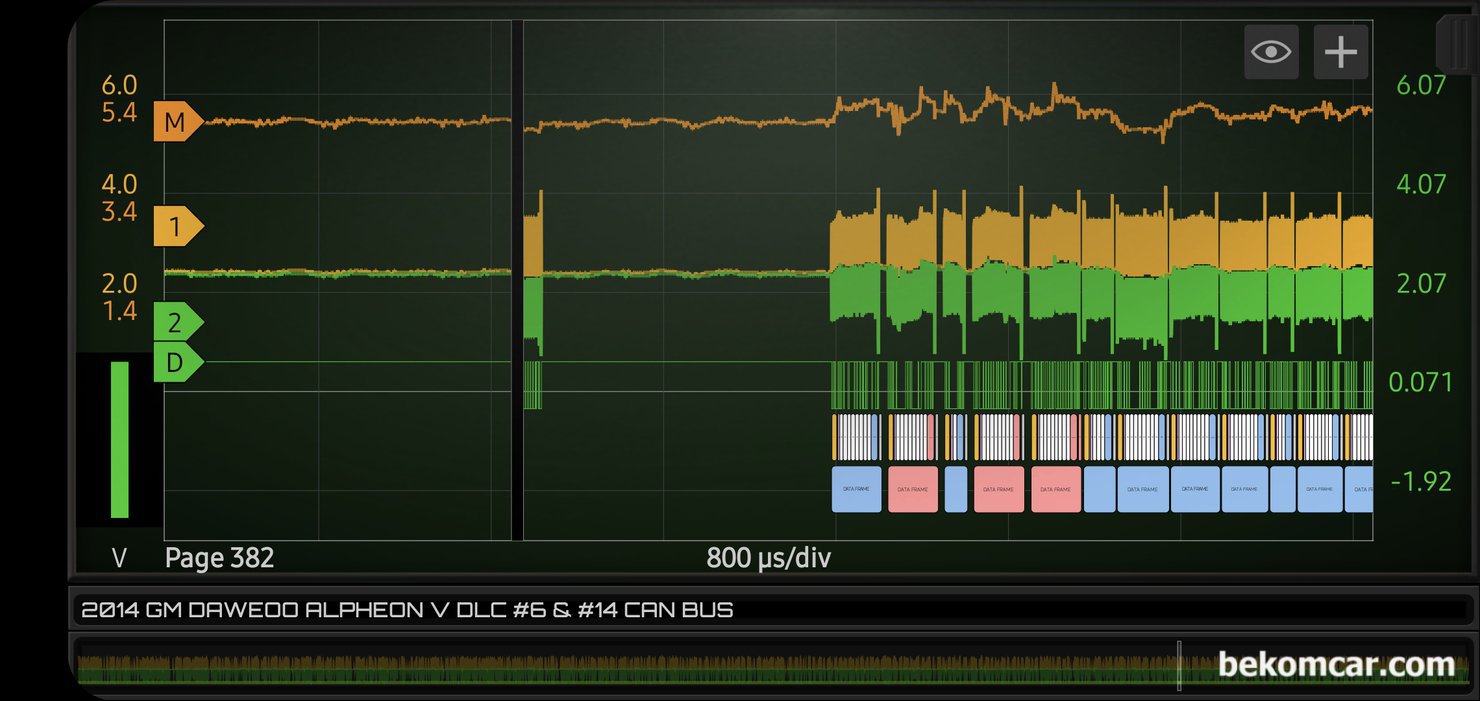

HS512Max 스코프에서 지원되는 캔 통신 디코딩 기능에 추가로 수학채널을 이용하여 파형 단순화로 양.불 판정이 더 쉬워진다. 단순 하고 누구나 좀 더 쉽게 양.불 판단이 가능할듯. 우리에게는 빨리 캔 통신상태가 정상인지 아닌지 판단하는것이 더 중요할듯. 스파이크 있는곳이 에러가 있는 모듈이다. Figure1 처럼하고 또 경우에 따라서는 Figure 4 처럼 단순화 하여 분석하면 눈이 덜 피곤하다. 각 자 환경에 맞게 활용하면 된다. 알고 안 하는 것과 모르고 못 하는것은 차이가 크다.

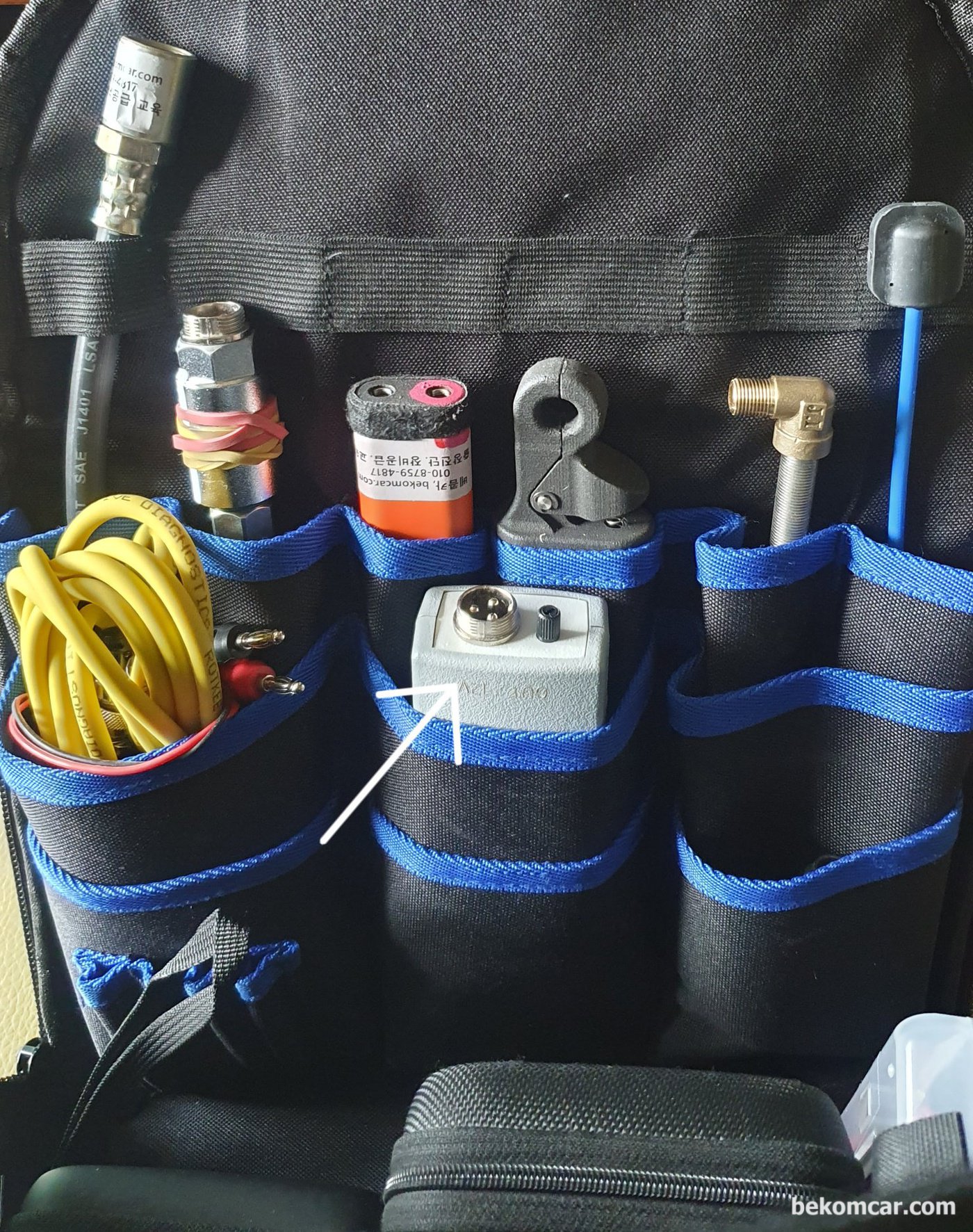

베콤카 출장진단 키트중에 Differential Amplifier 이다. 캔 통신 비롯하여 CKP, 리플전압, 각종 센서류 등 진단에 활용된다.
