혼다 레전드 P0135 A/F센서 (산소센서 1번, B1S1) 히터코어 상태 측정 점검하기
(All)
편집일: 2022년 5월 22일 7:47 오후
레전드 RL 차량 A/F센서 (산소센서1번) Bank1 S1 P0135 고장코드이다. 뱅크1 촉매전 산소센서 열선고장 이다. 고객이 이미 교환한 A/F 센서 의 저항값을 측정해본다. 산소센서 1번은 비싸다.그래서 고장코드 발생시 꼭 실제 저항값을 측정하여 최종적으로 고장 여부를 판단한다. 물론 진단기로 고장여부 진단도 함께 하도록한다. 일반적으로 저항값은 0.9~10Ω (Ohms)이다.
차량에서 측정시는 회전체등 안전에 주의한다.
작업에 필요한 연장과 부품들 입니다
1. 디지털 멀티미터(DMM), 모델 XL830L
1. 디지털 멀티미터(DMM), 모델 XL830L

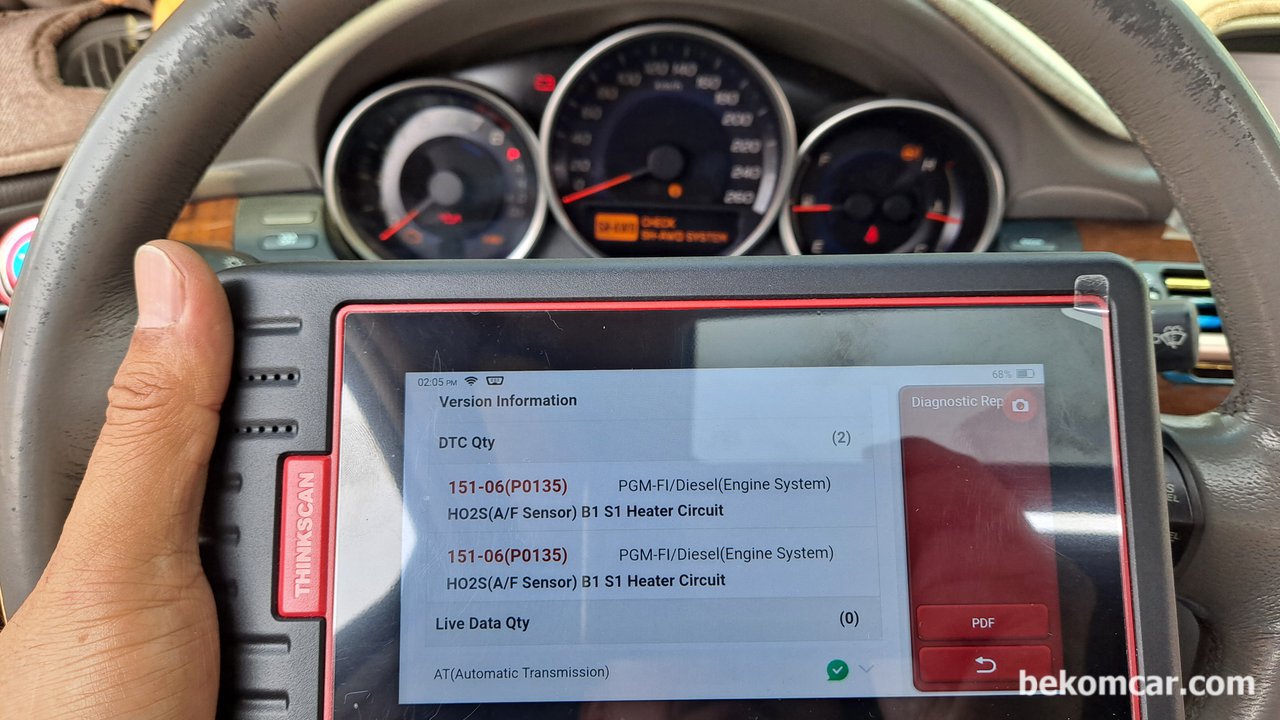

혼다 레전드 P0135 고장코드, A/F센서 (산소센서) 히터코어 고장 코드. 뱅크1의 산소센서 1번이다.
고장코드진단시 검증한다
진단기의 데이터는 대부분이 센서가 보내준 데이터를 환산한 것을 보여주는것이다. 만약 센서가 잘 못 된 정보를 준다고 하면, 진단기에서 보여주는 결과 역시 틀린것이 된다. 따라서 중요한 결정을 하기전에는 진단기의 진단으로 방향을 설정하고, 최종적으로 꼭 실제 측정이나 점검을 하도록 하는것도 좋을것 같다.
산소센서등 교환은 순정으로
특히 산소센서 1번이라고 말하는 공기연료비율 센서 (A/FR 센서)는 꼭 순정으로 한다. 혼다의 경우 Denso의 산소센서이면 좋다. 그리고 가능한 산소센서2번도 순정으로 하도록 한다. 다만, OEM 수준의 대체품으로 교환도 가능할 것이다.

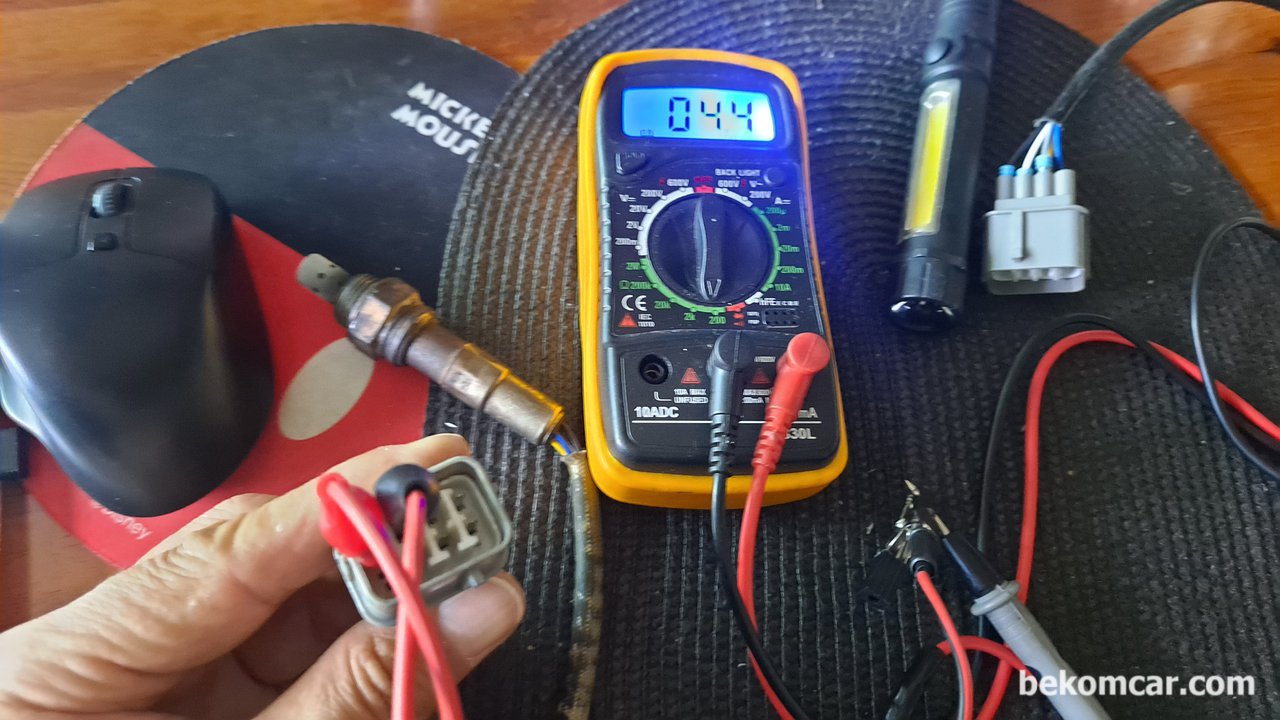

혼다 레전드 2007년 3.5L J시리즈 엔진. P0135 고장코드 . A/F센서 (산소센서1번) 의 저항값 측정시 보통의 온도상황에서 약 3.0옴 정도가 측정된다. 산소센서의 1 번 과 2번 단자 히터코어 단자를 측정한다. 일반적으로 보통온도에서 저항 측정시 2.0~7.0옴 정도이면 정상범위내라 할 수 있다.

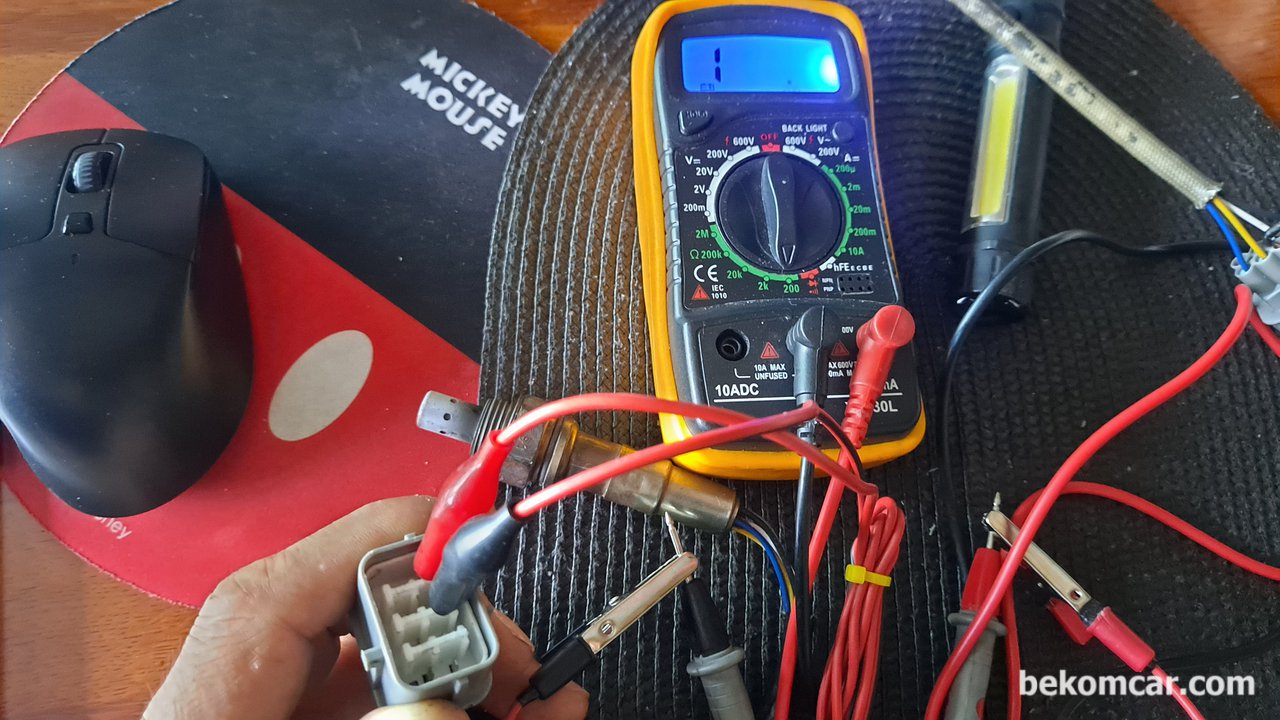

혼다 레전드 2007년 3.5L J시리즈 엔진. P0135 고장코드 . 다른 산소센서1번의 저항값을 측정한다. 이번에는 Heater Circuit (열선회로) 고장인 경우이다. 문제가 있는 산소센서이다. 저항값 측정시 1 이 표시되는데 회로가 고장이라는 의미이다.

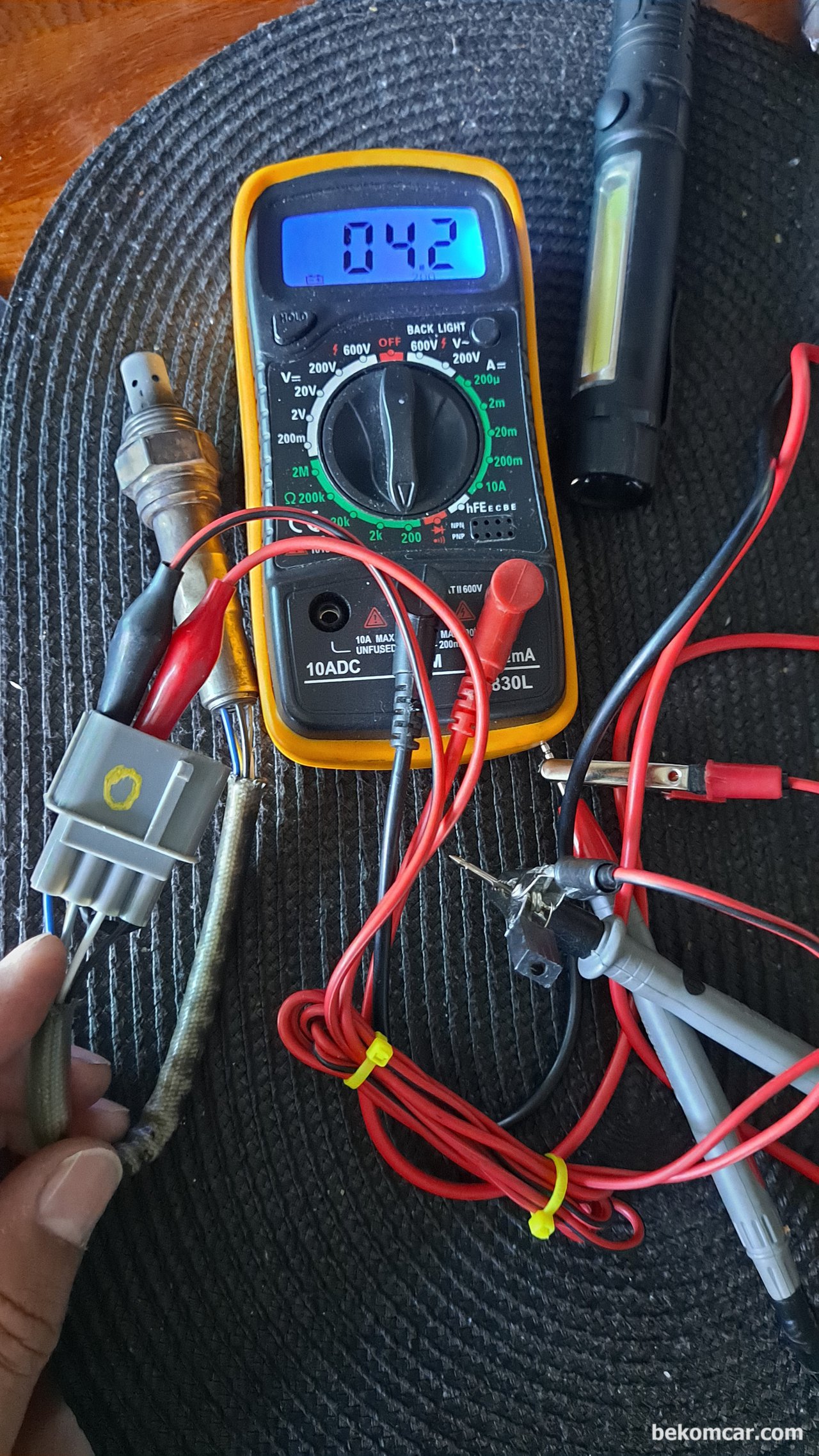

혼다 레전드 2007년 3.5L J시리즈 엔진. P0135 고장코드 . 다시한번 산소센서 1번의 단자 1번과 2번 열선단자의 저항값을 측정한다.역시 다시 측정해도 정상범위 인것 같다. 저항측정값이 4.2옴 이다.
혼다 레전드 2007년 3.5L J시리즈 엔진. P0135 고장코드 결국 두 개를 측정. 정검하였는데 하나의 산소센서는 정상 그리고 또 하나는 고장으로 판단된다. 실제 차량에 어떻게 될지는 모르겠지만, 다음단계로 휴즈.릴레이 및 와이어링 을 체크해볼 필요도 있다.

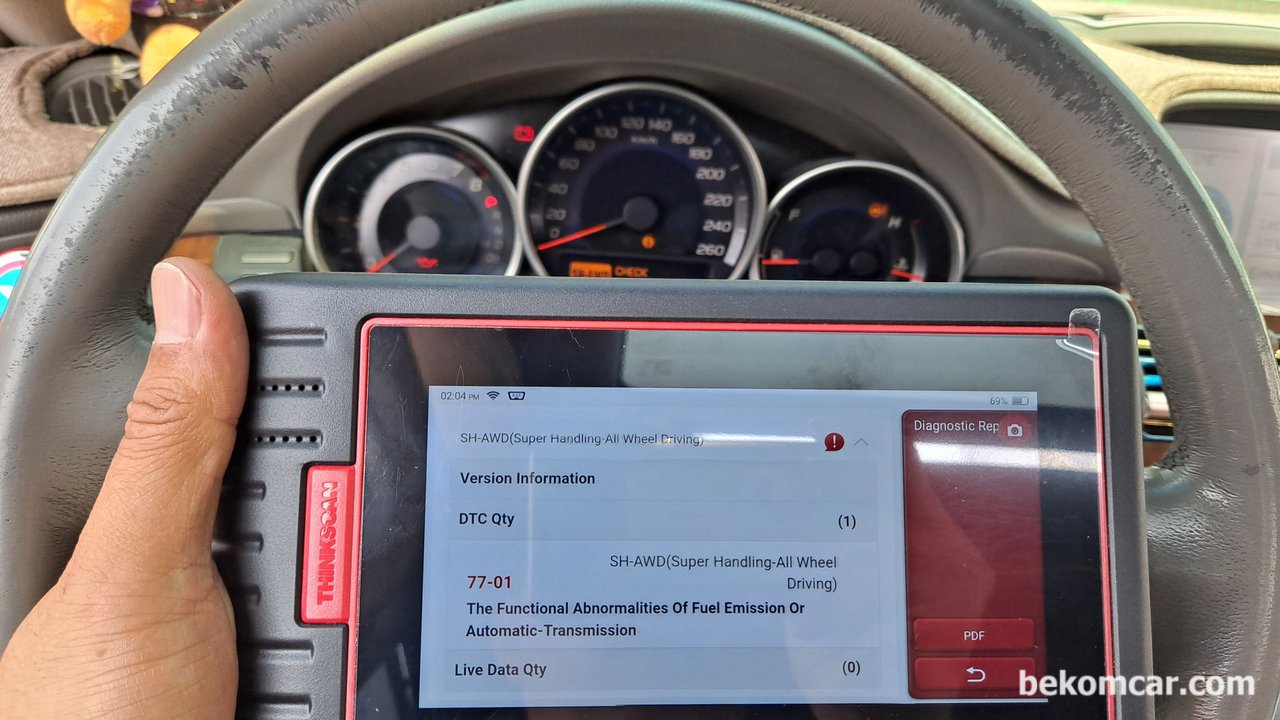

혼다 레전드 2007년 3.5L J시리즈 엔진. P0135 고장코드 와 함께 발생한 SH-AWD 고장코드 (77-01) 이다. P0135 고장코드와 관련이 있는것 같다. 그래서 먼저 P0135를 정비하고 고장코드 삭제후 모니터링 해야한다. 진단결과 미션의 이슈는 없기 때문이다.
