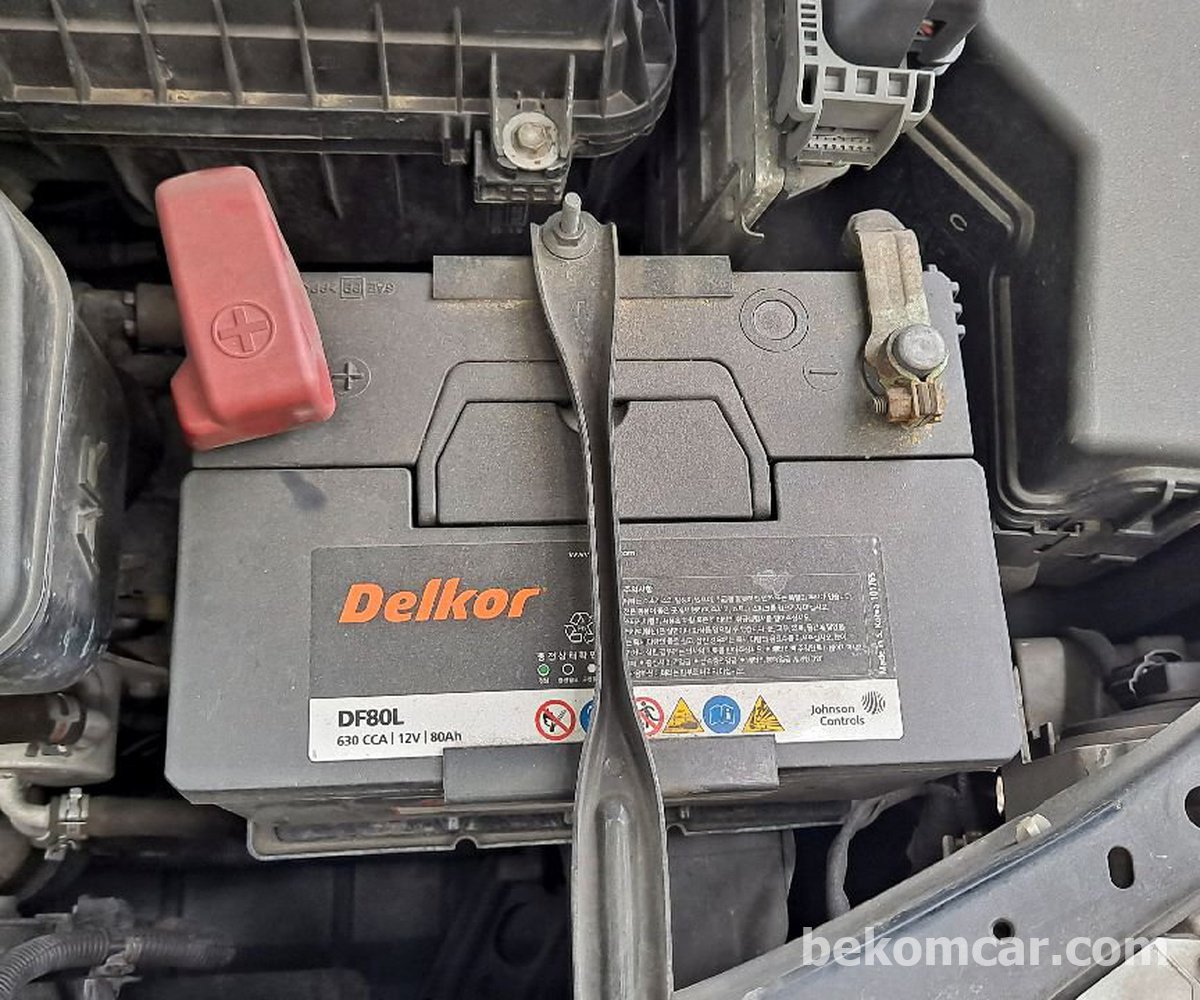

(1) 캠리 2.5 배터리 커넥터 제거
안전을 위해 먼저 배터리 마이너스 커넥터를 제거한 다음 플러스 커넥터를 제거하십시오. 10mm 스패너를 사용하십시오.-
2014년 뉴 레인지로버 스포츠, U0447-00 게이트웨이 A 고장진단 정비후 느낀점 상세내용 2014년 뉴 레인지로버 스포츠, U0447-00 게이트웨이 A 고장진단 정비후 느낀점
[Toyota, 점화플러그 및 점화코일 교체]
6세대, 7세대 캠리 2.5L (2AZ-FE)
(2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 201, 2016)
편집일: 2021년 8월 25일 11:32 오전
필요한 점화 플러그는 19Nm(14lbs ft) 토크의 Denso #SK16HR11입니다. 엔진 커버, 코일 팩 및 배터리 단자용 10mm 너트와 볼트를 제거합니다. 코일 팩 커넥터는 매우 취약합니다. 3/8" 또는 1/2" 라쳇과 16mm 점화 플러그 소켓을 사용하십시오.
배터리를 분리할 때는 마이너스 단자를 먼저 연결하고 배터리를 연결할 때는 플러스 단자를 먼저 연결합니다. Denso 또는 NGK만 사용하십시오. Toyota 코일 팩 커넥터는 매우 취약합니다. 따라서 커넥터를 분리하지 않고 볼트만 제거후에, 모든 코일을 함께 당겨 빼내는것도 좋습니다.
도구 및 토크
- 점화 플러그 토크는 19Nm(14lbs ft)입니다.
- 엔진 커버, 코일 팩 및 배터리 단자용 10mm 너트 또는 볼트
- 토크 렌치, 10mm 소켓
- 덴소 점화 플러그, SK16HR11
전체요약
- 배터리를 분리하고 마이너스를 먼저 분리한 다음 양극 단자를 분리합니다.
- 엔진 커버, 10mm 너트 2개 또는 그로밋 3개만 제거합니다.
- 코일 팩을 제거하기 위해 10mm 볼트를 제거하십시오.
- 콘넥터 제거시 세심한 주의가 필요합니다. 클립이 매우 쉽게 부러집니다.
- 점화 플러그를 제거하기 위한 16mm(5/8") 점화 플러그 소켓이 필요합니다.
코일 게스킷도 제거해야 합니다. 코일 순서는 중요하지 않습니다. 일부 최신 모델에는 8mm 코일 팩 너트가 있는 14mm 소켓이 필요합니다. 정품 점화 플러그는 미리 간극이 조정된 상태로 제공됩니다.

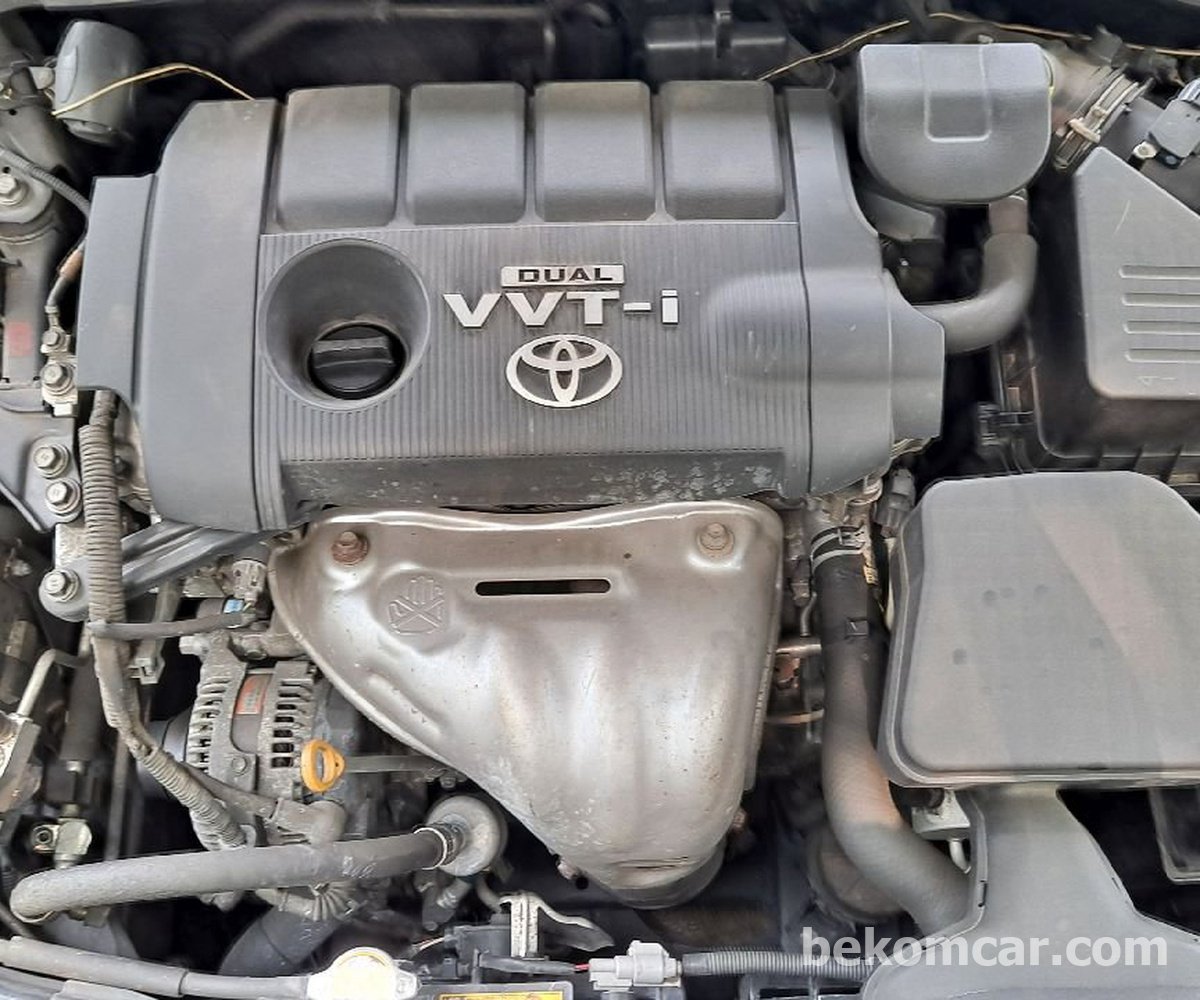

(2) 캠리 2.5 엔진 디자인 커버 제거
엔진 커버를 고정하는 3개의 그로밋이 있습니다. 커버를 살짝 잡아당기면 됩니다.-
엔진 커버 그로밋은 전면 중앙에 있습니다.-
엔진 커버 그로밋은 뒤쪽 왼쪽에 있습니다.-
엔진 커버 그로밋은 뒤쪽 오른쪽에 있습니다.-

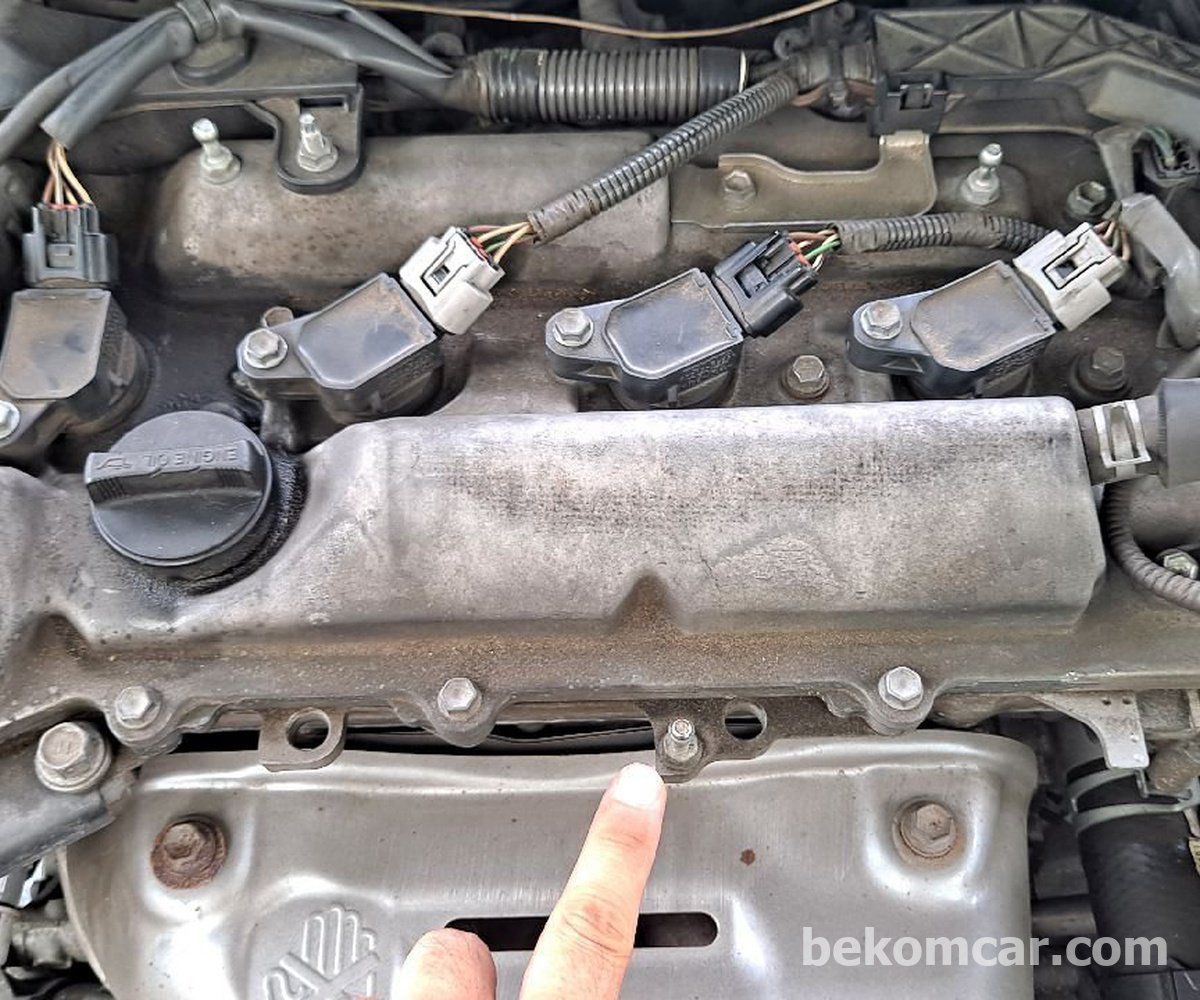

(3) 캠리 2.5 코일 팩 제거

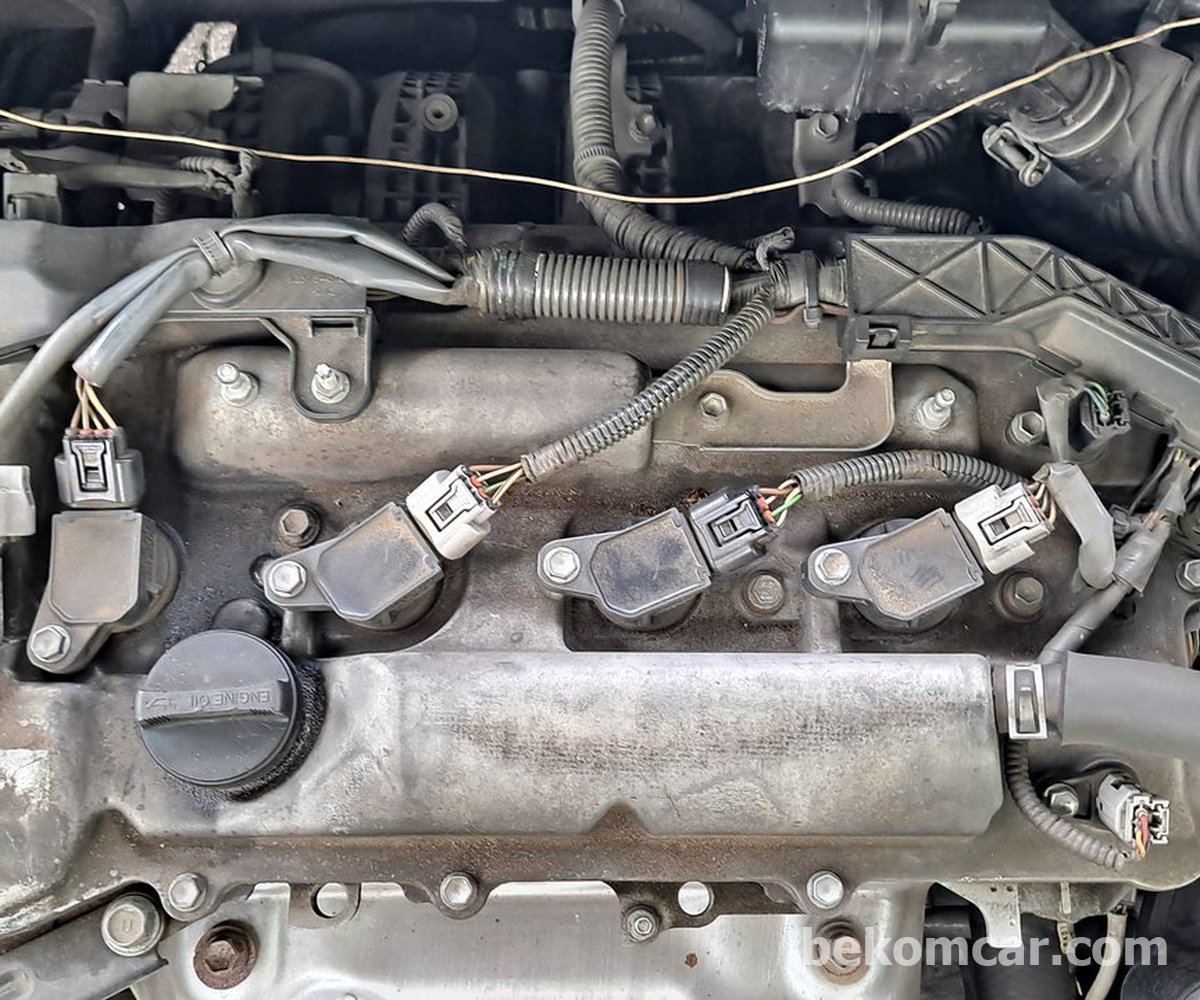

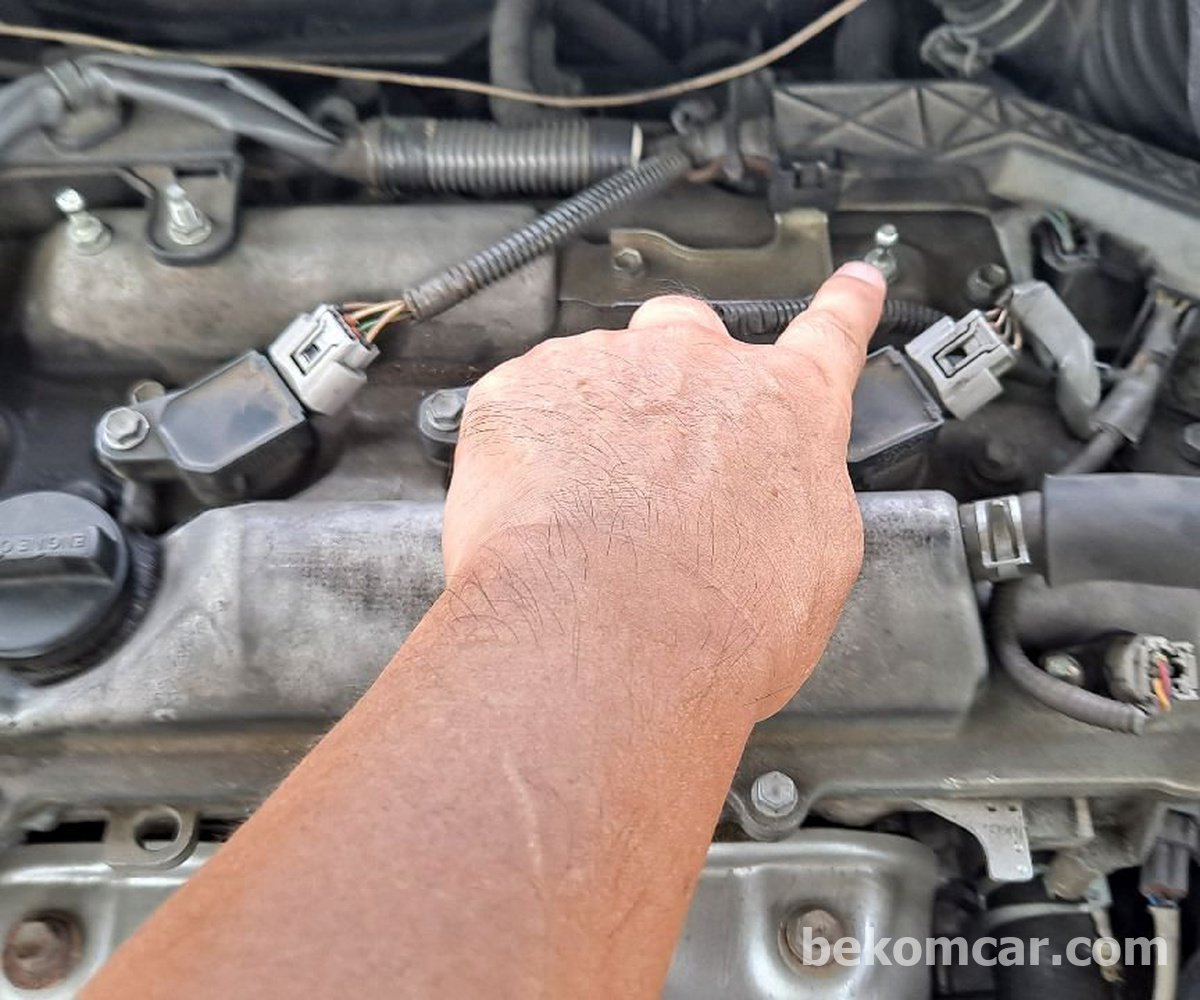

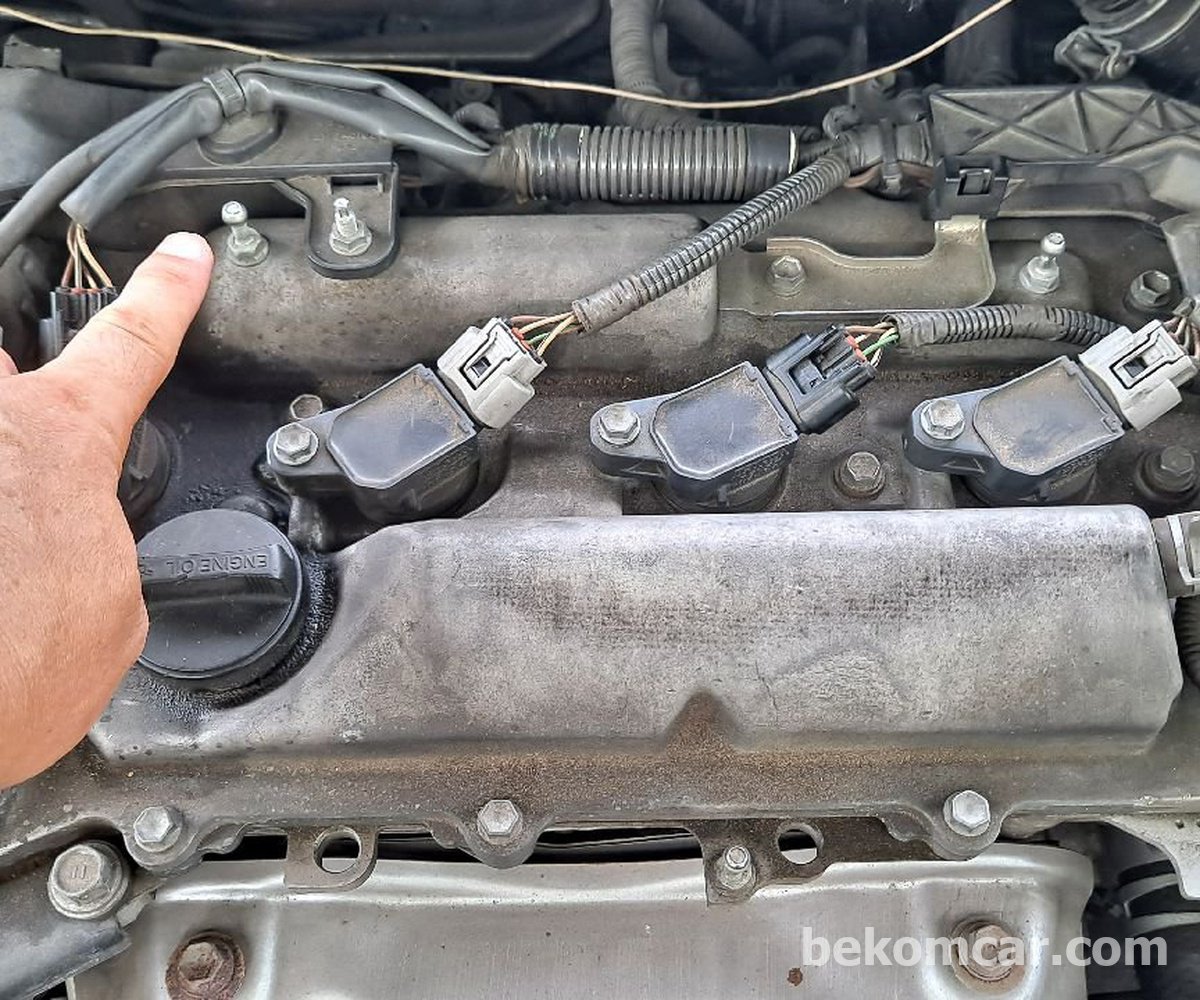

첫 번째 및 세 번째 검정색 커넥터 팁은 매우 취약합니다. 코일 팩을 고정하고 있는 10mm 볼트를 제거합니다.-

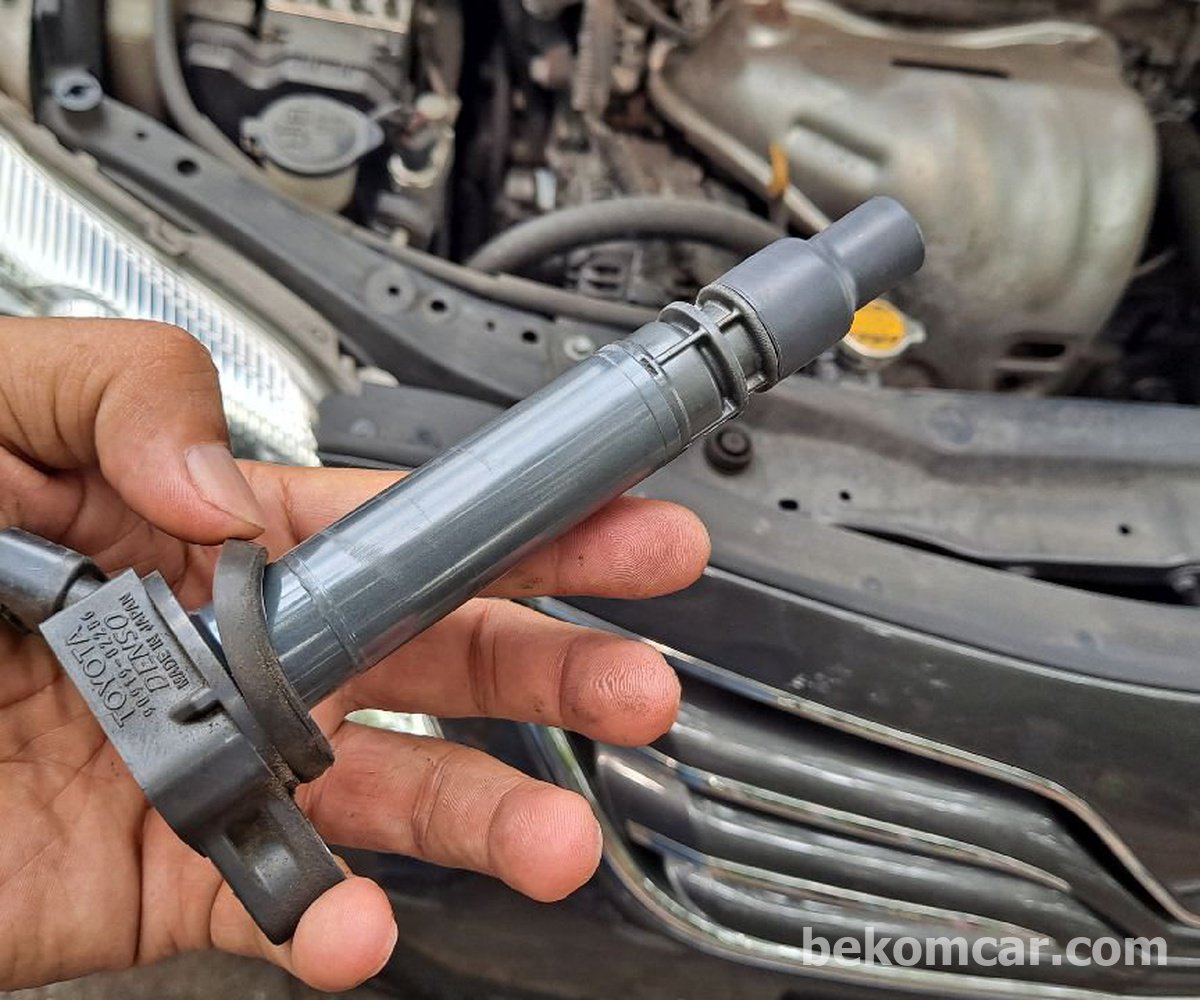

코일 팩을 부드럽게 당겨 빼냅니다. 4개의 코일 팩이 있습니다. 코일 팩을 빼내기 위해 이리저리 흔들면서 살며시 잡아당기면 됩니다.-

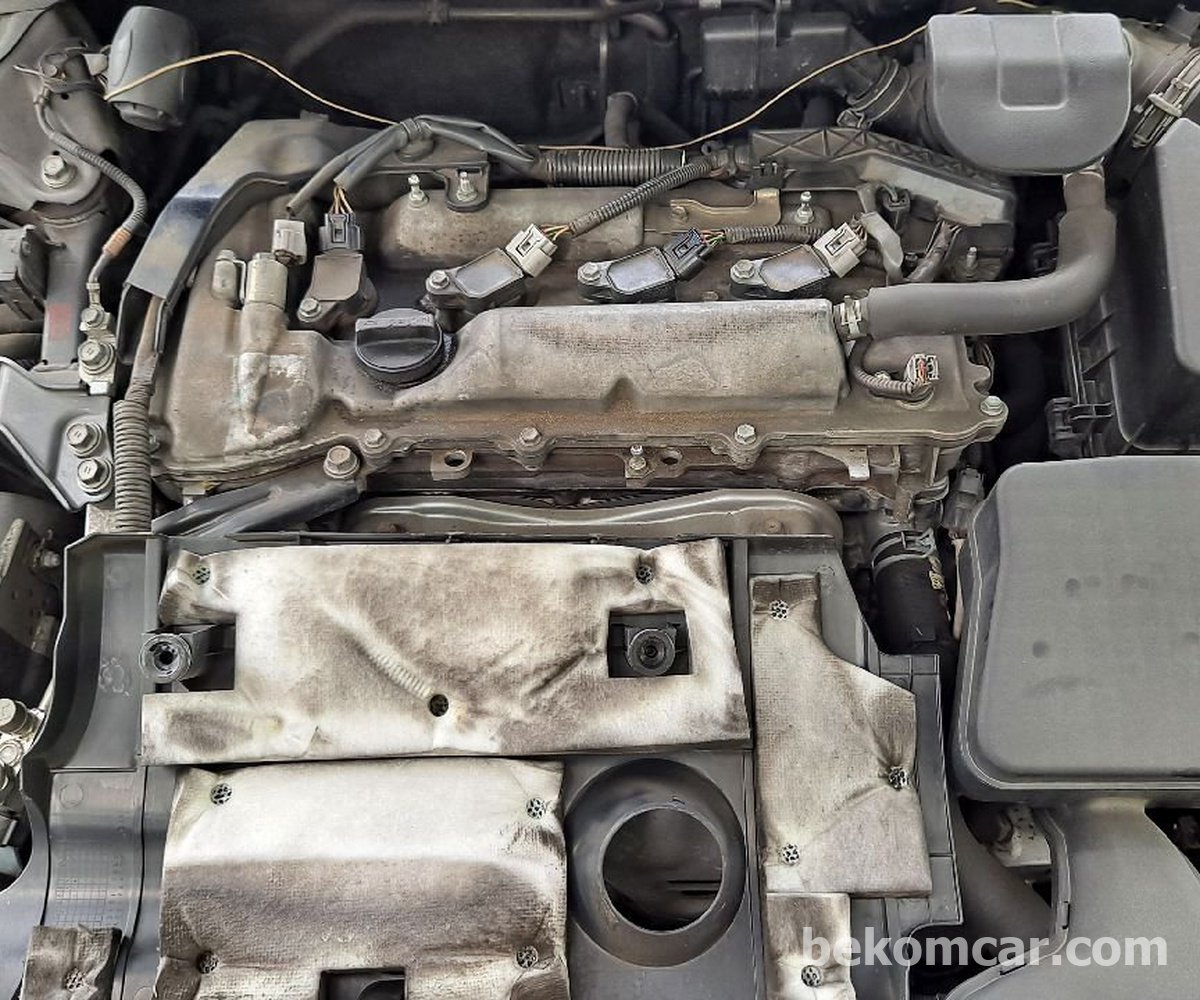

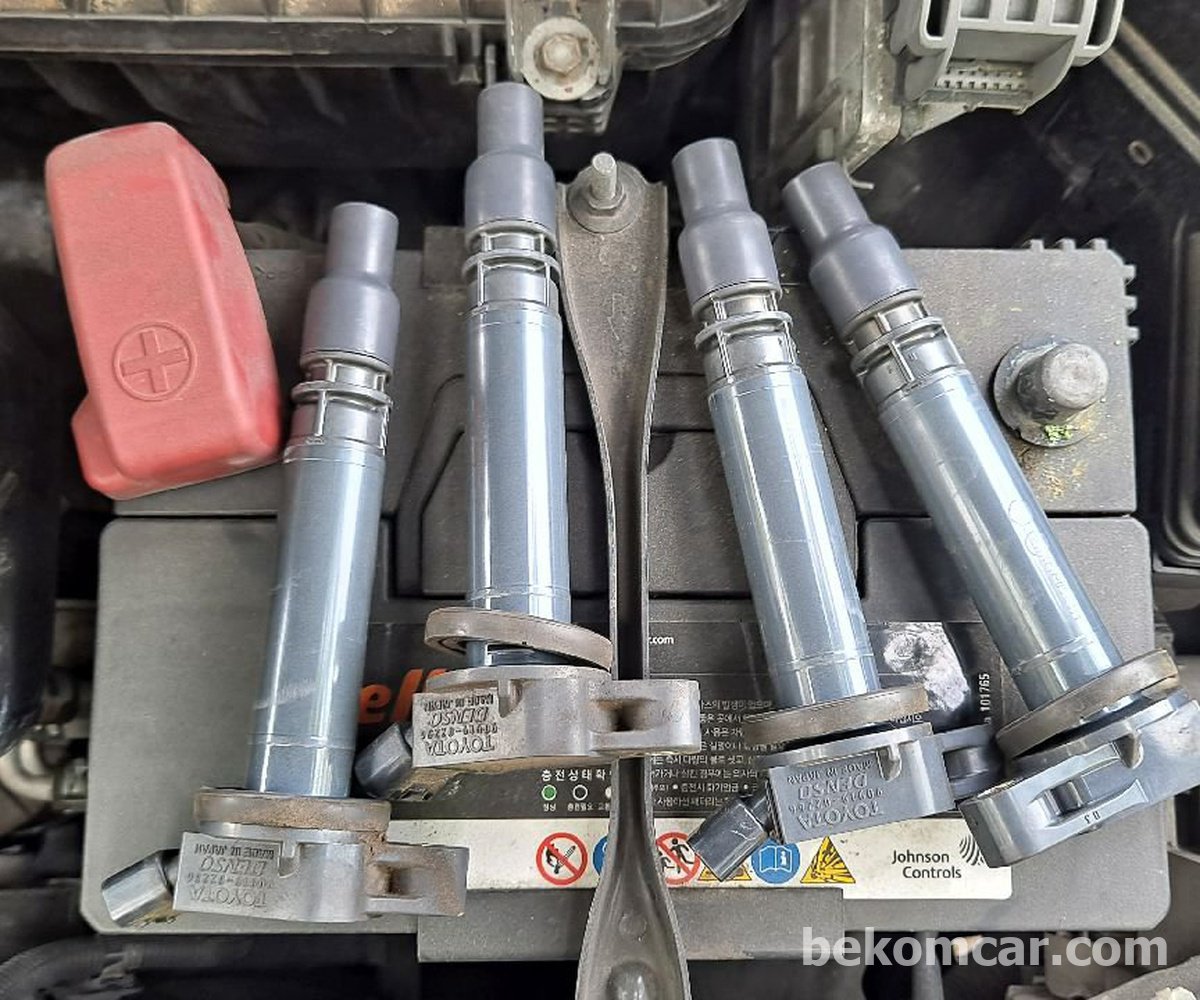

4개의 코일 팩을 모두 제거하고 오염 물질이 있는지 코일을 육안으로 검사합니다.-
(4) 캠리 2.5 점화 플러그 제거

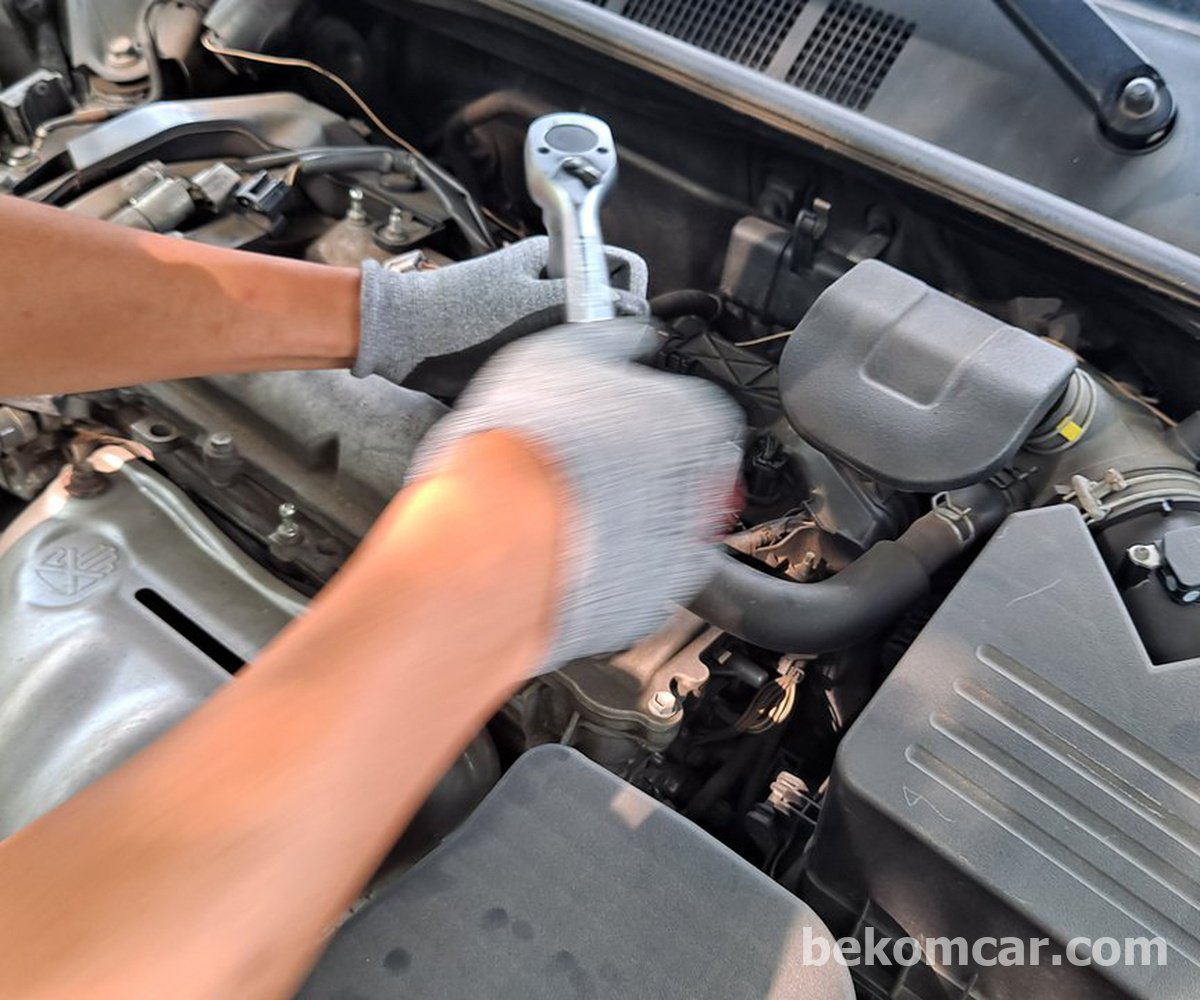

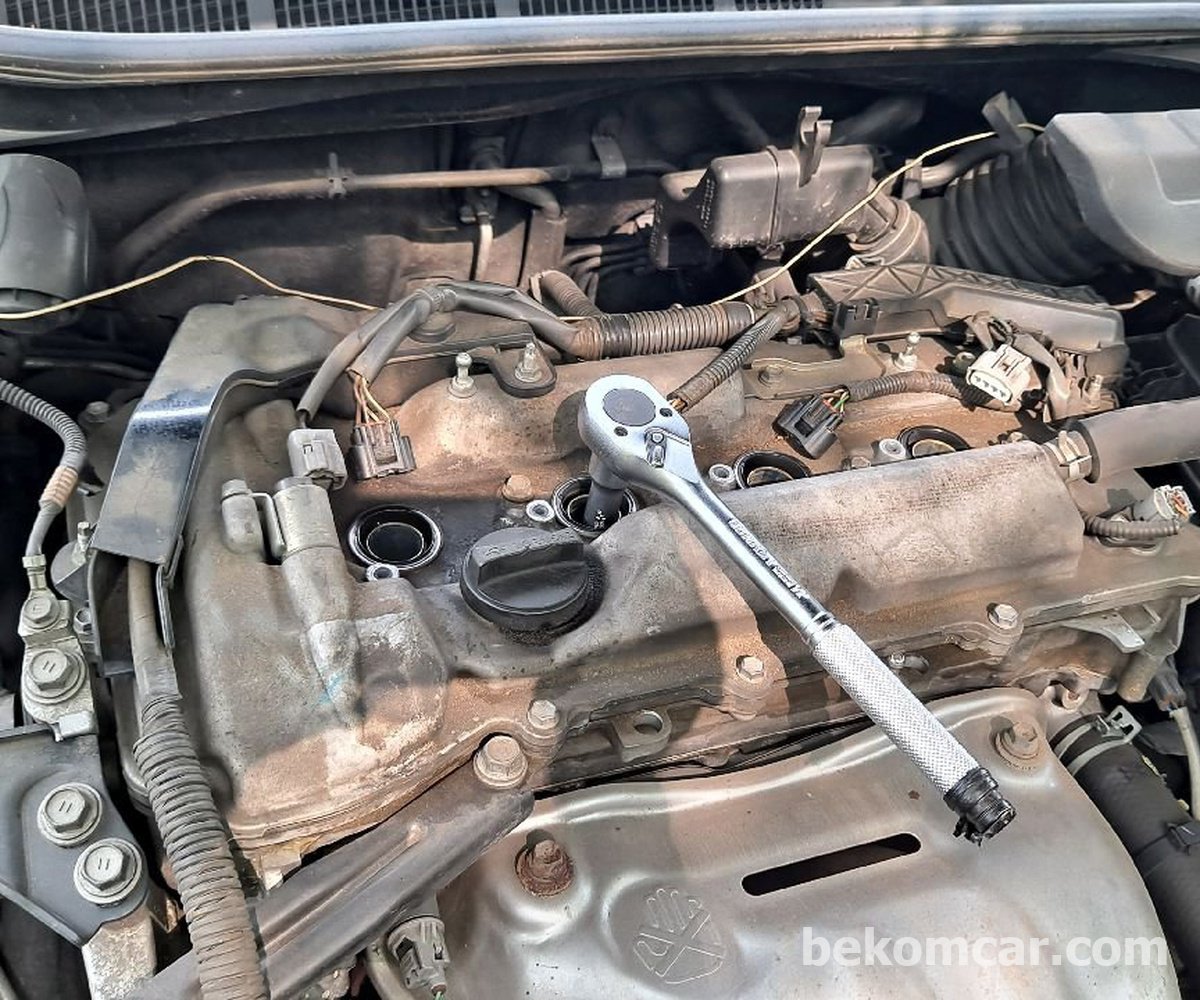

코일 팩을 제거한 후 점화 플러그를 제거하십시오. 3/8" 또는 1/2" 래칫이 있는 16mm 점화 플러그 소켓을 사용하십시오.-

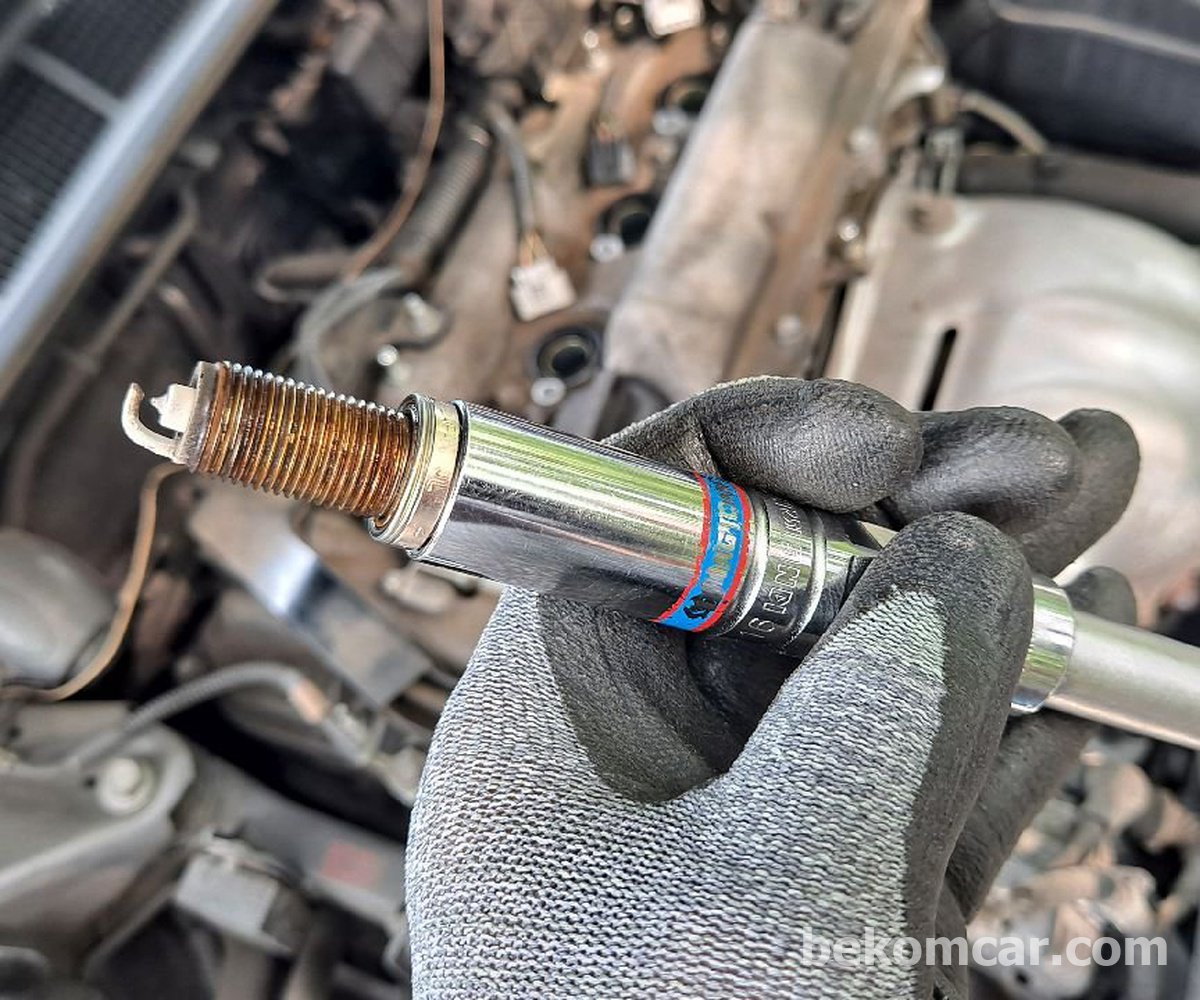

점화 플러그 전극, 오일, 탄소 분말 및 기타 오염 물질이 있는지 확인하십시오.-

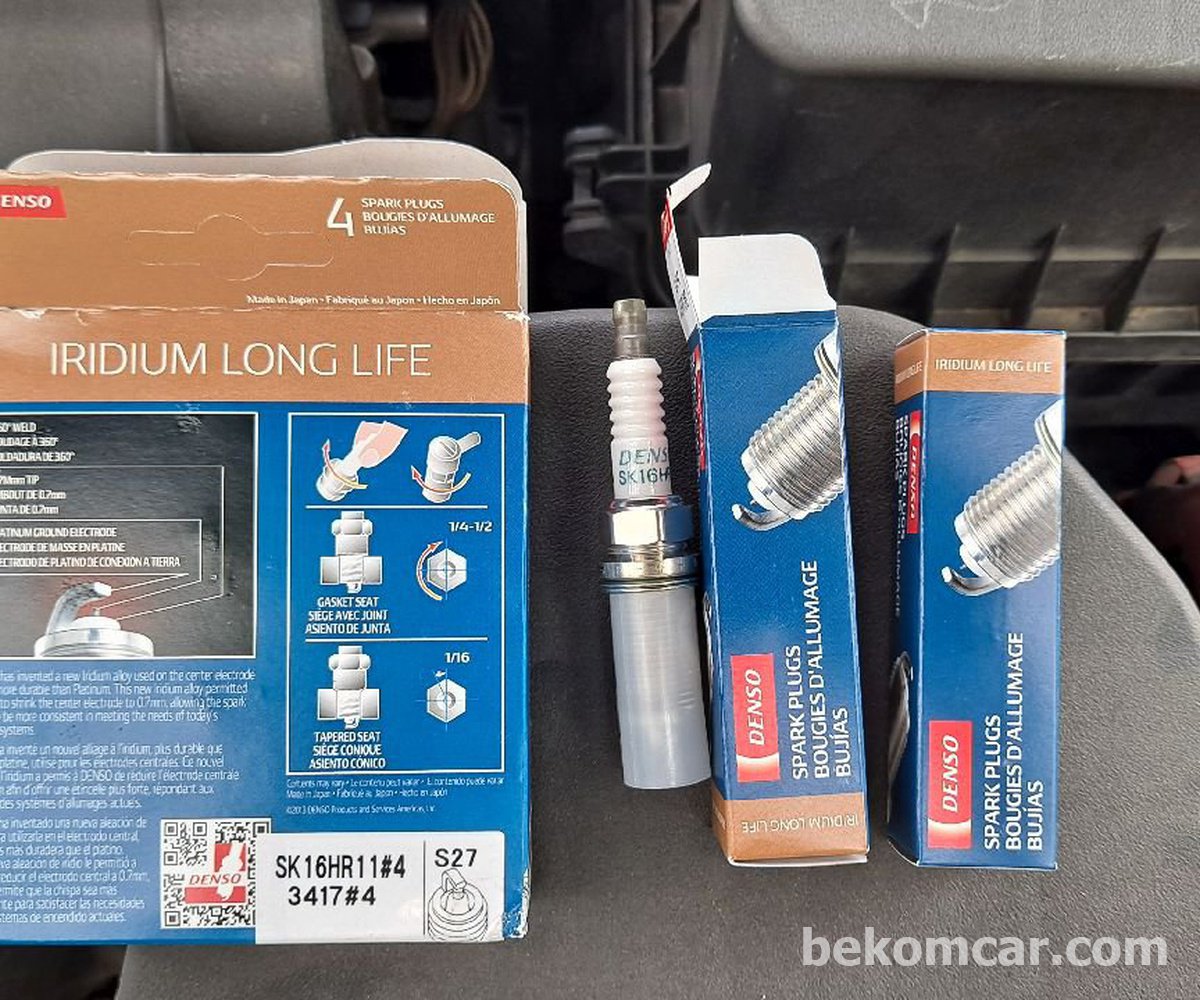

모든 점화 플러그를 제거한 후 새로운 스파크 플러그 설치를 위해 새로운 점화 플러그를 준비하십시오.-
(5) 캠리 2.5 점화 플러그 설치

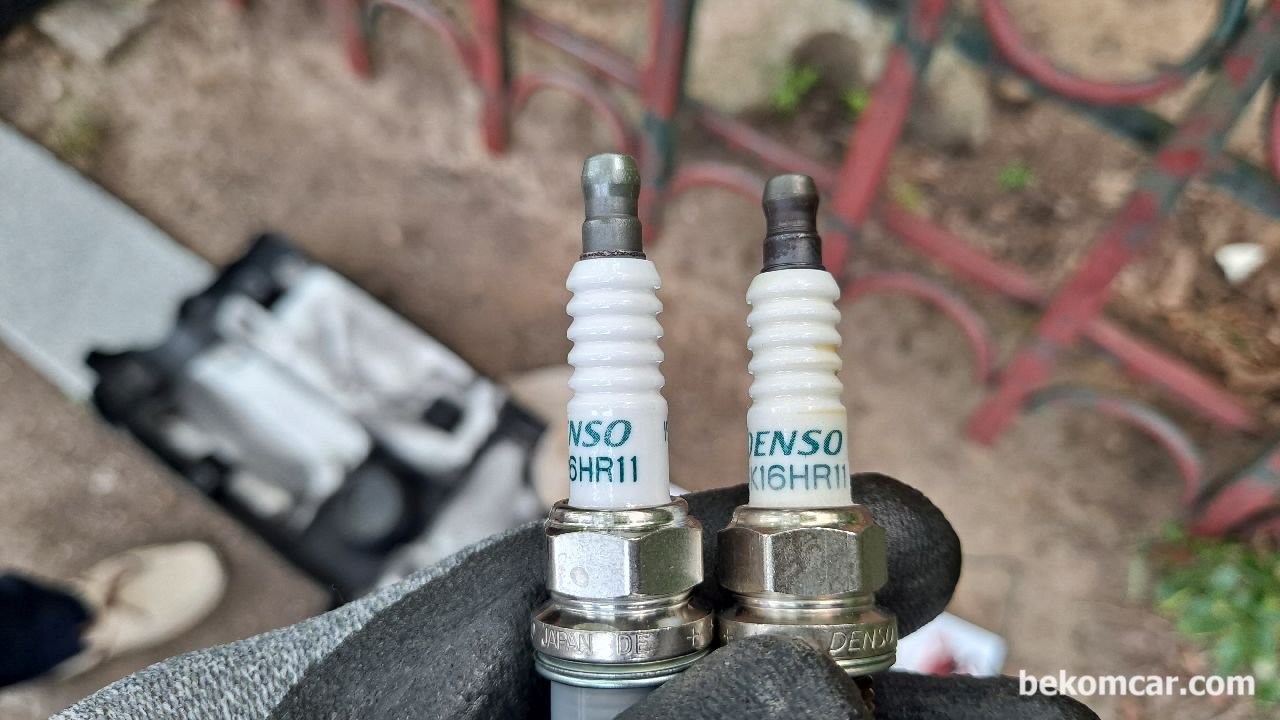

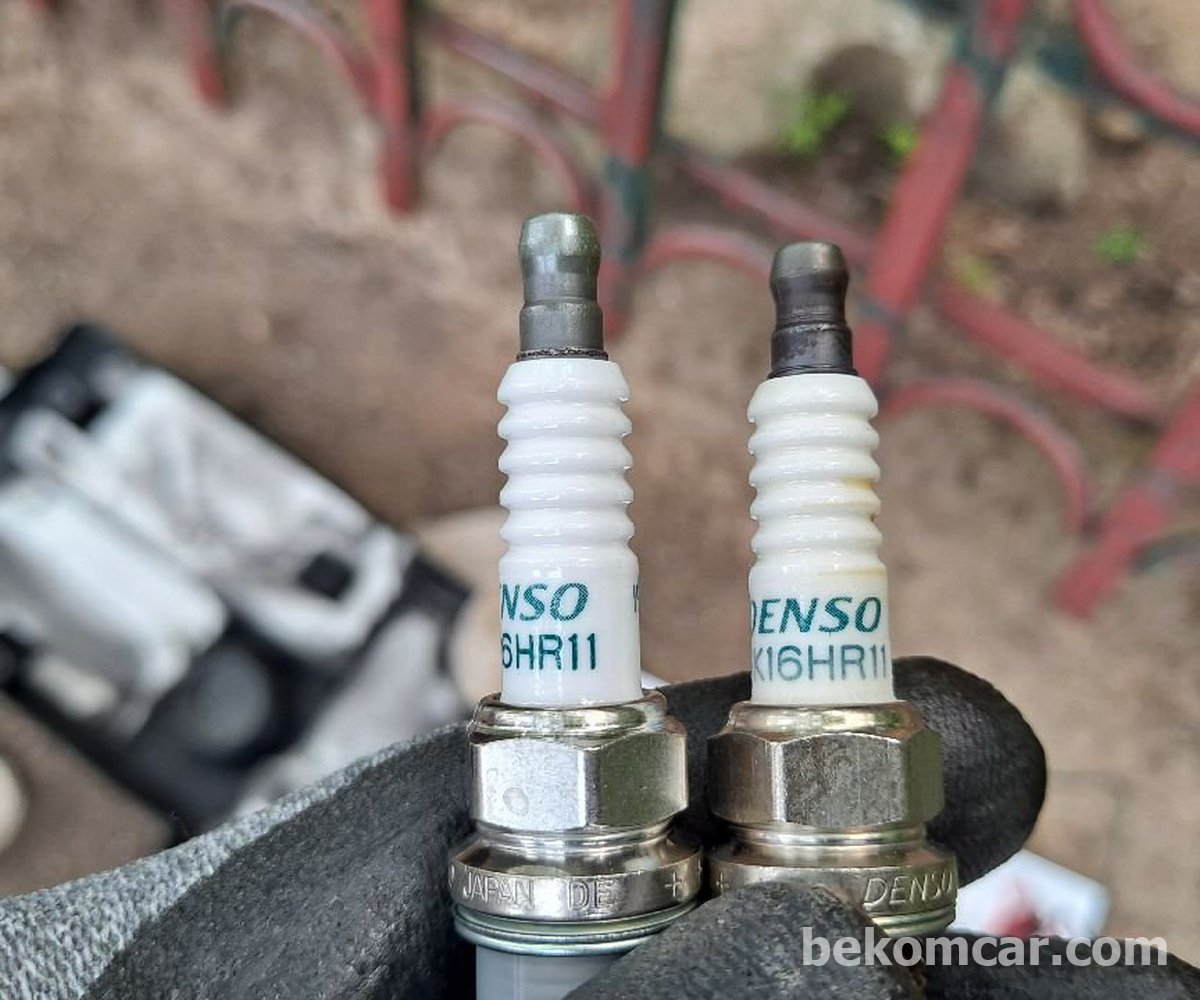

새 점화 플러그가 설치된 것과 동일한지 다시한번 확인하십시오.-
자석 점화 플러그 소켓을 사용하여 점화 플러그를 부드럽게 삽입하고 플러그를 가볍게 조여줍니다. 4개의 점화 플러그 모두에 대해 이 작업을 반복합니다.-

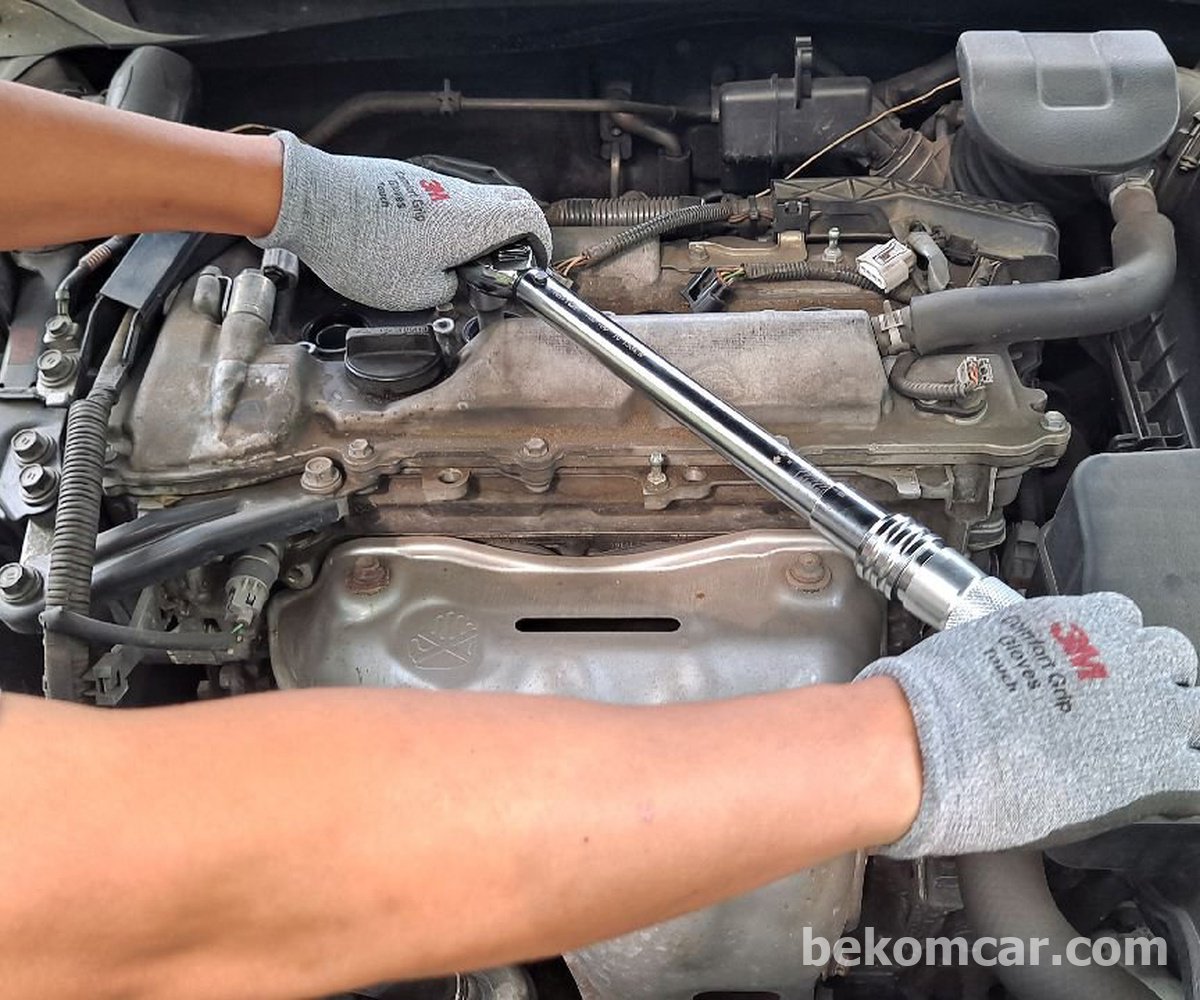

그다음에 토크 렌치를 사용하여 점화 플러그를 19Nm(14lbs ft)로 조입니다. 점화 플러그를 과도하게 조이지 마십시오. 고착 방지 윤활제도 필요하지 않습니다.-
그런 다음 4개의 코일 팩을 모두 부드럽게 삽입합니다. 코일 팩을 삽입할 때 '딸깍' 소리가 나는지 확인하십시오. 10mm 볼트를 적절하게 조이면 됩니다.-
(6) 캠리 2.5 점화 플러그 교체 완료
엔진 디자인 커버를 다시 장착하십시오. 그로밋에 맞게 각 모서리에 맞는 덮개를 씌우기만 하면 됩니다. 디자인 커버를 살짝 밀어 단단히 고정합니다. 그리고 배터리를 플러스부터 연결하고, 다음에 마이너스를 연결하여 마무리 합니다.-
