스로틀바디 센서 고장상태 파악하기

(ALL)
편집일: 2022년 10월 5일 4:41 오후

KOEO (Key on engine off) 시의 TPS voltage는 보통 0.7V 이하이다. 파워와이어에 5V Reference voltage 확인과 그라운드 확인이 필요하다. 오실로스코프등 그래프를 지원하는 DVOM으로 TPS 의 Signal에 +를 연결, -는 그라운드에 연결하여 그래표를 살핀다.

전기안전과 회전체 안전사고에 주의한다.

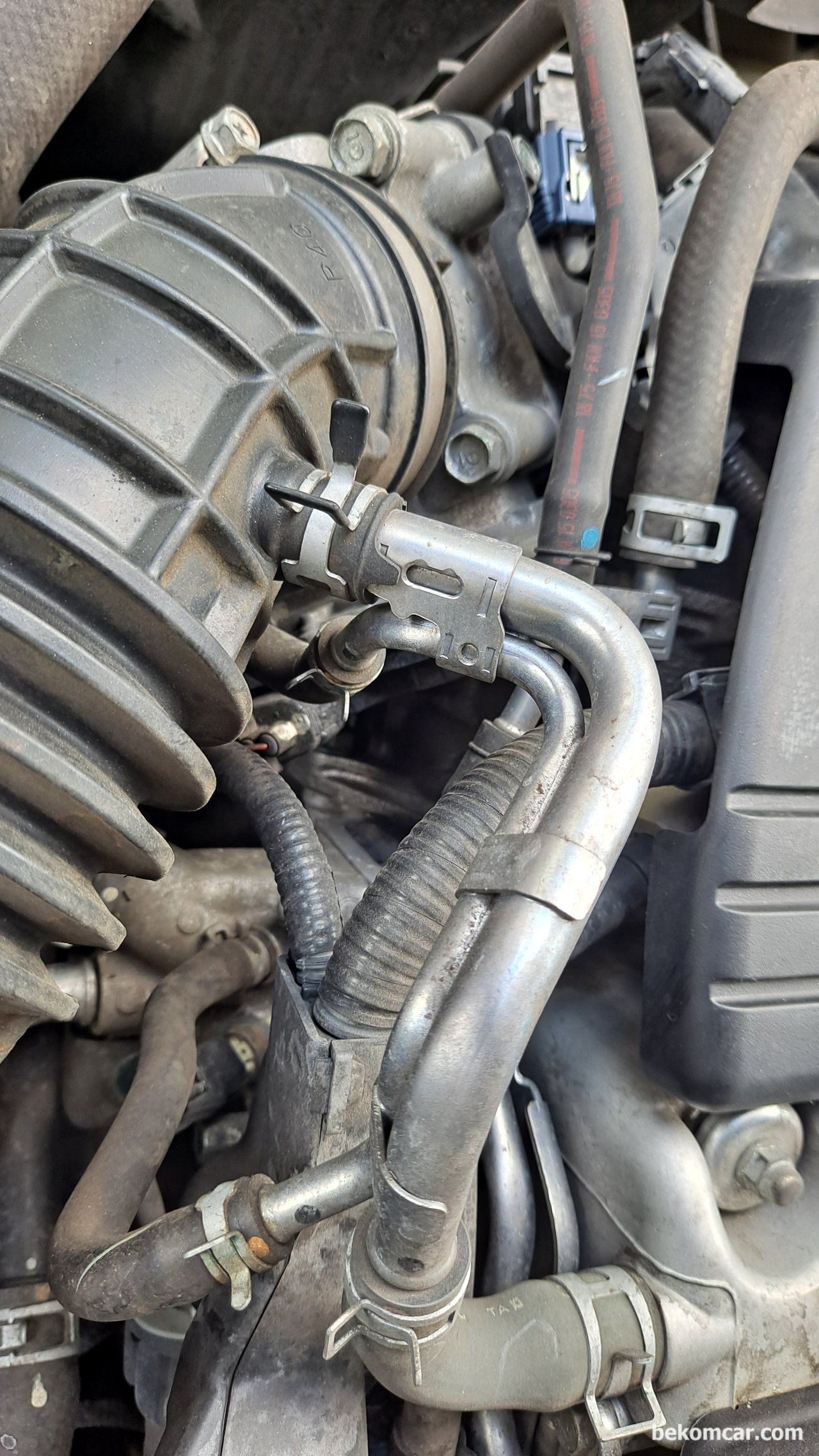

스로틀바디 센서 고장상태 파악하기, 혼다 어코드 스로틀바디|베콤카 차량정밀진단

혼다 어코드 스로틀바디

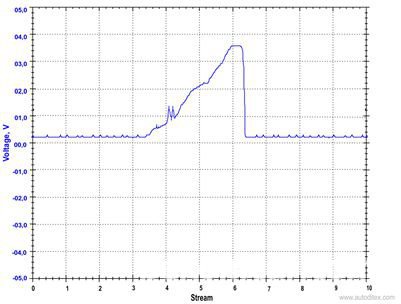

스로틀바디 센서 고장상태 파악하기, 이 그래프처럼 악셀을 하면 부드럽게 전압이 상승하다 디셀하게되면 뚝 떨어지는것 형태이면 TPS가 정상이다. Courtesy of https://autoditex.com/page/throttle-position-sensor-tps-22-1.html|베콤카 차량정밀진단

이 그래프처럼 악셀을 하면 부드럽게 전압이 상승하다 디셀하게되면 뚝 떨어지는것 형태이면 TPS가 정상이다. Courtesy of https://autoditex.com/page/throttle-position-sensor-tps-22-1.html

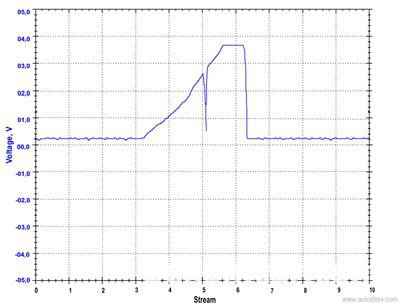

스로틀바디 센서 고장상태 파악하기, 이경우는 고장이다. https://autoditex.com/page/throttle-position-sensor-tps-22-1.html|베콤카 차량정밀진단

이경우는 고장이다. https://autoditex.com/page/throttle-position-sensor-tps-22-1.html

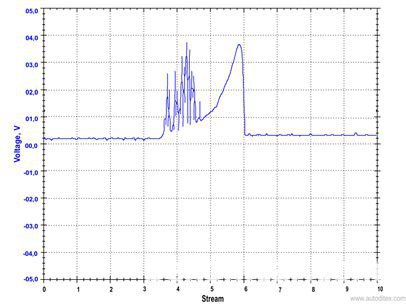

스로틀바디 센서 고장상태 파악하기, 이경우는 고장이다. https://autoditex.com/page/throttle-position-sensor-tps-22-1.html|베콤카 차량정밀진단

이경우는 고장이다. https://autoditex.com/page/throttle-position-sensor-tps-22-1.html

스로틀바디 센서 고장상태 파악하기, 이경우는 고장이다. https://autoditex.com/page/throttle-position-sensor-tps-22-1.html|베콤카 차량정밀진단

이경우는 고장이다. https://autoditex.com/page/throttle-position-sensor-tps-22-1.html

관련 콘텐츠

자동차 경고등, 스캐너, OBD2 및 고장코드 이해 엔진체크등(CEL) 확인 Bank1 산소센서1 & 산소센서2 정상여부 파악 P0171, 뱅크1 시스템 린 (희박) 진단기 에러코드 (DTC) 산소(O2)센서는 무엇이며 몇 개가 있습니까? 자동차에 사용되는 저장장치 기본 이해하기 STFT (단기연료보정값) 과 LTFT(장기연료보정값) 기본 이해하기 산소센서 전체적인 배우기 Global OBDII, Pete Meier & Jerry Truglia 차량떨림 과 간헐적인 경고등 발생
면책조항 ! 모든 차량이 다르기 때문에 정비 작업 전에 해당 차량의 정비매뉴얼 지침을 지켜야 한다. 베콤카는 웹사이트에 포함된 정보의 사용으로 인한 모든 직.간접적으로 발생한 재산 피해 또는 부상에 대해 책임을 지지 않는다. 사용자의 전적인 책임하에 홈페이지 콘텐츠를 사용하여야 한다.

(1)로그인후 댓글하기

댓글은 로그인후에 가능합니다.
2022년 10월 5일 4:24 오후 - 문선주 moderator
오실로스코프나 그래프가 지원되는 DVOM (DMM) 멀티테스터기가 정망 유용하게 진단에 활용되는것 같다. 진단업무에는 정말 구입해야 할 장비들이 너무많이 필요하다. 그리고 가격들이 대부분 높아서 부담스럽다.
|
