[공통, 전기기초 이해하기]
부품.센서류 고장시 기본점검방법 (경음기사례)
(All)
편집일: 2022년 10월 3일 11:03 오전
모든 전기 전자 부품은 전기가 필요하다. 산소센서 경음기 점화플러그 등 전부 해당된다. 이들 부품들교체전 진짜 부품고장인지 아니면 배선 이나 휴즈등 문제인지 부터 알아야한다. 그중 기본인 전기테스트 방법을 경음기 사례를 통하여 알아본다.
항상 전기안전 사항을 준수한다

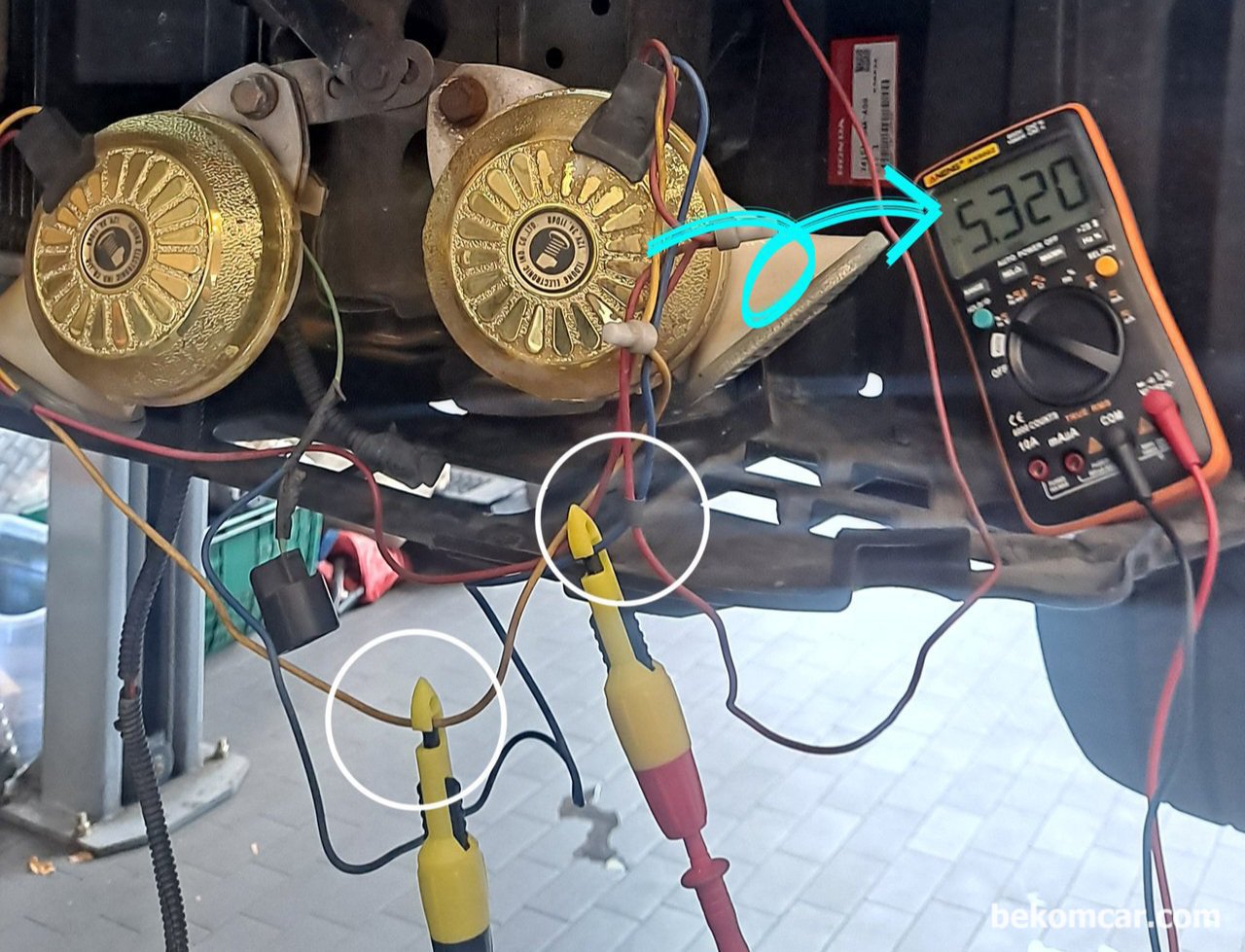

시그널 전압이 정상으로 측정되었다. 시그널은 크략션 누르는 신호, 좌회전 신호, 헤드라이트 신호 등 버튼을 눌러서 신호를 주는것을 의미한다.
시작하기전에
차량내 대부분 전기부품은 크게 3~5가지를 체크한다. 1 휴즈, 2 릴레이, 3 파워(+), 4 그라운드(-) 그리고 5 시그널 전압을 측정한다. 이 원칙은 모든 메이커 차량에 해당된다. 물론 세부적인 사항은 센서나 전기 전자 부품 제품별로 ㅊ차이가 있을수 있다. 큰 원칙이 그렇다는 의미이다.

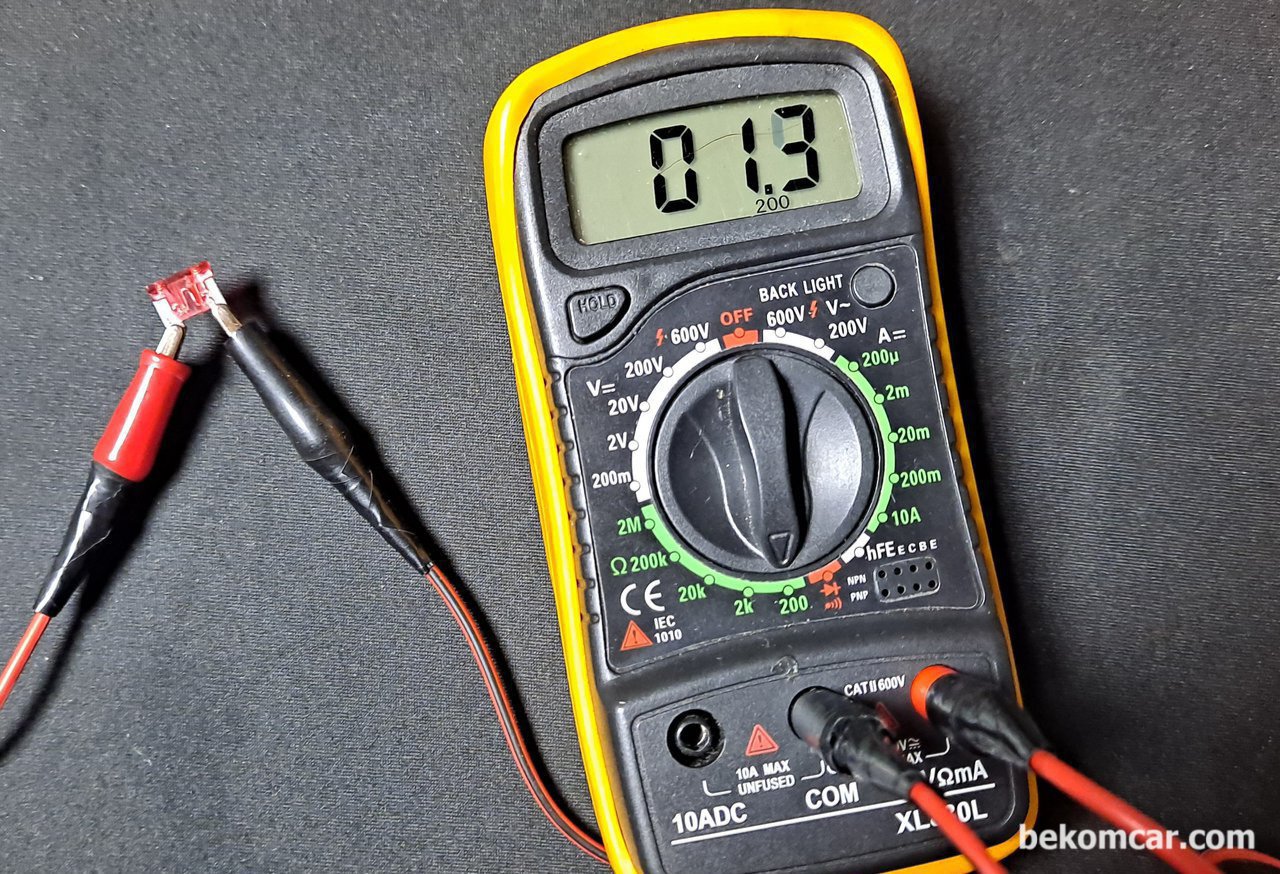

먼저 휴즈와 릴레이 를 측정한다. 육안점검과 멀티미터 테스트기로 통전시험을 해본다. 마이너스 와 플러스 프로브를 사진처럼 측정하여 저항이 측정되면 정상이다. 물론 멀티미터는 저항으로 설정후 테스팅한다.

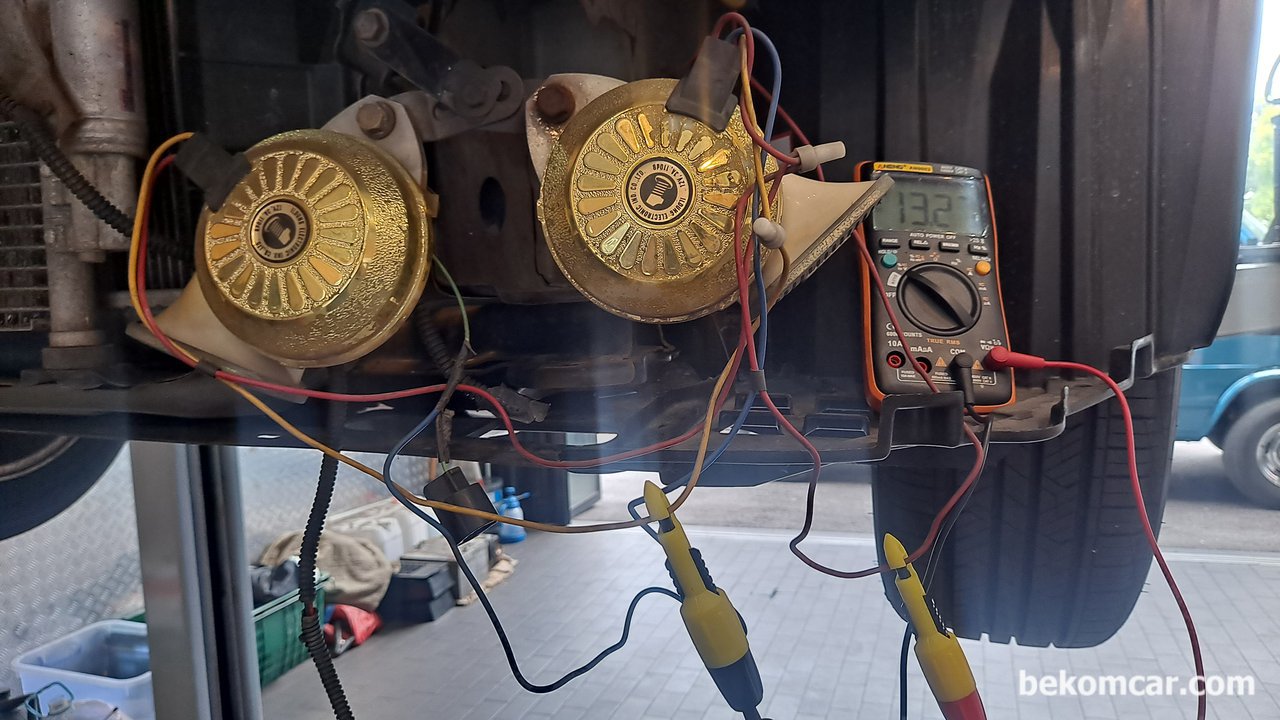

그라운드에 멀티미터 그라운드를 연결, 플러스는 파워 라인에 열결해서 배터리 전압이 나오는지 확인한다. 배터리 전압이 측정되면 파워라인은 정상이다.

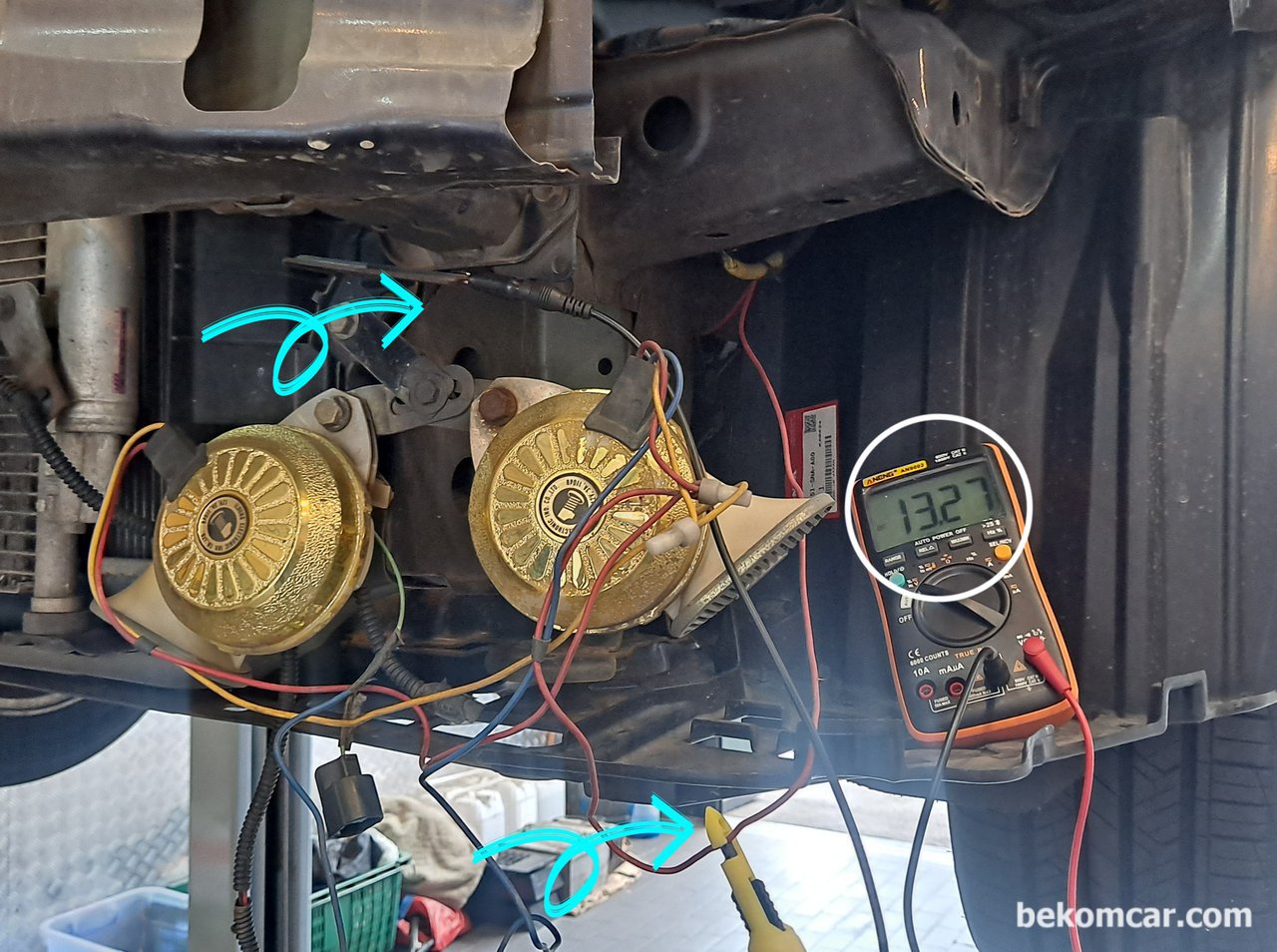

마이너스 선 (그라운드 선) 과 플러스 선 과 전압측정하여 배터리 전압이 측정되면 마이너스 선도 정상이다.

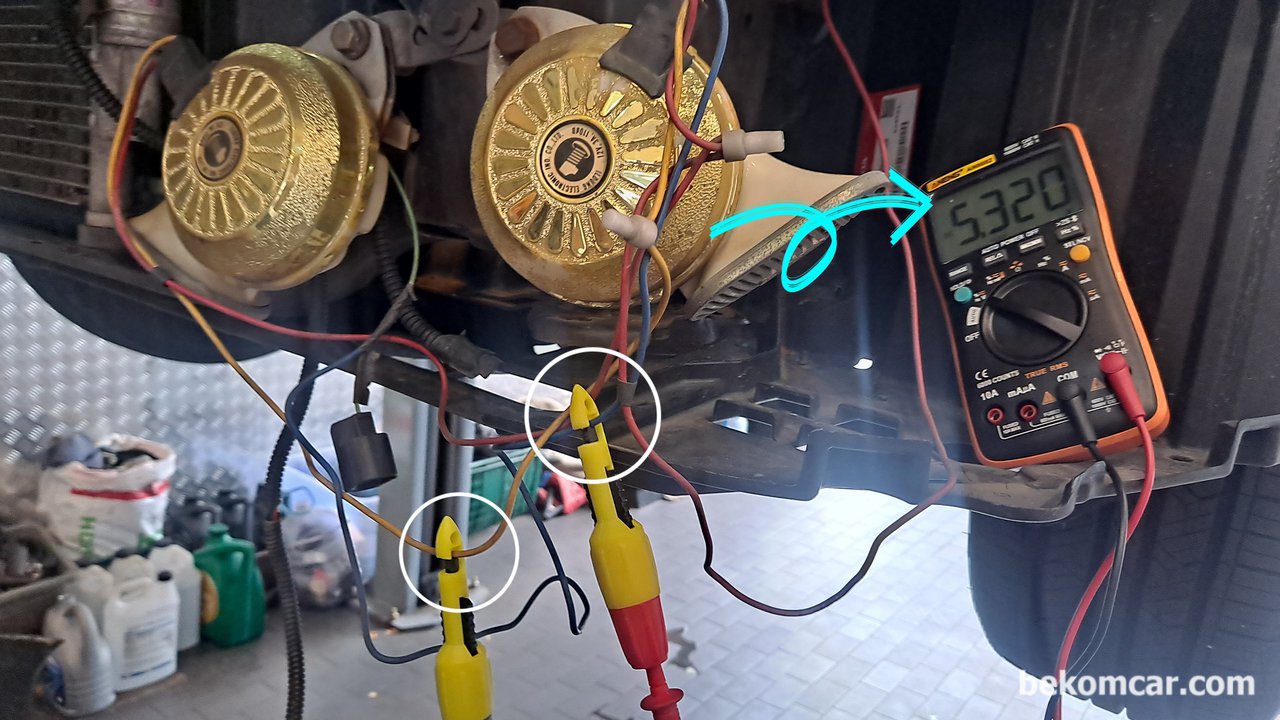

마지막으로 시그널 전압이 약 5.00VDC 전 후 로 측정되면 신호선도 정상이다. 이 경우 신호는 크락션 눌르면 소리가 나야하는 신호라는 의미이다.
휴즈, 릴레이, 플러스, 마이너스, 시그널 다 정상이면 결론은 혼 크락션 고장이다. 새로 구매한 혼 을 테스팅후 작동 잘 하면 설치한후 마무리한다.
