8bit vs. 12bit vs. 16bit 차이점

쉽게 설명하면 모니터 영상 표시할때 가로 픽셀 x 세로 픽셀 로 구성된다. 세로로 256개 선으로 표시할때와 4096개 선으로 표시할때 영상이나 사진의 해상도가 상당한 차이가 생긴다. 16bit의 경우 채널당 65,536선을 표시할 수 있다.  즉 한 채널당 8bit는 256선, 12bit는 4,096 그리고 16bit는 65,536 만큼 정교하게 파형분석이 가능하다는 의미이다.

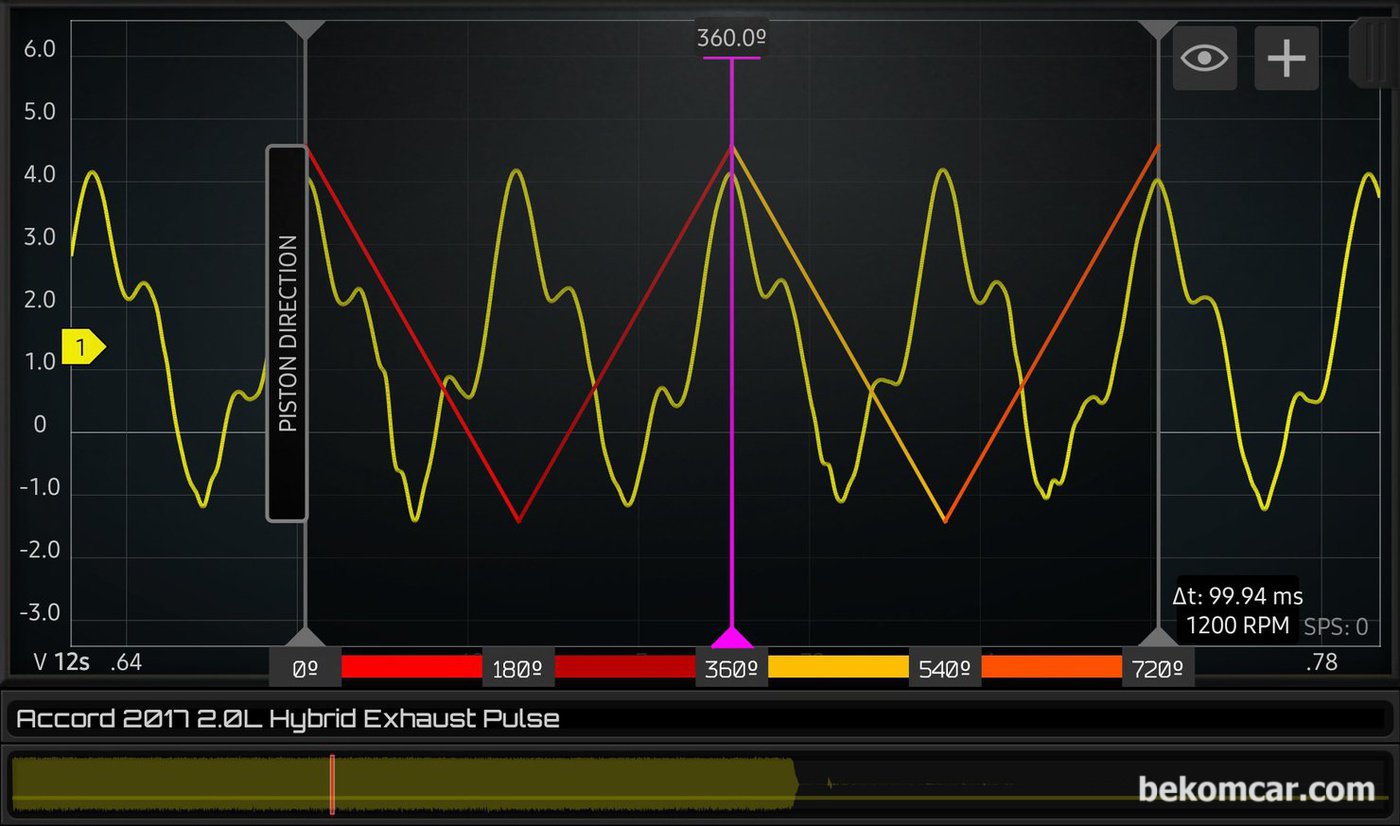

정밀파형 분석시 12bit 지원여부

실린더압축압력등 일부 정밀 파형분석이 필요할때는 12bit 수직해상도를 지원하는 오실로스코프가 더 좋다. 12bit를 지원하는 스코프는 대체적으로 가격이 비싸다.

Martin Loren HS512Max 스코프 12bit지원

베콤카에서 국내대리점으로 수입공급하는 Martin Loren이 개발한 HS512Max 스코프는 12bit -16bit (S/W적)지원이 된다. 피코스코프 4425가 ADC 수직해상도 12를 지원하며 2204A는 8bit 이다. 16bit를 지원하는 오실로스코프도 있지만 상당히 비싸다.

소프트웨어 보정기능으로 해상도 높임

거의 모든 종류의 이미지 영상 등 프로그램 에서는 소프트웨어적인 보정을 통하여 성능을 향상 시키는 기능이 있다. 오실로스코프도 마찬가지이다. HS512Max 와 Pico 4425는 12bit지원, 2204A는 8bit 기본지원. 하지만 S/W적으로 16bit 와 12bit까지 높일 수 있는데 이때 파형이 왜곡되는 경우가 흔하니 주의한다.

컴퓨터 언어 bit? byte? 의미는 단순

모든 컴퓨터 데이터는 0 과 1 로 구성되어 있다. 이것을 bit (binary digit) 이라고 한다. 그리고 0과1 의 8개 조합으로 구성된것이 byte 라고 한다. 예를 들어 알파벳 'A' 를 표시할려면 8개의 bit 가 필요한데,  컴퓨터는 '01000001' 가 'A'로 인식한다. 그래서  아래처럼 게산이 된다.

1. 8bit 라고 하면 2^(8) = 256합
2. 12bit는 2^(12)=4,096 변수조합. 8bit에 비하여 16배 더 정교함.
3. 16bit는 2^(16) = 65,536변수 조합. 8bit에 비하여 256배 더 정교하며, 12bit에 배하여 16배 더 정교함.

추가 참고사항

01010101 8개 구성이 1byte 라고 했다. 0과1 binary digit 이라고 하는데 '디지털' 형태이다.  스코프에서 전압을 측정시, 전압은 아날로그 이다. 그런데 컴퓨터는 몽 땅 다 디지털 형태이니,  아날로그 를 디지털로 바꾸어주고 (AD 컨버터 반도체), 디지털은 1 step 식 표시된다. 바로 수직해상도 ADC를 의미한다.
