중고차구매진단, 데이터 사이언스 와 진단 관계, W222 S450 진단사례
벤츠 S450 W222 3.0T 중고차구매 진단과정 중 현장에서 엔진분해 없이 전반적인 엔진상태를 진단하는 방법중 하나가 배기펄스 파형 분석이다. 실화, 부조, 연소, 기계적 결함, 캠새프트 타이밍 등 상당한 진단이 가능하다. 이 과정에서 스코프를 통하여 수집된 파형을 2차로 수학채널 주파수로 변환 (Frequency)하여 엔진 캠새프트 타이밍, 바노스, 캠 페이저 등 상태를 진단한다. 돈 많이 들어가는 부품 들이기 때문이다. 데이터 사이언스 와 자동차고장 진단은 매우 밀접하다고 생각된다.

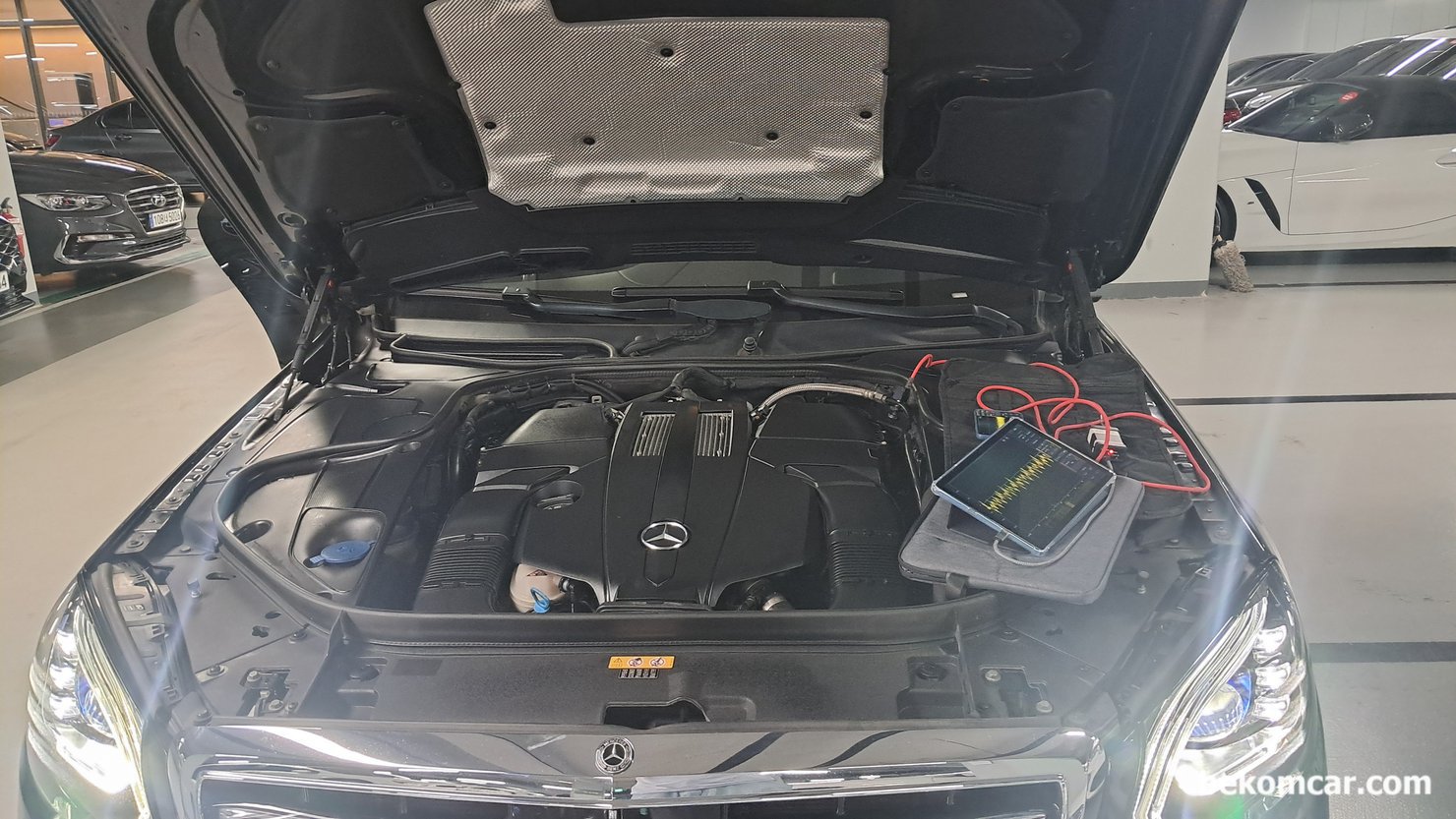

수원 중고차매매 단지에서 고객과 함께 벤츠 s클래스 S450 3.0T 엔진 차량점검 준비를 한다. 전체 시스템 고장코드 스캐닝부터 시작하여 엔진상태등 을 점검한다. 특히 실린더 피스톤 캠새프트 흡기.배기 밸브등 상태 진단을 한다.

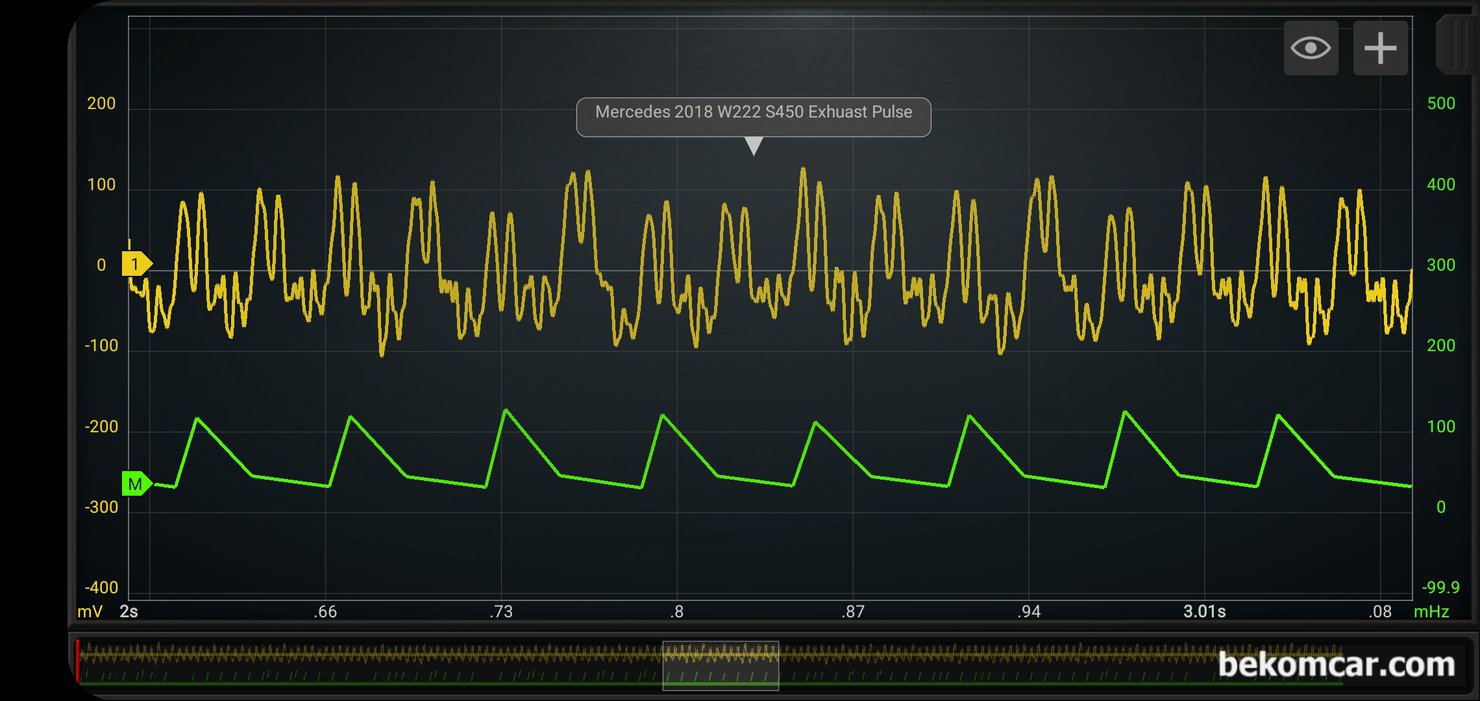

수원중고차 매매단지 출장 진단에서 수집한 S450 배기펄스 스코프 파형이다. 배기펄스 파형으로 엔진상태 를 1차적으로 알 수 있는 데이터이다. 노란색 파형은 원시 데이터 소스이고, 좀 더 정확한 진단을 위ㅣ하여 이 파형을 주파수로 변환하여 높 낮이나 압력 변화 (공기체적 변화)를 분석한다. S450 2018년 진단 차량의 경우 엔진 부부의 기계적 부분은 상태가 좋은 것으로 잠정 판단한다.

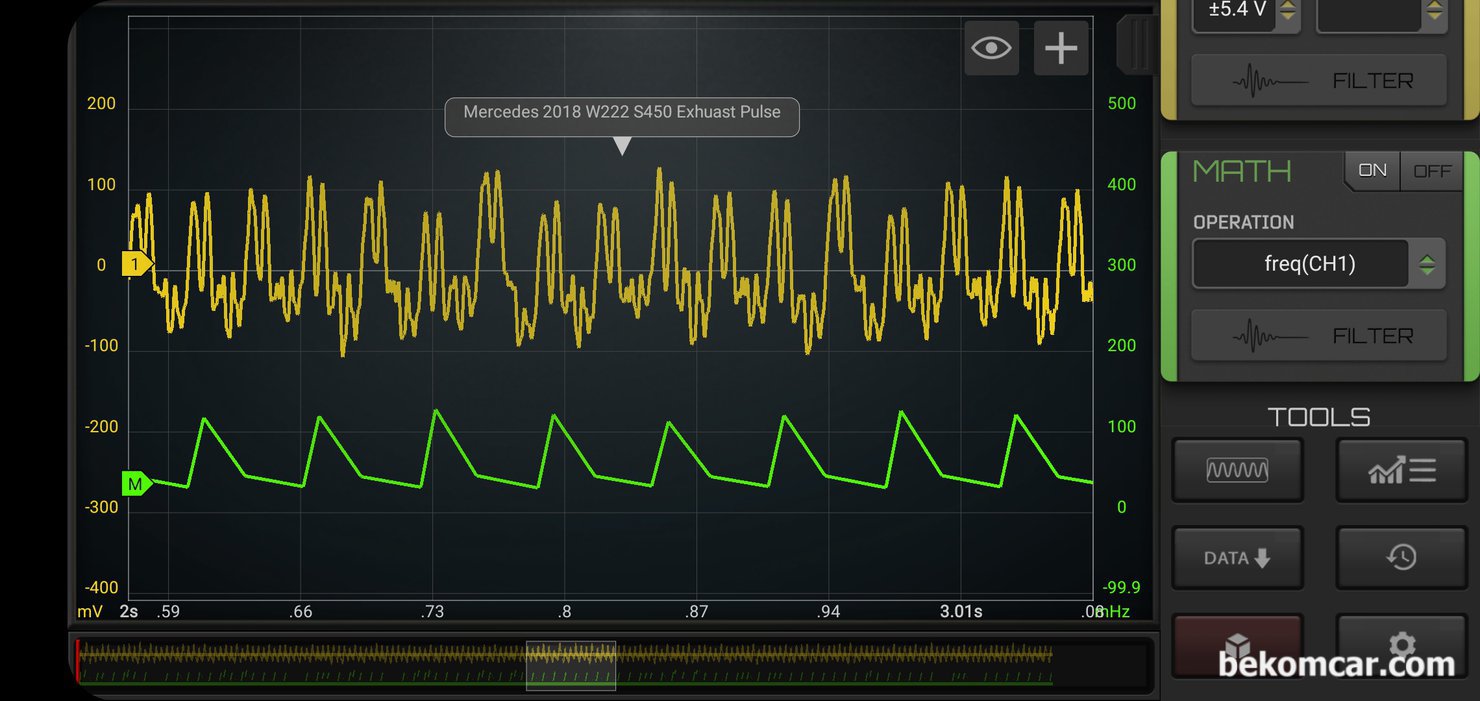

수원중고차 매매단지 출장 진단에서 수집한 S450 배기펄스 스코프 파형을 수학 채널을 이용하여 주파수 형태로 재 구성하여 엔진기계적 상태를 진단한다. 1차적으로 엔진 자체 기계적인 이상은 없는 것으로 판단된다. 파형의 스파이크등 분석시 주파수로 변환하여 분석하면 더 쉽고 정확하다.
