혼다 어코드 2022년 하이브리드 파형분석 (연료펌프 진단)

2025년 5월 29일 1:25 오후, 목요일, KST. 문선주

혼다 뿐아니라 연료펌프 리콜등 이슈가 많은것이 사실이다. 그래서 연료펌프 상태를 측정해본다. 아이들시 스코프 파형값으로, 1분당 연료펌프 회전수는 약 4517RPM정도, 소모전류량은 약 3.62A 정도이다. 연료펌프 8개 세그먼트 브러시 접촉상태가 전부다 좋게 판단된다. 연료펌프 파형도 매우 안정적으로 써지 없이 잘 측정되고 있다. 위 쪽 노란색은 점화싸이클 이다. 1342번 실린더 순서대로 한 바퀴 점화하는 주기를 의미한다.

1 106

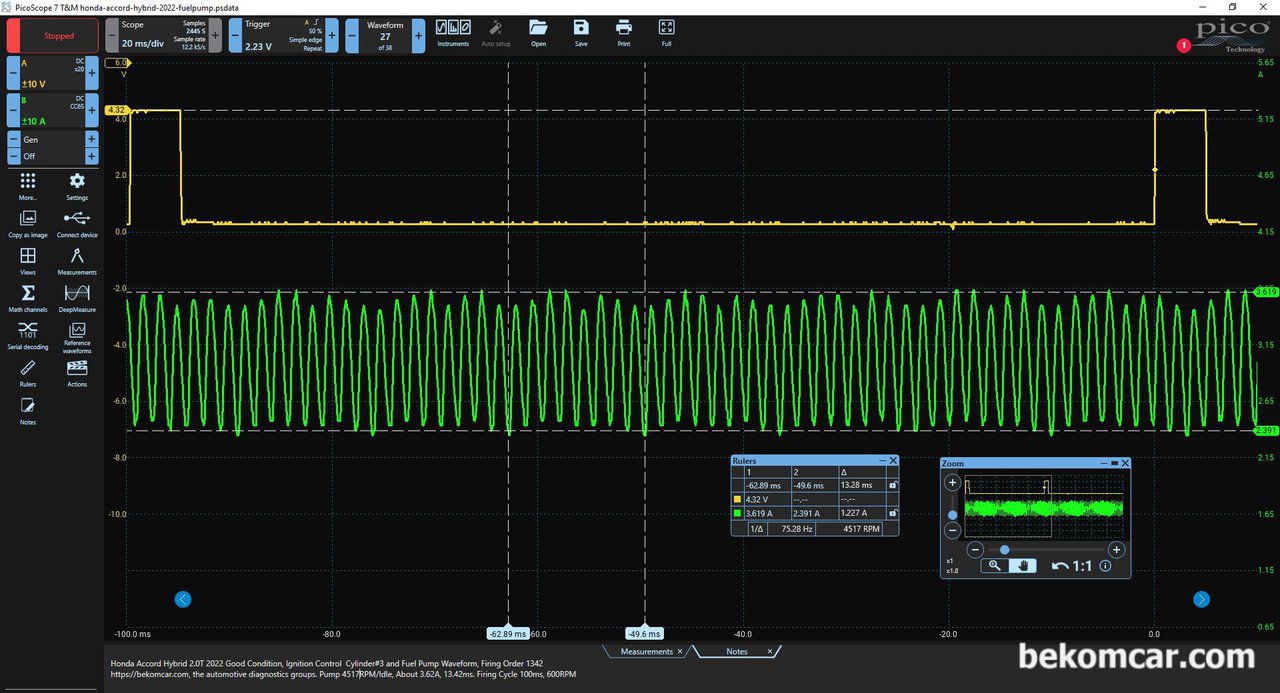

혼다 어코드 2022년 하이브리드 파형분석 (연료펌프 진단), 혼다 어코드 2022년 하이브리드 연료펌프 스코프 파형분석 기록이다. 아이들시 스코프 파형값으로, 1분당 연료펌프 회전수는 약 4517RPM정도, 소모전류량은 약 3.62A 정도이다. 일반적인 MPI 방식 이전 차량과 달리 전류소모량도 적고 회전수도 낮은 편인데도 차량이 안정적으로 운행되는것이 특이점이라 할 수 있다. 혼다 어코드 2022년 하이브리드 아이들시 RPM은 약 1200RPM 이다. 타 차량에 비하여 상당히 높은편이다.|베콤카 차량정밀진단

혼다 어코드 2022년 하이브리드 연료펌프 스코프 파형분석 기록이다. 아이들시 스코프 파형값으로, 1분당 연료펌프 회전수는 약 4517RPM정도, 소모전류량은 약 3.62A 정도이다. 일반적인 MPI 방식 이전 차량과 달리 전류소모량도 적고 회전수도 낮은 편인데도 차량이 안정적으로 운행되는것이 특이점이라 할 수 있다. 혼다 어코드 2022년 하이브리드 아이들시 RPM은 약 1200RPM 이다. 타 차량에 비하여 상당히 높은편이다.

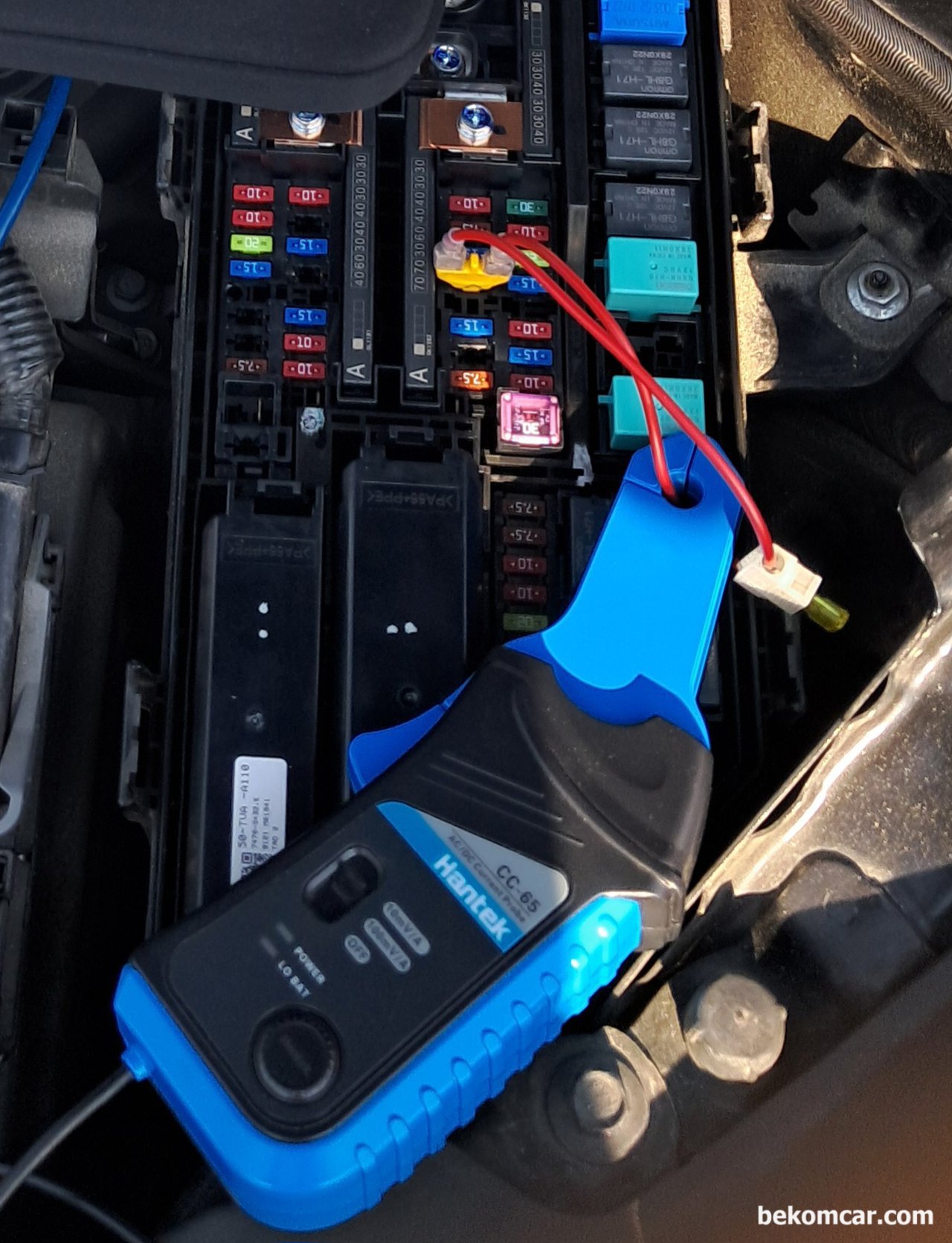

혼다 어코드 2022년 하이브리드 파형분석 (연료펌프 진단), 혼다 어코드 2022년 하이브리드 4기통 차량의 경우 엔진룸 휴즈박스에서 쉽게 연료펌프 휴즈 접근이 가능하다. 사용자 메뉴얼에 잘 나타나 있다. 아래쪽 20A 휴즈가 바로 연료펌프 휴즈이다. 차량에 따라서는 연료펌프 와 다른전장 장치까지 공유하는 경우가 있다. 이럴때는 연료펌프에서 측정하거나 연료펌프 릴레이 에서 측정한다. 최근 다수의 수입차 연료펌프 리콜이 흔하다. 리콜은 꼭 하도뢰 한다.|베콤카 차량정밀진단

혼다 어코드 2022년 하이브리드 4기통 차량의 경우 엔진룸 휴즈박스에서 쉽게 연료펌프 휴즈 접근이 가능하다. 사용자 메뉴얼에 잘 나타나 있다. 아래쪽 20A 휴즈가 바로 연료펌프 휴즈이다. 차량에 따라서는 연료펌프 와 다른전장 장치까지 공유하는 경우가 있다. 이럴때는 연료펌프에서 측정하거나 연료펌프 릴레이 에서 측정한다. 최근 다수의 수입차 연료펌프 리콜이 흔하다. 리콜은 꼭 하도뢰 한다.
