밸브 시팅부분 카본상태 및 배기가스 역류현상 분석
밸브 시팅부분 카본상태 및 배기가스 역류현상 분석 기록이다. 특히 직분사 터보 엔진이 보편화된 최근 차량의 엔진 고장은 키본이 큰 기여를 하고 있다. 인젝터 팁, 밸브시팅, 흡기, 피스톤링 등이 주요 점검 관리 대상이다. 밸브시팅 부분 카본은 피할 수 없다. 헤드등 분해하지 않고 밸브시팅 부분 오버랩이나 카본 누적 상태를 파형 분석을 통하여 상당부분 진단이 가능하다.

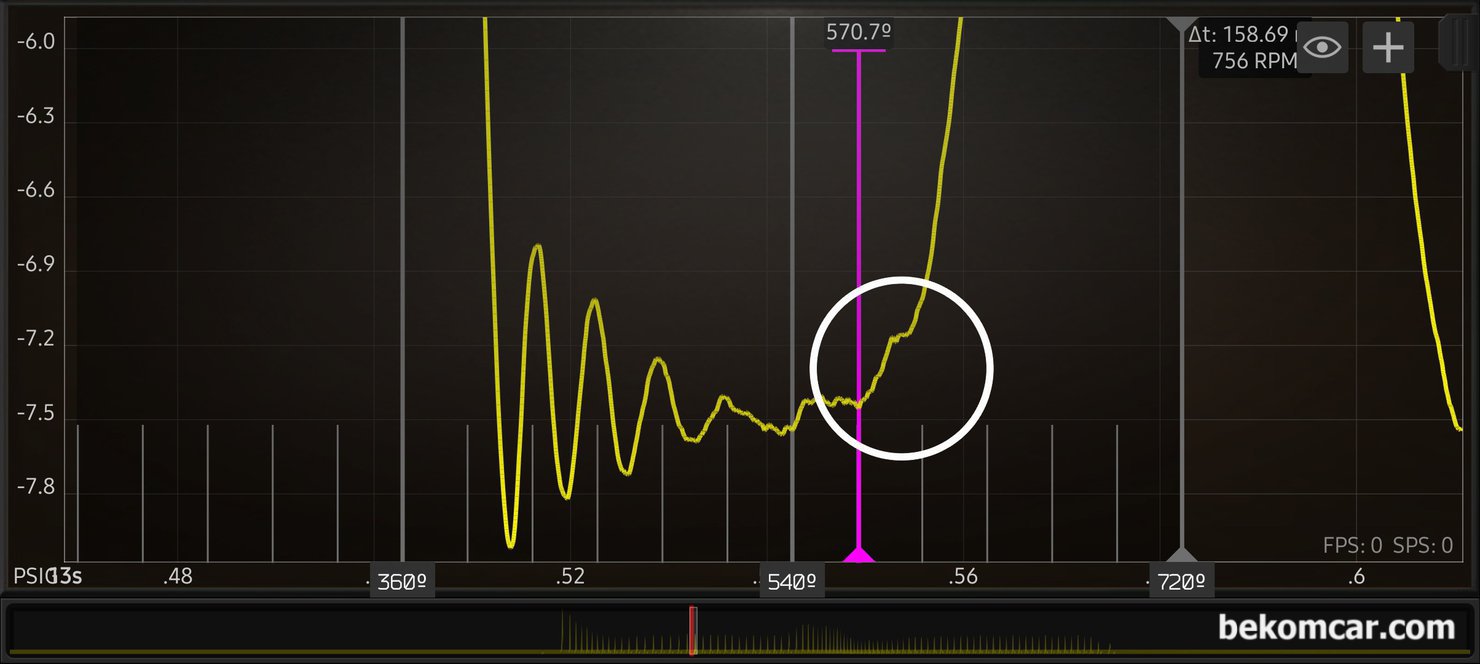

흡기밸브 닫히는 부분 시팅이 좋지 않다. 시팅부분 카본상태 및 배기가스 역류현상 분석 기록이다. 배기밸브 열리는 시점 및 흡기밸브 닫히는 시점 파형에서 밸브시팅 상태 분석이 가능하다.

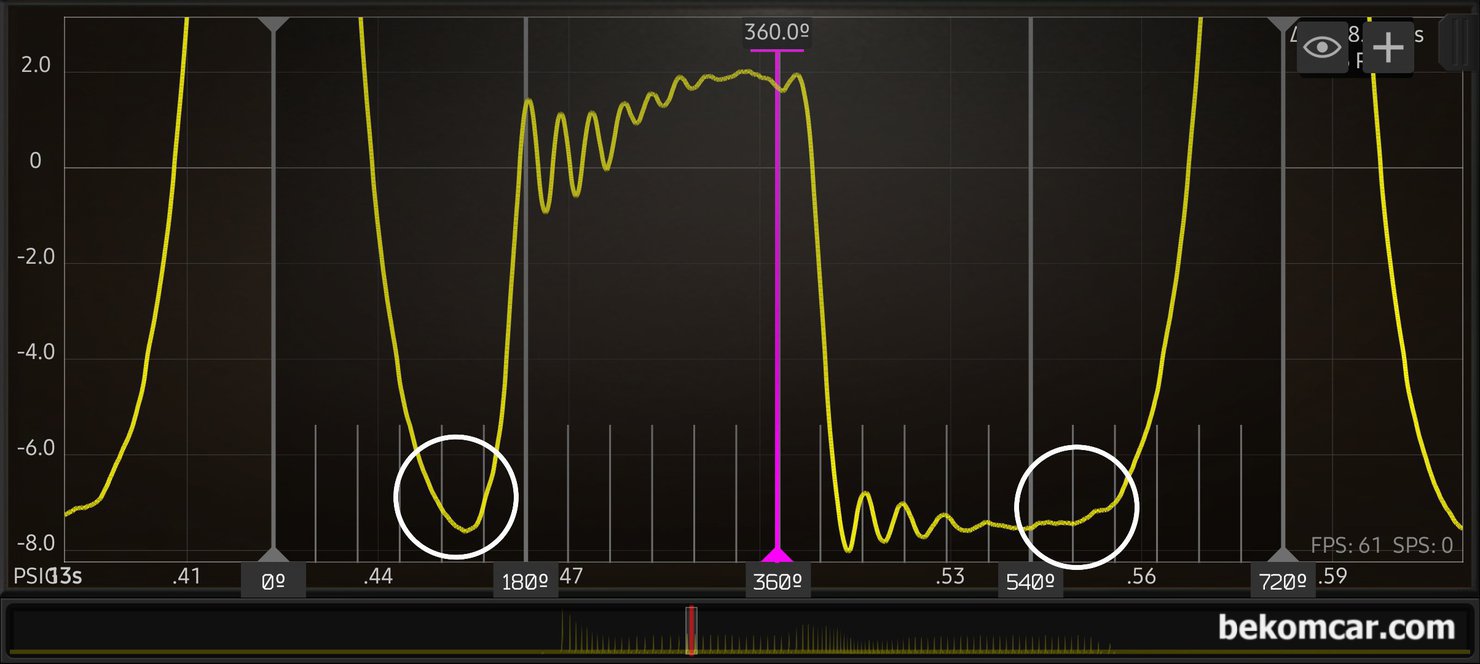

밸브 시팅부분 카본상태 및 배기가스 역류현상 분석 기록이다. 특히 배기밸브 열리는 시점, 배기밸브 흡기밸브 오버랩 구간 및 흡기밸브 닫히는 시점을 중심으로 밸브시팅 을 점검한다.

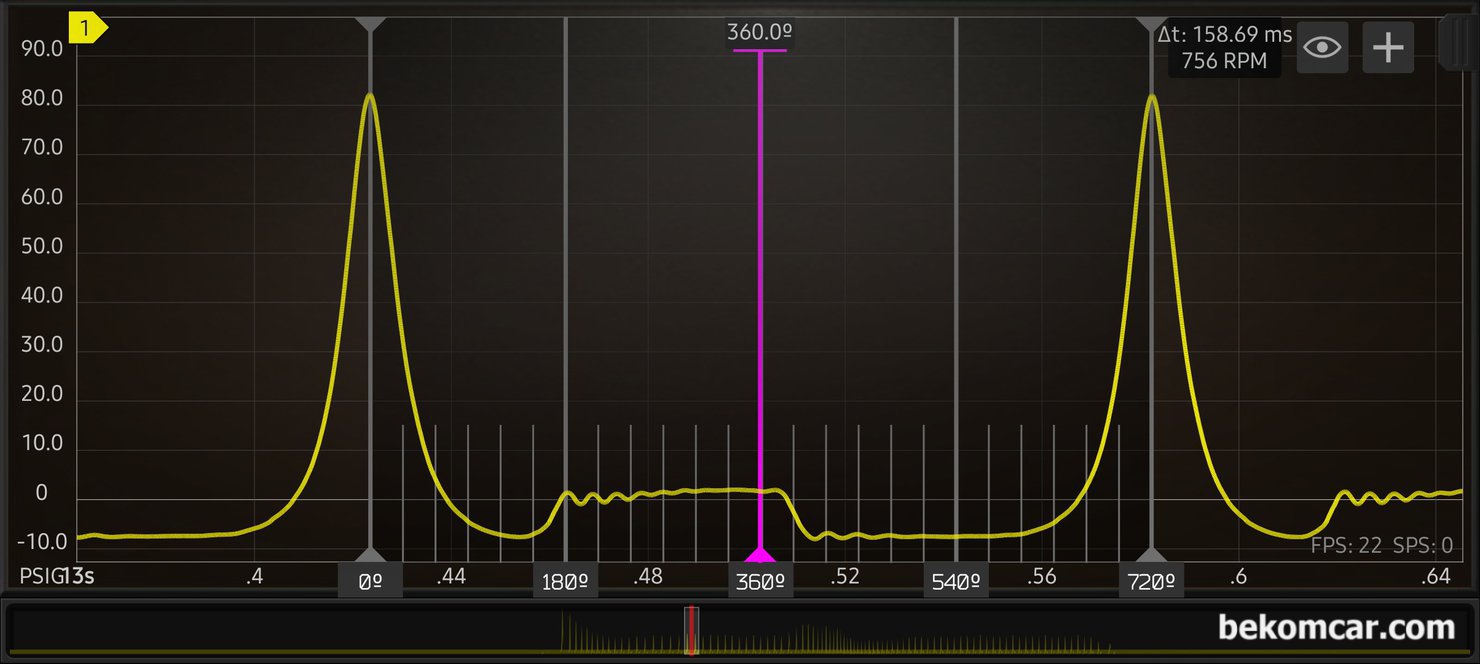

실린더 압축 압력센서 파형이다. 전체적으로는 밸브 타이밍 등 상태가 좋다. 다만 자세히 분석하면 밸브시팅 부분에 카본이 많이 있다는것을 알 수 있다.
