QDB-5A Car Sensor Tester (센서 시뮬레이터) 테스팅 기록

2025년 9월 14일 8:52 오후, 일요일, KST. 문선주

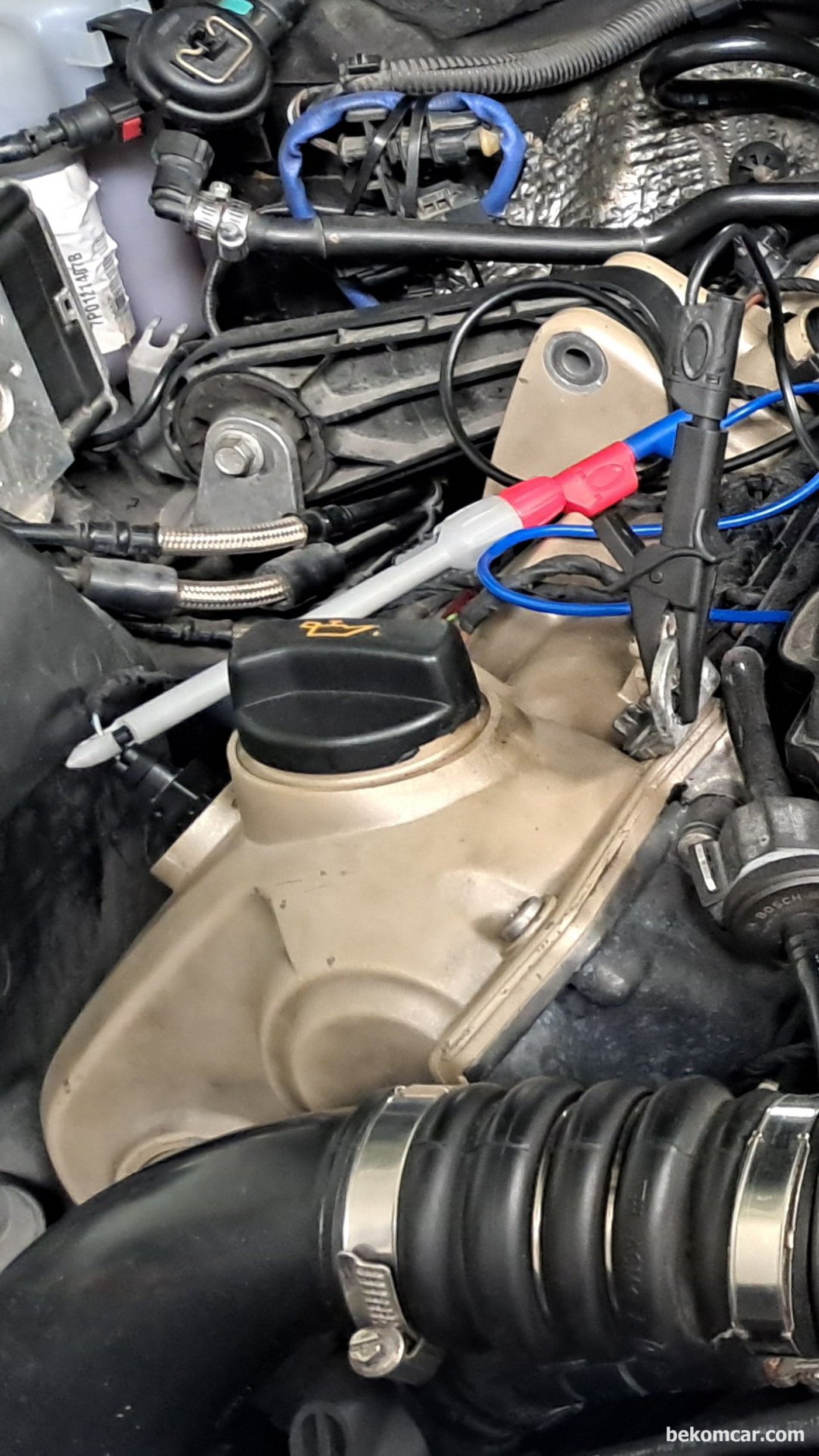

QDB-5A Car Sensor Tester (센서 시뮬레이터) 테스팅 기록이다. 진단후에 검증에 필요한 시뮬레이터 로, 일부 EMC 엔진 컴퓨터 시뮬레이션이 가능하다. 진단의 결과를 사전에 알 수 있어 진단에 많이 활용된다. 실전에서는 스코프와, 프로브, 시뮬레이터 등이 함께 사용될 것이다. 산소센서, MAF센서, OCV, 인젝터, 점화코일, APP, TPS등 다양한 센서 및 솔레노이드 테스팅. 검증이 가능하여 진단시 중요한 역할을 할 것이다.

1 47

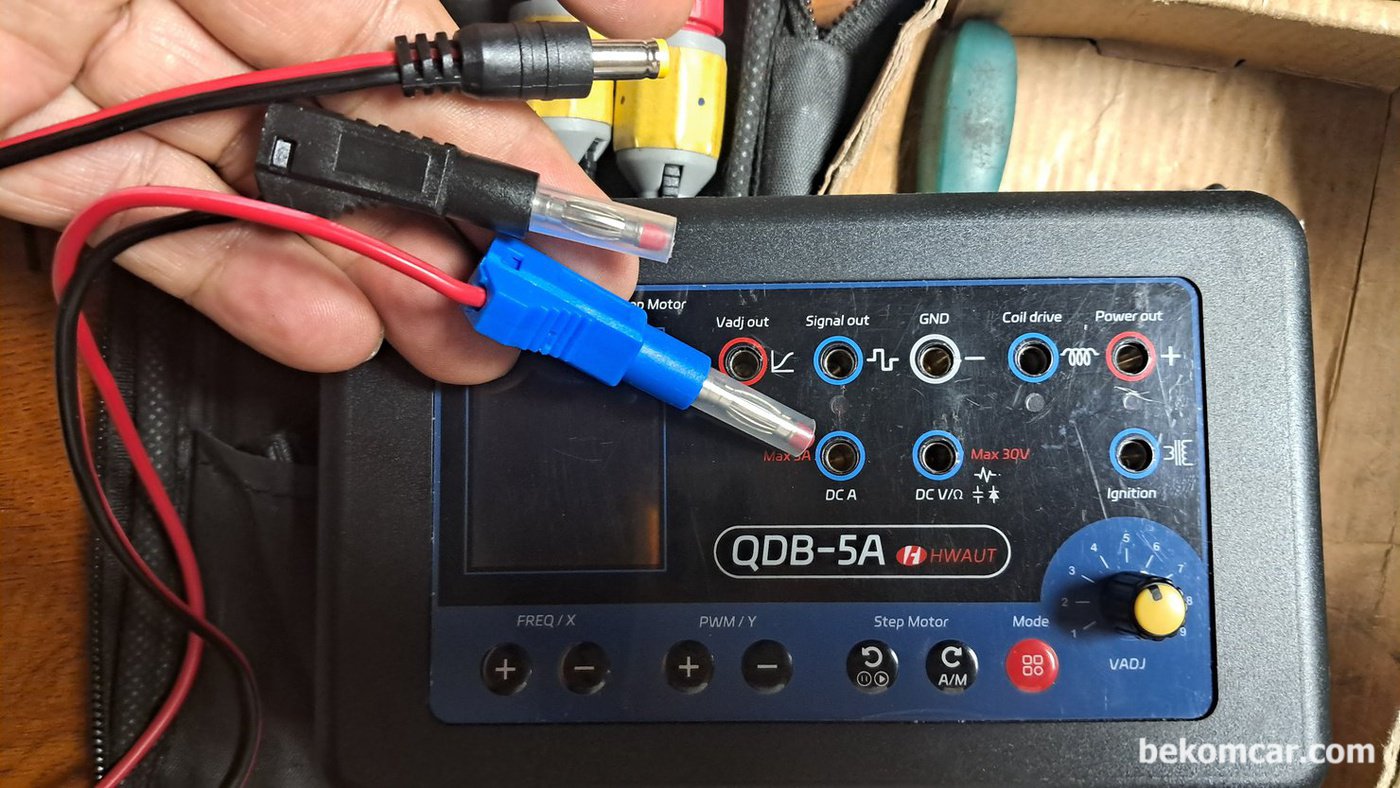

QDB-5A Car Sensor Tester (센서 시뮬레이터) 테스팅 기록이다. 시동후 전압을 측정하고 있는데, 14.33V 가 측정되고 있다. 저항, 전류 등 측정도 가능하다.

QDB-5A Car Sensor Tester (센서 시뮬레이터) 테스팅 기록, QDB-5A Car Sensor Tester (센서 시뮬레이터) 테스팅 기록이다. 암 전류 측정이 가능하고 차량이 시동끄고 난 후 Sleep Mode까지 얼마나 걸리는지도 알 수 있다. 시동후에 배터리에서 전류를 측정하고 있는데 0.134mA 에서 계속 떨어지고 있다. 암 전류 진단시에 유용하다.|베콤카 차량정밀진단

QDB-5A Car Sensor Tester (센서 시뮬레이터) 테스팅 기록이다. 암 전류 측정이 가능하고 차량이 시동끄고 난 후 Sleep Mode까지 얼마나 걸리는지도 알 수 있다. 시동후에 배터리에서 전류를 측정하고 있는데 0.134mA 에서 계속 떨어지고 있다. 암 전류 진단시에 유용하다.

QDB-5A Car Sensor Tester (센서 시뮬레이터) 테스팅 기록이다. 간단한 오실로스코프 기능인데, 그냥 참고로만 한다. 재미로 테스팅 해 보는데, 아주 간단한 스코프 기능은 가능한것 같다.

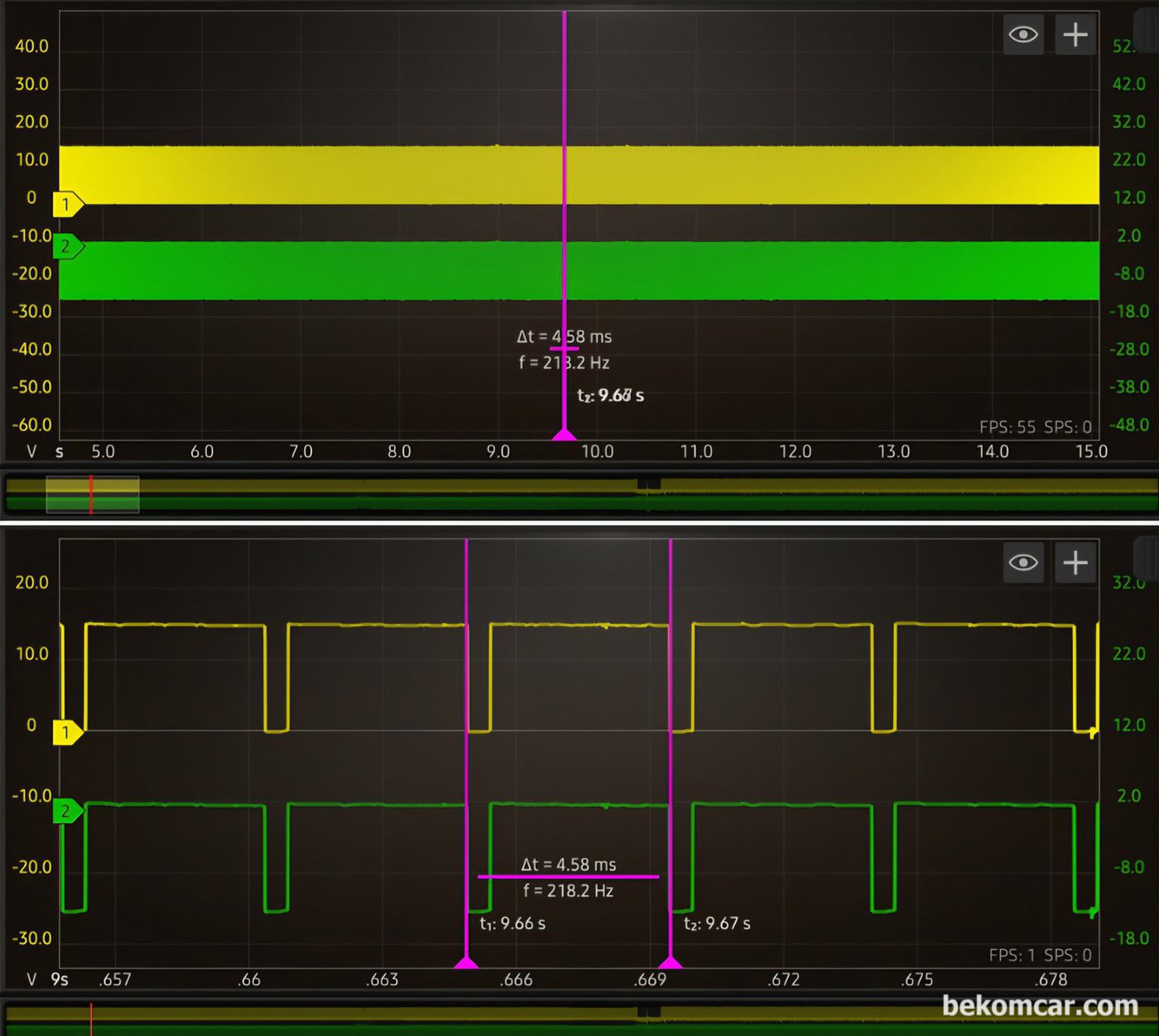

QDB-5A Car Sensor Tester (센서 시뮬레이터) 테스팅 기록, QDB-5A Car Sensor Tester (센서 시뮬레이터) 테스팅 기록이다. PWM, Duty & 출력전압 조정이 가능한 시뮬레이터 이다. Frequency는 1Hz부터 가능하다. 산소센서, MAF센서, MAP센서, 쓰로틀바디, APP, OCV 등 다양한 센서류 시뮬레이션이 가능 할 듯 하다.|베콤카 차량정밀진단

QDB-5A Car Sensor Tester (센서 시뮬레이터) 테스팅 기록이다. PWM, Duty & 출력전압 조정이 가능한 시뮬레이터 이다. Frequency는 1Hz부터 가능하다. 산소센서, MAF센서, MAP센서, 쓰로틀바디, APP, OCV 등 다양한 센서류 시뮬레이션이 가능 할 듯 하다.
