혼다 어코드 하이브리드 2022년 베콤카 건강검진, 연료펌프 파형진단

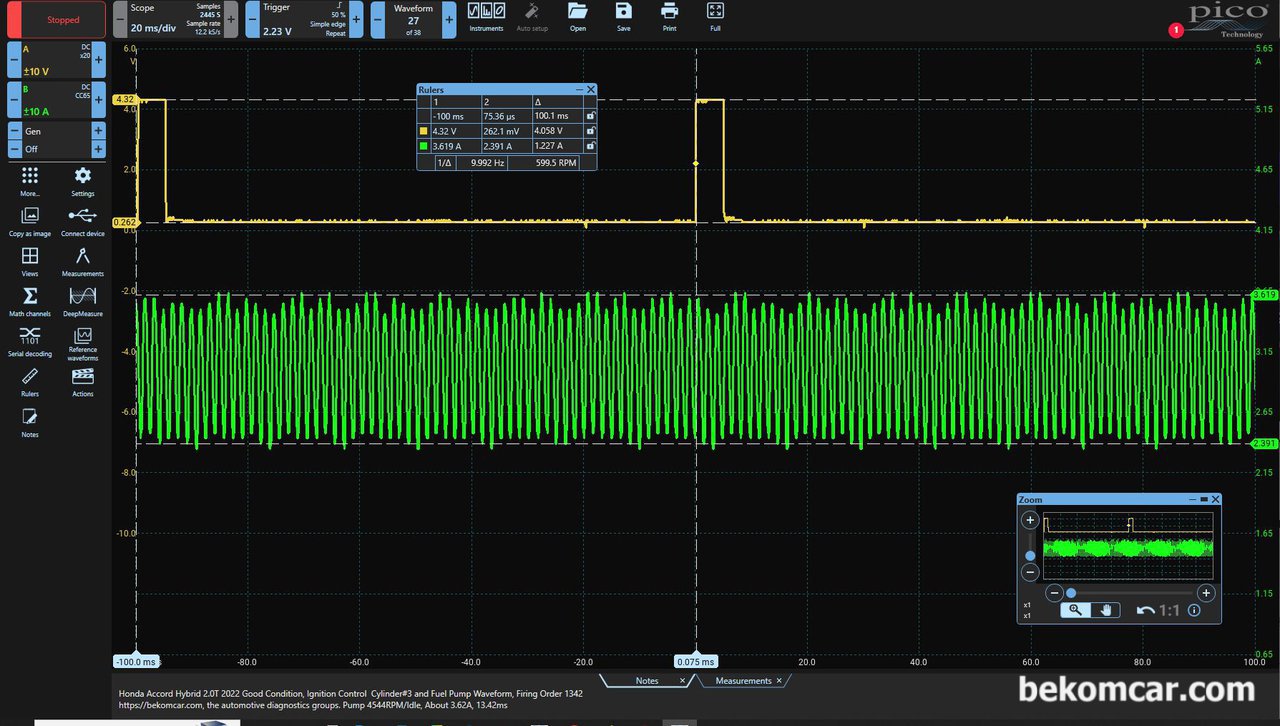

모든 차량에 해당되지만, 특히 최근 직분사 및 하이브리드 차량의 경우 연료공급 이 안정적으로 되어야 한다. 최초 출발점은 저압 연료펌프 이다. 2022년 어코드 하브는 직분사가 아니라, 포트분사 방식이라 내구성에서는 더 좋다. 그리고 eCVT체택에, 하브 배터리 시스템도 리튬이온 이라서 역시 기술적으로 더 이전 세대의 NiCd 보다 더 좋다. 연료펌프 1회전시 약 13.2ms 걸리고 사용전류는 약 3.62A정도 에 1분당 회전속도는 4,544RPM 정도이다. 연료펌프 작동상태 스코프 파형분석 결과 매우 만족스럽다.

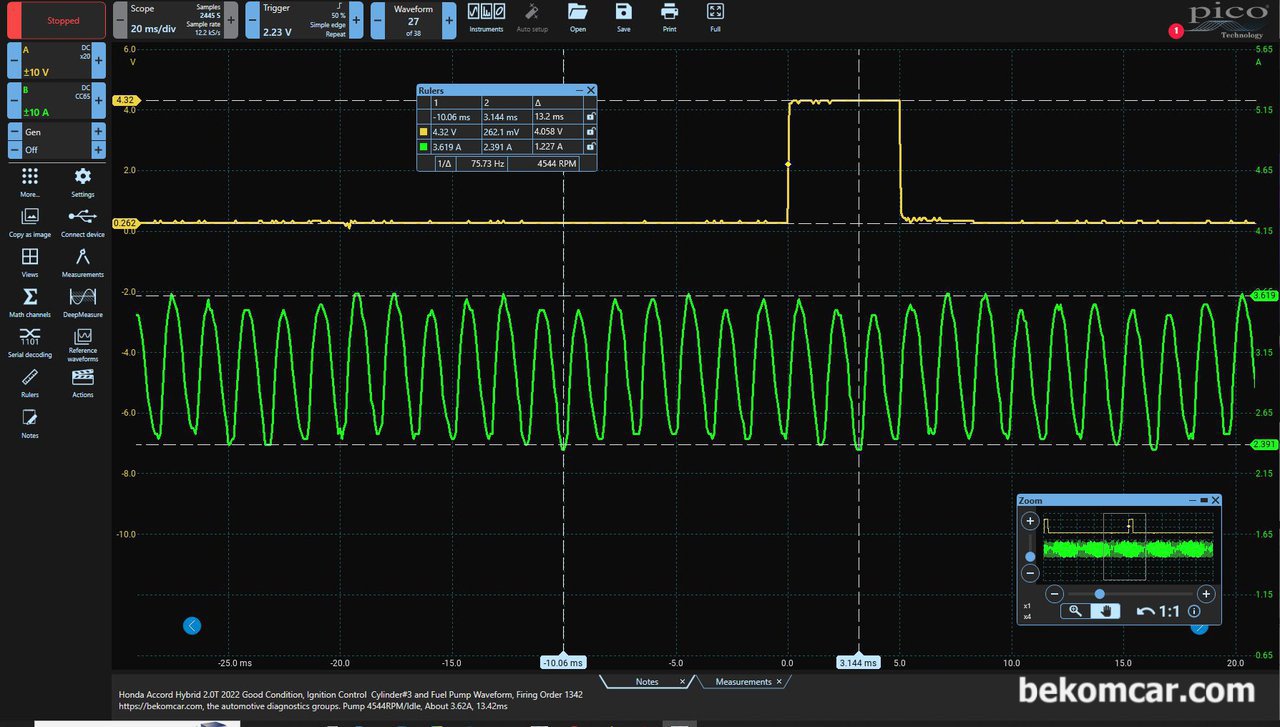

혼다 어코드 하이브리드 2022년 베콤카 건강검진, 연료펌프 파형진단 으로 매우 만족스런 파형이다. 아이들시 약 4544RPM에 3.62A정도 전류소모량이 측정된다. 1회 연료펌프 모터 회전시간은 약 13.2ms이다. 1.0ms는 1/1000 초이다.

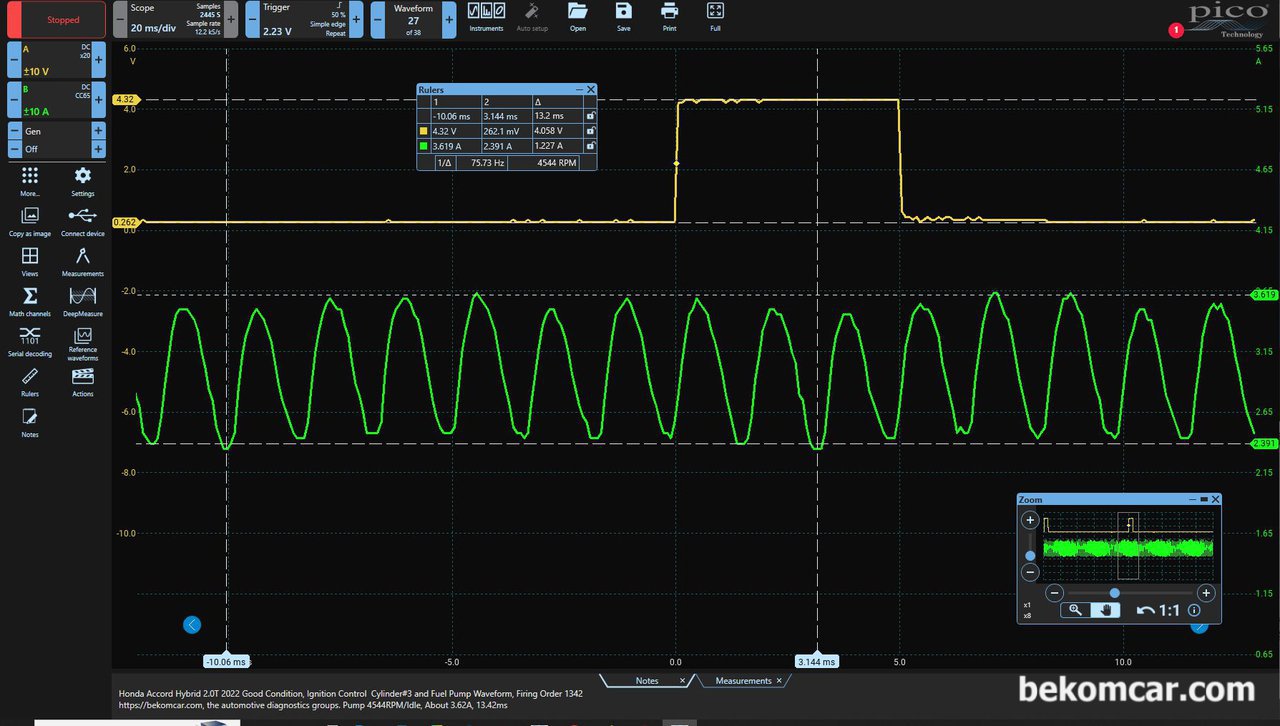

혼다 어코드 하이브리드 2022년 베콤카 건강검진, 연료펌프 파형진단 과정이다. 파형을 좀 더 확대하여 진단해본다. 연료공급 체계가 매우 효율적인것 같다. 아이들시 표준 RPM이 약 1200정도로 높은편이지만 연료공급 라인은 상당히 효율적인것 같다. 애킨슨 싸이클 엔진에 포트분바 방식이다.

혼다 어코드 하이브리드 2022년 베콤카 건강검진, 연료펌프 파형으로 가장 확대하여 살펴본다. 8개의 연료펌프 모터 세그먼트에 이물질등이 없고 전기적 접촉도 상당히 좋게 측정되고 있다. 약 3.62A 전류에 4544RPM 정도로 차량이 안정적으로 운행되는것이 참 인상적이다.
