포드 익스플로러 중고 ECM 교체후 CAN BUS 통신점검
중고 ECM 교체후 차량내 통신제어 시스템 작동상태를 확인한다. 다행히 CAN BUS 통신 CANH & CANL 가 정상으로 측정된다. 스코프 파형분석을 통하여 좀 더 과학적인 차량진단이 가능하다. 엔진교환이나 중고 ECU교환등 후에는 꼭 체크 해보는것도 좋다. CANH는 2.50V 기준으로 3.50V정도, 그리고 CANL은 2.50V기준 1.50V 사이의 전기신호 파형이 정상이다.

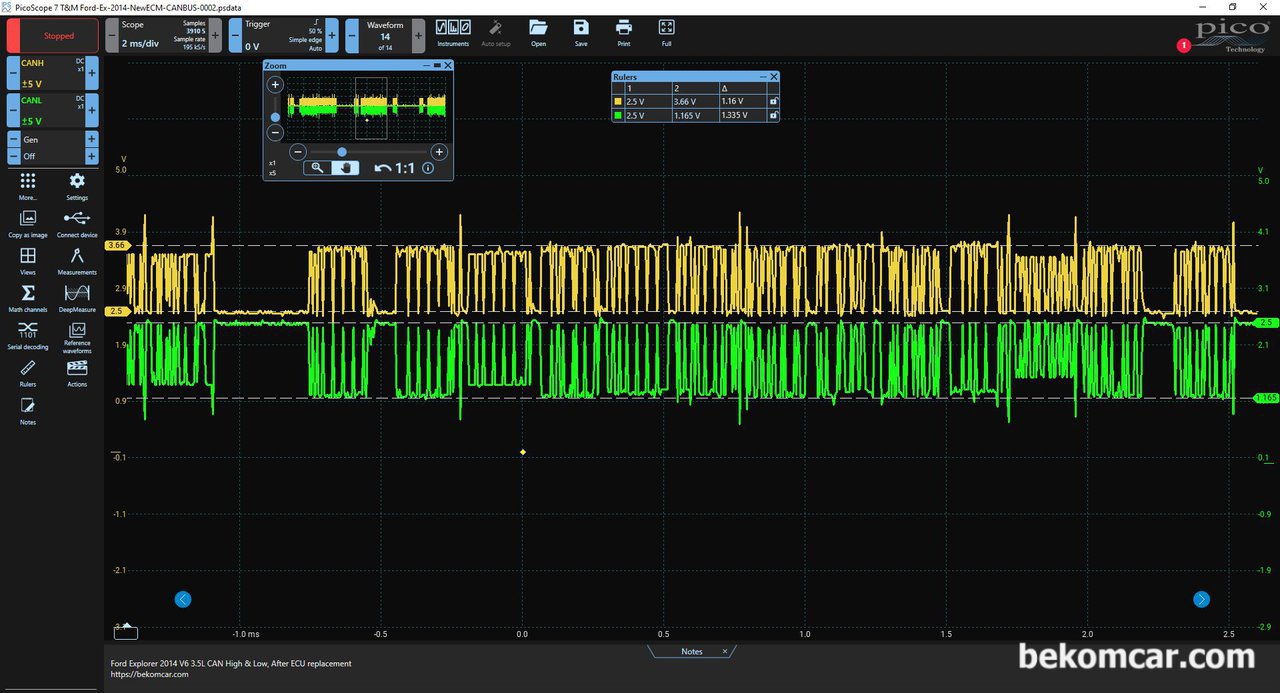

포드 익스플로러 중고 ECM 교체후에 CAN BUS 통신점검, CANH & CANL 파형이 정상으로 측정된다. CANH는 2.50V 기준으로 3.50V정도, 그리고 CANL은 2.50V기준 1.50V 사이의 전기신호 파형이 정상이다.
