포드 익스플로러 CAN 버스통신 종단저항값 측정 60.2옴으로 측정됨

모든 CAN 버스 통신에는 최소 2개의 모듈에 각 각 120옴 저항이 있다. 종단저항 이라고 한다. 병렬 회로이기에 CAN HIGH & LOW 저항을 측정하면 약 60옴 정도가 측정되어야 한다. 근데, 정상적인 60옴이 측정되어도 정상이 아닌경우도 있다. 저항은 특성상 20가닥 중 1가닥 선 만 연결되어도 측정이 되기 때문이다. 그래서 ECM등이 열 받게 되거나 전류가 흐르면 종단저항값이 확연이 달라지며 Ringing 고장증상이 발생하기도 한다. 진단시에는 여러변수를 감안해야 하는 이유이다. 종단저항 측정은 배터리 분리후 모듈슬립모드 에서 DLC #6번 과 #14번 터미널에서 측정한다.

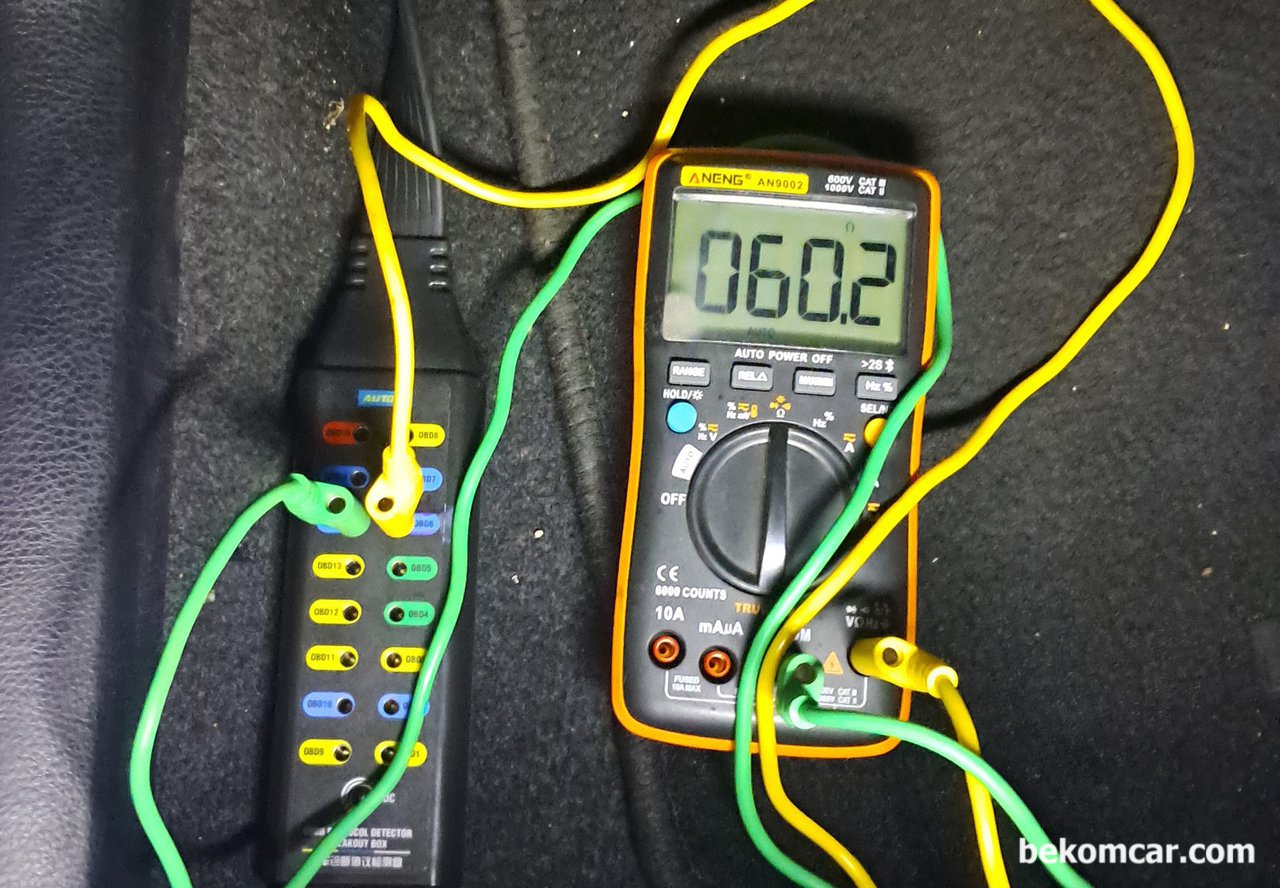

포드 익스플로러 CAN 버스통신 종단저항값 측정 60.2옴이다. 정상적인 저항값이다. 하지만 60옴이 측정되어도 항상 정상은 아니다. 전류가 흐르면서 열간시에는 종단저항에 이슈가 발생하는경우도 있기때문이다. 측정은 DLC #6번과 #14번 터미널에서 측정한다.

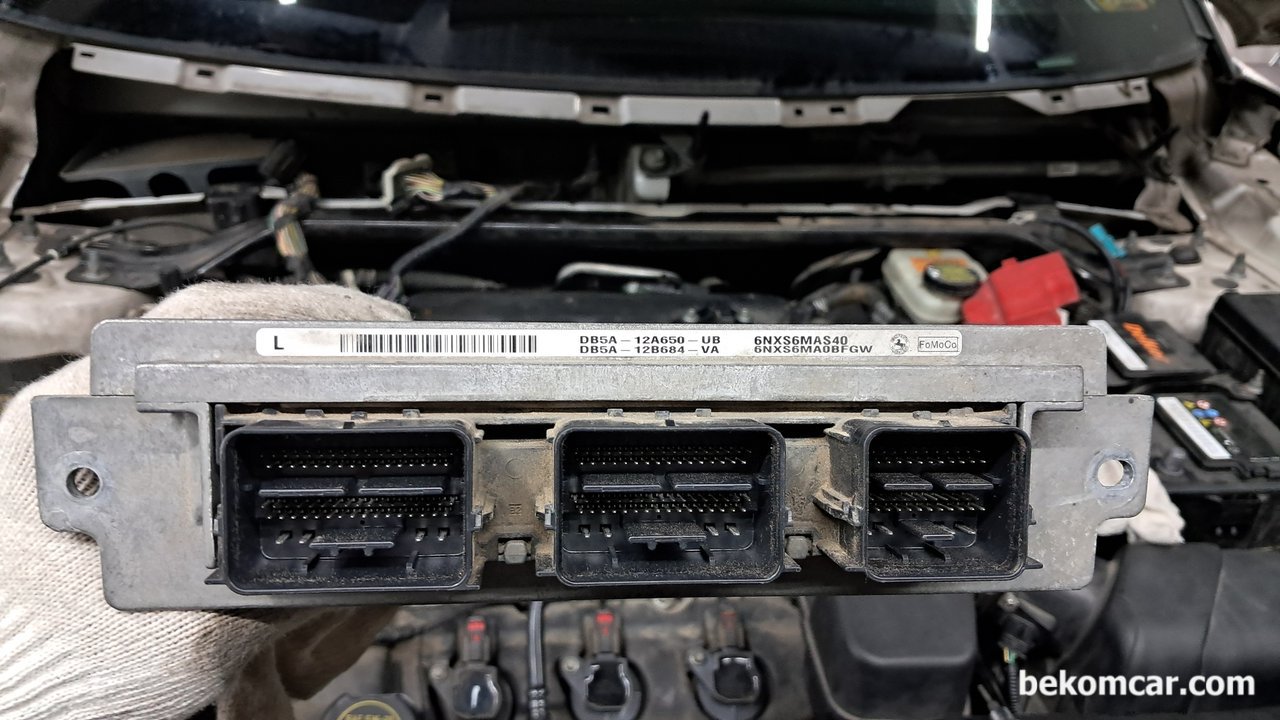

DLC #6번가 #14번 터미널에서 측정한 종단저항값이 정상적인 60옴 이다. 비록 정상인 경우라도 열간시 등 상황에 따라서는 CAN통신 고장이 있는 경우가 있다. ECU고장으로 진단된 차량은 포드 익스플로러 이다.

태그 & 키워드

#자동차 #정비 CAN통신, 파형, 종단저항, 포드 익스플로러
