시동지연 & 시동꺼짐, 1991 GMC픽업 4.3L TBI 연료펌프 및 압력시스템 사례
시동지연 과 시동꺼짐등 현상이다. 연료시스템은 여러종류가 있는데 이번에는 1991년도 GM 트럭에 적용중인 TBI 시스템이다. 연료압력고장 분석 진단과정이다. 연료펌프, 레귤레이터, 필터등 여러요소들이 있다. 핵심은 오래된 차량의 경우 연료필터가 막히게된 경우 상당기간 동안 연료펌프에 스트레스를 주게도어 항상 연료펌프도 함께 교환해야 한다는것이다. 사례연구 유트브 @ScannerDanner

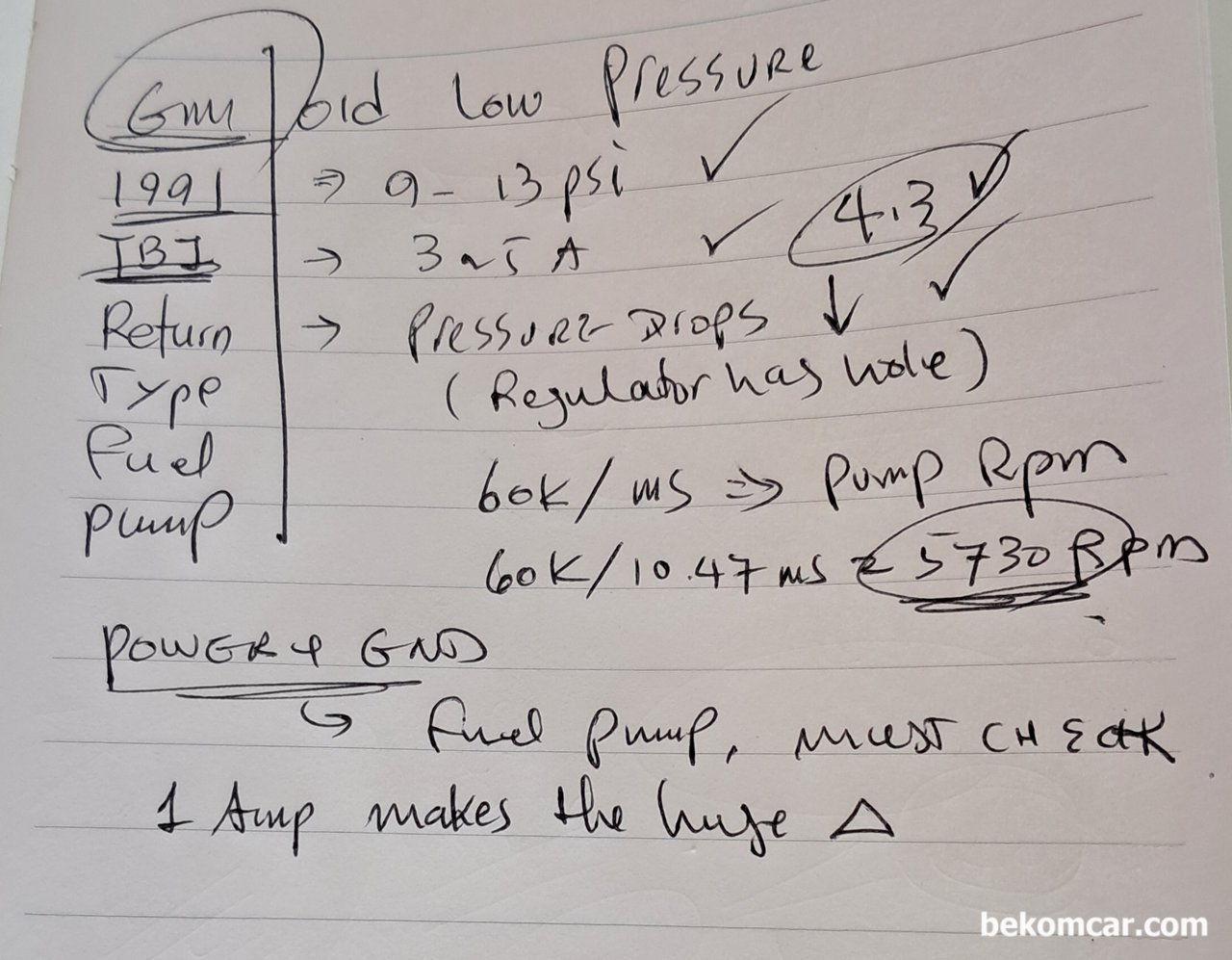

시동지연과 시동꺼짐등과 관련된 부분중 하나가 연료공급이다. 1991 GMC 픽업트럭 4.3L TBI 시스템 연료압력은 약 9~13PSI이고, Key Off시 압력은 바로 떨어지는것은 정상이다. 레귤레이터에 리크가 설계되어 있기때문이다. 정상적인경우 약 4.3A 정도의 전류가 소모되며 연료펌프 1회 회전시간은 약 10ms 정도이고 약 5700RPM정도이다. 전체 자는 여기에 있다. https://youtube.com/watch?v=MRz7A4PPt6Q
OS는 1개 와이어로 배기가스로 온도올라가면 작동되게 설계됨. TBI 시스템 구조를 쉽게 알 수 있고 캡을 열고 카브크리너 뿌려서 체크하는것도 좋다.
