W222 S500 중고차구매 점검중 캠새프트 타이밍 스코프 파형 점검기록

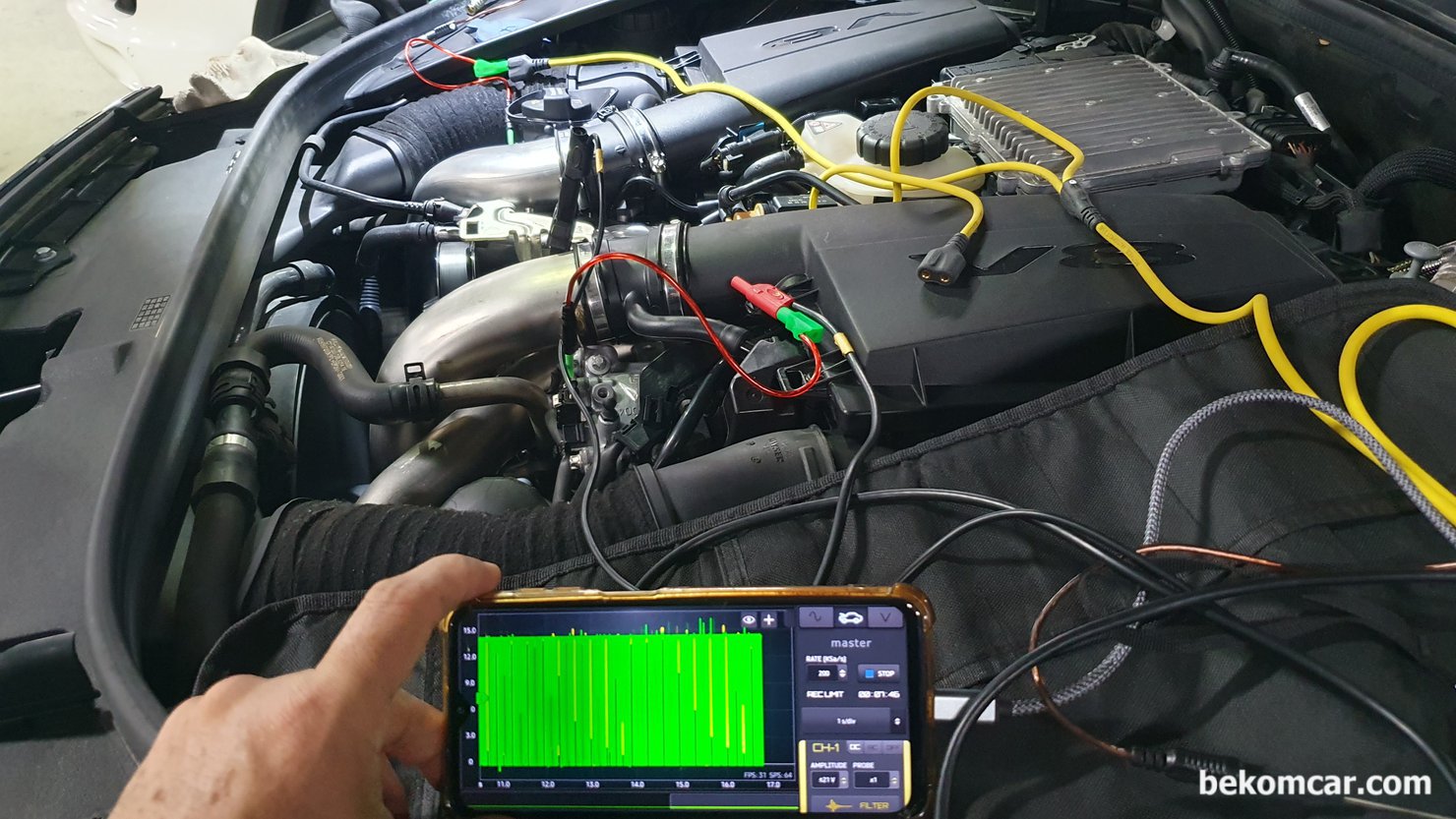

W222 S500은 비싼 차량이다. 그래서 가능한 엔진 등 주요 부분은 경험도 중요하지만 과학적인 방법으로 진단하고자 한다. 카이엔등도 마찬가지이지만 벤츠 S500 W222 등도 타이밍 고장이 있는 경우 상당히 스트레스 있을 수 있다. 뱅크1 & 뱅크2 의 흡기 캠 새프트 와 배기 캠 새프트 총 4개의 캠 새프트 CMP 가 있다. 다행이 스코프 파형 측정 결과 4개 캠 새프트 타이밍 등은 모두 정상 범위 이다. 다행이다.
벤츠 W222 S500 중고차 구매점검 타이밍 관련 스코프 파형 기록이다. 뱅크1 & 뱅크2 의 흡기 캠새프트 와 배기 캠새프트 총 4개의 캠새프트 CMP 가 있다. 다행이 스코프 파형 측정 결과 4개 캠새프트 타이밍 등은 모두 정상 범위 이다. 다행이다.

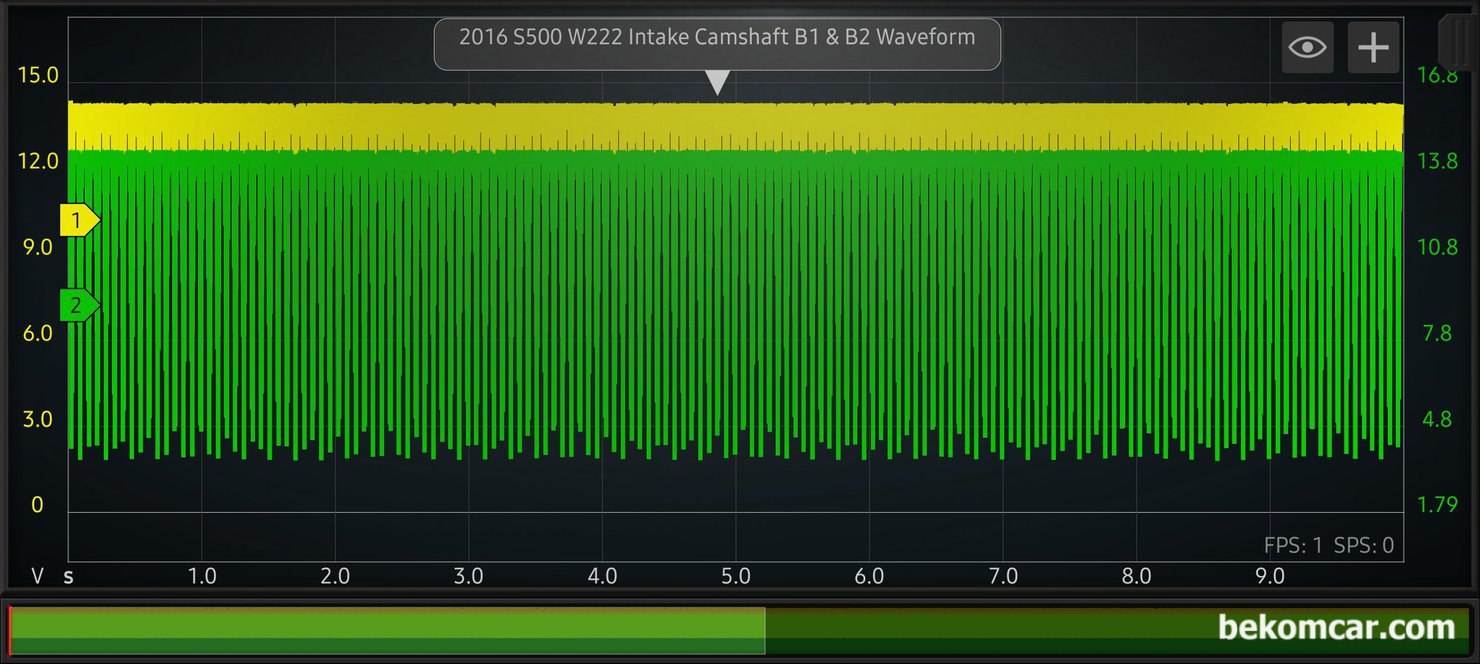

벤츠 W222 S500 중고차 구매점검 타이밍 관련 스코프 파형 기록이다. 뱅크1 & 뱅크2 의 흡기 캠새프트 와 배기 캠새프트 총 4개의 캠새프트 CMP 센서값이 모두 정상이다. 아주 긴 시간대로 캠새프트 센서 파형을 분석한다.

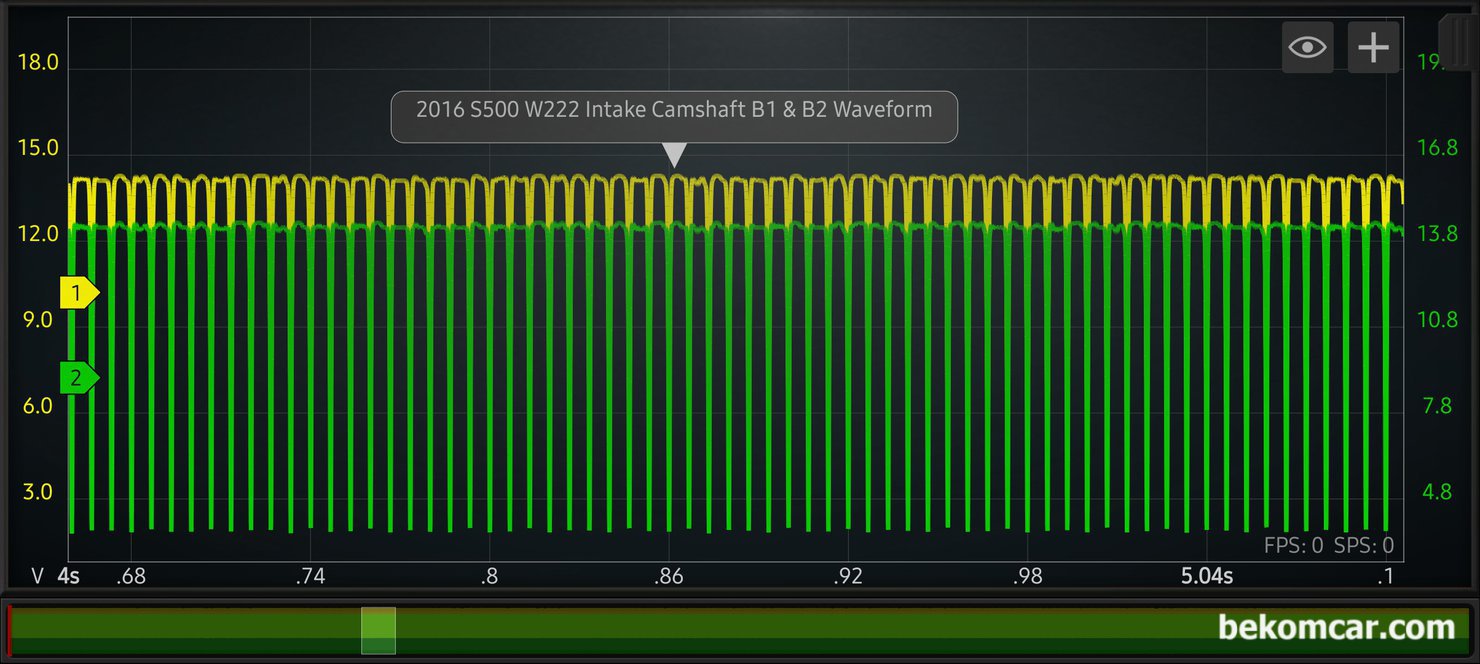

벤츠 W222 S500 중고차 구매점검 타이밍 관련 스코프 파형 기록이다. 뱅크1 & 뱅크2 의 흡기 캠새프트 와 배기 캠새프트 총 4개의 캠새프트 CMP 센서 파형이다. 시간을 줄여서 좀 더 자세히 파형분석을 통하여 타이밍등 상태를 진단한다.

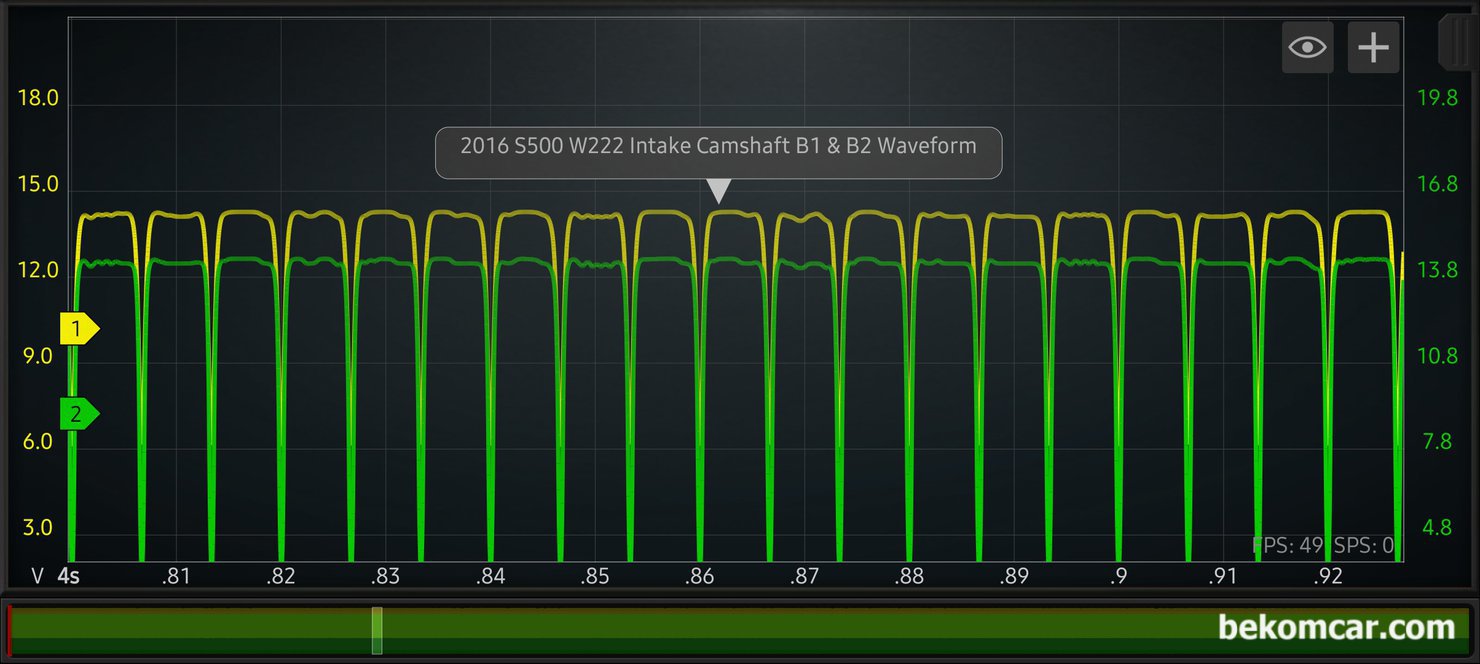

벤츠 W222 S500 중고차 구매점검 타이밍 관련 스코프 파형 기록이다. 뱅크1 & 뱅크2 의 흡기 캠새프트 와 배기 캠새프트 총 4개가 있다. 노란색은 뱅크1 흡기캠새프트 그리고 초록색은 뱅크2 흡기캠새프트 값이다. 정확히 일치한다. 타이밍이 잘 맞는다는 의미이다.

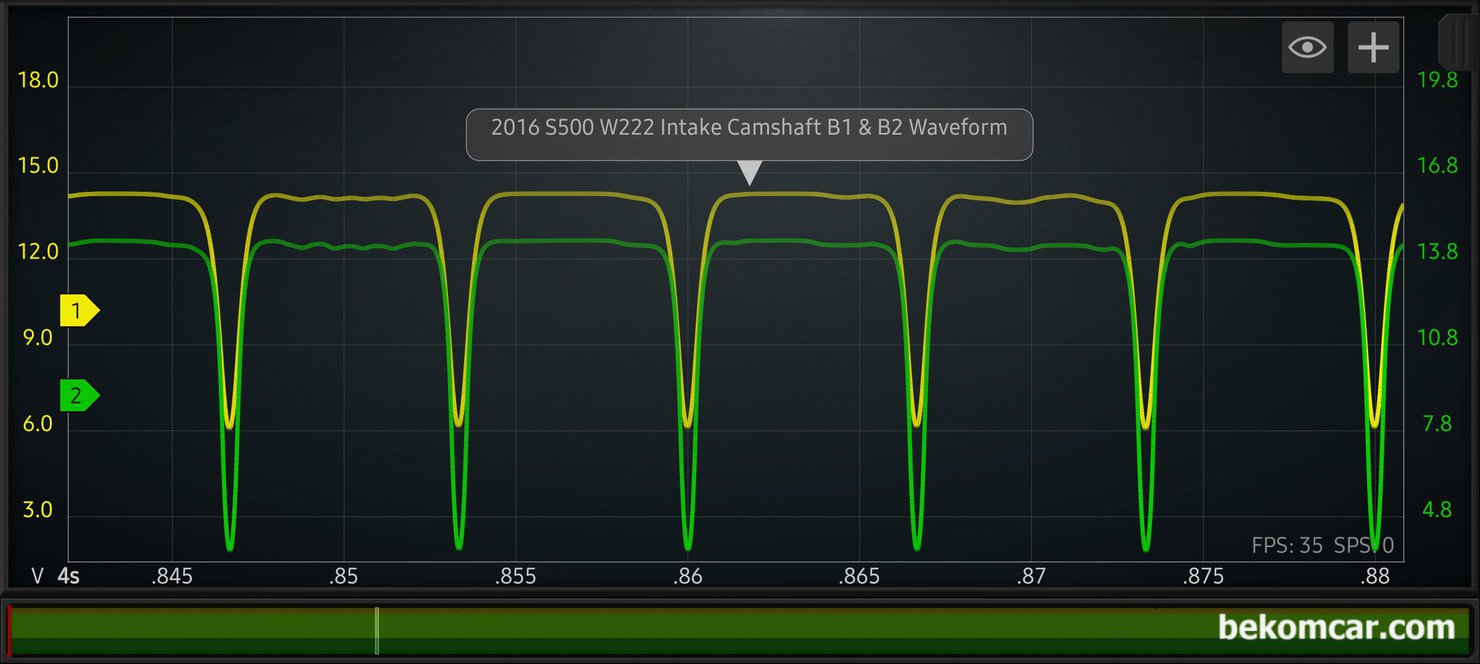

벤츠 W222 S500 중고차 구매점검 타이밍 관련 스코프 파형 기록이다. 뱅크1 & 뱅크2 의 흡기 캠새프트 와 배기 캠새프트 총 4개의 캠새프트 센서가 있다. 좀 자세히 뱅크1 와 뱅크2 의 흡기 캠새프트 파형을 분석한다. 정확하게 일치한다. 정상이고 타이밍이 잘 맞는다는 의미이다. 다행이다.
