혼다 어코드 9세대 2.4L 약 26만키로 주행한 차량으로 공연비농후 P0172 와 초기주행 중 정차후 재 출발시 엔진꺼짐도 있는 상태이다. 흡기밸브 펄스파형을 측정하여 분석한다. 초록색은 1번 실린더, 점화순서는 1 3 4 2 번 실린더 이다. 흡기 밸브상태는 정상으로 판단되는 파형이다.

혼다 어코드 9세대 2.4L 약 26만키로 주행한 차량으로 공연비농후 P0172 와 초기주행 중 정차후 재 출발시 엔진꺼짐도 있는 상태이다. 흡기밸브 펄스파형 분석과 함께 배기 펄스파형을 측정하여 분석한다. 배기 밸브 상태도 정상으로 판단되는 파형이다.

공연비 농후에 영향을 주는 연료공급 상태이다. 연료파이프를 지나는 연료량 진동을 측정하여 연료공급 상태를 진단하는 과정이다. 1번 실린더에서 약간 분사량이 많은것 처럼 보이지만 모두 허용치 범위내이다. 진단 차량은 혼다 어코드 9세대 2.4L 약 26만키로 주행한 차량으로 공연비농후 P0172 고장코드 와 시동꺼짐 증상이 있다.

점화2차 파형분석은 점화코일, 점화플러그, 인젝터 분사량, 흡기밸브, 배기밸브, 피스톤등 상당한 부분의 상태를 알 수 있게 해준다. 공연비 농후 P0172 와 초기주행후 출발시 시동꺼짐 등 현상관 관련하여 엔진상태를 점검한다. 베콤카 P0172 농후 진단차량은 약 26만키로를 주행한 혼다 어코드 9세대 2.4L 이다.

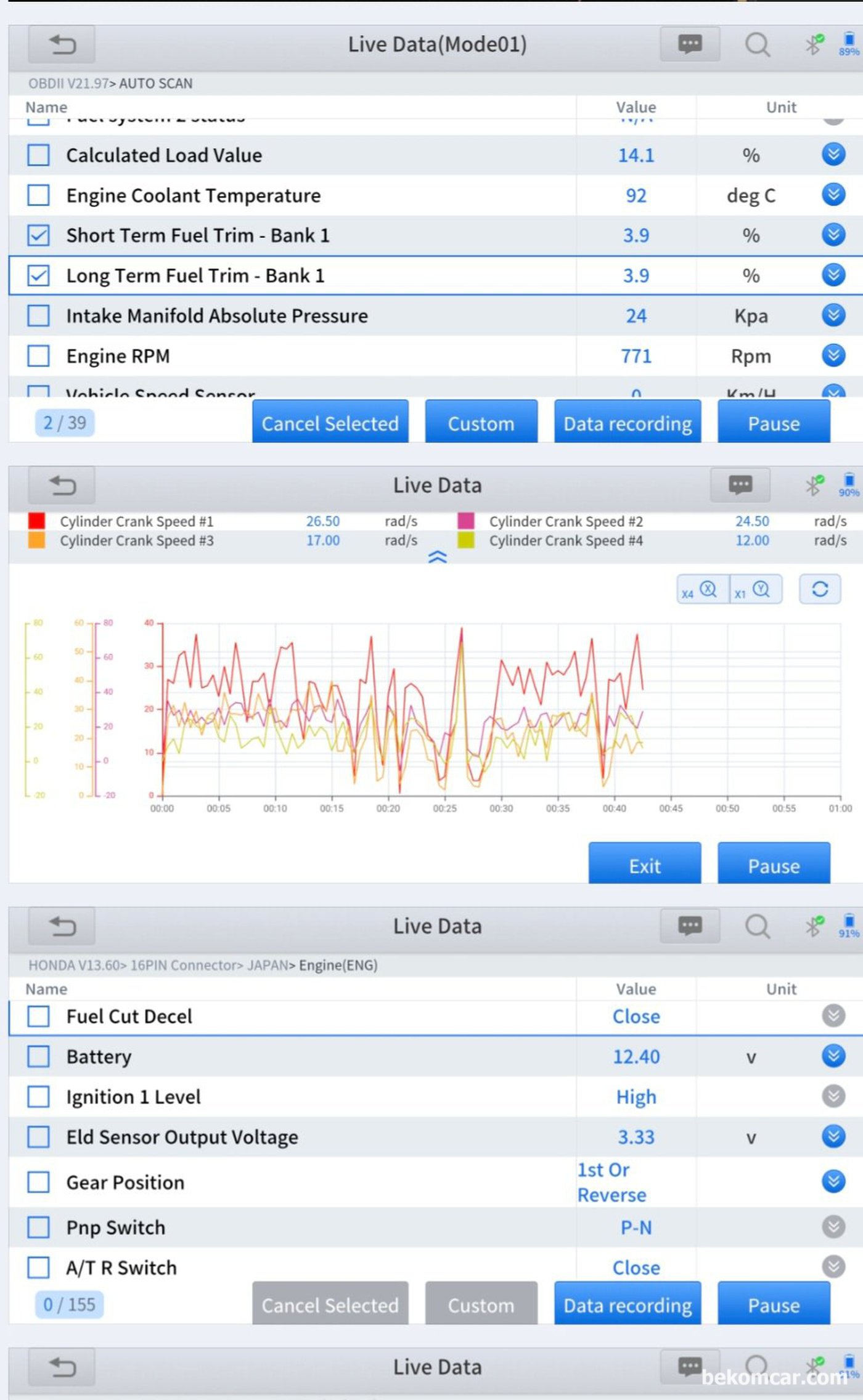

2015년 혼다 어코드 2.4L 약 26만키로 주행, 공연비농후 P0172 고장코드 관련 진단기록 이다. 특단기 및 장기연료보정값이 3.9% 등으로 정상적인 상태로 확인된다.

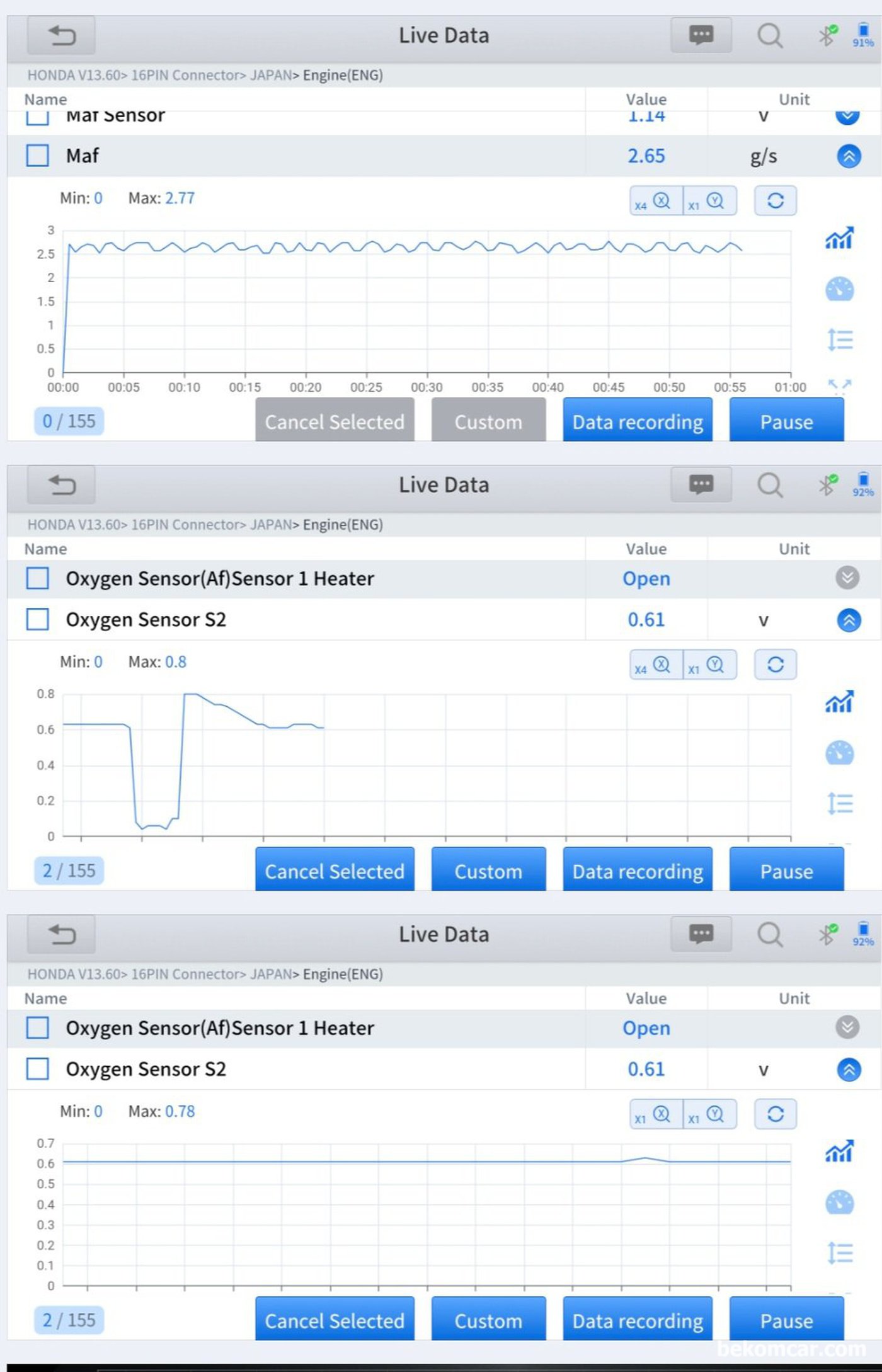

2015년 혼다 어코드 2.4L 약 26만키로 주행, 공연비농후 P0172 고장코드 관련 진단기록. 산소센서 MAF MAP 고압펌프압력 등 농후 P0172 관련 센서류 값들이 정상 범위로 확인된다.
