벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 기록

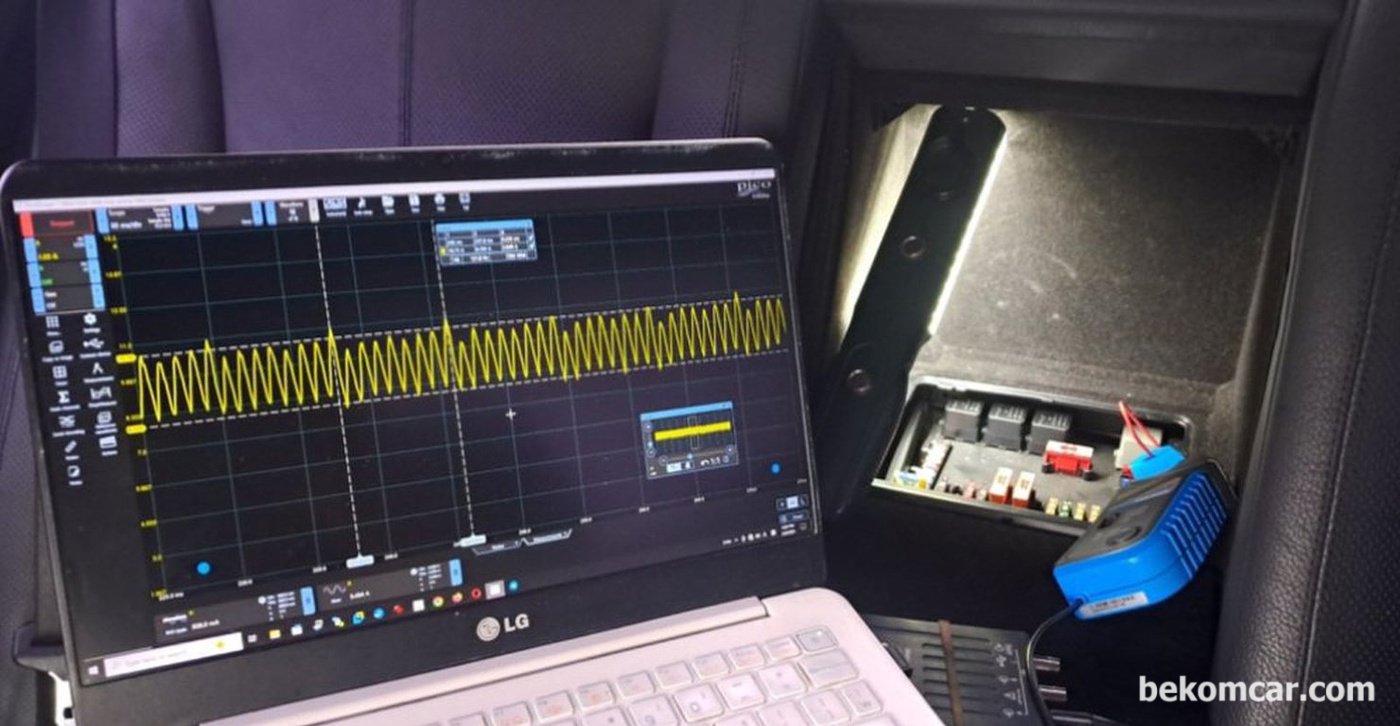

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상이 있다. 진단결과 ECM 고장으로 판단, ECM 교체후 정비가 마무리 되었다. 실화도 있었고 캠새프트 고장코드 도 스캔되었던 차량이다. 하지만 모든것의 원인은 ECM이 간헐적으로 고장이다. 중고 ECM으로 교체하고, 기존의 고장난 ECM을 분해하여 살펴보고 기록으로 남긴다.

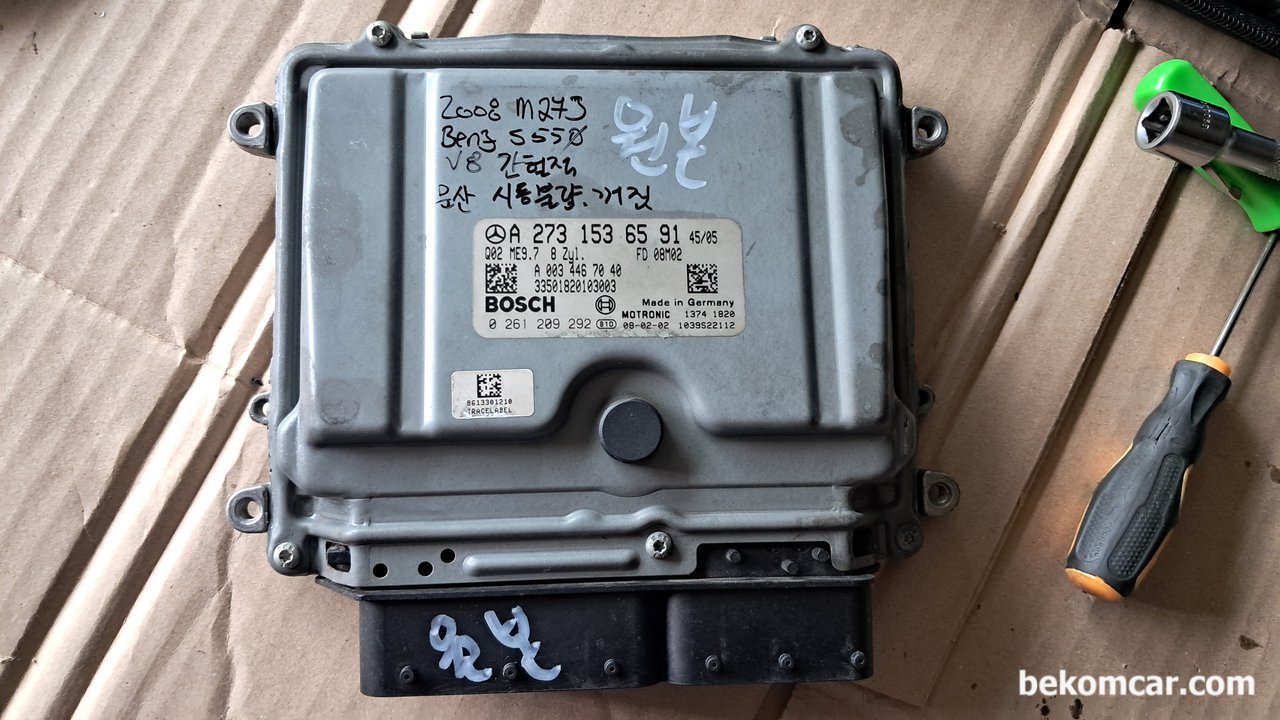

20만키로 정도 주행한 벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상, ECM 분해하여 기록으로 남긴다. ECM에 간략하게 증상과 차량정보를 기록해둔다.

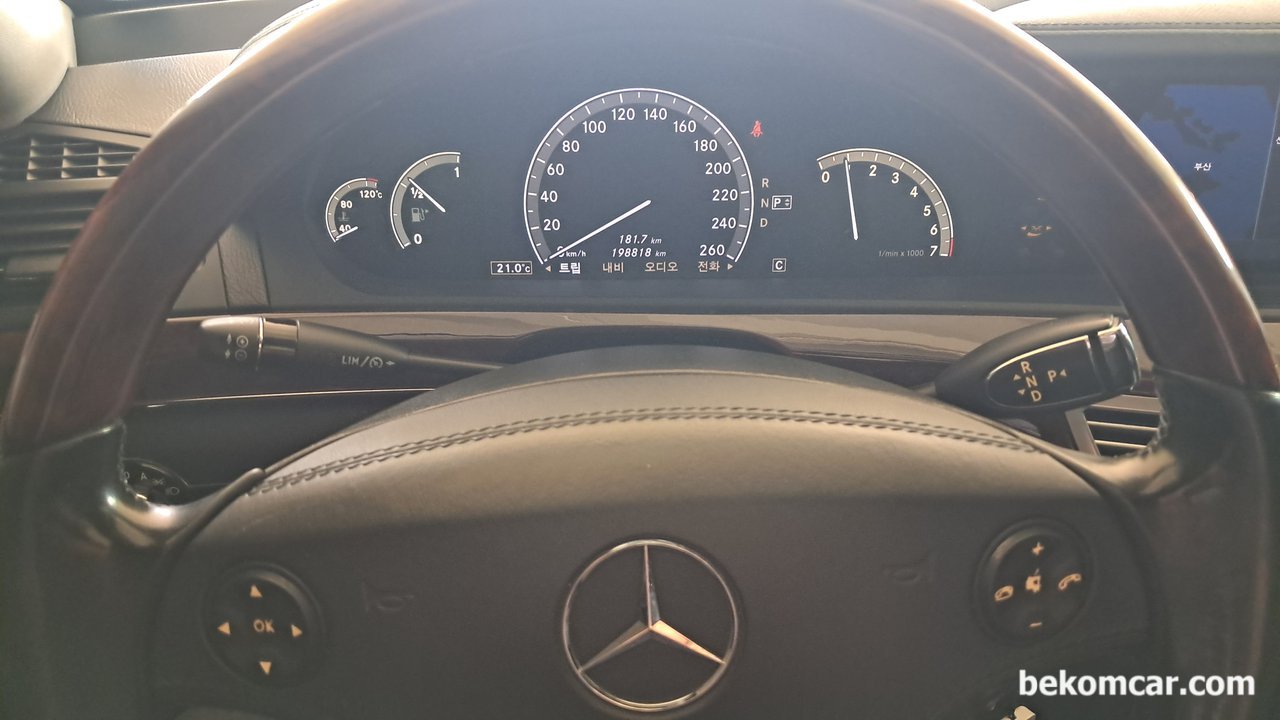

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상이 있다. 진단과 정비후에 전체적인 진단기 진단후의 계기판 상태이다. 엔진체크등이 없다. 간헐적인 시동불량 증상은 사라졌다고 한다.

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상, ECM 분해하여 기록으로 남긴다. ECM 엔진컴퓨터 커버 탈거후 전체적인 모습이다. VIN 차대번호 이모빌키번호 등을 저장하는 EEPROM 도 확인된다.

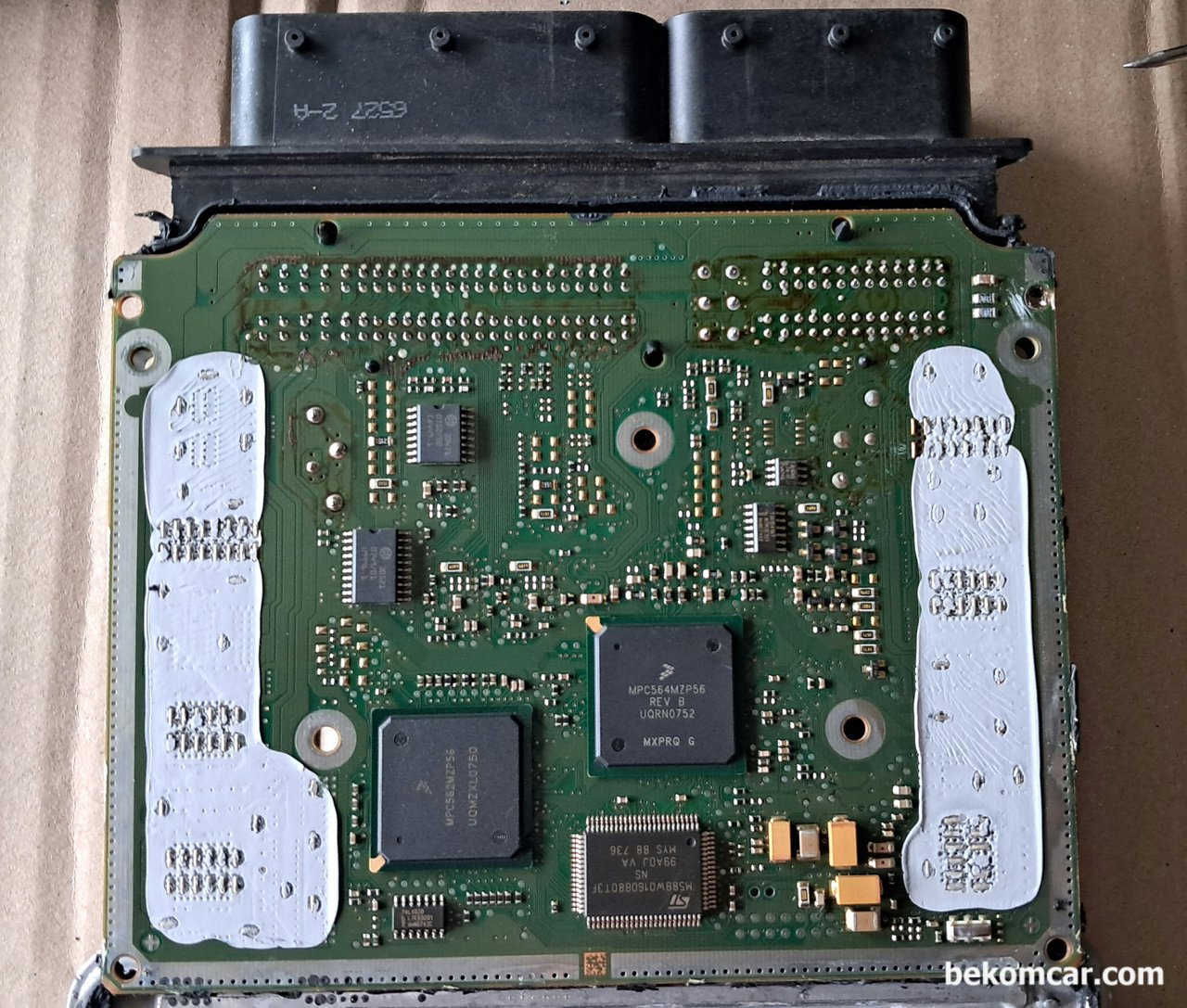

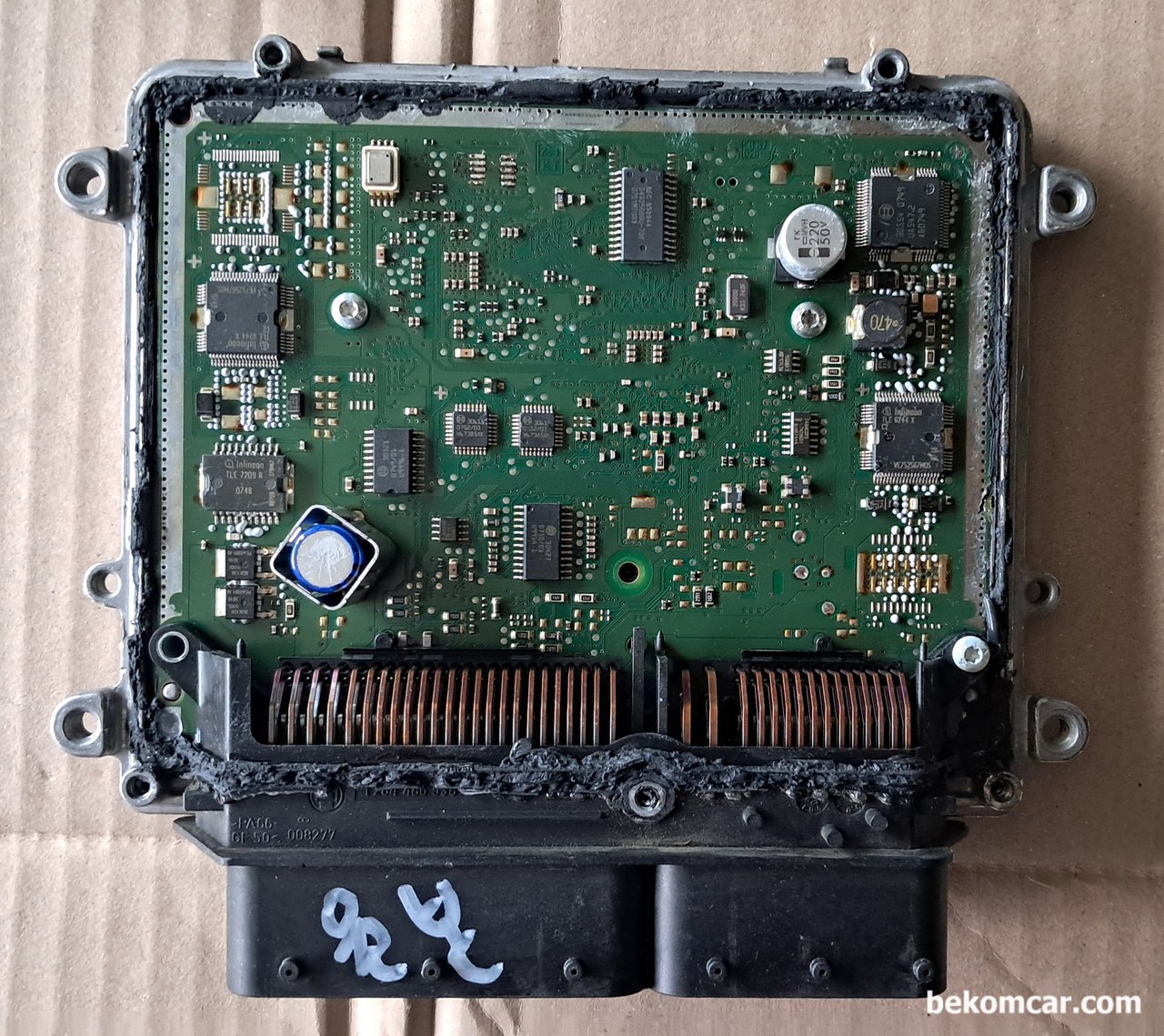

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상, ECM 분해하여 기록으로 남긴다. 커버를 탈거하고 2중으로 된 PCB 모습이다. CAN BUS 통신 칩 등이 눈에 들어온다.

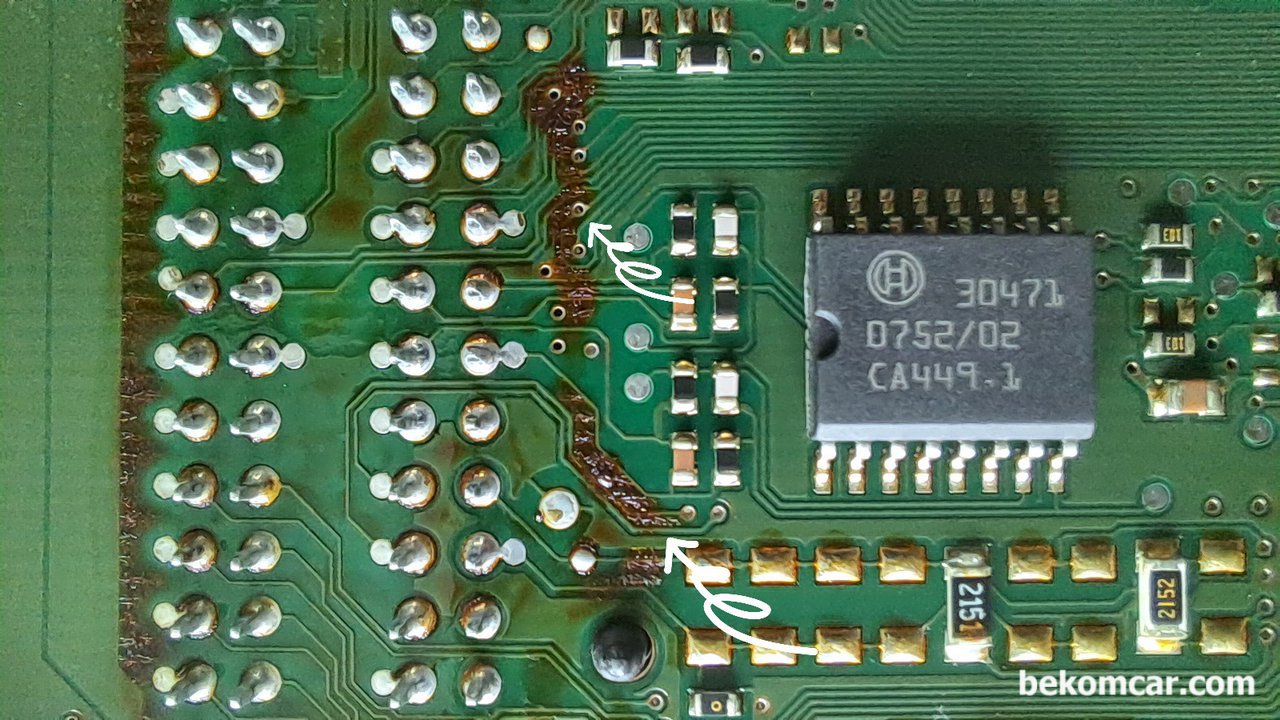

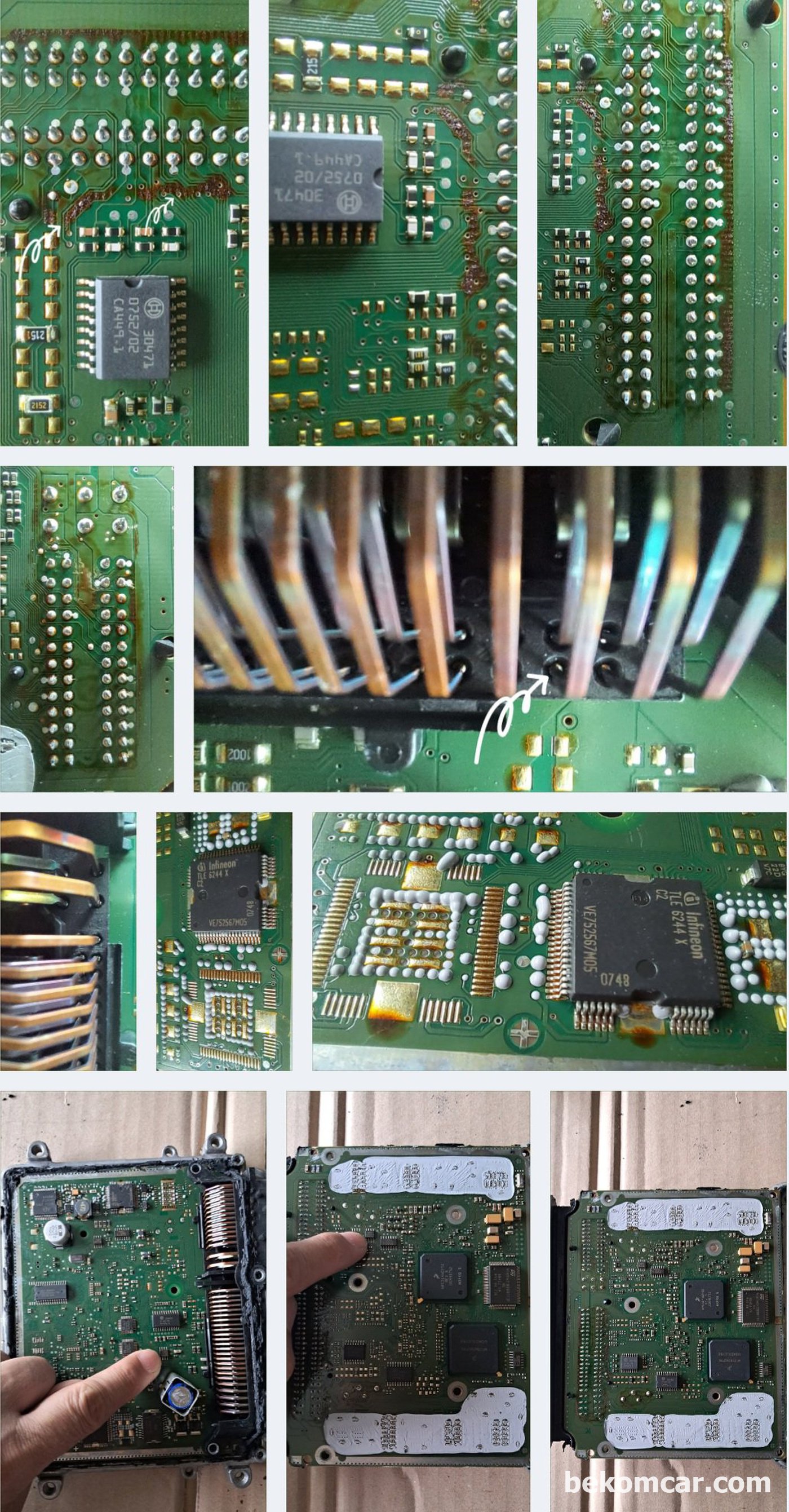

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상 진단 및 정비기록이다. ECM 점검 결과 의외로 여러군데 회로손상이 된것이 확인된다.

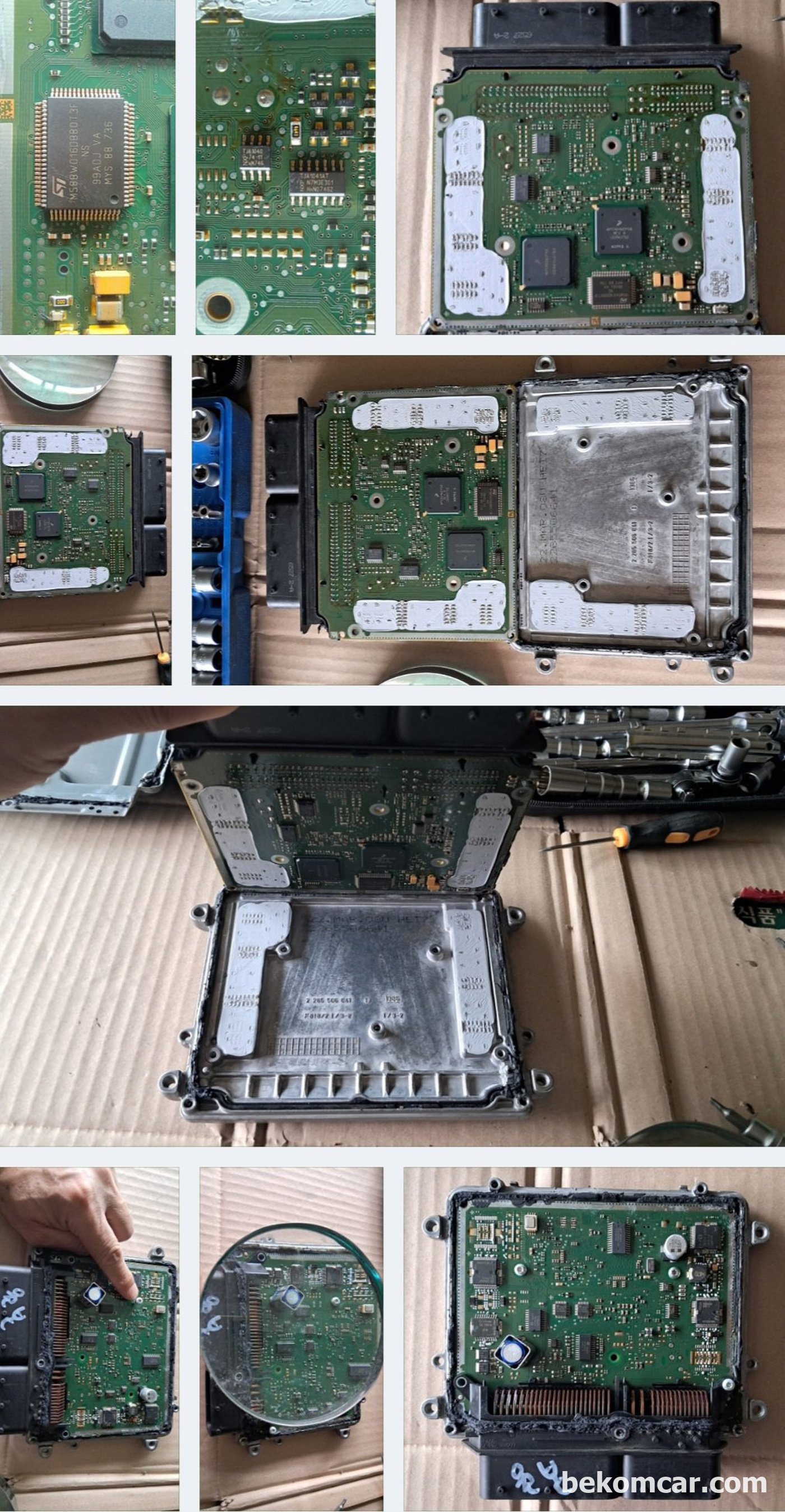

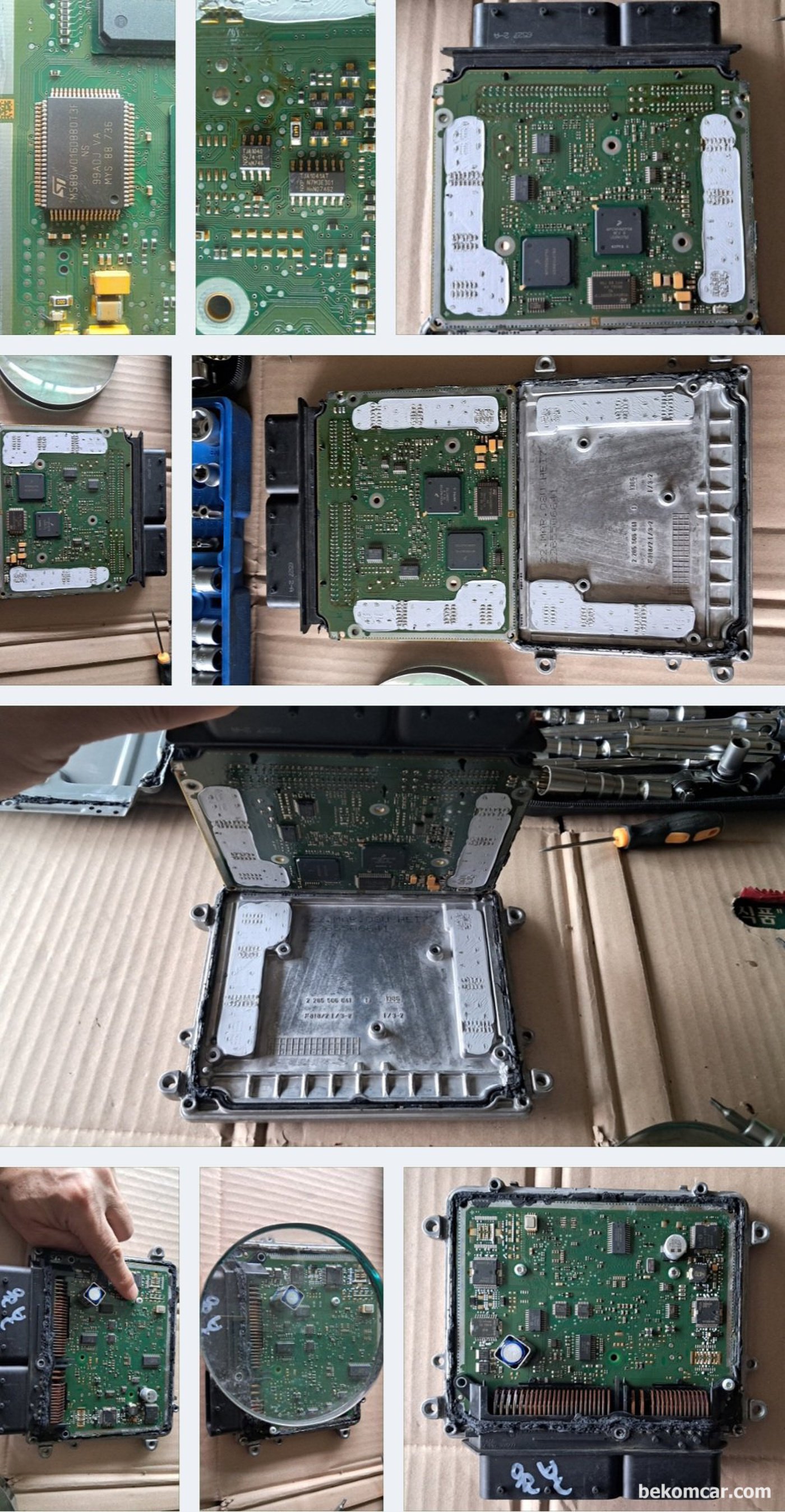

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상 진단 및 정비기록이다. ECU커버를 탈거하는 과정이다.

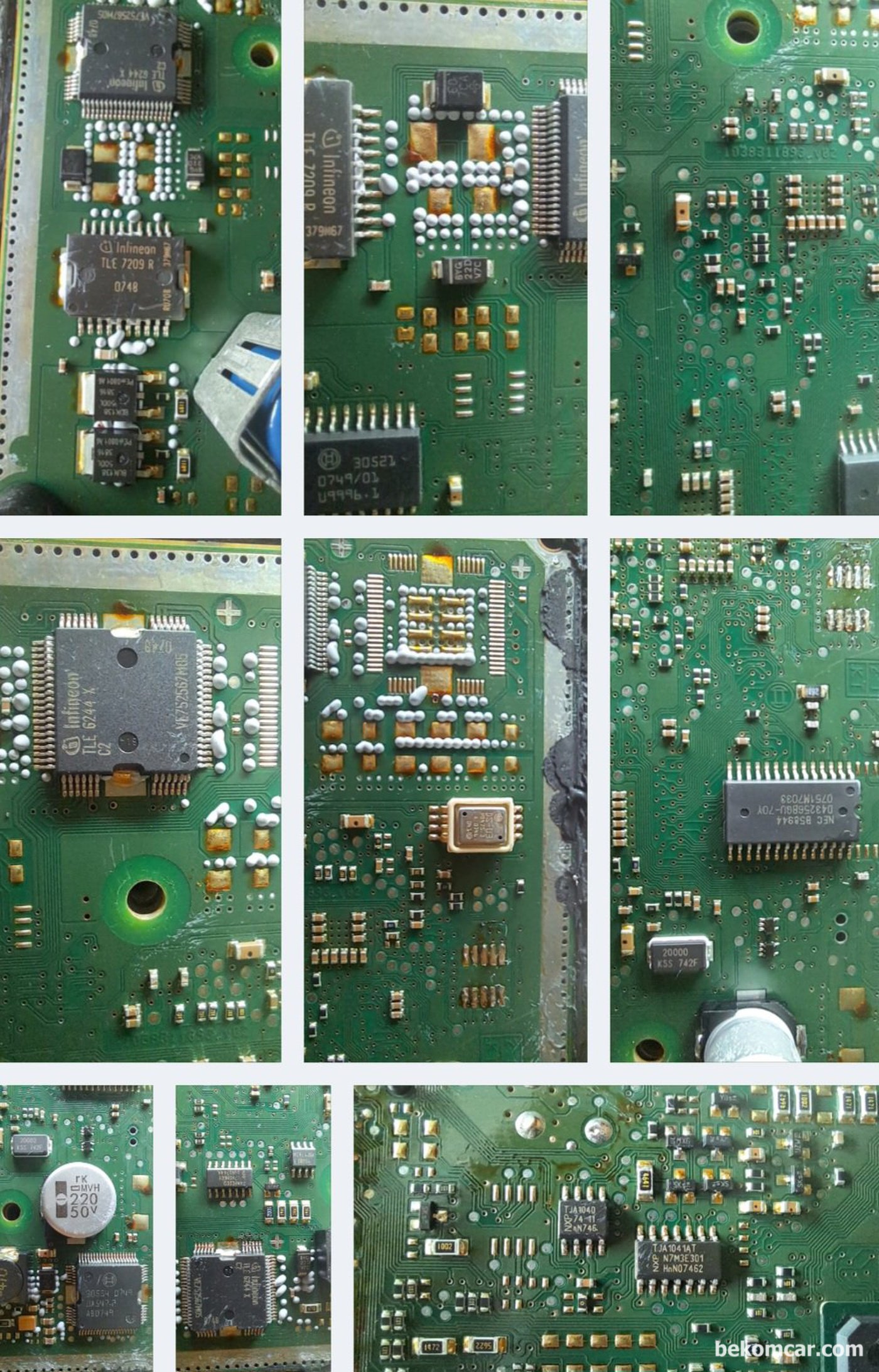

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상 진단 및 정비기록이다

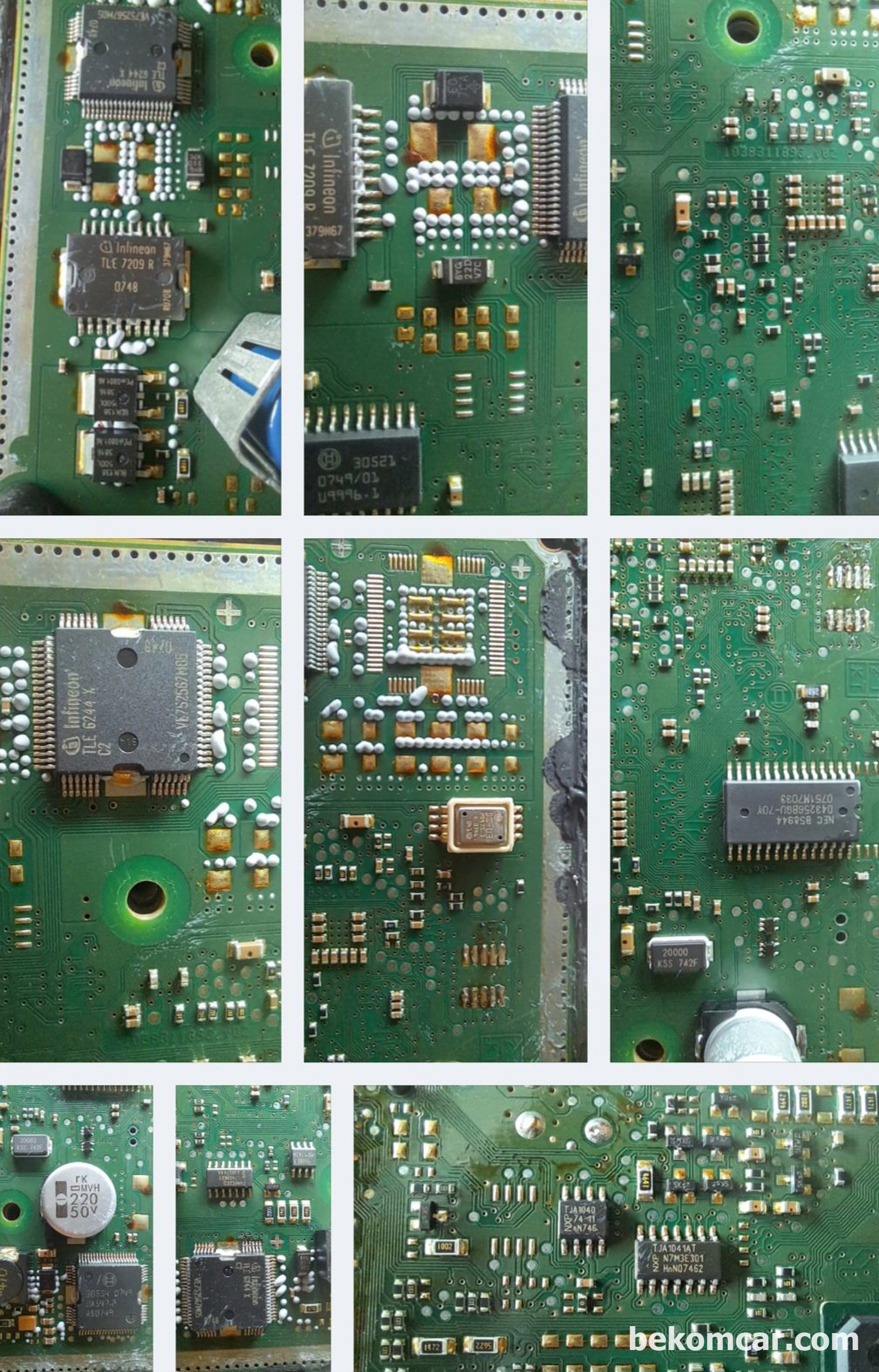

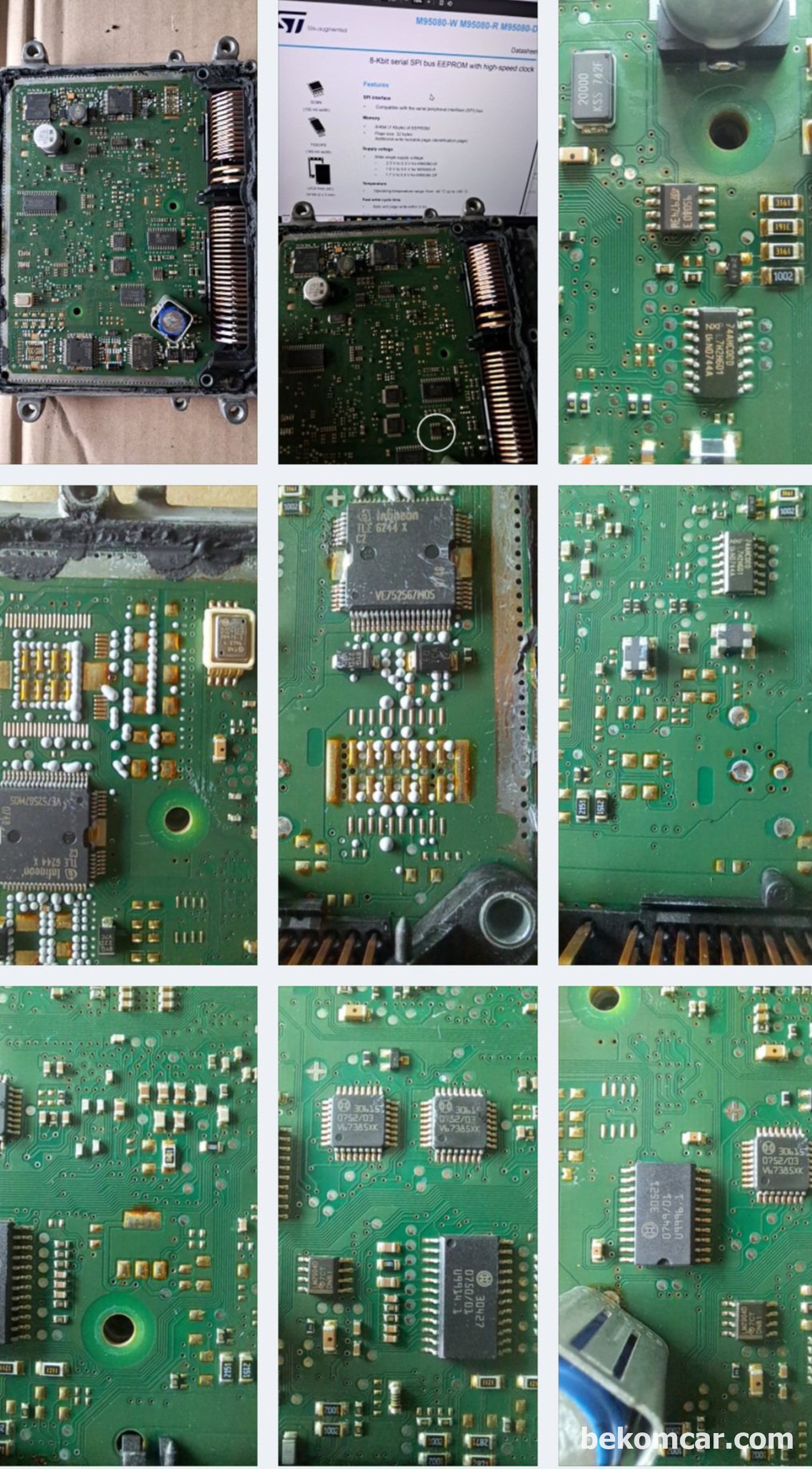

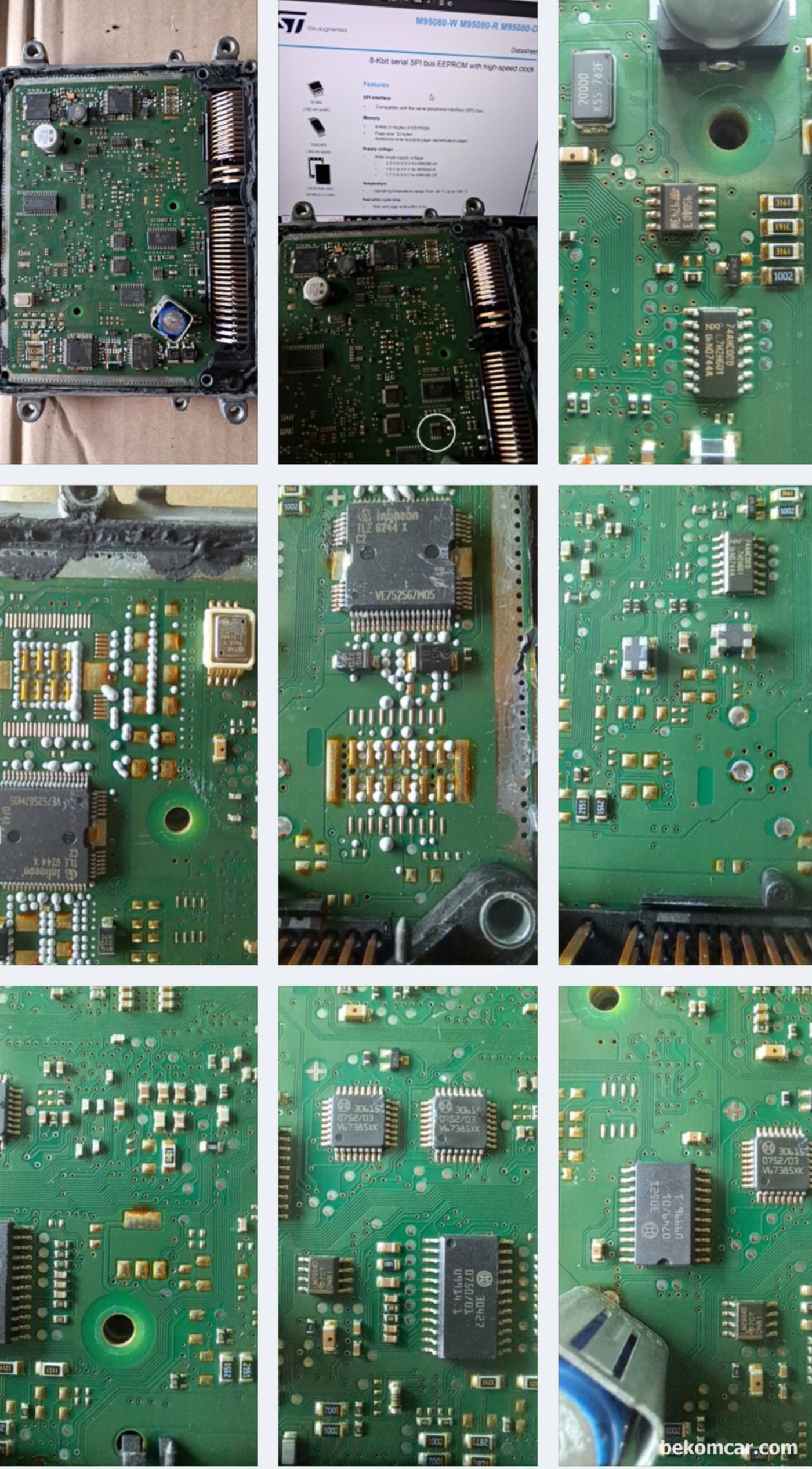

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상 진단 및 정비기록이다. PCB 여러가지 반도체 캔통신 칩등을 살펴본다.

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상 진단 및 정비기록이다. EEPR9M 저장 장치에는 차대번호 이모빌키 등 정보가 저장된다.

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상 진단 및 정비기록이다. 주요 칩 등은 기술데이터 시트 PDF문서도 확인한다.

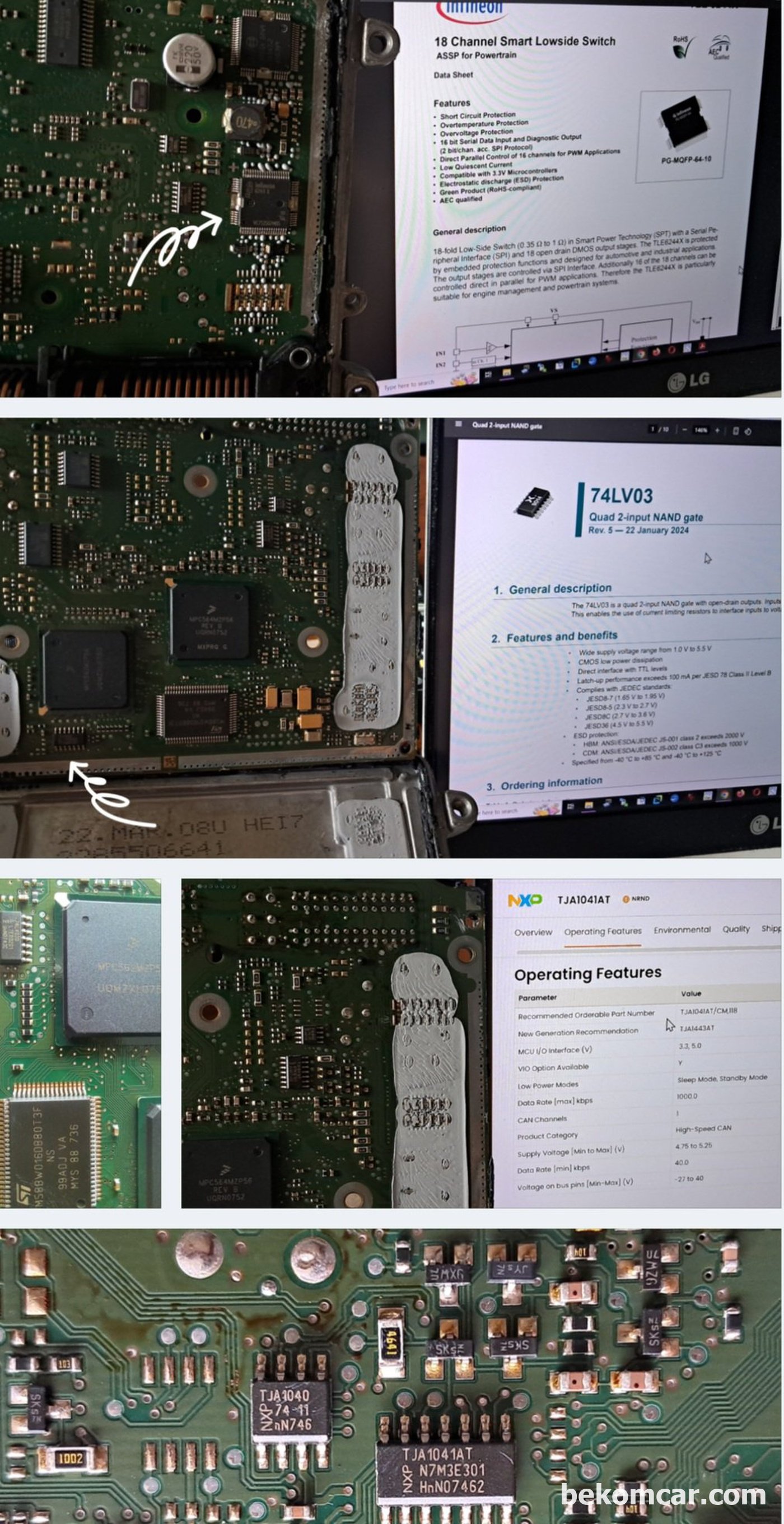

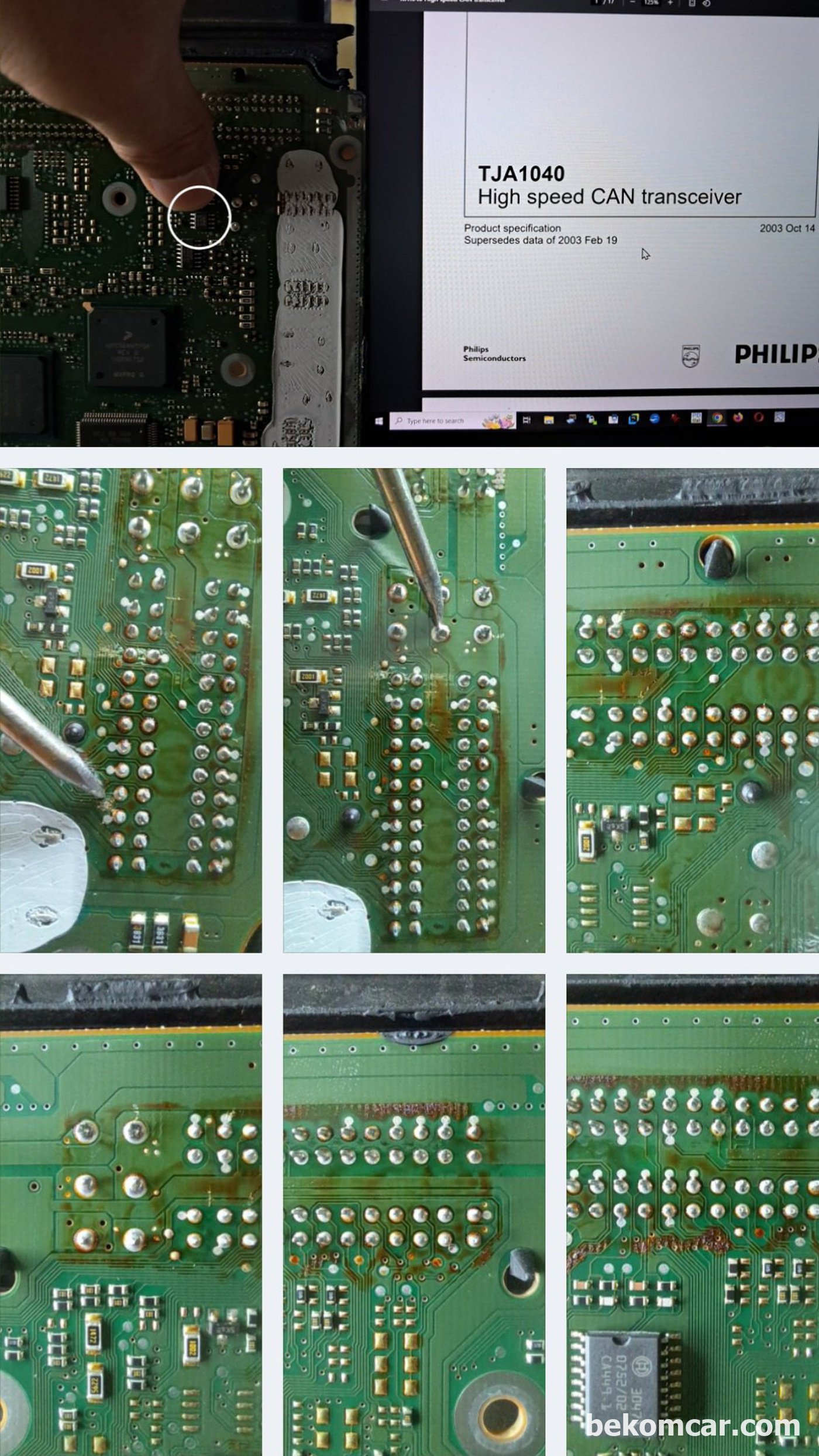

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상 진단 및 정비기록이다. 기술문서 와 ECM PCB의 해당 칩 등을 확인한다. 익숙한 CAN BUS 통신칩 등도 확인된다.

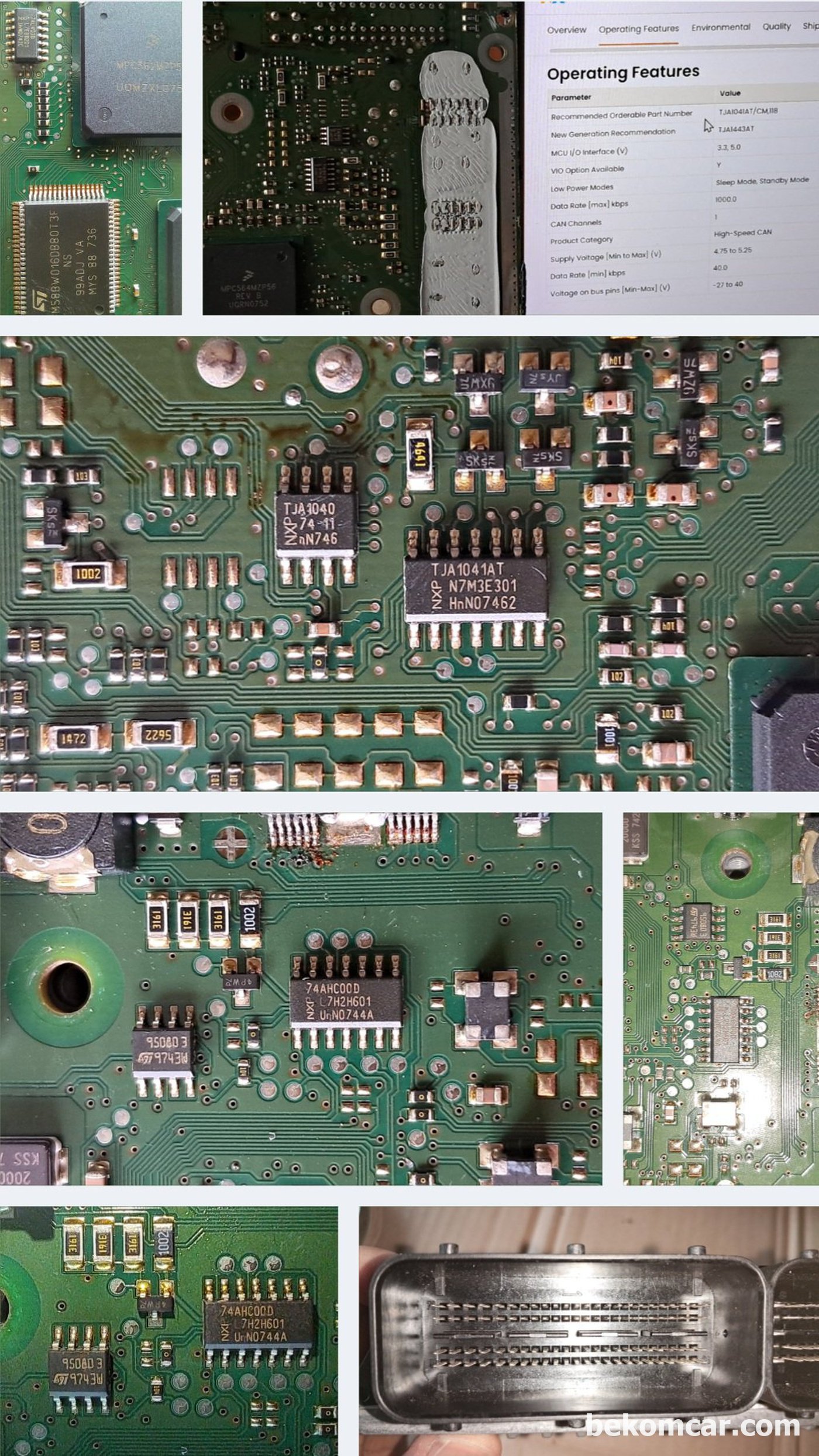

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상 진단 및 정비기록이다. CAN BUS EEPROM등 칩이 확인된다.

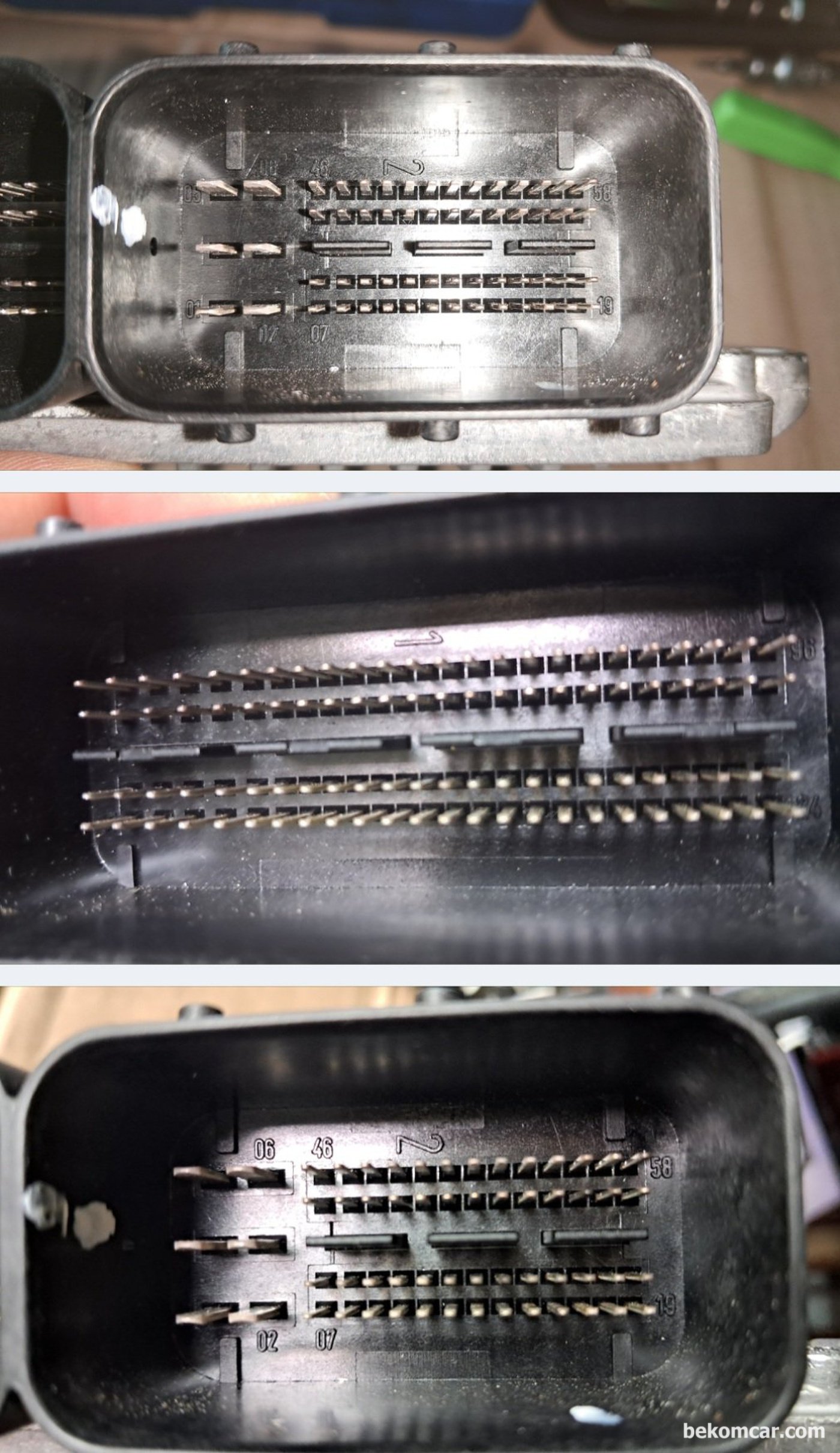

벤츠 S 클래스 2007년 M273 S550 ME9.7 ECU 간헐적 시동불량 증상 진단 및 정비기록이다. ECM 의 코넥터 1 & 2의 핀 번호이다.

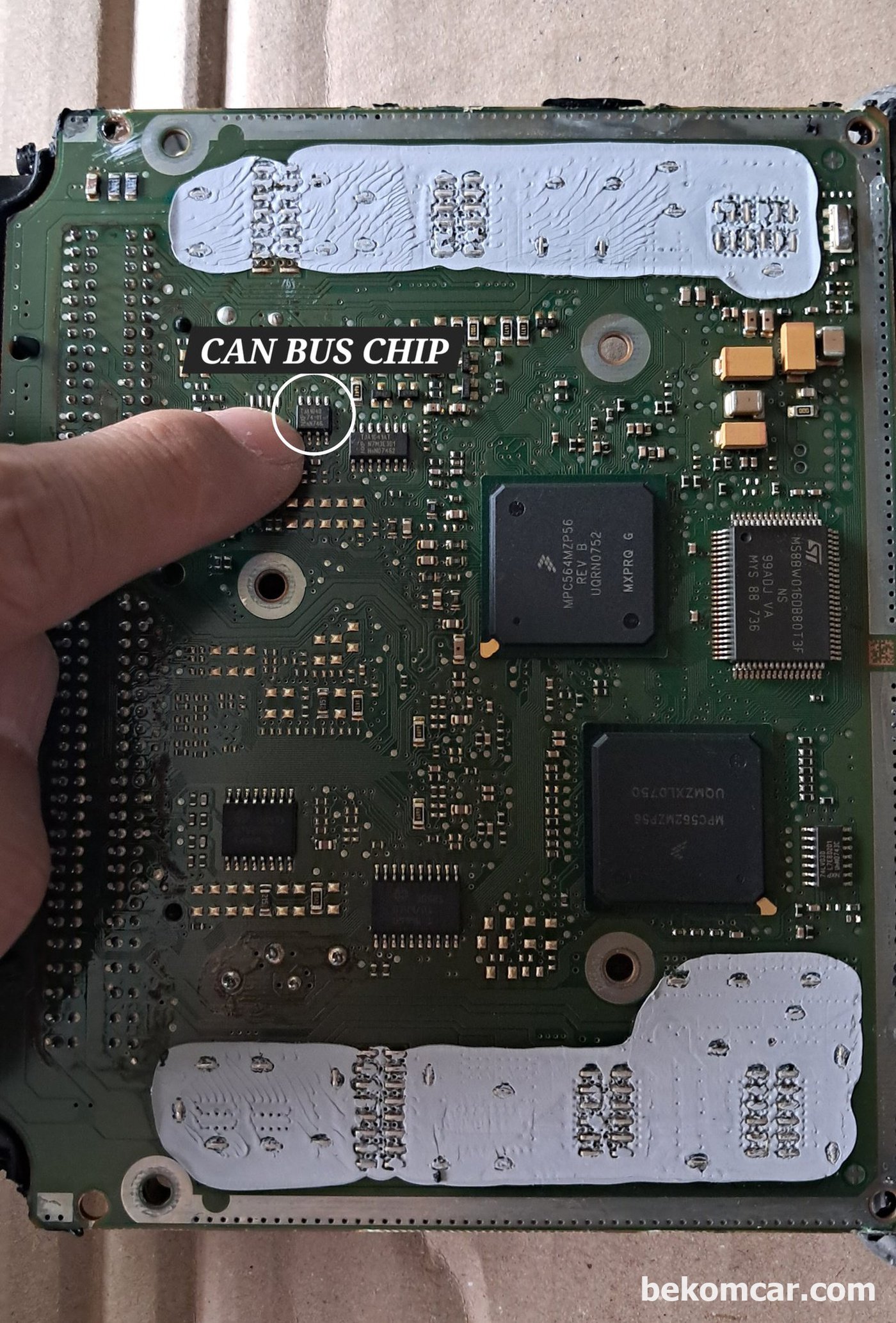

벤츠 S 클래스 2007년 M273 S550 ME9.7 CAN BUS CHIP TJA1040 위치이다.
