BMW F10 528i 린버스 통신고장 CD9304, 오일레벨 세팅불가 고장 해결사례

2025년 9월 17일 10:25 오전, 수요일, KST. 문선주

BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. 대표적인 증상은 엔진오일 레벨세팅이 되지 않는다. DME LIN BUS 통신칩 고장인 경우도 있다. DME교체하거나 수리를 할 수 있다. F10 528i 에 사용되는 린 통신 칩은 필립스 NXP사 통신칩 이다. BMW F10 뿐 아니라 벤츠등 다른 자동차 린 버스 통신에도 많이 사용돤다. DME 린버스 칩 교환후 바로 엔진오일 레벨 세팅이 자동으로 되고 린 통신 파형도 정상적 임을 확인한다. 참 다행이다.

1 71

BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. DME 교환이나 린 통신 칩 교체해도 될 수 있다. 이번에도 린 통신 칩 교체로 BMW F10 528i 마무리 한다.

BMW F10 528i 린버스 통신고장 CD9304, 오일레벨 세팅불가 고장 해결사례, BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. 대표적인 증상은 엔진오일 레벨세팅이 되지 않는다. 진단기 확인결과 CD9304 고장코드가 확인된다. 린 버스 통신 파형과 고장코드 그리고 오일레벨 세팅불가 증상이 일치한다.|베콤카 차량정밀진단

BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. 대표적인 증상은 엔진오일 레벨세팅이 되지 않는다. 진단기 확인결과 CD9304 고장코드가 확인된다. 린 버스 통신 파형과 고장코드 그리고 오일레벨 세팅불가 증상이 일치한다.

BMW F10 528i 린버스 통신고장 CD9304, 오일레벨 세팅불가 고장 해결사례, BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. 접근성이 좋은 트렁크내 배터리 IBs 와 알터네이터 에서 린 버스 파형을 측정 해 본다. LIN BUS 칩 고장으로 진단하고 DME교체 수리 작업 중에서 수리 하기로 한다.|베콤카 차량정밀진단

BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. 접근성이 좋은 트렁크내 배터리 IBs 와 알터네이터 에서 린 버스 파형을 측정 해 본다. LIN BUS 칩 고장으로 진단하고 DME교체 수리 작업 중에서 수리 하기로 한다.

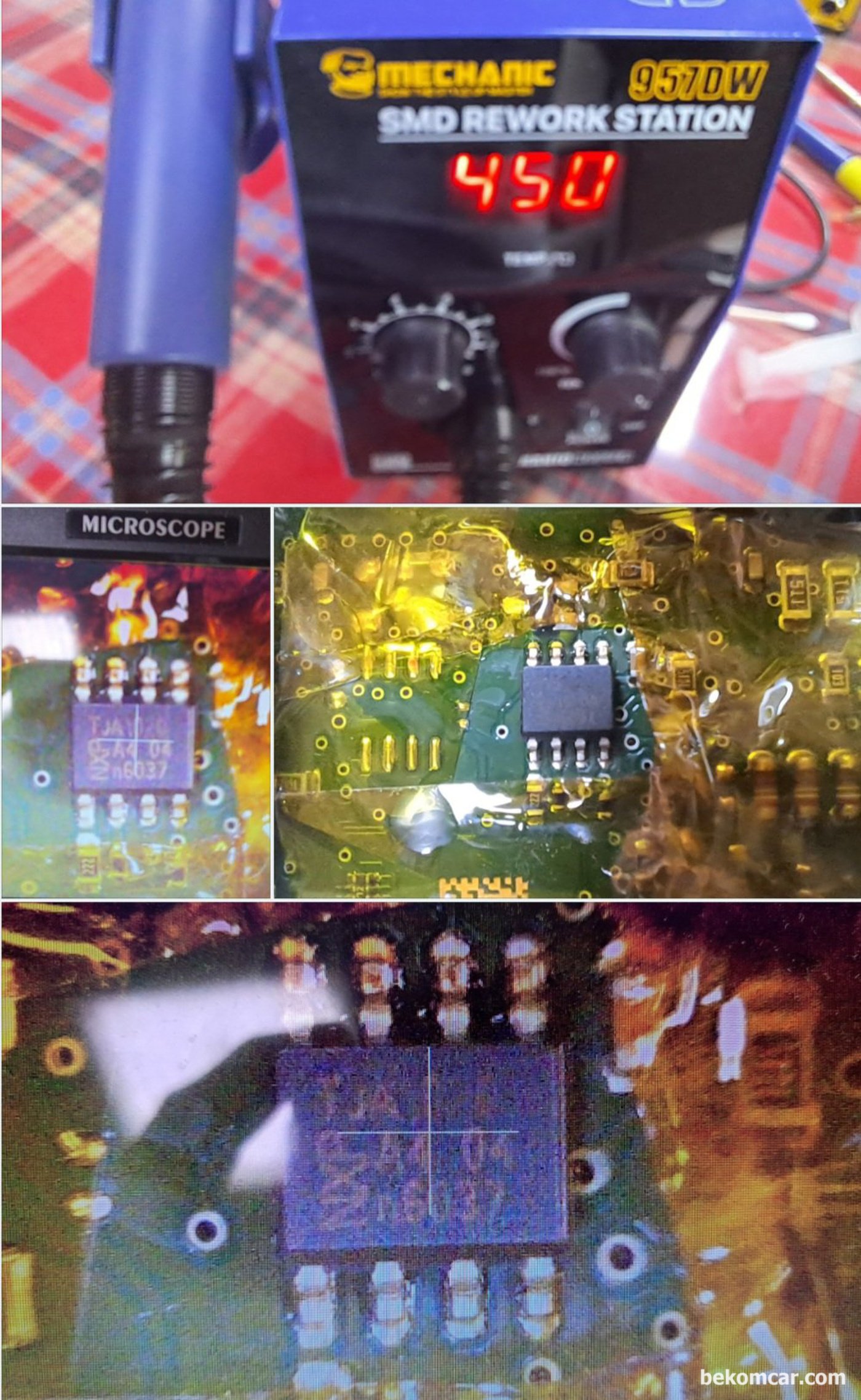

BMW F10 528i 린버스 통신고장 CD9304 진단.정비기록 이다. 필립스 반도체 회사 NXP 의 LIN BUS 통신 칩 이다. DME 수리를 하는 과정이다. 실제로 보면 매우 작은 크기이다.

BMW F10 528i 린버스 통신고장 CD9304, 오일레벨 세팅불가 고장 해결사례, BMW F10 528i CD9304 고장코드 대표적인 증상은 엔진오일 레벨세팅이 되지 않는다. DME 수리후 시동을 걸고 열간시가 되면 DME가 자동으로 엔진오일 레벨을 측정후 헤드유닛 에 표시 해 준다. 린 통신 고장코드가 정상으로 정비 마무리 되는 순간이다. 린 통신 파형측 정시 정상으로 측정된다.|베콤카 차량정밀진단

BMW F10 528i CD9304 고장코드 대표적인 증상은 엔진오일 레벨세팅이 되지 않는다. DME 수리후 시동을 걸고 열간시가 되면 DME가 자동으로 엔진오일 레벨을 측정후 헤드유닛 에 표시 해 준다. 린 통신 고장코드가 정상으로 정비 마무리 되는 순간이다. 린 통신 파형측 정시 정상으로 측정된다.
