MERCEDES 2008, S550 M273 961 Е55, 진단기 데이터값 재 검증작업
벤츠 E55 M273 961 캠새프트 잘못된 위치 고장코드이다. 진단기 데이터 검증은 가끔 필요하다. 실제 데이터와 진단기 데이터가 틀린 경우가 있기때문이다. 그래서 핵심적인것이나 뭔가 앞 뒤가 맞지 않을때에는 꼭 실제 데이터를 검증해야 한다. 간헐적으로 시동이 걸리지 않는 S550 차량이다. 고장코드에 0744, 1211 가 있다. 뱅크2 (좌측) 캠새프트 위치가 틀어졌다는 고장코드이다. 벤츠 E55 M273 961 엔진에서 놀랍지 않는 고장코드이다. 하지만 실제 검증결과, 좌측 인테이크 캠새프트 위치는 정상으로 확인된다. 진단기와 파형분석값이 사실상 일치한다. 파형으로는 좌. 우 측 캠새프트 파형이 일치할때 정상으로 판단한다. 스코프 파형이 정확하게 (Rise & Fall) 일치한다. 그리고 진단기 값과도 일치한다.
MERCEDES 2008, S550 M273 961 Е55, 진단기 데이터값 재 검증작업 과정이다. 0744, 1211 가 있다. 뱅크2 (좌측) 캠새프트 위치가 틀어졌다는 고장코드이다. 진단기와 스코프 파형분석값이 사실상 일치한다. 파형으로는 좌. 우 측 캠새프트 파형이 일치할때 정상으로 판단한다.

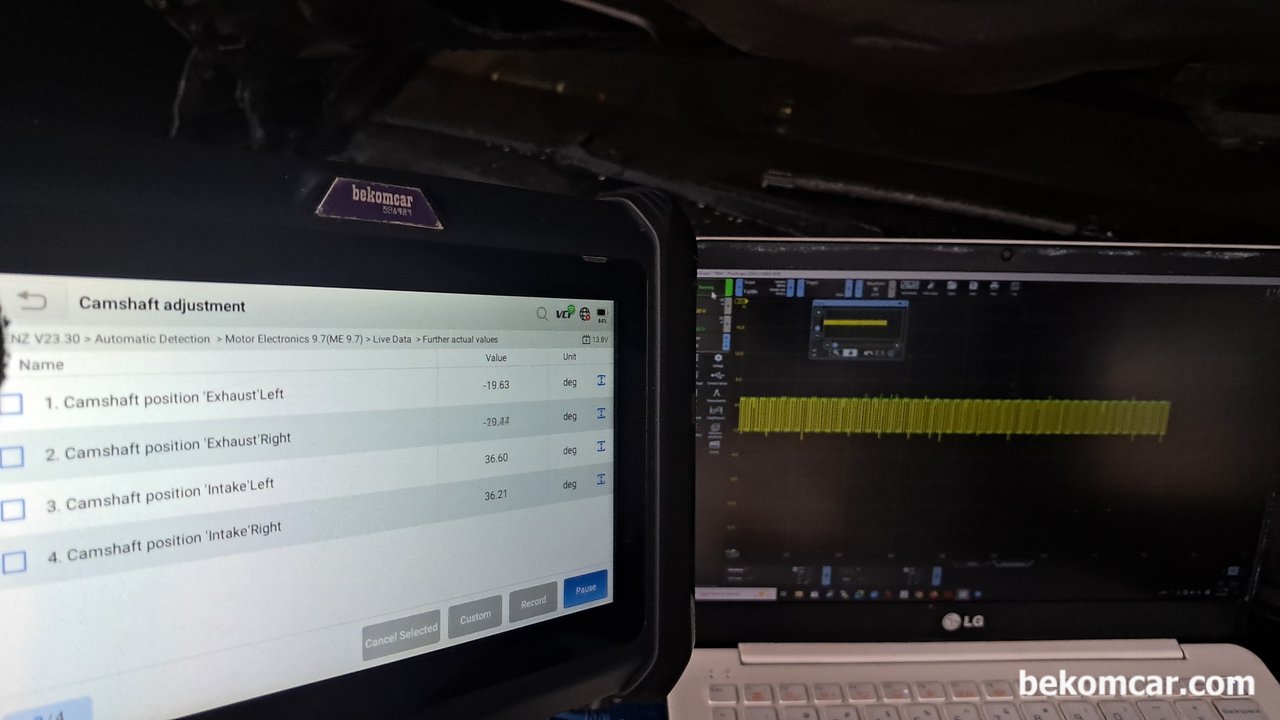

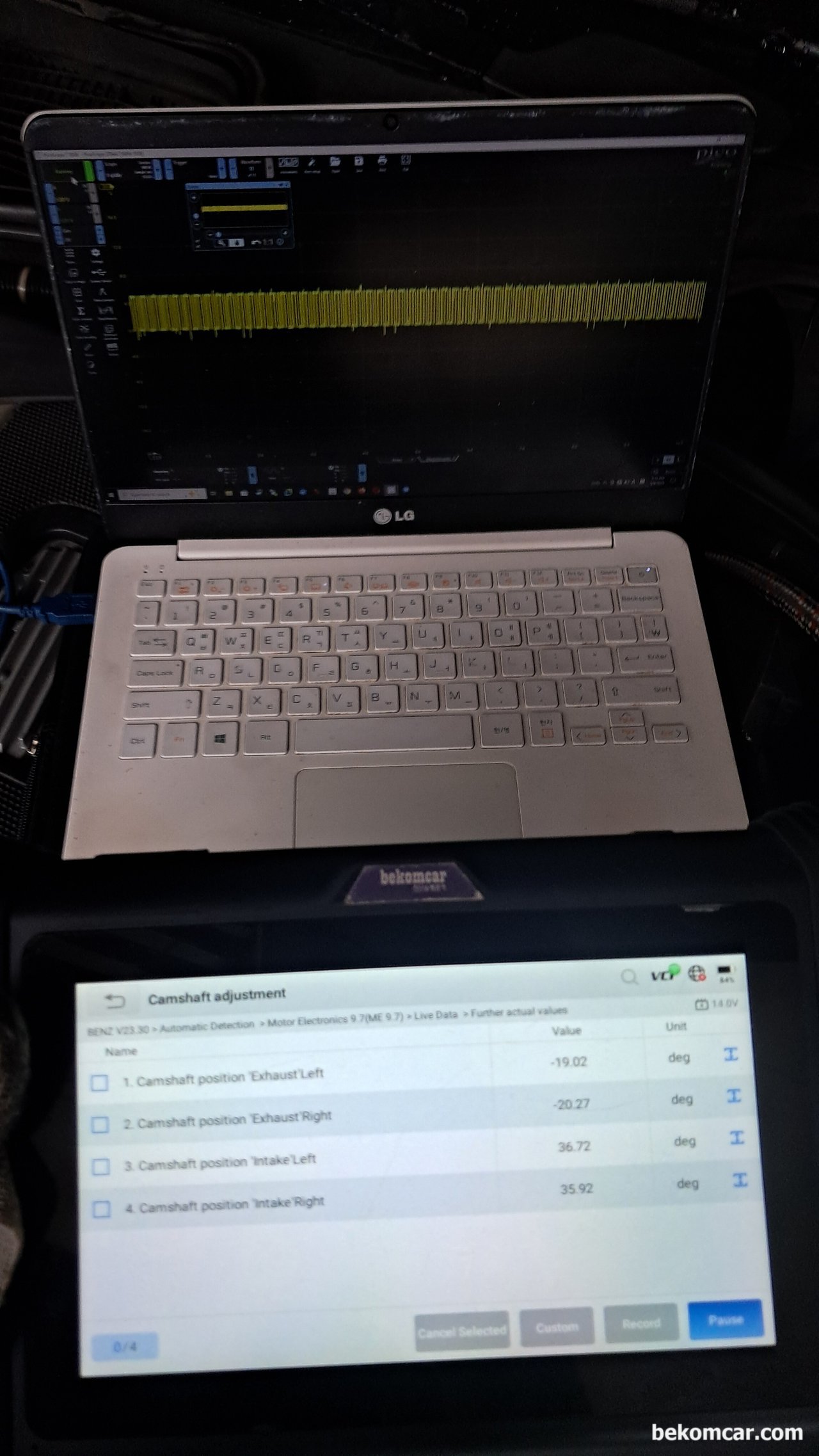

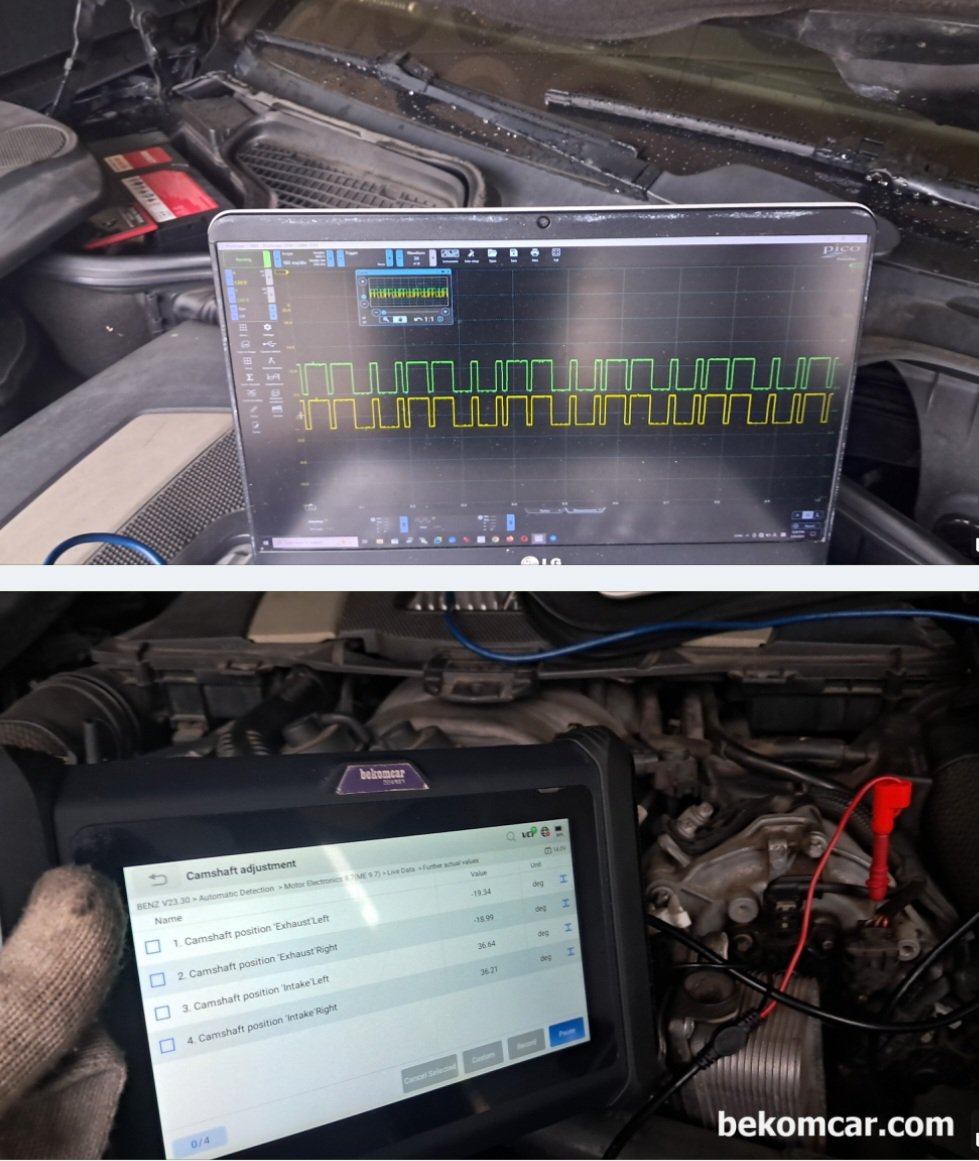

MERCEDES 벤츠 2008, S550 M273 961 Е55, 진단기 데이터값 과 오실로스코프 좌. 우측 (뱅크1 & 뱅크2) 캠새프트 포지션 값을 확인한다. 진단기 캠새프트 포지션 값과 스코프 파형의 일치성이 확인된다.
MERCEDES 2008, S550 M273 961 Е55, 고장코드 0744 무단계 캠샤프트 조절(좌측) 흠기 캠샤프트 잘못된 위치 그리고 고장코드 1211 좌측 직렬실린더의 흡기 캠샤픝를 계속해서 앞 쪽으로 조절' 고장코드 검증 작업이다. 좌측 캠새프트 진각 상태가 정상으로 판단된다.

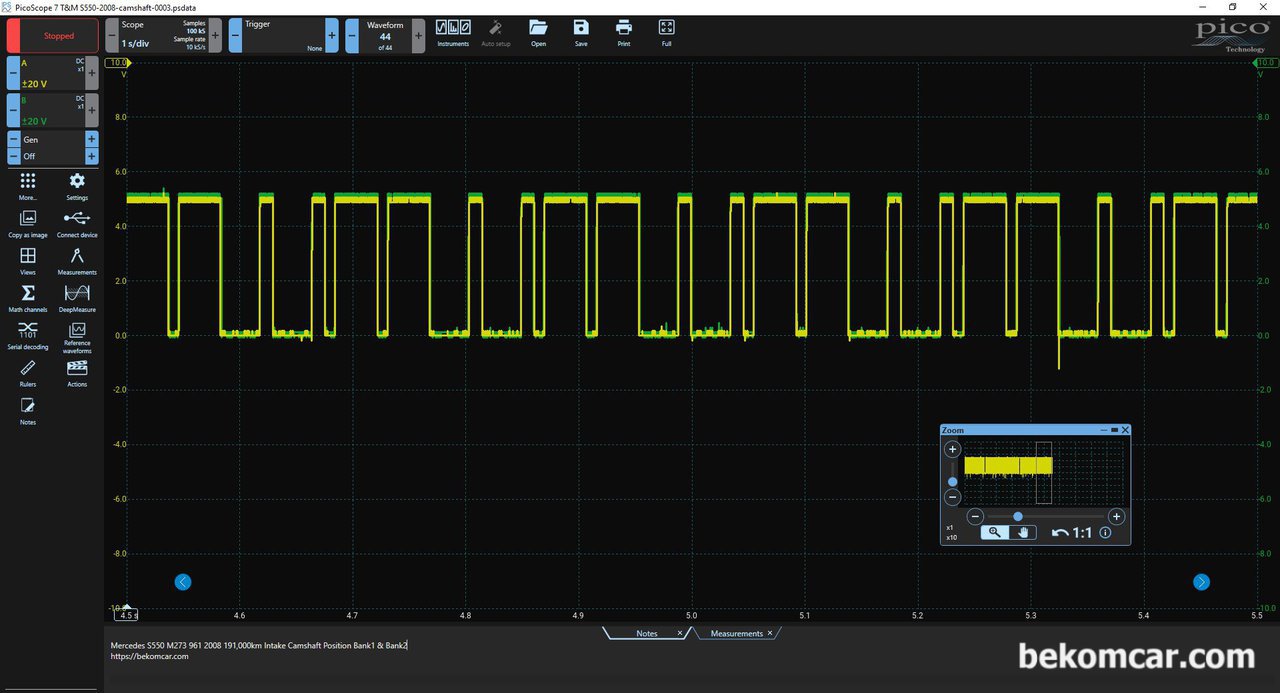

벤츠 2008, S550 M273 961 Е55, 고장코드 0744 무단계 캠샤프트 조절(좌측) 흠기 캠샤프트 잘못된 위치 그리고 고장코드 1211 좌측 직렬실린더의 흡기 캠샤픝를 계속해서 앞 쪽으로 조절' 고장코드 진단중, 뱅크1 과 뱅크2 흡기 캠샤프트 위치가 정확히 일치하고 있다. 정상이라는 의미이다.
