CAN 통신, 각종 전기적인 고장 진단시 필수 확인사항

2025년 10월 3일 8:32 오전, 금요일, KST. 문선주

CAN 데이터 통신, 각종 전기적인 고장 진단시 필수 확인사항 이다. 차량 고장진단시 오진을 줄이는 출발점이다. 특히 단순 측정전압이 아니라 부하 전압강하 측정은 필수적으로 한다. 일반적으로 부하가 걸릴때 전압강하 Voltage Drop은 100mV 이하, 최대 200mV 이하가 촣다. 하지만 차량별 부하 전압강하 허용전압은 차이가 있을수 있다.

1 91
CAN 통신, 각종 전기적인 고장 진단시 필수 확인사항, OBD2 연결포트 인 DLC 의 4번 5번은 채시 및 센서 그라운드 이고 16번은 시스템 전압이다. 6번은 캔 하이 CAN HIGH 그리고 14번은 CAN LOW 이다. DLC 6번과 14번 저항이 60옴 정도가 CAN 통신 종단저항이 정상인 경우이다. 차량이 슬립모드 이거나 배터리 분리후 캔 통신 저항을 측정한다. 마세라티 기블리 2014년 사례.|베콤카 차량정밀진단

OBD2 연결포트 인 DLC 의 4번 5번은 채시 및 센서 그라운드 이고 16번은 시스템 전압이다. 6번은 캔 하이 CAN HIGH 그리고 14번은 CAN LOW 이다. DLC 6번과 14번 저항이 60옴 정도가 CAN 통신 종단저항이 정상인 경우이다. 차량이 슬립모드 이거나 배터리 분리후 캔 통신 저항을 측정한다. 마세라티 기블리 2014년 사례.

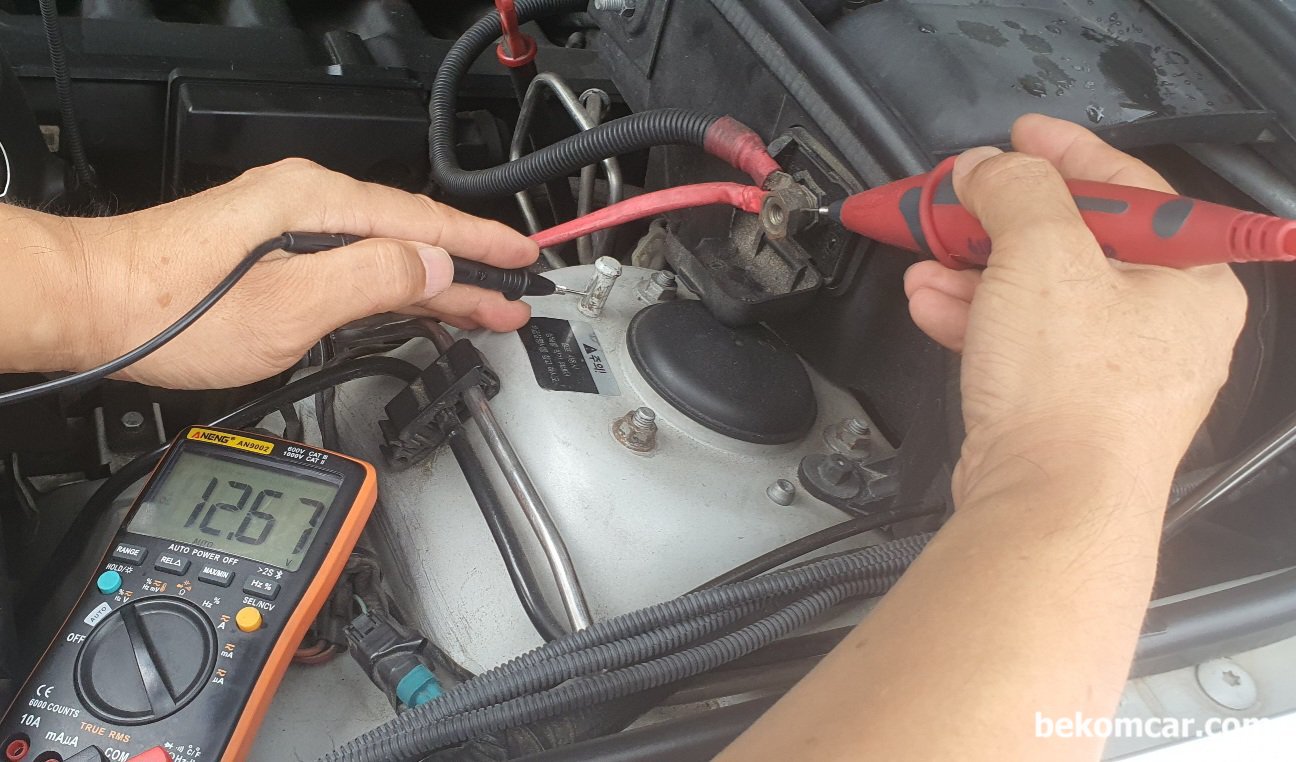

CAN 통신, 각종 전기적인 고장 진단시 필수 확인사항, 차량내 부하전압 강하측정이다. 배터리, 단자, 채시, 엔진블럭, 미션블럭 간 부하전압 이 100mV 정도 가 좋다. 부하전압 측정차량은 마세라티 기블리 이다.|베콤카 차량정밀진단

차량내 부하전압 강하측정이다. 배터리, 단자, 채시, 엔진블럭, 미션블럭 간 부하전압 이 100mV 정도 가 좋다. 부하전압 측정차량은 마세라티 기블리 이다.

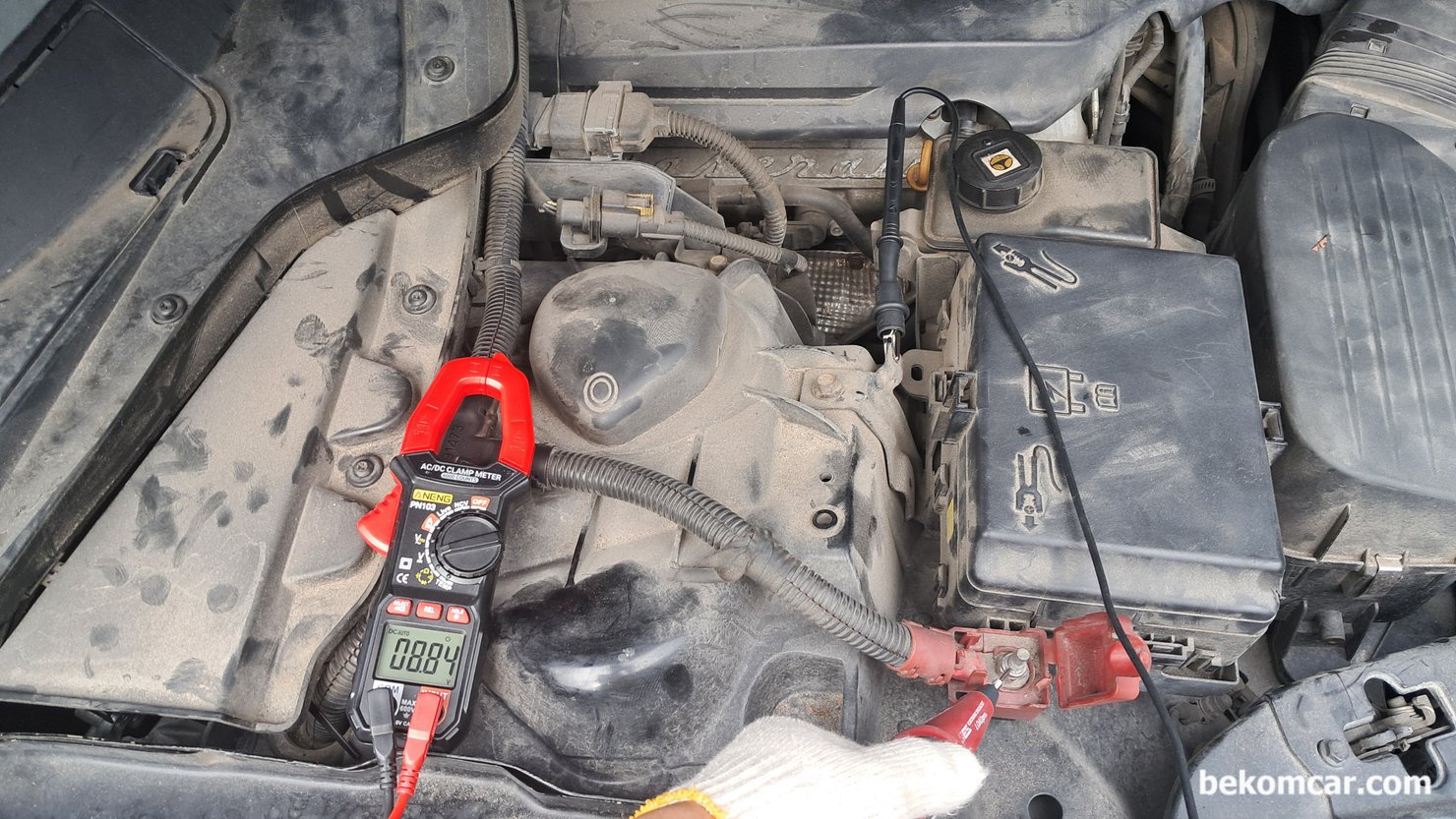

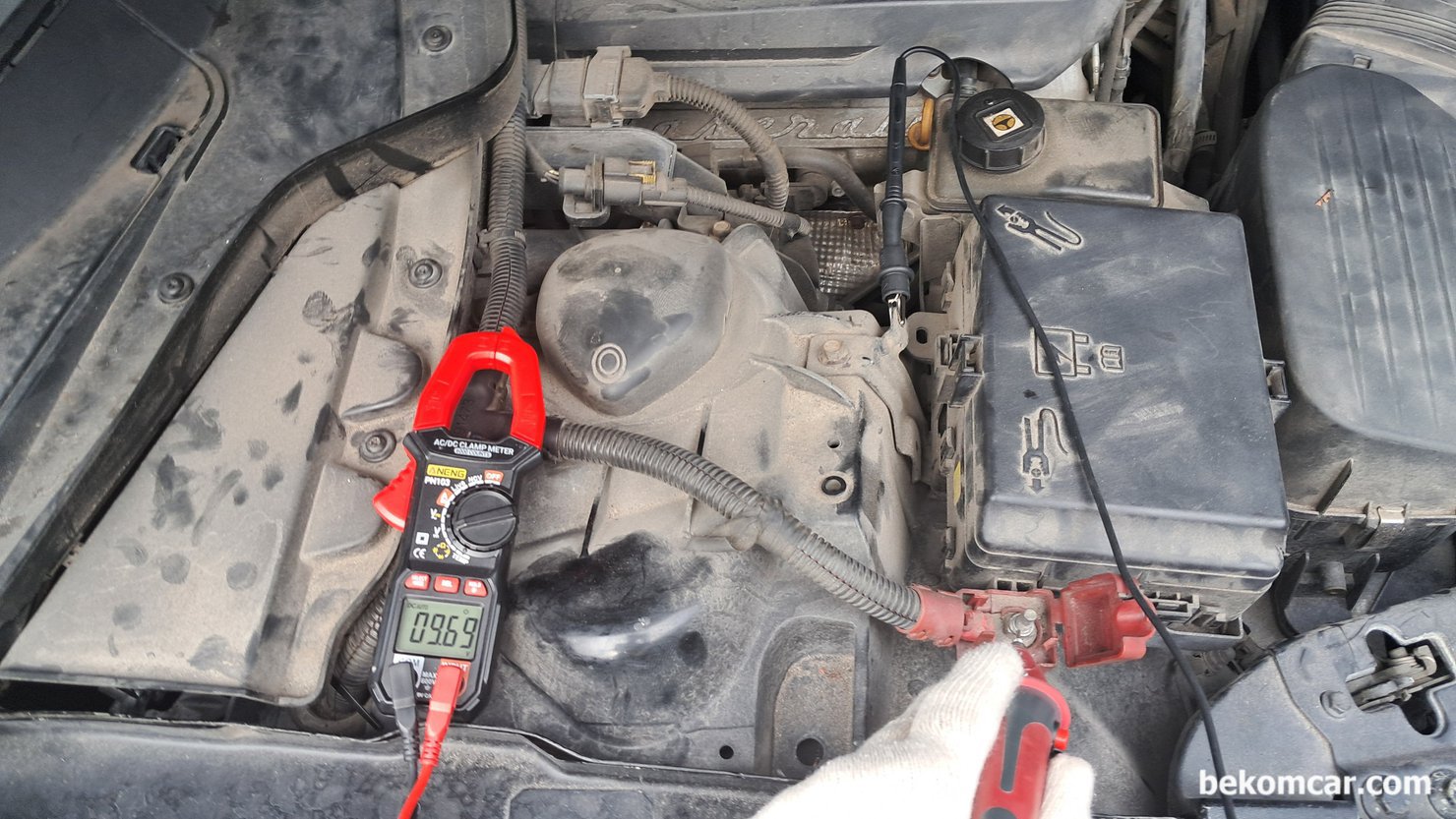

CAN 통신, 각종 전기적인 고장 진단시 필수 확인사항, 부하전압이 약 850mV 정도 측정된다. 상당한 부하 전압강하 이다. 그라운드 포인트 등 확인이 필요하다. 차량별 다르지만, 일반적으로 200mV 이내의 부하전압강하 를 허용하계로 본다. 부하전압강하 측정차량은 마세라티 기블리 이다.|베콤카 차량정밀진단

부하전압이 약 850mV 정도 측정된다. 상당한 부하 전압강하 이다. 그라운드 포인트 등 확인이 필요하다. 차량별 다르지만, 일반적으로 200mV 이내의 부하전압강하 를 허용하계로 본다. 부하전압강하 측정차량은 마세라티 기블리 이다.

CAN 통신, 각종 전기적인 고장 진단시 필수 확인사항, 부하전압강하 측정차량은 BMW X5 이다.  부하전압강하 가 거의 없이 좋게 측정된다. 정확한 부하전압 측정값은 기억하지 못하지만 거의 없었다.|베콤카 차량정밀진단

부하전압강하 측정차량은 BMW X5 이다. 부하전압강하 가 거의 없이 좋게 측정된다. 정확한 부하전압 측정값은 기억하지 못하지만 거의 없었다.

태그 & 키워드

#자동차 #정비 #뉴스 종단저항. 캔 통신, 부하전압강하, DLC

관련된 서비스

  • 중고차판매 & 구매 정밀진단 서비스|베콤카 차량정밀진단

    중고차판매 & 구매 정밀진단 서비스

    중고차판매시 차량정밀 진단보고서를 제시하면 판매가를 100만원 ~ 200만원 더 받을 수 있다고 본다. 또한 중고차 구매시 전에 상세진단을 하면 전체적인 …
    11,526
  • 베콤카 건강진단 & 고장분석|베콤카 차량정밀진단

    베콤카 건강진단 & 고장분석

    차랑상태를 제대로 파악후에 관리를 잘 하는것이 비용을 아끼고 차량을 오래사용하는 지름길이다. 진단기 Full System 진단부터, 각종오일류 상태 및 하체등 상태를 …
    9,022
  • 이벤트 및 원격진단 서비스|베콤카 차량정밀진단

    이벤트 및 원격진단 서비스

    사전예방진단, 차량상태파악, 공동구매, 이벤트 및 맞춤식 서비스를 통하여 고객님께 해택을 드립니다. 차 는 우리의 생활에 필수이고 평생을 함께 하는 파트너라 …
    11,257
댓글은 로그인후에 가능합니다.
2025년 10월 1일 5:28 오후 - 문선주 moderator
자율주행이건 뭐건 모든것은 자 전기신호 에의한 데이터패킷 이다. 안정적인 규정 전기공급은 자동차뿐 아니라 비행기 등 모든 전자 전기 장비에 필수이다.
|
