BMW F10 CD9304 린 통신에러 엔진오일 레벨세팅 불가 DME 진단.수리 과정 기록

2025년 10월 4일 3:55 오후, 토요일, KST. 문선주

BMW F10 528i 오일 레벨 세팅 안되는 경우에 적용된다. 베콤카에서 자주 하는 작업이다. DME 수리는 꼭 필요할 때에만 한다. 쉽지 않기때문이다. 고장코드중에서 CD9304 그리고 엔진오일 레벨 세팅 불가 등 증상이 있다. LIN BUS 통신 시스템점검 후에 DME 고장인 경우에 수리를 할 수 있다. 칩 주위에 방열 테이프로 저항등 을 보호하고 열풍기를 이용하여 린 버스 통신 칩을 제거한다. 깨끗히 기존 납 을 제거 청소한 후에 다시 새로운 고 품질 납으로 솔더링 해 준다. 칩 제거시 열풍기 온도는 450°C 로 하는것이 좋다.

1 53

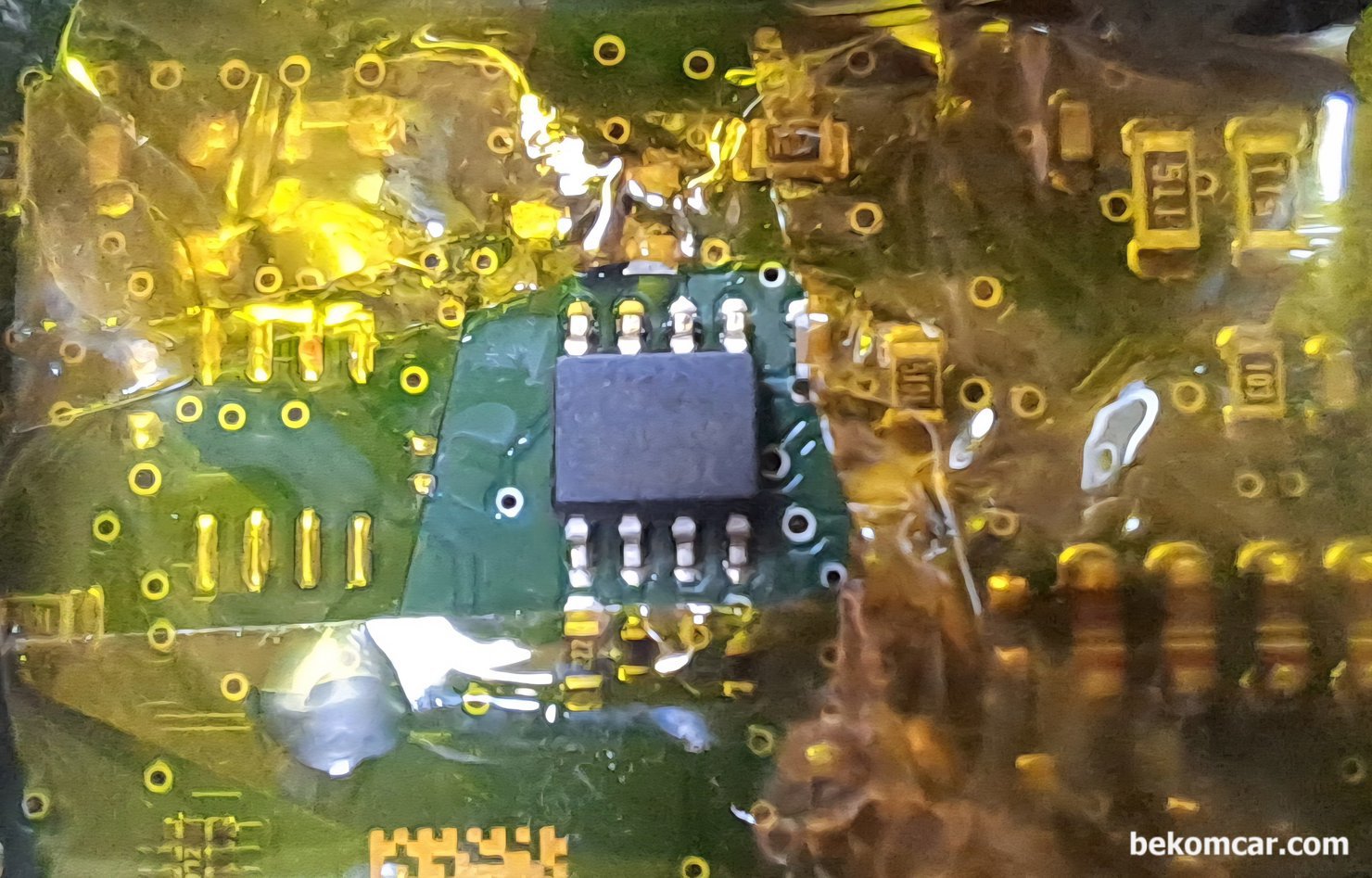

BMW F10 CD9304 린 통신에러 엔진오일 레벨세팅 불가 DME 진단.수리 과정 기록, BMW F10 528i에서 자주 발생하는 LIN BSD 고장코드 CD9304 관련 DME 린 통신 칩 이다. LIN BSD 통신 칩이 엔진오일 레벨 세팅, 알터네이터, 배터리 IBS등을 조절한다. 린 통신 칩 주위에 있는 아주 작은 저항등 칩 등이 실수로 떨어져 나갈 수 있기 때문에 주위의 칩 들을 방열 테이프로 보호해 준다. 매우 중요한 작업 단계이다.|베콤카 차량정밀진단

BMW F10 528i에서 자주 발생하는 LIN BSD 고장코드 CD9304 관련 DME 린 통신 칩 이다. LIN BSD 통신 칩이 엔진오일 레벨 세팅, 알터네이터, 배터리 IBS등을 조절한다. 린 통신 칩 주위에 있는 아주 작은 저항등 칩 등이 실수로 떨어져 나갈 수 있기 때문에 주위의 칩 들을 방열 테이프로 보호해 준다. 매우 중요한 작업 단계이다.

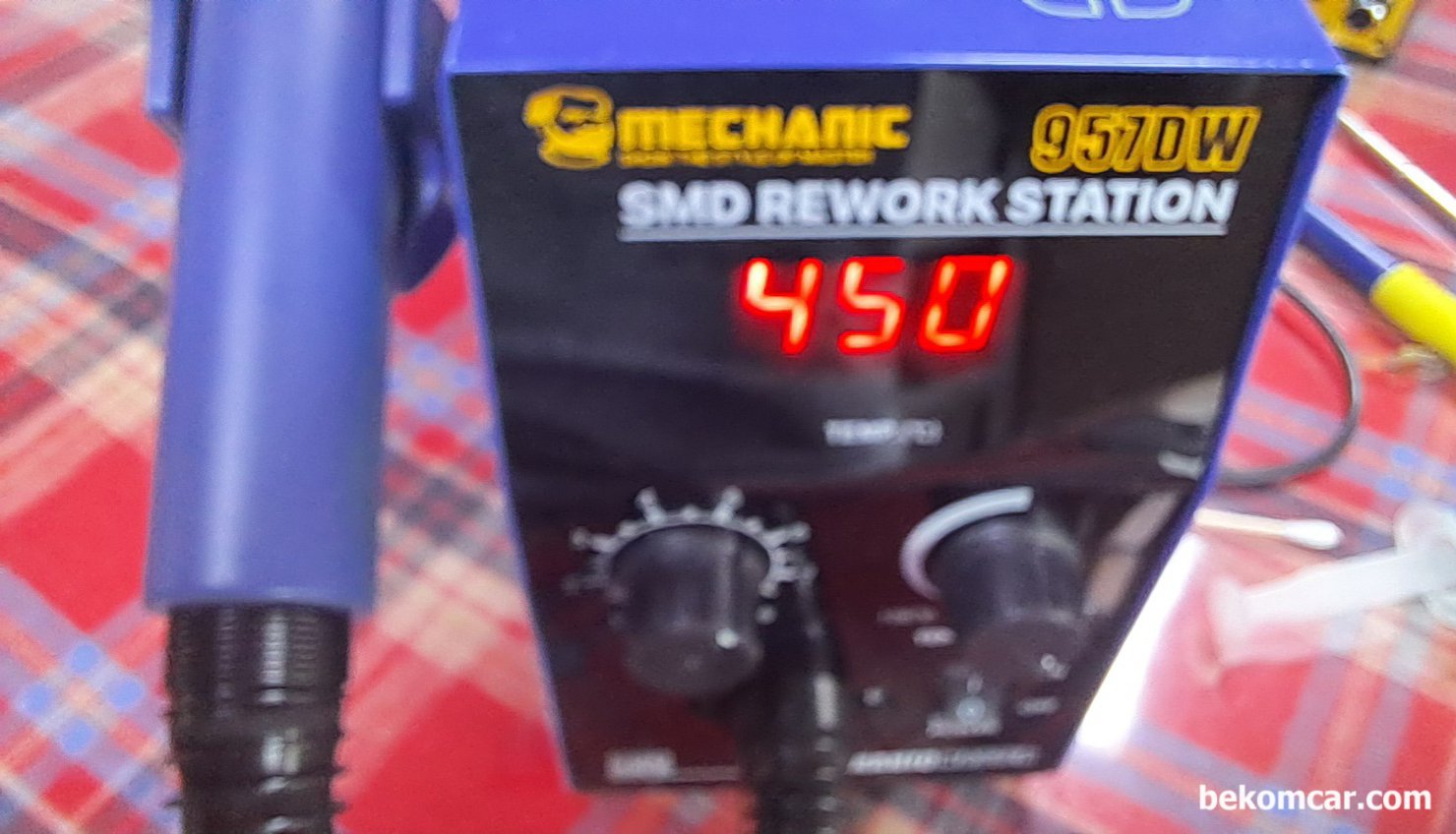

BMW F10 CD9304 린 통신에러 엔진오일 레벨세팅 불가 DME 진단.수리 과정 기록, BMW F10 528i에서 자주 발생하는 LIN BSD 고장코드 CD9304 관련 칩을 DME에서 제거할 때에 열풍기 온도를 섭씨 450°C 도 정도 세팅하여 사용 하는 것이 권장된다. 안 그럼 주위의 저항이나 칩 등을 태워버릴 수 있기 때문이다.|베콤카 차량정밀진단

BMW F10 528i에서 자주 발생하는 LIN BSD 고장코드 CD9304 관련 칩을 DME에서 제거할 때에 열풍기 온도를 섭씨 450°C 도 정도 세팅하여 사용 하는 것이 권장된다. 안 그럼 주위의 저항이나 칩 등을 태워버릴 수 있기 때문이다.

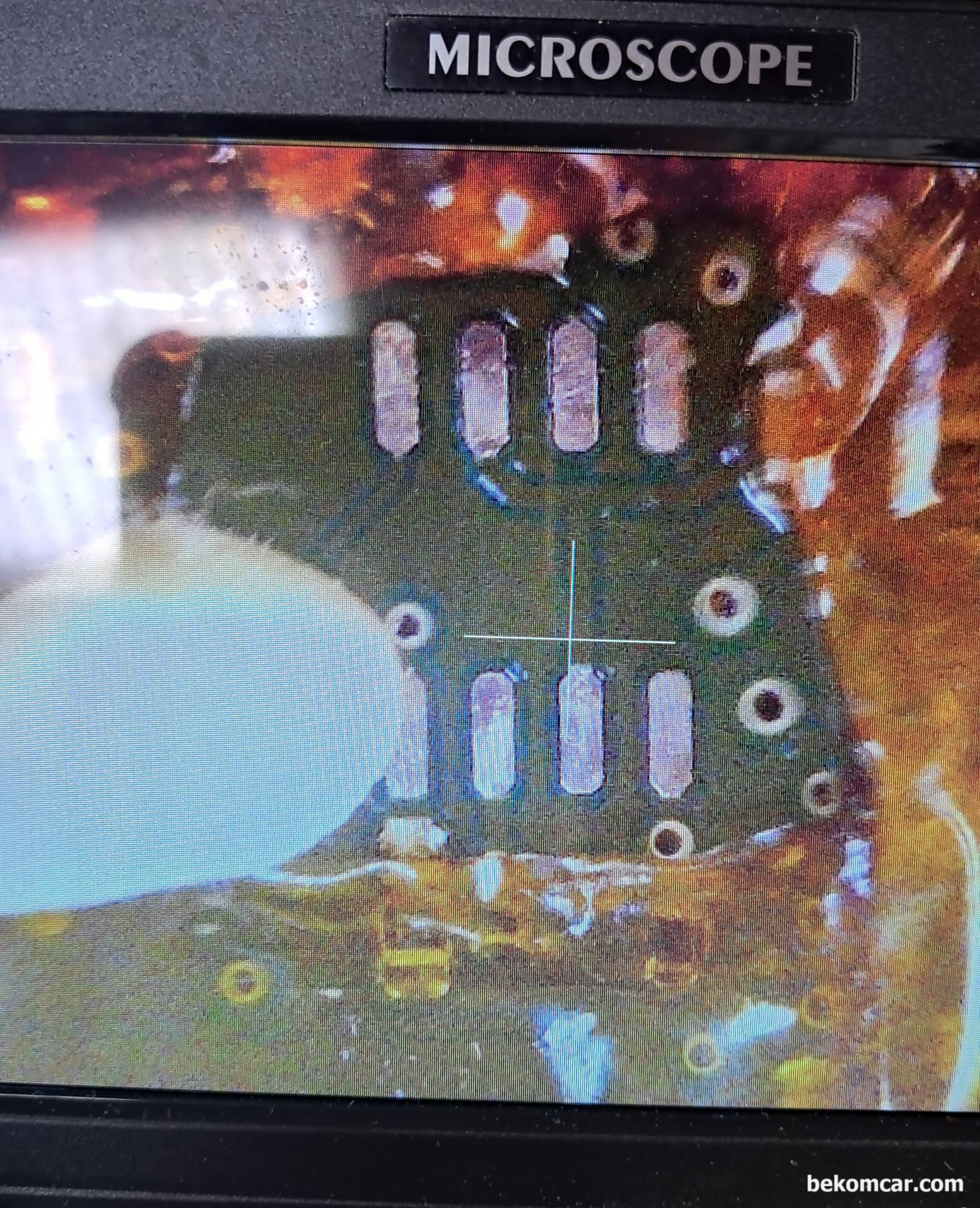

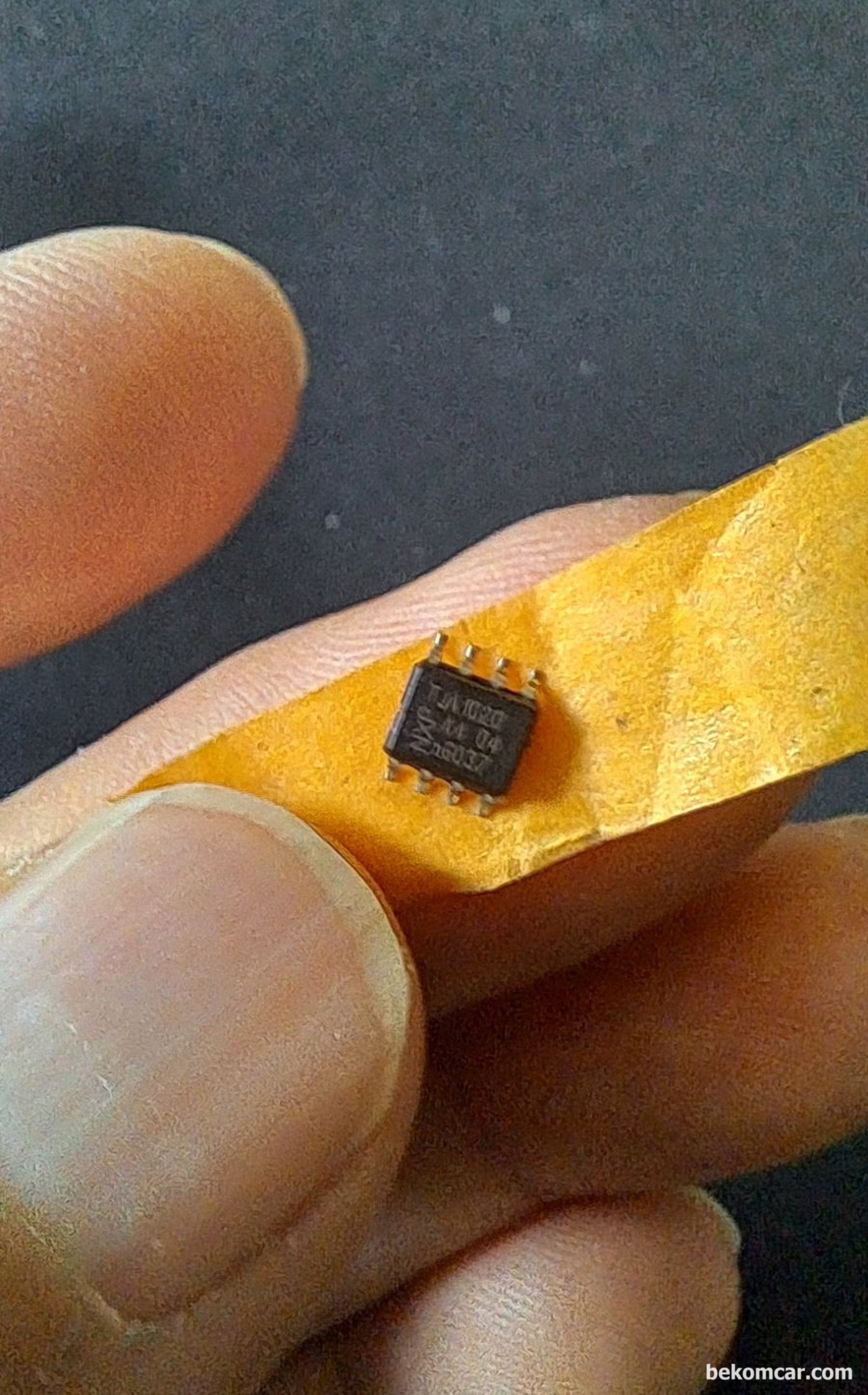

BMW F10 CD9304 린 통신에러 엔진오일 레벨세팅 불가 DME 진단.수리 과정 기록, BMW F10 528i에서 자주 발생하는 LIN BSD 고장코드 CD9304 칩이 너무 작아서 현미경 혹 확대경을 사용한다. 그리고 칩을 제거후에는 기존 납 과 연결 부분을 알콜로 깨끗히 청소해준다. 꼭 기존의 납 잔여물을 깨끗히 제거한다.|베콤카 차량정밀진단

BMW F10 528i에서 자주 발생하는 LIN BSD 고장코드 CD9304 칩이 너무 작아서 현미경 혹 확대경을 사용한다. 그리고 칩을 제거후에는 기존 납 과 연결 부분을 알콜로 깨끗히 청소해준다. 꼭 기존의 납 잔여물을 깨끗히 제거한다.

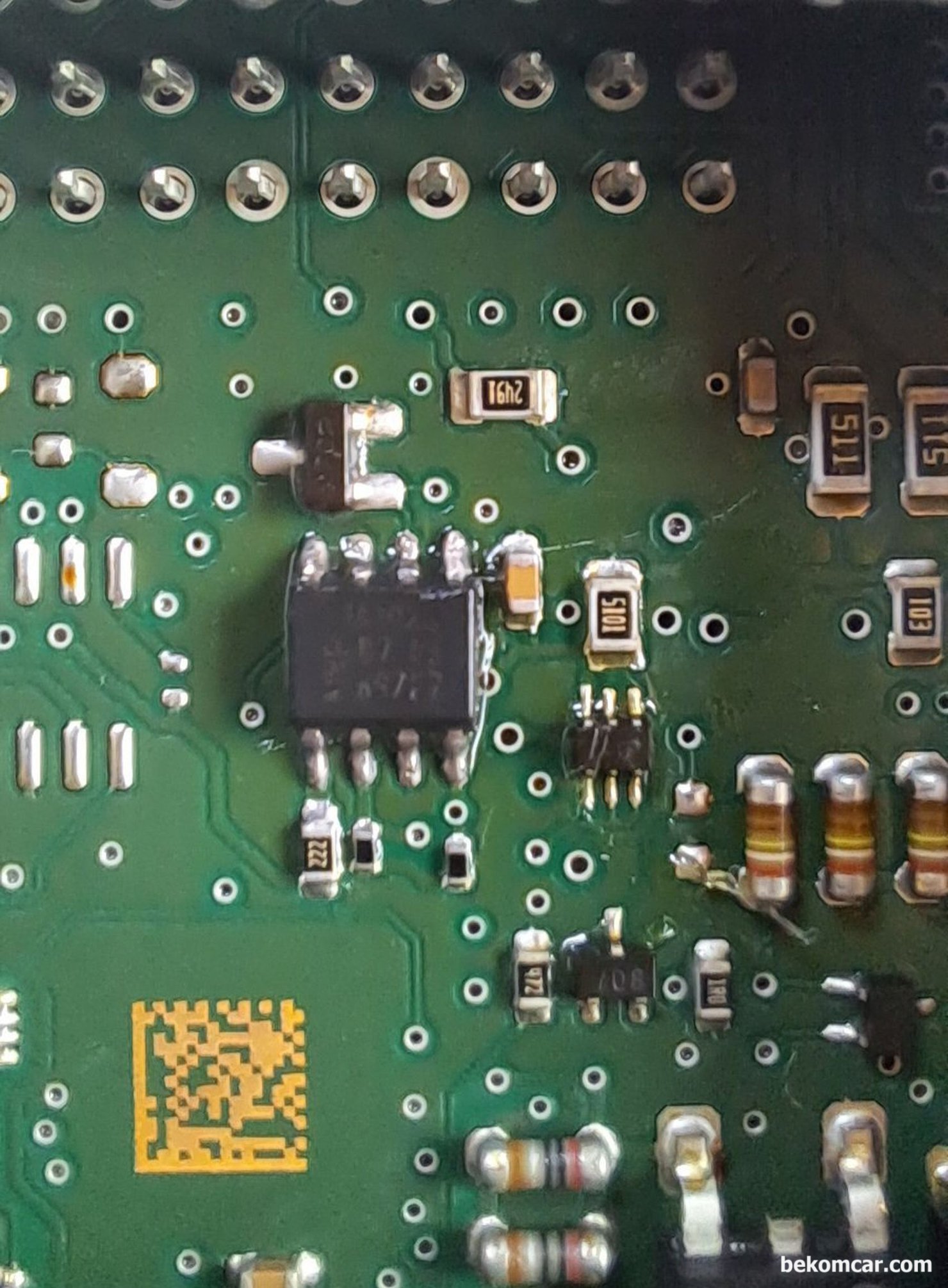

BMW F10 CD9304 린 통신에러 엔진오일 레벨세팅 불가 DME 진단.수리 과정 기록, BMW F10 528i에서 자주 발생하는 LIN BSD 고장코드 CD9304 관련 칩 교체후에도 깨끗히 주위의 플럭스 등을 청소해주어야 한다. 안 그럼 플럭스 등이 나중에 단락의 요인이 될 수 도 있기때문이다.|베콤카 차량정밀진단

BMW F10 528i에서 자주 발생하는 LIN BSD 고장코드 CD9304 관련 칩 교체후에도 깨끗히 주위의 플럭스 등을 청소해주어야 한다. 안 그럼 플럭스 등이 나중에 단락의 요인이 될 수 도 있기때문이다.

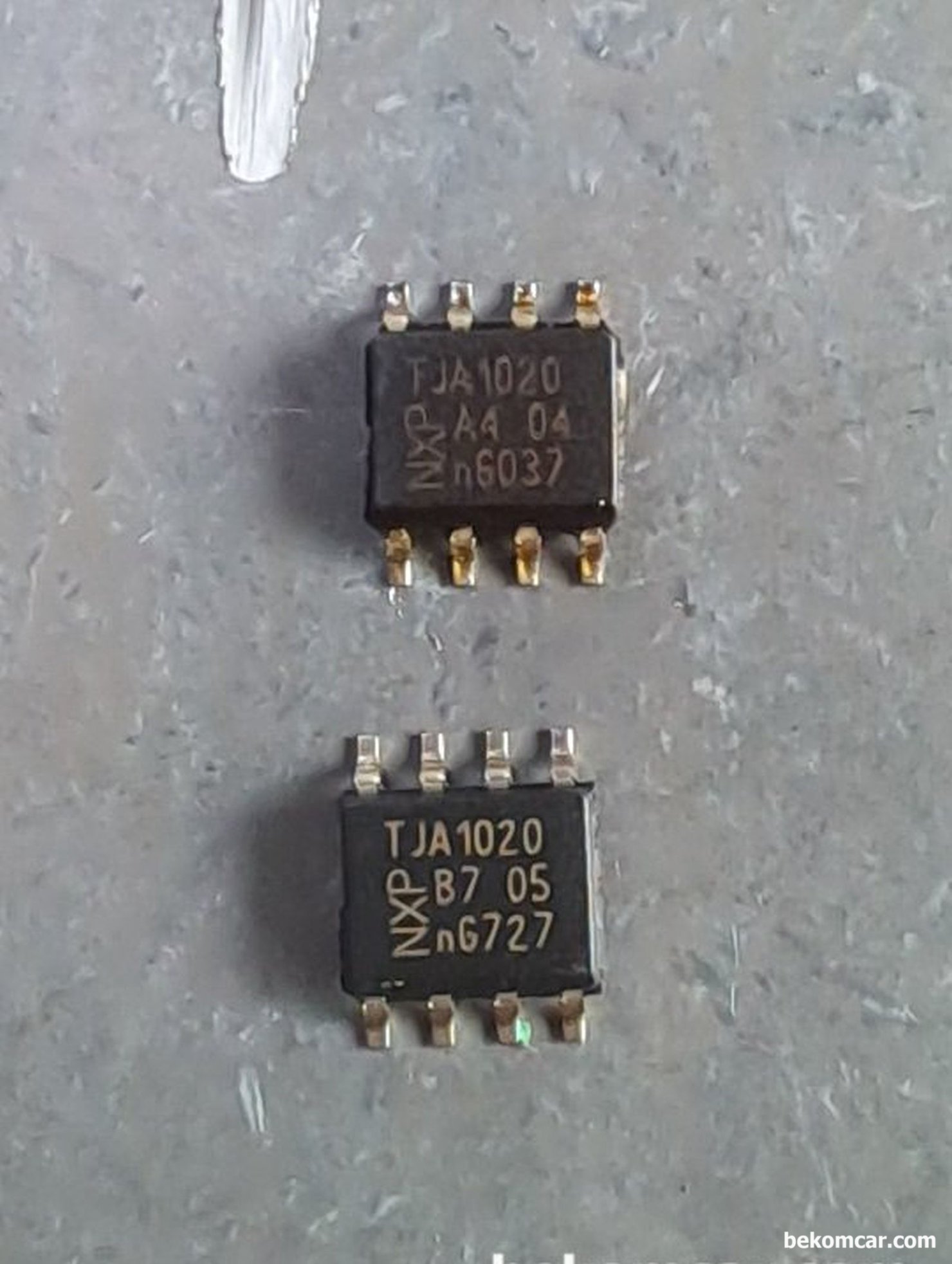

BMW F10 CD9304 린 통신에러 엔진오일 레벨세팅 불가 DME 진단.수리 과정 기록, BMW F10 528i에서 자주 발생하는 LIN BSD 고장코드 CD9304 칩으로 위에 있는것이 고장난 기존곳이고 아래쪽이 새로 교체한 TJA1020 NXP 칩이다. NXP는 필립스가 인수하였으나, 브랜드는 여전히 NXP로 사용하고 있다. 보기에는 커 보여도 실제는 상당히 작다.|베콤카 차량정밀진단

BMW F10 528i에서 자주 발생하는 LIN BSD 고장코드 CD9304 칩으로 위에 있는것이 고장난 기존곳이고 아래쪽이 새로 교체한 TJA1020 NXP 칩이다. NXP는 필립스가 인수하였으나, 브랜드는 여전히 NXP로 사용하고 있다. 보기에는 커 보여도 실제는 상당히 작다.
