베콤카 건강검진 점화시스템 파형분석, 혼다 어코드 하브 2022년

2025년 5월 29일 1:37 오후, 목요일, KST. 문선주

베콤카 건강검진 과정중에서 점화시스템 파형기록이다. 진단 차량은 혼다 어코드 하브 2022년 약 55,000km 주행했다. 점화코일등 4개 실린더 모두 다 정상적으로 작동되고 있다. ECM 엔진컴퓨터의 점화코일 제어시그널도 매우 안정적이다. 점화코일은 약 8.95A정도 사용하고 점화코일 작동시간, ECM 점화코일 제어는 4.32V정도의 사각형 파형이다. 매우 안정적이다.

1 68

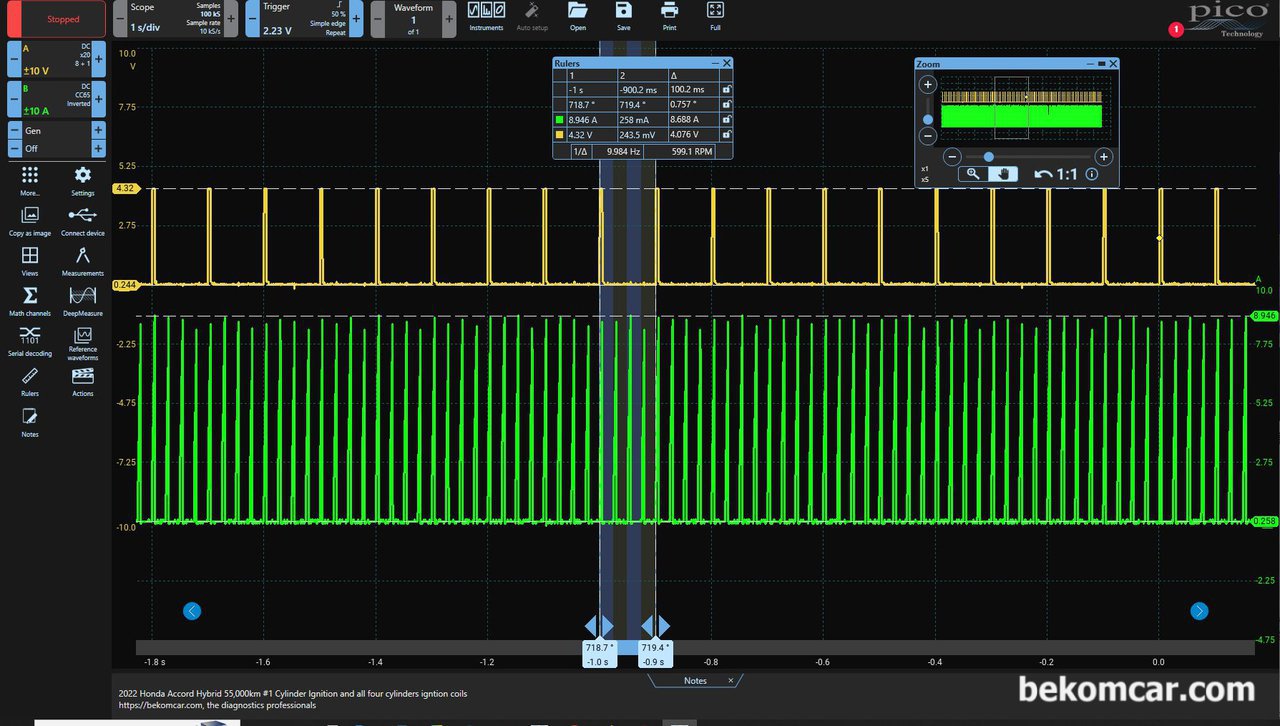

베콤카 건강검진 점화시스템 파형분석, 혼다 어코드 하브 2022년, 전체적인 파형이다. 혼다 어코드 하브 2022년 약 55,000km 주행,  점화코일은 약 8.95A정도 사용하고 점화코일 작동시간,  ECM 점화코일 제어는 4.32V정도의 사각형 파형이다. 매우 안정적이다.|베콤카 차량정밀진단

전체적인 파형이다. 혼다 어코드 하브 2022년 약 55,000km 주행, 점화코일은 약 8.95A정도 사용하고 점화코일 작동시간, ECM 점화코일 제어는 4.32V정도의 사각형 파형이다. 매우 안정적이다.

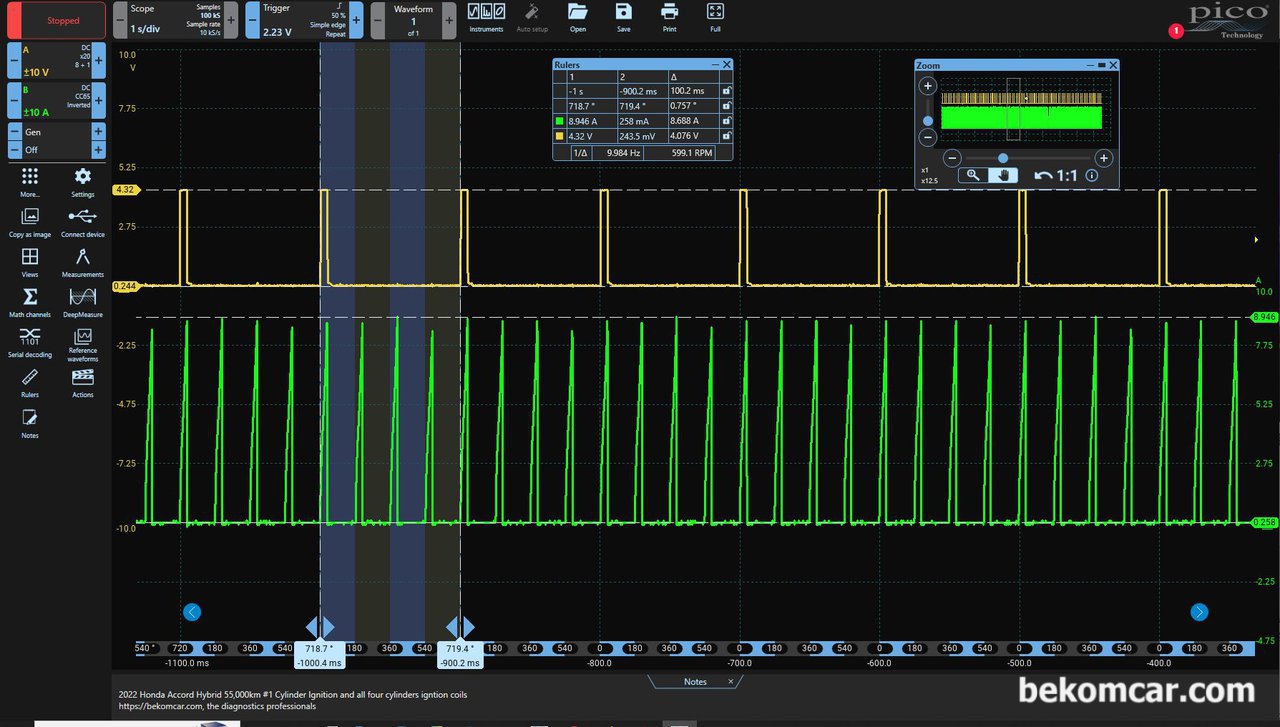

베콤카 건강검진 점화시스템 파형분석, 혼다 어코드 하브 2022년, 좀 더 자세히 파형을 확대하여 진단을 해 본다. 에상대로 점화코일 제어가 잘 되고 있고 작동시간도 약 3.9ms정도로 좀 길지만 안정적이다.  2022년 어코드 하브 점화파형중에서 위쪽 노란색은 #1번 실린더 기준이고 아래 초록색은 점화코일 작동상태를 보여준다. 4기통 차량이기에 한 점화 싸이클당 4개의 점화코일 파형이 표시되어야 한다. 만약 점화코일이 고장인경우 파형이 상당히 왜곡되거나 아에 표시가 되지 않는다.|베콤카 차량정밀진단

좀 더 자세히 파형을 확대하여 진단을 해 본다. 에상대로 점화코일 제어가 잘 되고 있고 작동시간도 약 3.9ms정도로 좀 길지만 안정적이다. 2022년 어코드 하브 점화파형중에서 위쪽 노란색은 #1번 실린더 기준이고 아래 초록색은 점화코일 작동상태를 보여준다. 4기통 차량이기에 한 점화 싸이클당 4개의 점화코일 파형이 표시되어야 한다. 만약 점화코일이 고장인경우 파형이 상당히 왜곡되거나 아에 표시가 되지 않는다.

베콤카 건강검진 점화시스템 파형분석, 혼다 어코드 하브 2022년, 혼다 어코드 하브 2022년 약 55,000km 주행한 차량의 건강검진 과정이다. 점화파형 측정이다. 4기통 실린더 엔진으로 ECM 점화코일 제어 파형과 실제 점화코일 작동상태의 파형이 일치한다. 그리고 매우 안정적인 점화코일 작동되는것이 확인된다.|베콤카 차량정밀진단

혼다 어코드 하브 2022년 약 55,000km 주행한 차량의 건강검진 과정이다. 점화파형 측정이다. 4기통 실린더 엔진으로 ECM 점화코일 제어 파형과 실제 점화코일 작동상태의 파형이 일치한다. 그리고 매우 안정적인 점화코일 작동되는것이 확인된다.

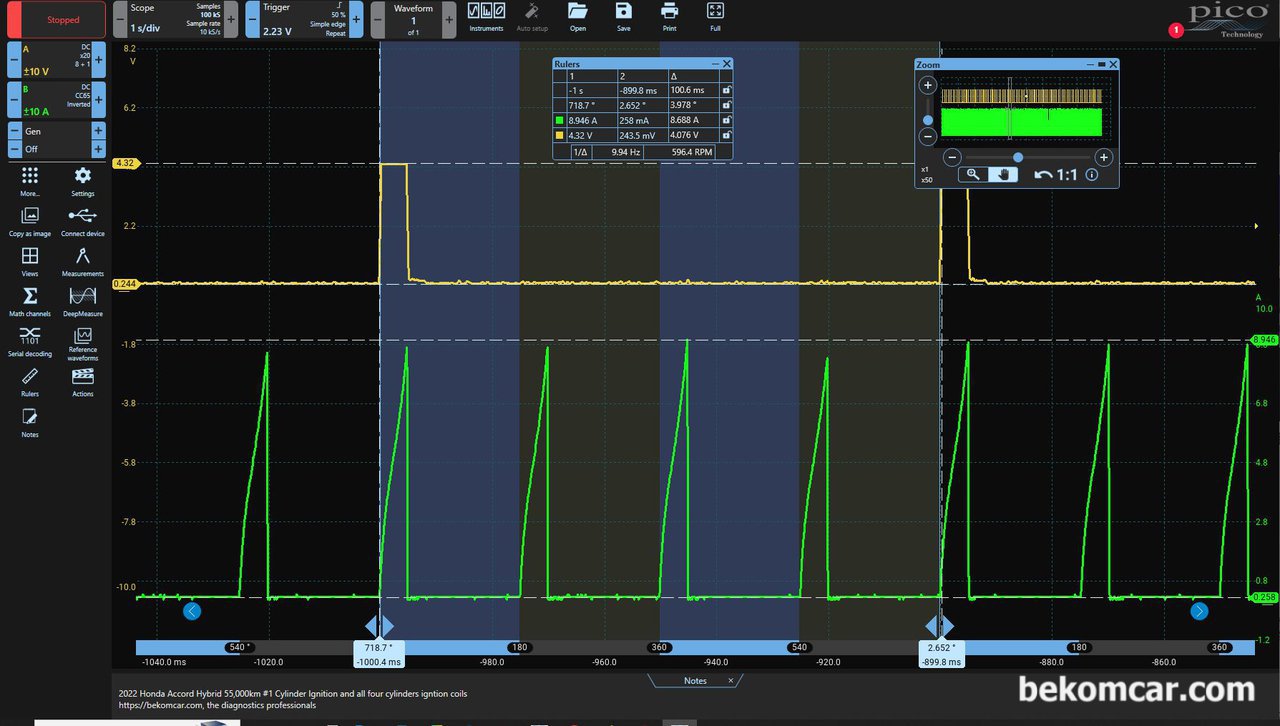

베콤카 건강검진 점화시스템 파형분석, 혼다 어코드 하브 2022년, 혼다 어코드 하브 2022년 약 55,000km 주행, 좀 더 확대하여 점화코일 파형을 살펴본다. 4개의 실린더가 모두 다 점화 되는것이 점화 한 싸이클이다. 엔진이 한 바퀴 도는데 720도 이다. 4개 실린더로 구분하여 살펴본다. 각 실린더별 TDC와 점화시점이 정상적으로 측정된다.|베콤카 차량정밀진단

혼다 어코드 하브 2022년 약 55,000km 주행, 좀 더 확대하여 점화코일 파형을 살펴본다. 4개의 실린더가 모두 다 점화 되는것이 점화 한 싸이클이다. 엔진이 한 바퀴 도는데 720도 이다. 4개 실린더로 구분하여 살펴본다. 각 실린더별 TDC와 점화시점이 정상적으로 측정된다.

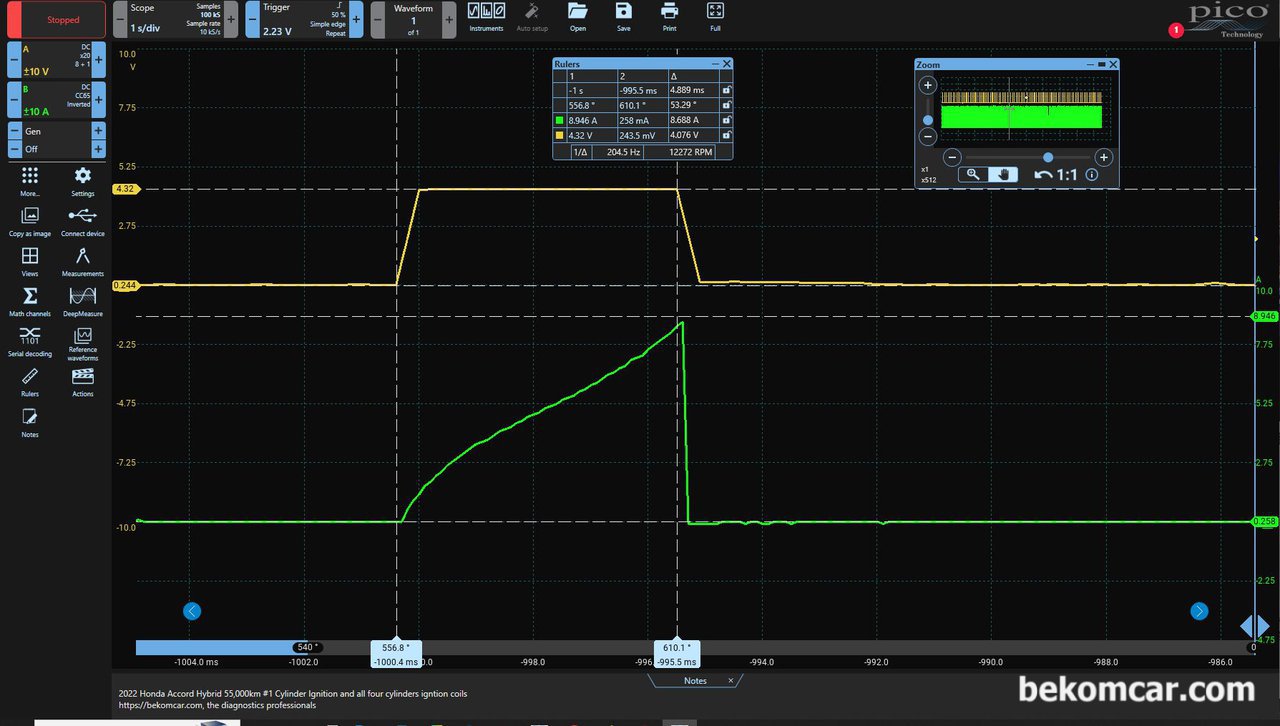

베콤카 건강검진 점화시스템 파형분석, 혼다 어코드 하브 2022년, 한개의 점화코일 파형을 확대하여 살펴본다. ECM 엔진컴퓨터 의 점화코일 제어시그널 파형이 먼저 나오고 바로 이어서 실제 해당 실린더의 점화코일이 작동되는것이 확인된다. 베콤카 건강진단 차량은 혼다 어코드 2022년 하이브리드 차량이다.|베콤카 차량정밀진단

한개의 점화코일 파형을 확대하여 살펴본다. ECM 엔진컴퓨터 의 점화코일 제어시그널 파형이 먼저 나오고 바로 이어서 실제 해당 실린더의 점화코일이 작동되는것이 확인된다. 베콤카 건강진단 차량은 혼다 어코드 2022년 하이브리드 차량이다.
