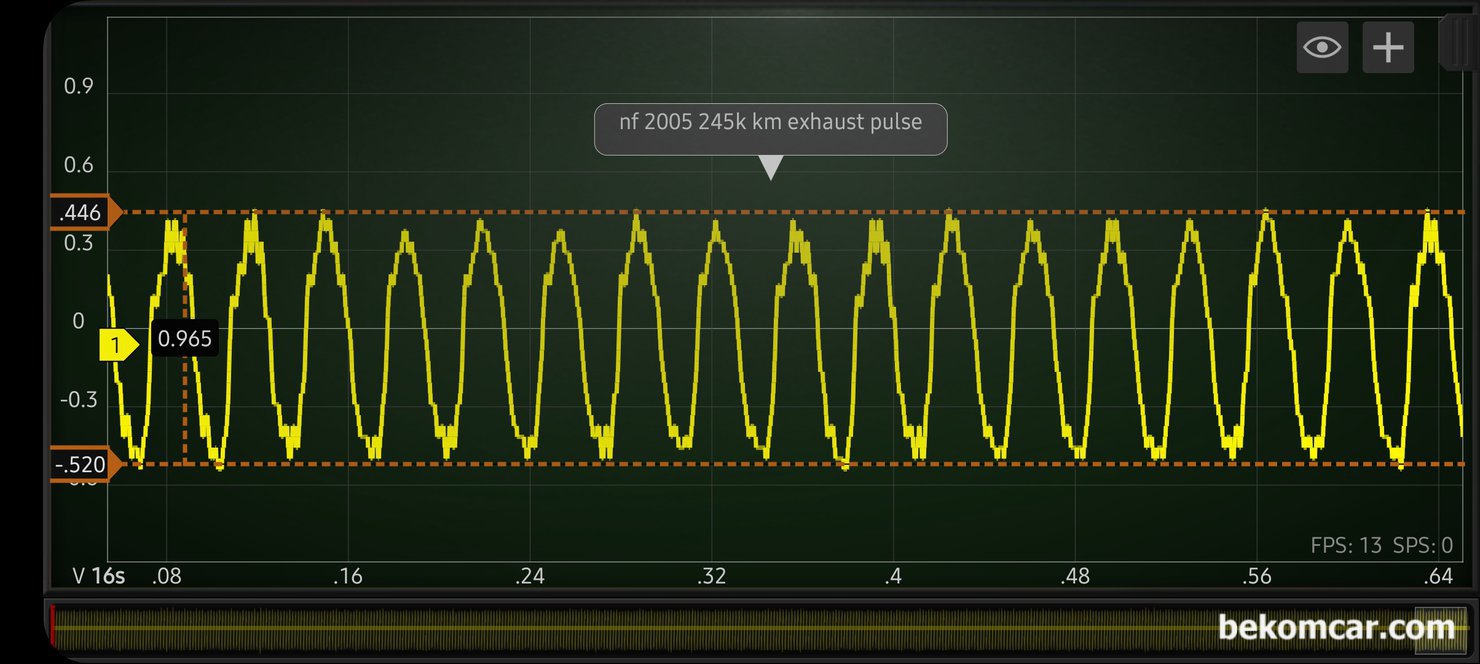

NF 쏘나타 2005년 배기밸브 펄스파형 측정, 타이밍도 정상이며 실화등 증상이 없는상태이다. 안정적인 Vpp증폭이 약 0.965V 로 측정된다.

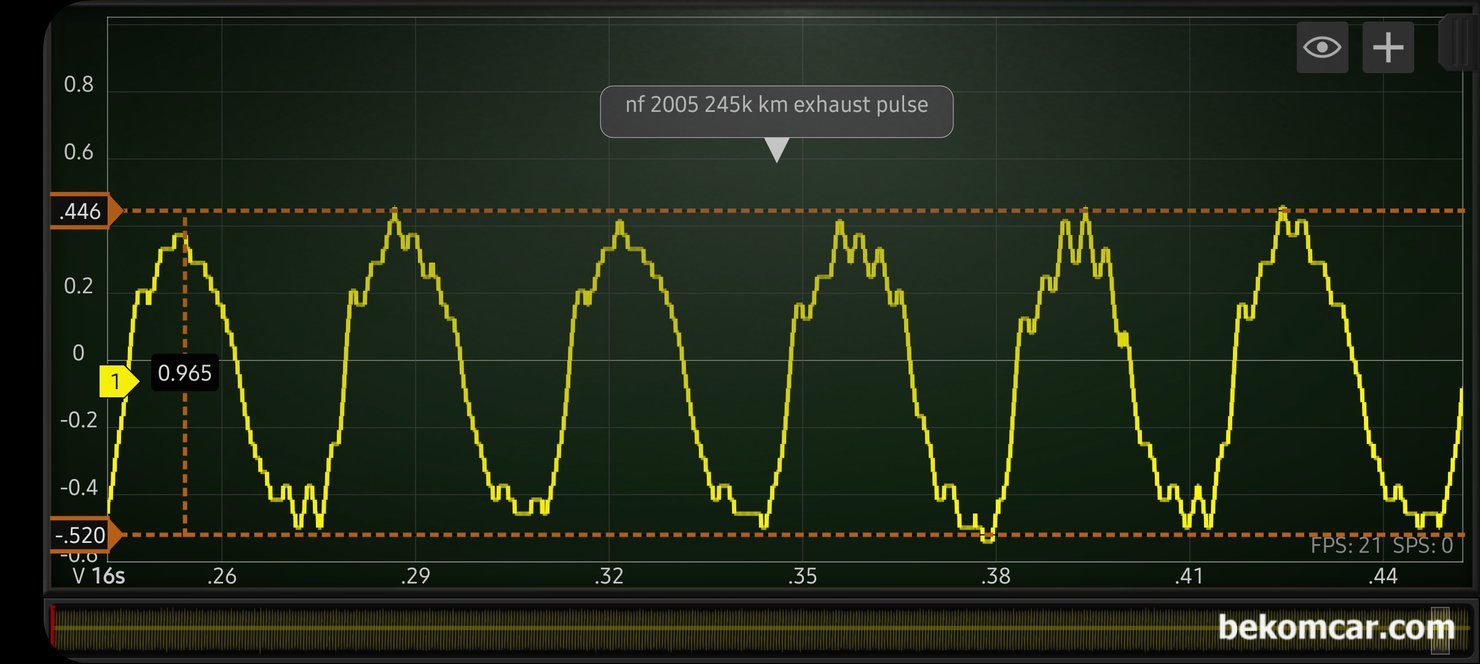

NF 쏘나타 2005년 배기밸브 펄스파형 측정 과정으로 조금 더 확대하여 배기가스펄스 파형분석을 한다. 실화가 없고 밸브간극도 정상범위로 측정된다.

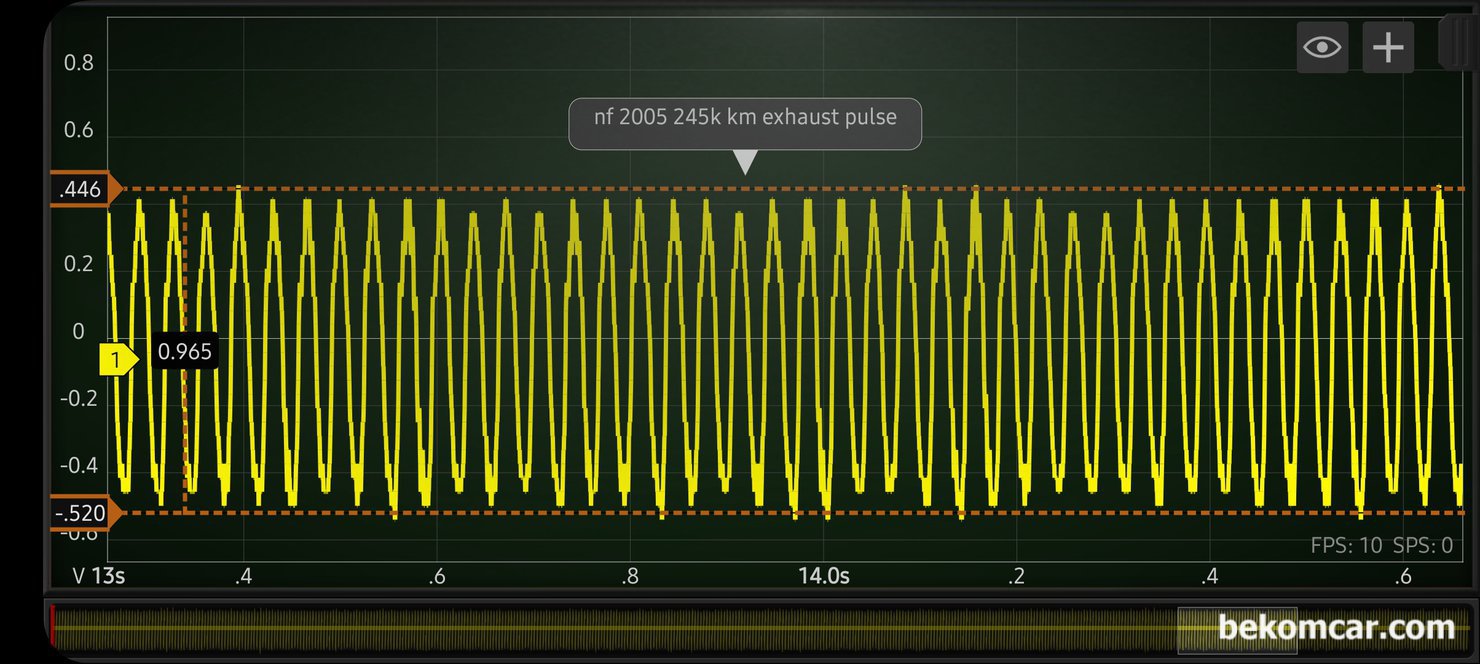

NF 쏘나타 2005년 배기밸브 펄스파형 측정으로 한 점화싸이클 단위로 배기밸브 펄스 파형을 분석한다. 안정적 파형기준 실화가 없이 엔진상태가 무난하다고 진단한다.

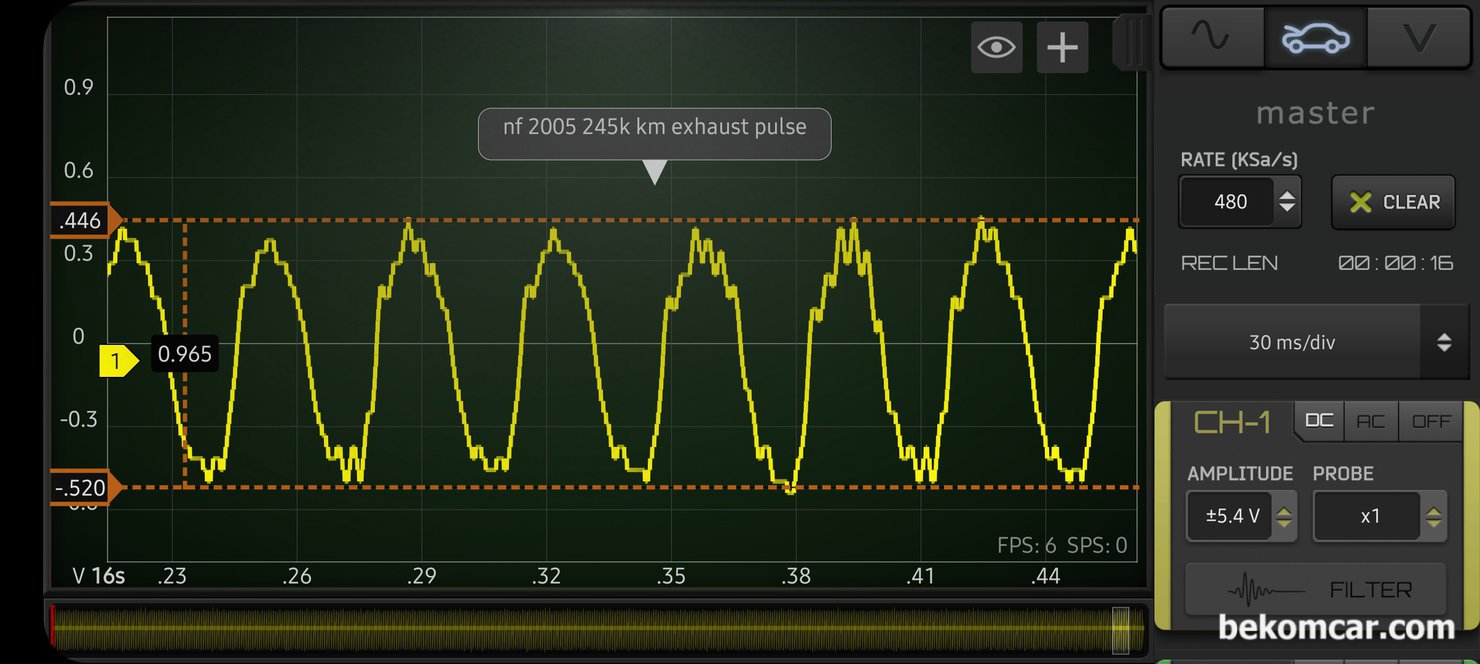

NF 쏘나타 2005년 배기밸브 펄스파형 측정으로, 세팅은 0.0V ~ 5.4V 영역으로 했다. 펄스파형은 피에조 센서로 압력변화에 반응을 보여준다.

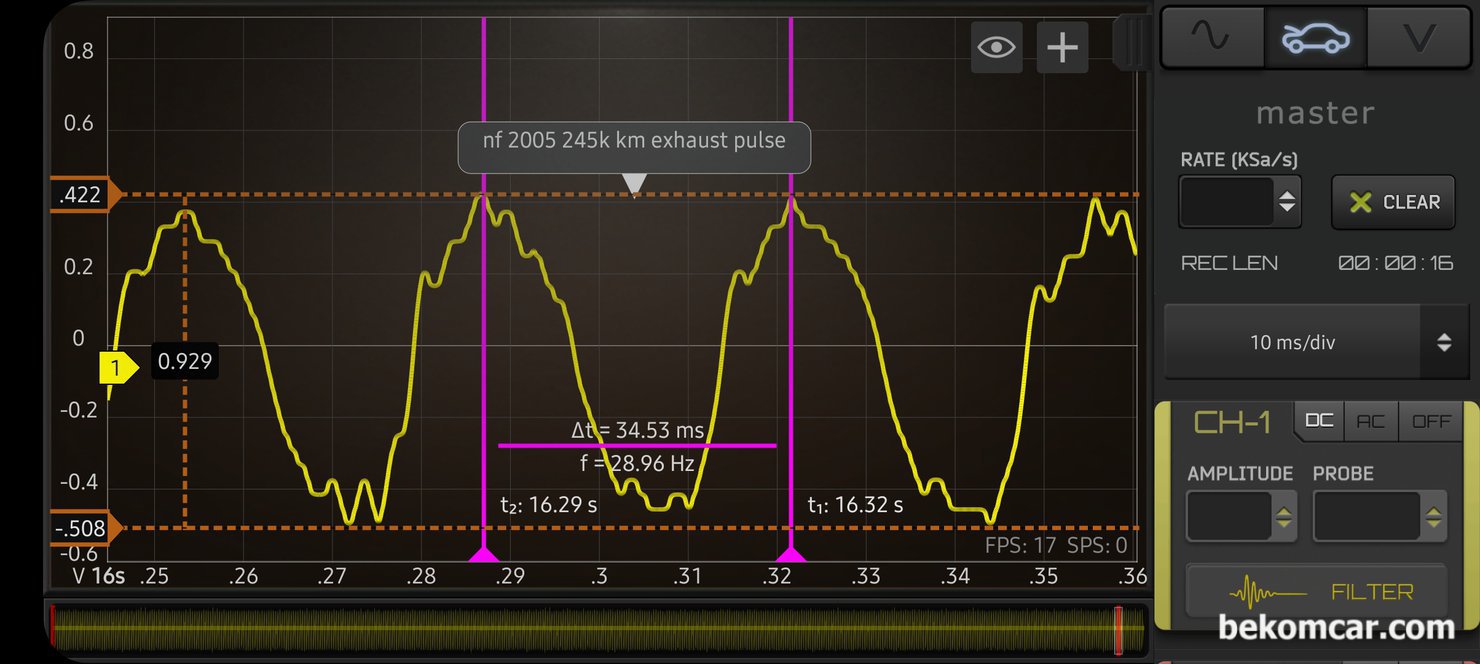

NF 쏘나타 2005년 배기밸브 펄스파형 측정 기록으로 DELTA t = 34.53ms f=28.96Hz 으로 측정된다. 실화등이 없다는것을 알 수 있다.

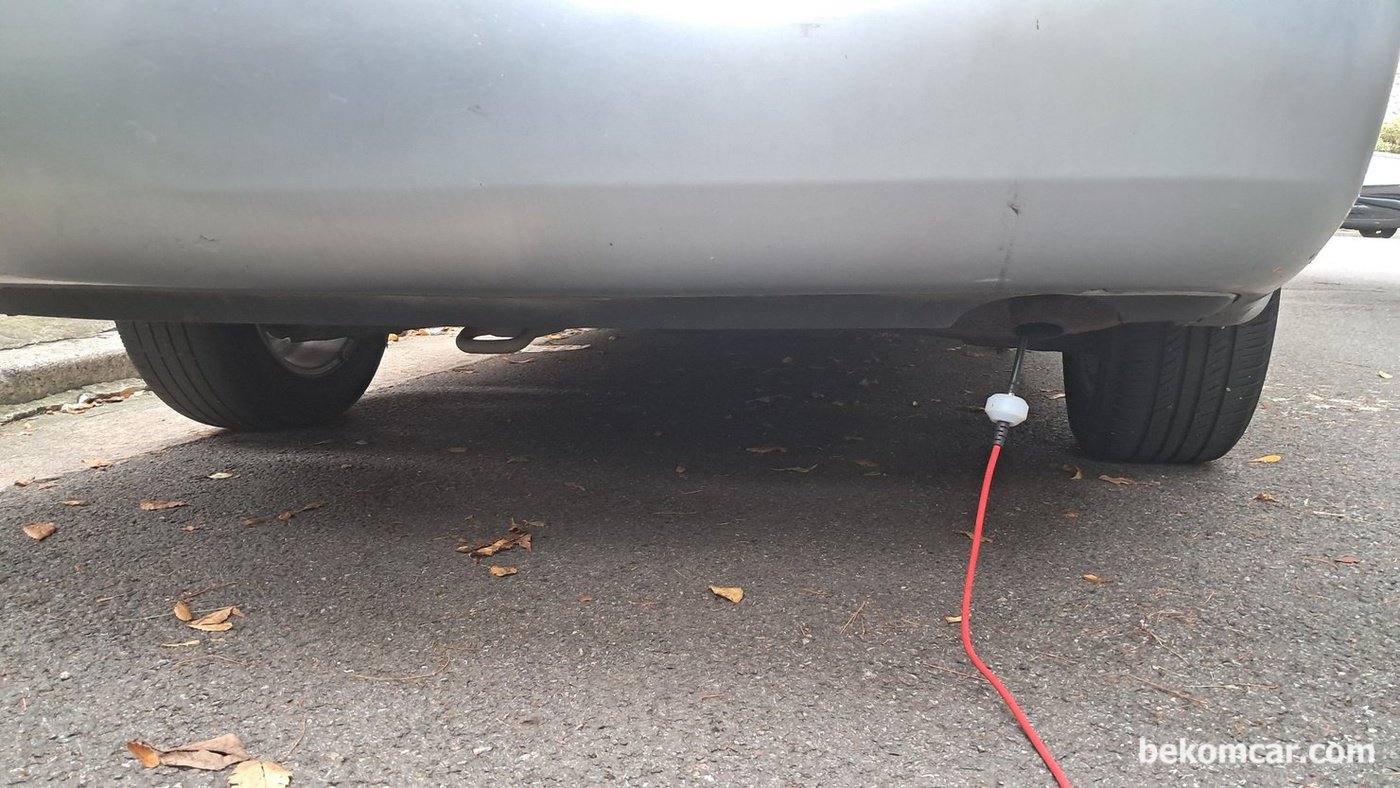

NF 쏘나타 2005년 흡기밸브 펄스파형 측정 기록, 배기밸브 펄스파형 은 머플러 (Tail pipe) 에서 아이들 상태에서 측정하였다. 차량 증상별로 크랭킹 급가속등 다양하게 측정한다.
