차량진단 기본 '프리즈프레임데이터' 이해, 혼다 CRV 1.5T 진단사례

2024년 12월 16일 9:43 오전, 월요일, KST. 문선주

차량진단은 각자의 방식이 있다. 베콤카의 진단방식은 고장코드가 있는경우 가장먼저 확인하는것은 '프리즈프레임데이터' 이다. Freeze Frame Data (FFD)는 고장코드 발생당시 엔진상태 주요센서정보등을 저장해둔 일종의 엔진블랙박스 데이터이다. 냉간시인지, 열간시인지, 고속주행중인지, 냉각수온도, 메니폴드압력센서, 연료압력등 엔진 운행성진단 에 필수적인 데이터이다. 혼다 2017년 CRV 1.5T 차량 진단사례를 간단히 공유한다.

1 253

차량진단 기본 '프리즈프레임데이터' 이해, 혼다 CRV 1.5T 진단사례, 혼다 CRV 2017년 1.5T, 계기판에 'Emissions System Problem' 과 '엔진체크등' 이 있다. 차량진단 기본 '프리즈프레임데이터' 이해, 혼다 CRV 1.5T 진단사례이다. 연료시스템이 정상이며, AFR센서, MAP센서, TPS, ECT 등 상당부분 데이터 분석을 통하여 진단방향을 정하게 된다. 결론적으로 이번경우는 인젝터의 물리적인 스프레이패턴 상태가 고장원인으로 판단된다.|베콤카 중고차구매진단

혼다 CRV 2017년 1.5T, 계기판에 'Emissions System Problem' 과 '엔진체크등' 이 있다. 차량진단 기본 '프리즈프레임데이터' 이해, 혼다 CRV 1.5T 진단사례이다. 연료시스템이 정상이며, AFR센서, MAP센서, TPS, ECT 등 상당부분 데이터 분석을 통하여 진단방향을 정하게 된다. 결론적으로 이번경우는 인젝터의 물리적인 스프레이패턴 상태가 고장원인으로 판단된다.

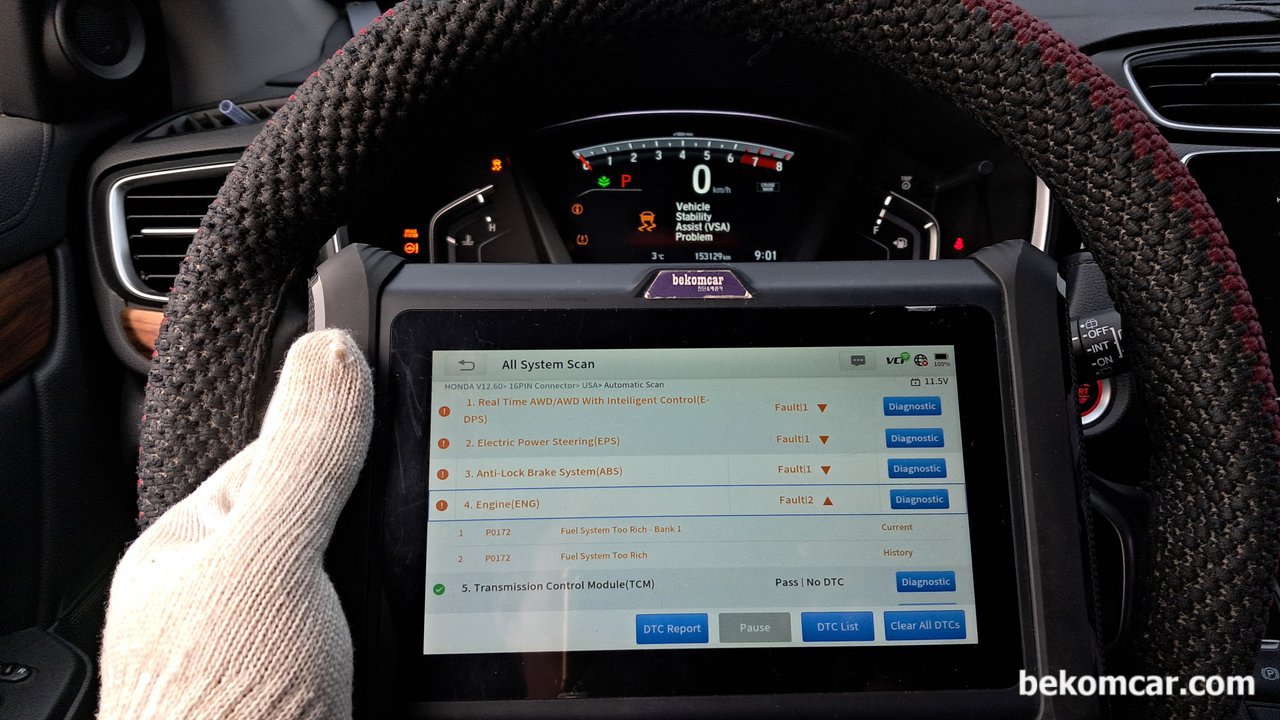

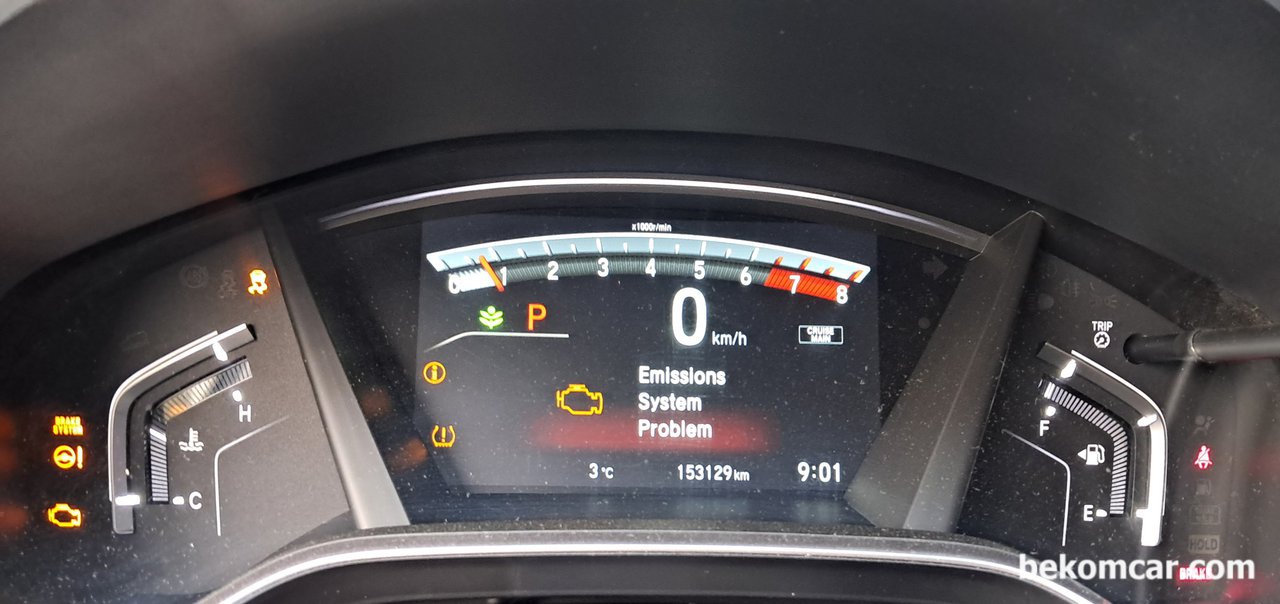

차량진단 기본 '프리즈프레임데이터' 이해, 혼다 CRV 1.5T 진단사례, 혼다 CRV 2017년 1.5T, 계기판에 'Emissions System Problem' 과 '엔진체크등' 이 있다. 진단기로 확인한 결과 P0172 공연비 농후가 스캔된다. 그리고 간헐적으로 C1870고장코드도 발견된다. 모두다 공기.연료 량 상대적 불균현 상태이다.|베콤카 중고차구매진단

혼다 CRV 2017년 1.5T, 계기판에 'Emissions System Problem' 과 '엔진체크등' 이 있다. 진단기로 확인한 결과 P0172 공연비 농후가 스캔된다. 그리고 간헐적으로 C1870고장코드도 발견된다. 모두다 공기.연료 량 상대적 불균현 상태이다.

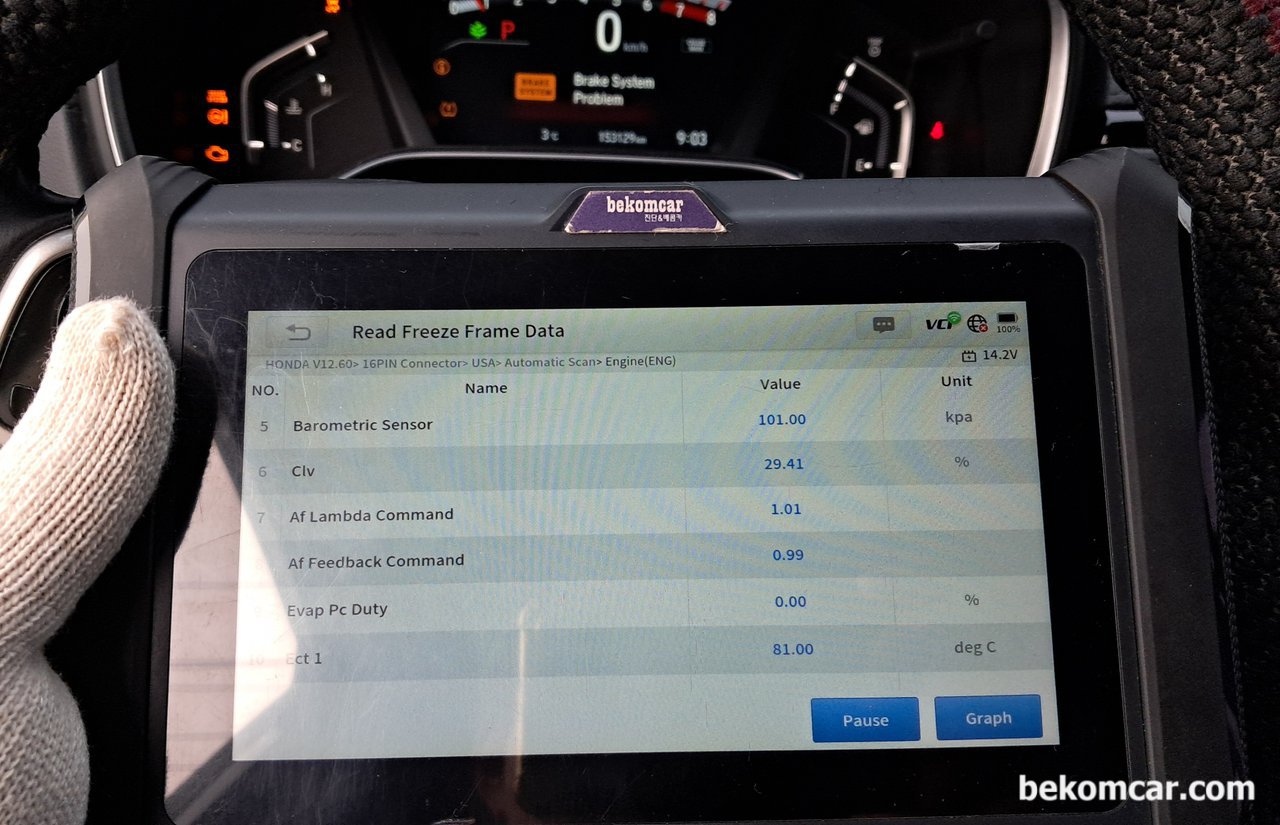

차량진단 기본 '프리즈프레임데이터' 이해, 혼다 CRV 1.5T 진단사례, 혼다 CRV 2017년 1.5T 프리즈프레임데이터 를 확인한다. 대기압력센서 101kPa, CLV 29.41%, AF Lambda Command & AF Feedback Command가 10.01 & 0.99, ECT1 냉각수온도는 81.00도이다. 연료시스템 중에서 전장장치 부분은 정상이며 온도도 올라있고 압력센서값도 정상이라는 것으로 전체 진단방향중 연료제어시스템 (Feddback System) 부분은 제외한다.|베콤카 중고차구매진단

혼다 CRV 2017년 1.5T 프리즈프레임데이터 를 확인한다. 대기압력센서 101kPa, CLV 29.41%, AF Lambda Command & AF Feedback Command가 10.01 & 0.99, ECT1 냉각수온도는 81.00도이다. 연료시스템 중에서 전장장치 부분은 정상이며 온도도 올라있고 압력센서값도 정상이라는 것으로 전체 진단방향중 연료제어시스템 (Feddback System) 부분은 제외한다.
