가장 이상적인 정비소의 협업시스템, 시동모터 진단 및 수리사례

2024년 5월 7일 10:01 오전, 화요일, KST. 문선주

혼다 시빅 차량의 시동이 갑자기 걸리지 않는다. 진단해보니 시동모터 고장이다. 바로 탈거하여 베콤카 전문가네트워크중 시동모터 알터네이터등 전문가를 방문한다. 바로 정비하여 실험까지 한 다음에 바로 다시 장착하여 시동모터 고장 진단, 정비(수리) 재 장착까지 바로 모든것이 잘 진행되었다. 모든 종류의 스타트모터 알터네이터는 대부분 수리가 가능하다. 하지만, 스타트모터 탈거하지 않고 정확한 고장진단은 별개의 이슈이다. 오실로스코프를 이용하여 시동모터 고장부위를 파악하고 전문가가 수리하는 구조는 참 좋은 정비 구조이다. 오실로스코프 파형진단시 브러시나 다이오드 혹 솔레노이등 고장부위를 알 수 있다.

1 127

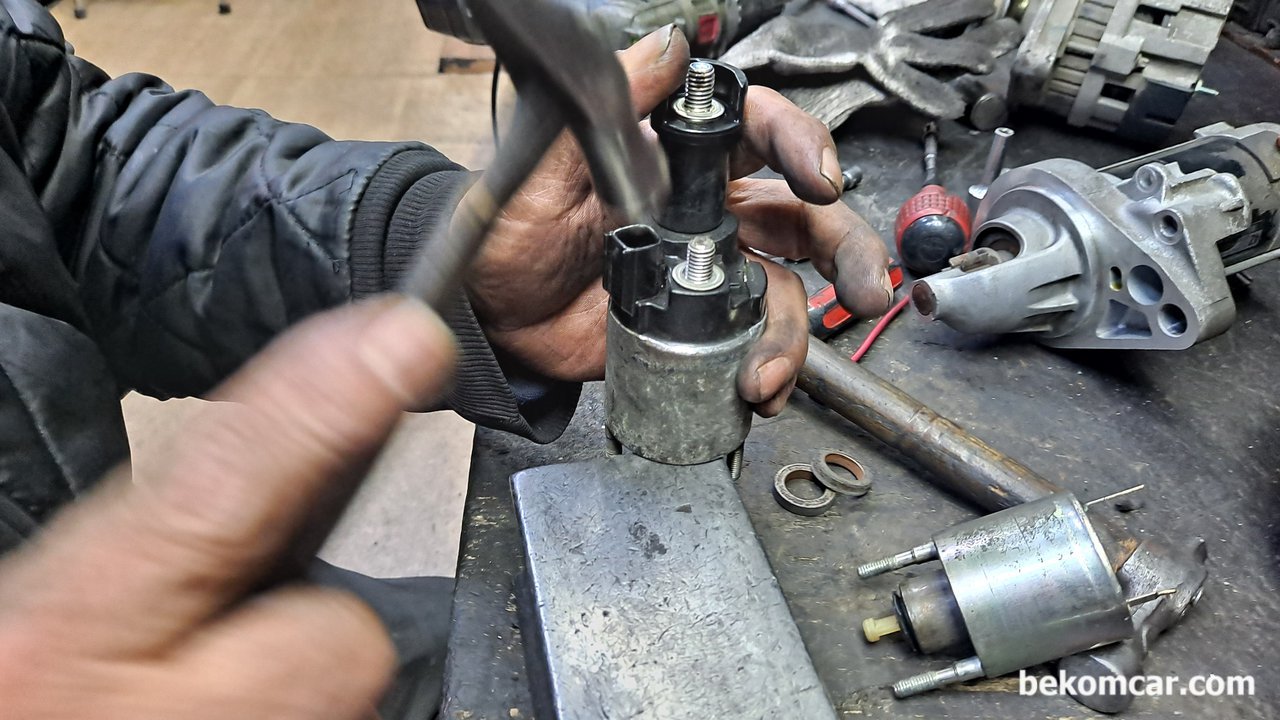

베콤카 전문가네트워크중 시동모터 알터네이터등 모터수리 전문가를 방문한다. 바로 시동모터를 정비하여 실험까지 한 다음에 바로 다시 장착하여 시동모터 고장 진단, 정비(수리) 재 장착까지 바로 모든것이 잘 진행되었다.

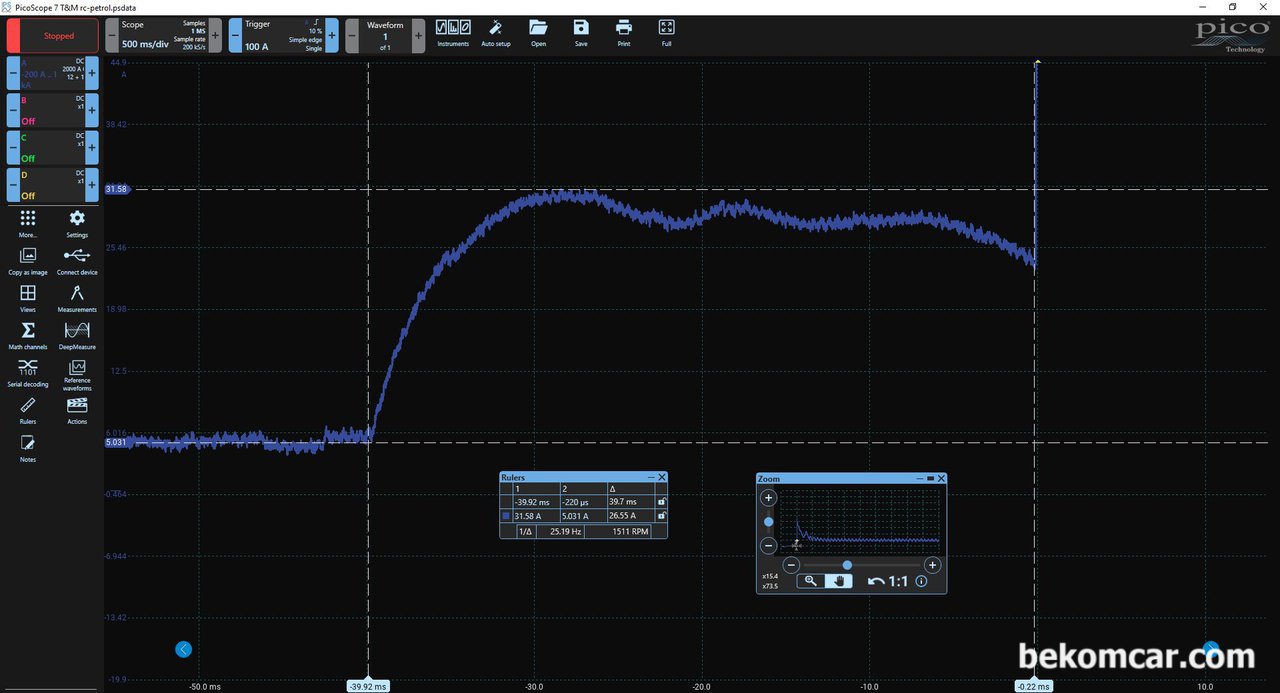

혼다 시빅차량의 스타트모터 파형은 아니지만, 대부분 시동모터는 같은 파형을 보여준다. 이 파형은 시동모터 솔레노이드가 정상인 경우이다. 고장인경우 여러개의 Sine Wave 파형과 전류가 사실상 0A까지도 떨어진다.

가장 이상적인 정비소의 협업시스템, 시동모터 진단 및 수리사례, 시동모터 고장의 가장 흔한것중 하나가 바로 스위치 역할을 하는 솔레노이드 이다. 오래사용하면 마찰에 의하여 충격흡수장치등이 뜯어지고 부스러기등 이물질이 쌓이게 되어 스위칭 기능이 잘 되지 않게 된다. 이 부분을 전부다 수리한다.|베콤카 (bekomcar.com)

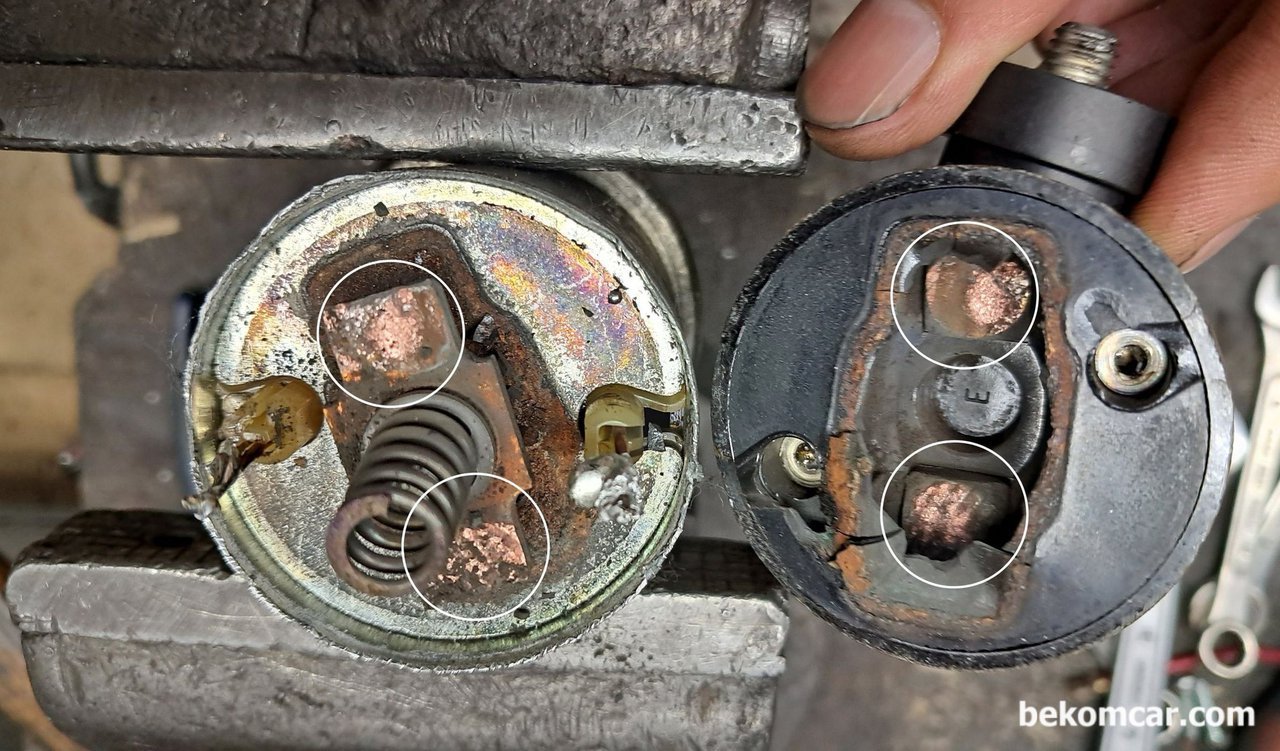

시동모터 고장의 가장 흔한것중 하나가 바로 스위치 역할을 하는 솔레노이드 이다. 오래사용하면 마찰에 의하여 충격흡수장치등이 뜯어지고 부스러기등 이물질이 쌓이게 되어 스위칭 기능이 잘 되지 않게 된다. 이 부분을 전부다 수리한다.

가장 이상적인 정비소의 협업시스템, 시동모터 진단 및 수리사례, 좀 더 자세히 살펴보면 시동모터 솔레노이드 내부구조를 알 수 있다. 깨끗히 청소하고 필요한 부품은 교환하여 수리한다. 그리고 마지막 테스팅을 하여 작동확인까지 한다. 역시 전문가는 다 따로 있는것 같다. 시동모터 수리후 장착하니 모든것이 다 정상으로 돌아왔다. 시동이 잘 걸린다.|베콤카 (bekomcar.com)

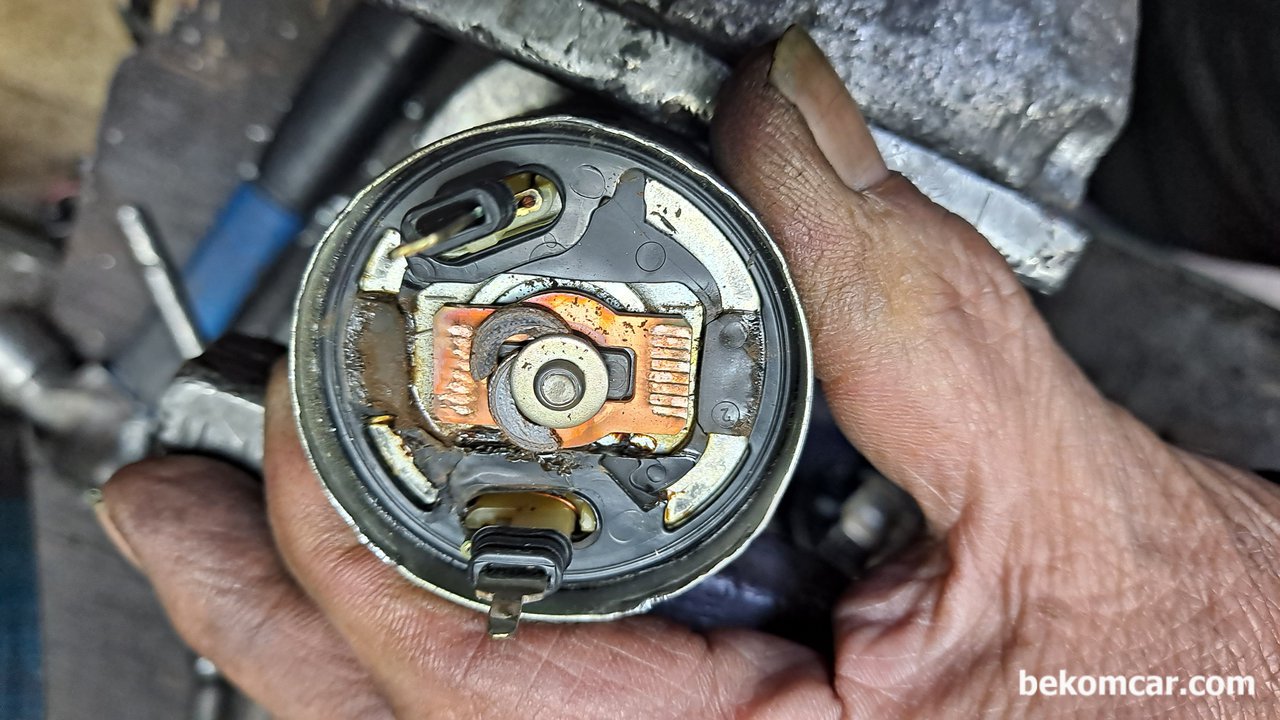

좀 더 자세히 살펴보면 시동모터 솔레노이드 내부구조를 알 수 있다. 깨끗히 청소하고 필요한 부품은 교환하여 수리한다. 그리고 마지막 테스팅을 하여 작동확인까지 한다. 역시 전문가는 다 따로 있는것 같다. 시동모터 수리후 장착하니 모든것이 다 정상으로 돌아왔다. 시동이 잘 걸린다.
