Picoscoft 2204A PC 오실로스코프

2024年3月23日20:53, 土, KST. 文善柱

전기신호 파형분석, 자동차 센서등 파형분석. 인젝터,점화코일, 점화플러그, 크랭크센서, MAF센서, 시동모터, 연료펌프, 알터네이터 등 자동차 과학적 진단에 사용

3 288

商品情報

Picoscoft 2204A PC 오실로스코프|ベコムカー (bekomcar)

購入:	ご購入はお問い合わせください。
メーカー:	Picotech.com (United Kingdom)
仕様:	8bits at 100M/s, 10Mhz, TA20, 8ks, 20V
長所:	무척휴대가 편하게 작다. 소프트웨어가 가장 좋은것중 하나이다
短所:	처리전압이 20V이다. 그래서 Attenuator를 사용해야한다
証明書:	CE

Top Image-Picoscoft 2204A PC 오실로스코프|ベコムカー (bekomcar)

Bottom Image-Picoscoft 2204A PC 오실로스코프|ベコムカー (bekomcar)

Left Image-Picoscoft 2204A PC 오실로스코프|ベコムカー (bekomcar)

Right Image-Picoscoft 2204A PC 오실로스코프|ベコムカー (bekomcar)

Front Image-Picoscoft 2204A PC 오실로스코프|ベコムカー (bekomcar)

Rear Image-Picoscoft 2204A PC 오실로스코프|ベコムカー (bekomcar)

(REF#3750 )

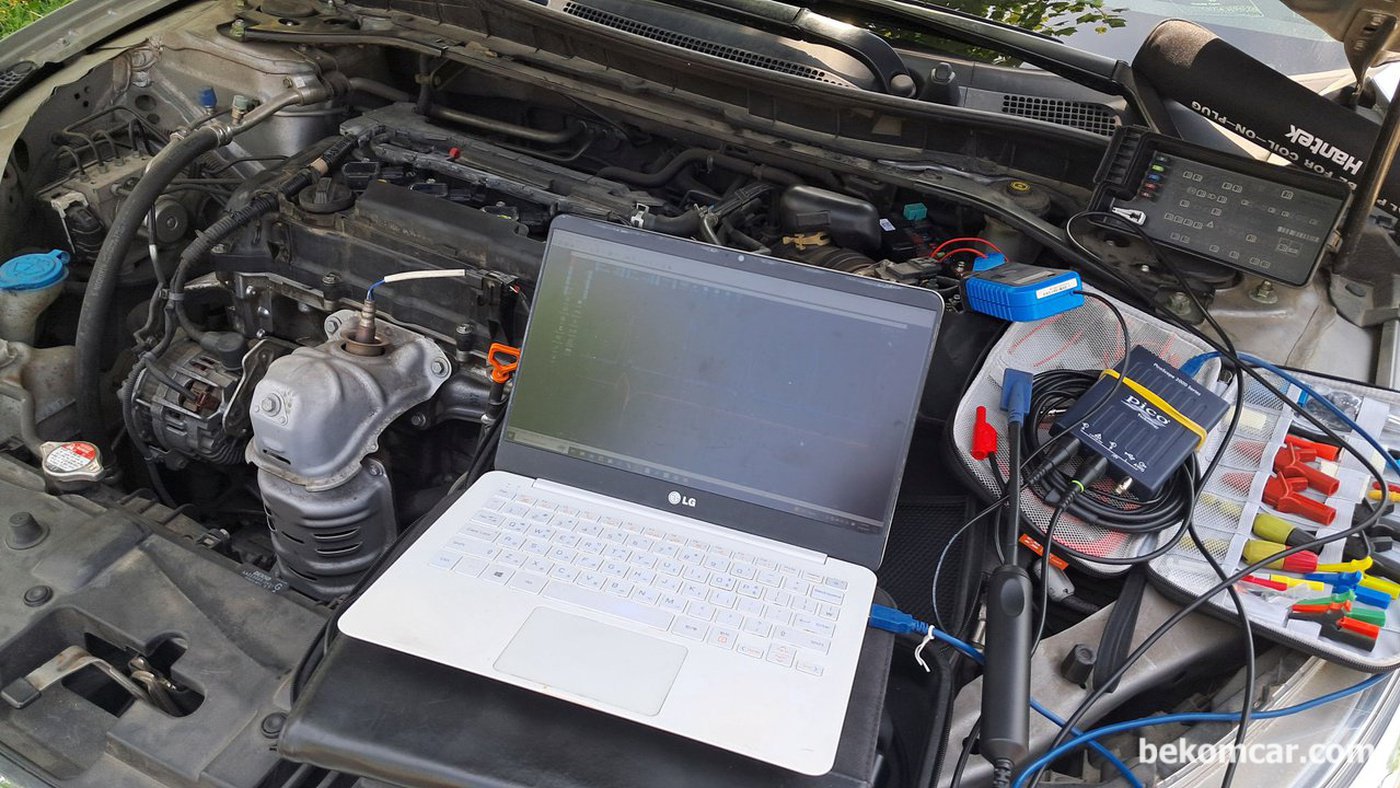

혼다 어코드 2016년 2.4L 인젝터, 점화1차 및 2차 파형측정

(REF#3590 )

Application Integration

(REF#3536 )

피코스코프 2204A PicoScope 2204A WaveForm Analysis, Human Body. But still software frozen and USB Device Not Recognized error pops up.

(REF#3534 )

Uninstalled the existing driver and resinstalled the driver and it seems the installation worked....

(REF#3533 )

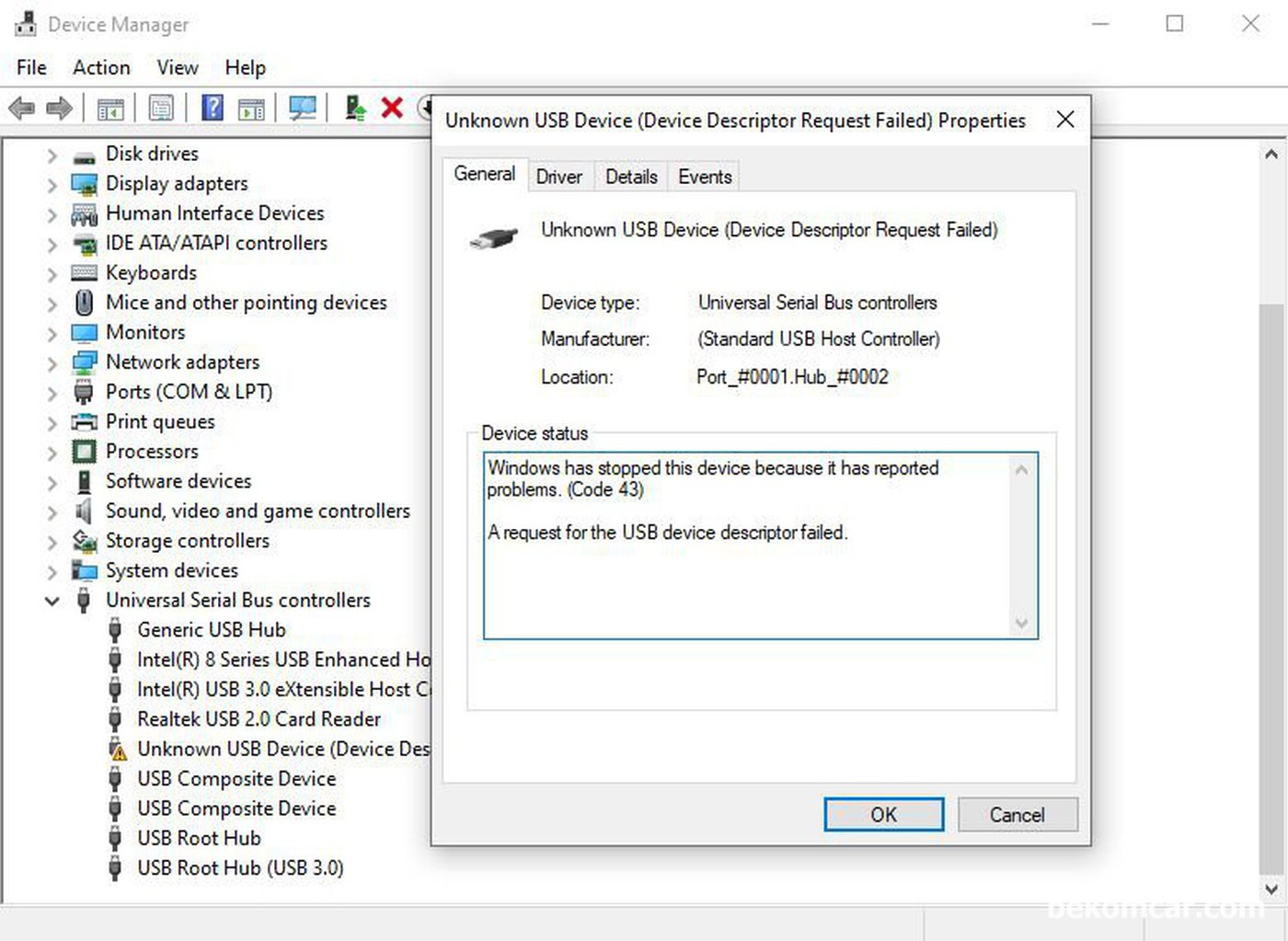

USB Device Not Recognized Error screenshot, Windows10

(REF#3532 )

설치가 잘 되었다가 이렇게 인식이 되지 않는다. Somehow after the very initial installation of 7 Early Access, the device IS recognized but then from the second run of the Pico, the device then is NOT recognized. Just the last thing expected.

(REF#3531 )

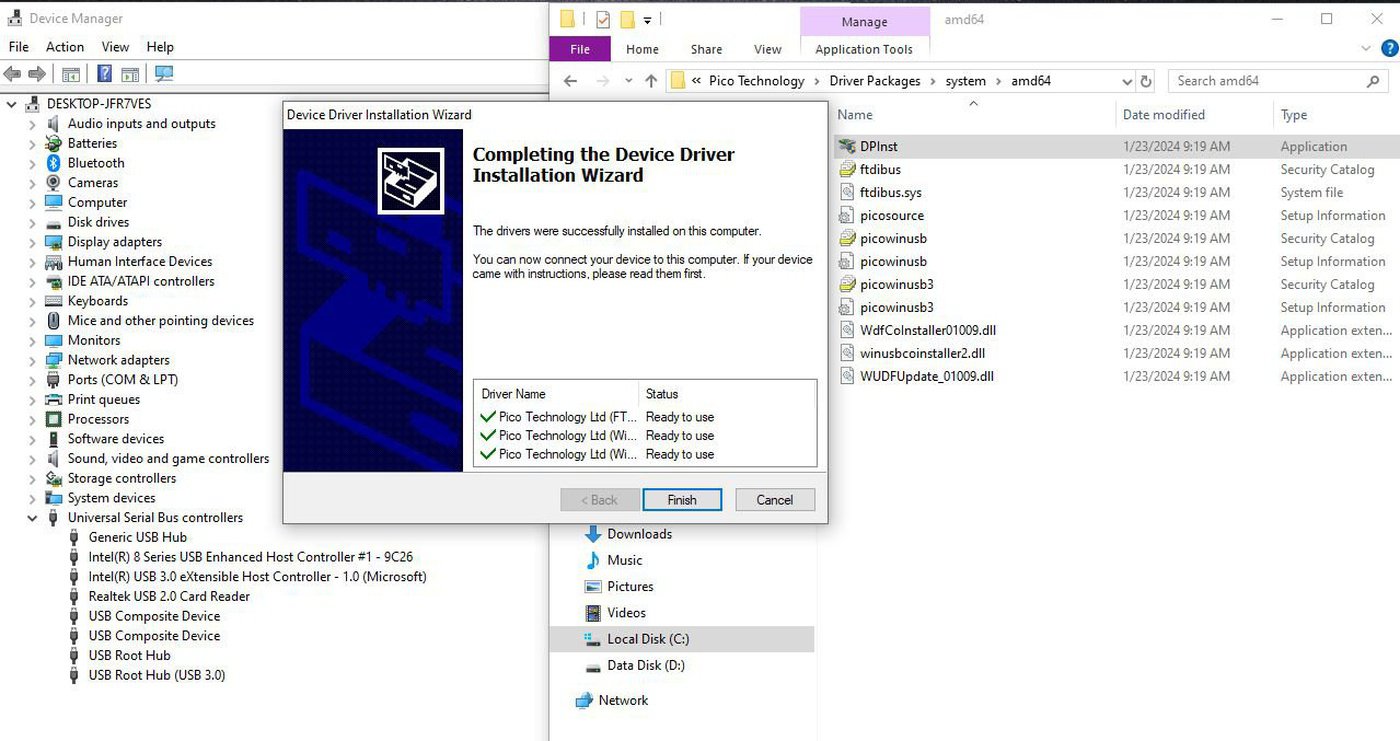

Device Manager, PicoScope_7_TandM_Early_Access_7.1.24.18443 installed ok

(REF#3530 )

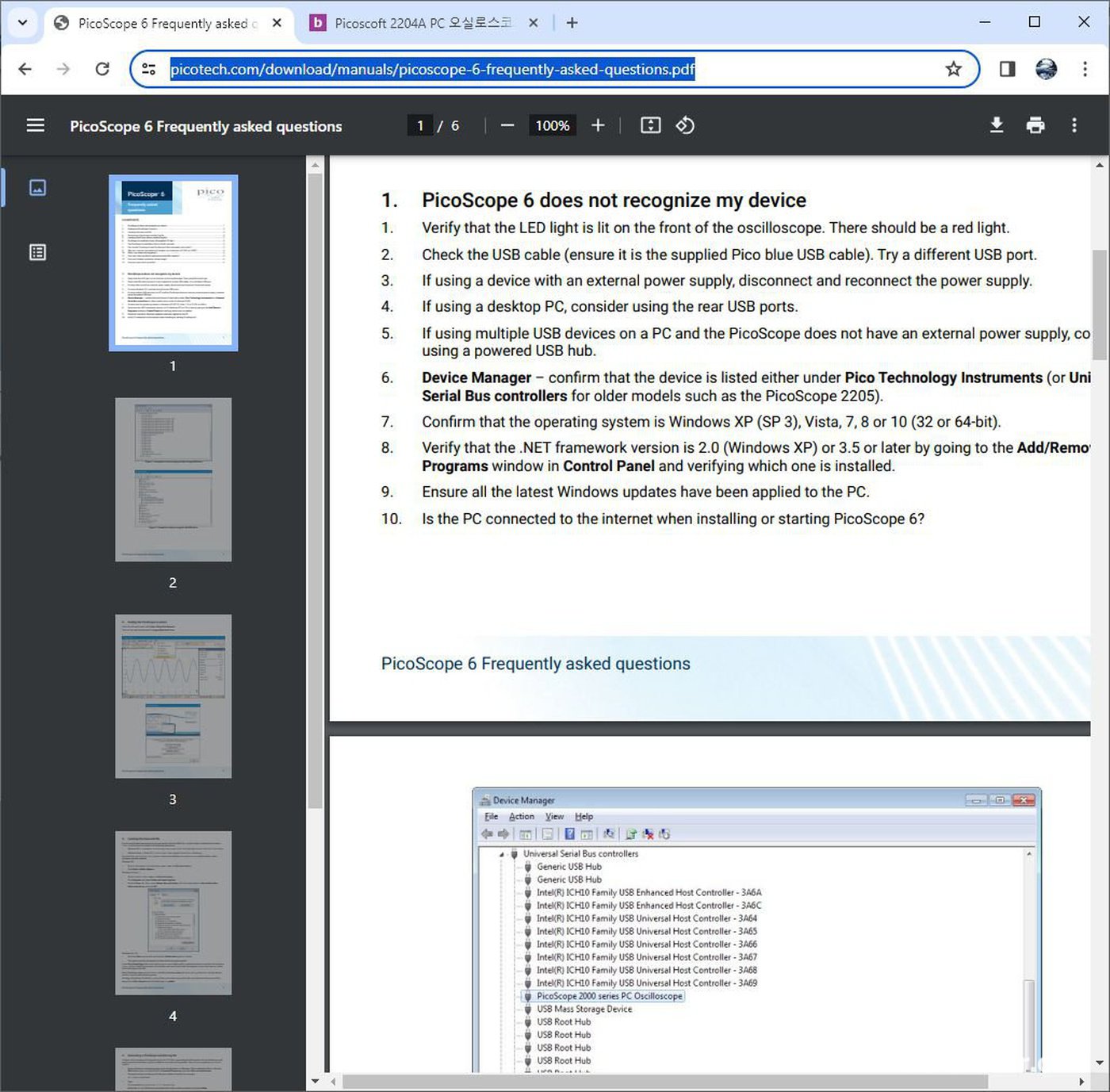

PicoScope 6 does not recognize my device. Device Manager에서 설치상태를 점검하고 필요한 드라이버등을 설치해준다. FAQ 참조사항. PicoScope 6 does not recognize my device

文善柱 , 作成日: 2024年3月23日20:53

(3)コメントのためにログイン

コメントを残すにはログインする必要があります。

2024年3月27日9:36 - 文善柱 moderator ¶

모든 방법으로 다 해봐도 하드웨어고장으로 최정판단되어, 판매자 기술진에게 작어과정 스크린샷과 영상을 보여주었다. 하드웨어고장이다. 참, 이건 당혹스럽다. 암튼, 아마존에 반품요처하여 RMA (Return Merchandise Authorization)을 받고서 오늘우체국 EMS로 보낸다. 같은 2204A를 또 주문했다. 이번에는 멀쩡한것이 오기를 기대한다. 가장 널리 알려지고 사용되는 피코스코프 (PicoScope), Made in UK제품에 미국에서 구매한 제품인데, 뽑기 운이 좋지 않았다. 중국에서 구매한 Micsig 오실로스코프는 고장없이 매우 만족스럽게 사용하고 있다.

2024年3月26日10:10 - 文善柱 moderator ¶

이것이 삭제후 설치, 삭제후 설치, 드라이버 업데이트, 케이블 교환, PicoScope6, 7, 7 Early Access등 다 시도해봐도 이것이 무작위로 가끔식 작동 (인식하고 소프트웨어작동됨) 되다가 갑자기 STOP 된다. STOP이란 화면이 정지되고 2204A 본체 LED가 꺼진다. 또 어떨때는 2204A 에 LED 불이켜져 있다. 그런데 소프트웨에어서는 2204A 장비를 찾지 못한다. 전혀 생각못했던 변수이다. 어떻게 해결될지 영국 Picotech 과 미국셀러인 Saelig 에 연략하였으니, 진행상황을 기록해둘것이다. 1차적으로 Saelig에서 연락은 왔다. 다른 USB 케이블 사용해보라는 것이다. 회답했다. 그래도 안된다고, 그리고 영상을 Youtube에 올리고 링크를 전달했다. https://www.youtube.com/watch?v=ELoXV20LMto

2024年3月23日22:53 - 文善柱 moderator ¶

흠... 아주 웃긴다. Windows10에서 드라이버 인식이 되었다 안 되었다가 한다. 전혀 예상하지 못한 이슈이다. 이렇게 디바이스 인식이 오락가락하면 현장에서 사용할 수 없을것이다. 아뭏든 Pico6, 7, 7 Early Access 다 해봐도 그리고 Windows 다 없데이트 해도 여전히 디바이스가 인식이 안 된다. 오늘은 여기까지만 한다.
