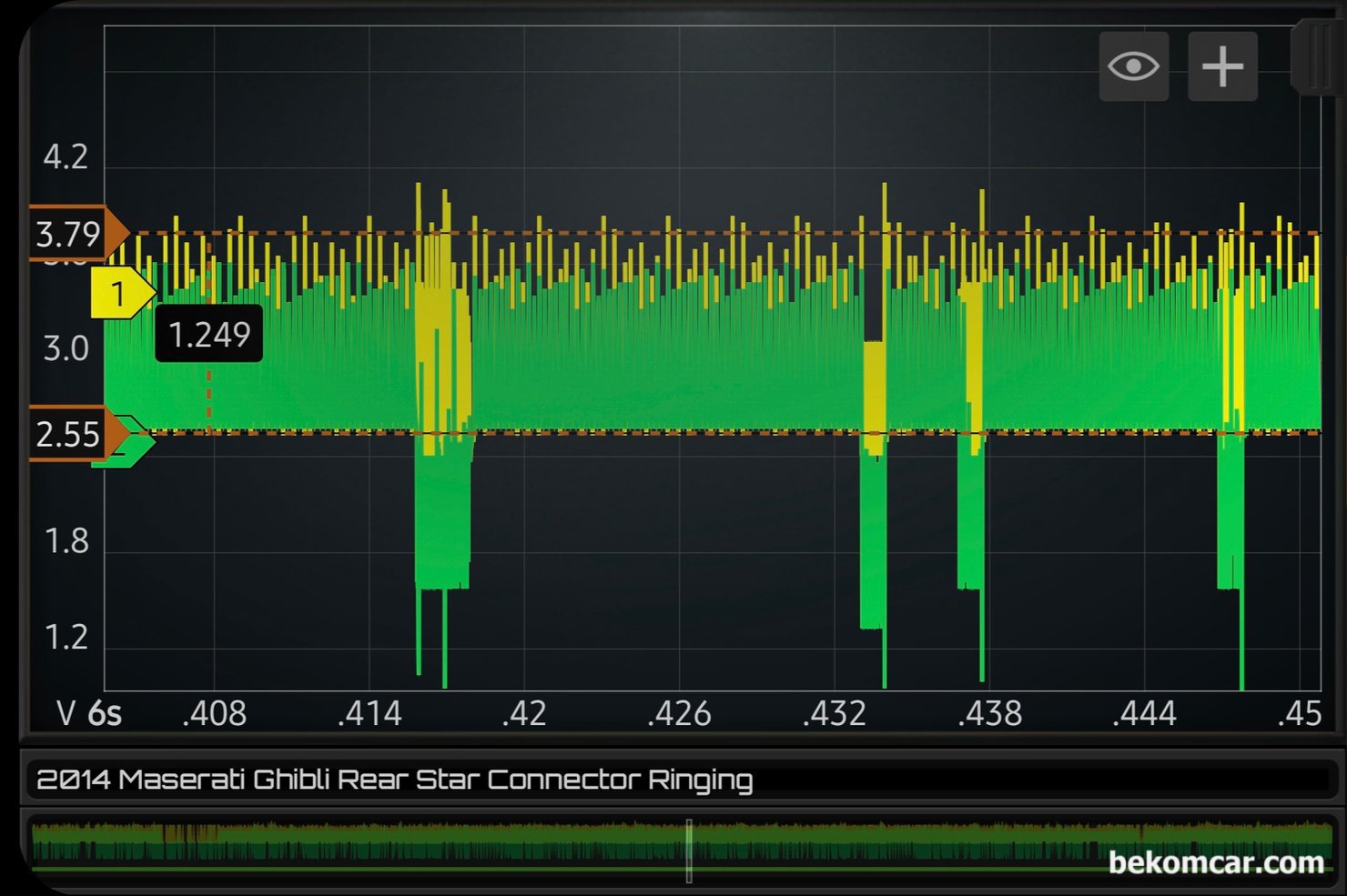

창문제어 고장 캔 통신진단 및 해결사례 는 마세라티 기블리 차량이다. 전형적인 캔 통신 에러 파형이다. 초록색으로 보이는 것은 노락색 CAN High를 초록색 CAN Low가 겹쳐있기 때문이다. 캔 통신 에러이다. 기록으로 남긴다.

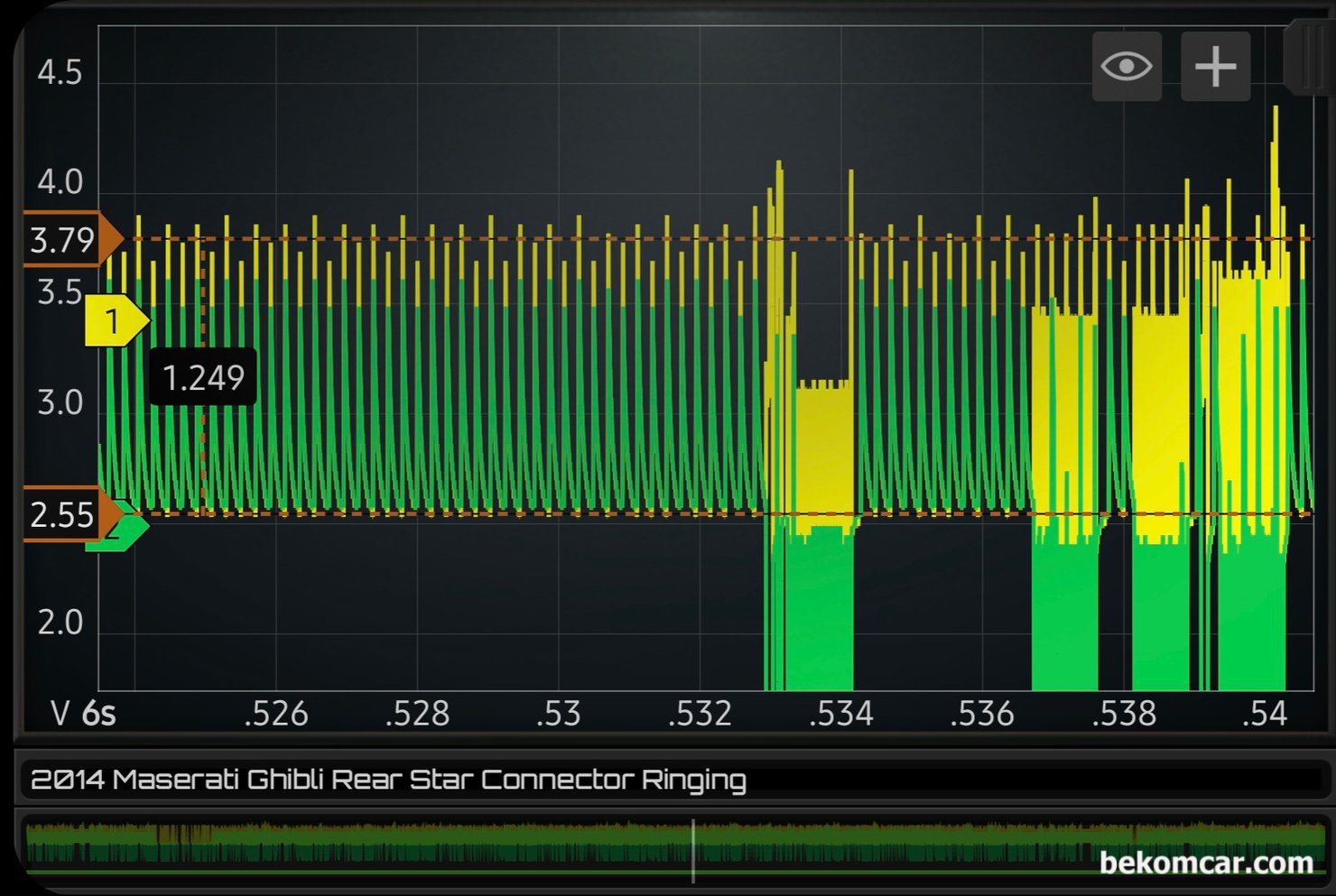

마세라티 기블리 창문 과 공조기 냉 난방 제어 불가 증상이다. 좀 더 자세히 확대하여 살펴본다. 이제는 좀 더 자세히 파형을 살펴본다. 캔 하이 와 캔 로우가 겹쳐서 보이는것이 확인되고 있다. 캔 통신 에러가 확인되고 있다.

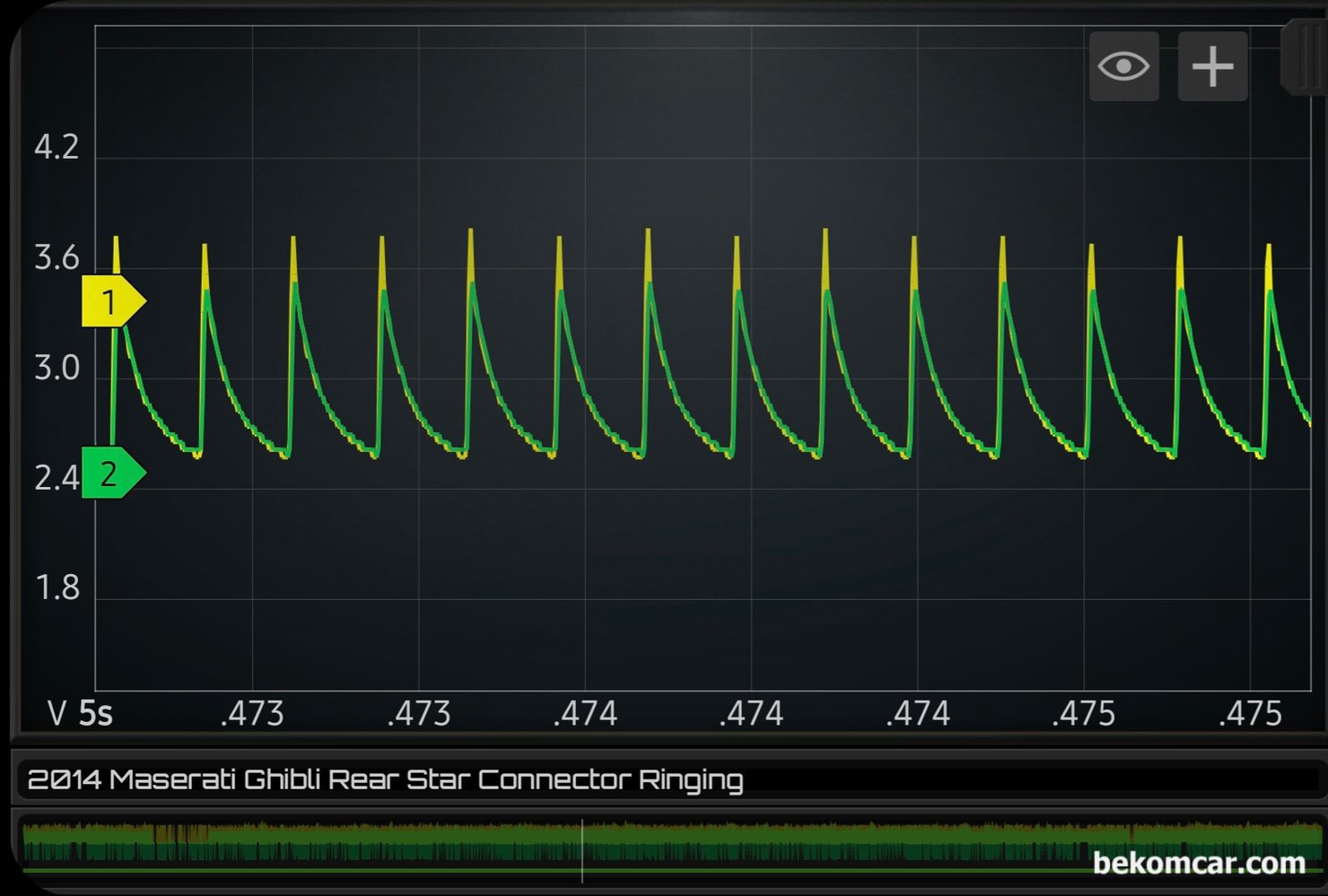

상어등 지느러미 처럼 보이는 파형은 전형적인 캔 통신 에러이다. 캔 통신 에러분석은 비트 단위로 할 수 있지만 더 중요한 것을 양 불 판정을 즉각적으로 할 수있는 형태의 파형분석이 더 현장에서는 필요하다. 캔 통신 파형에러는 마세라티 기블리 이다.

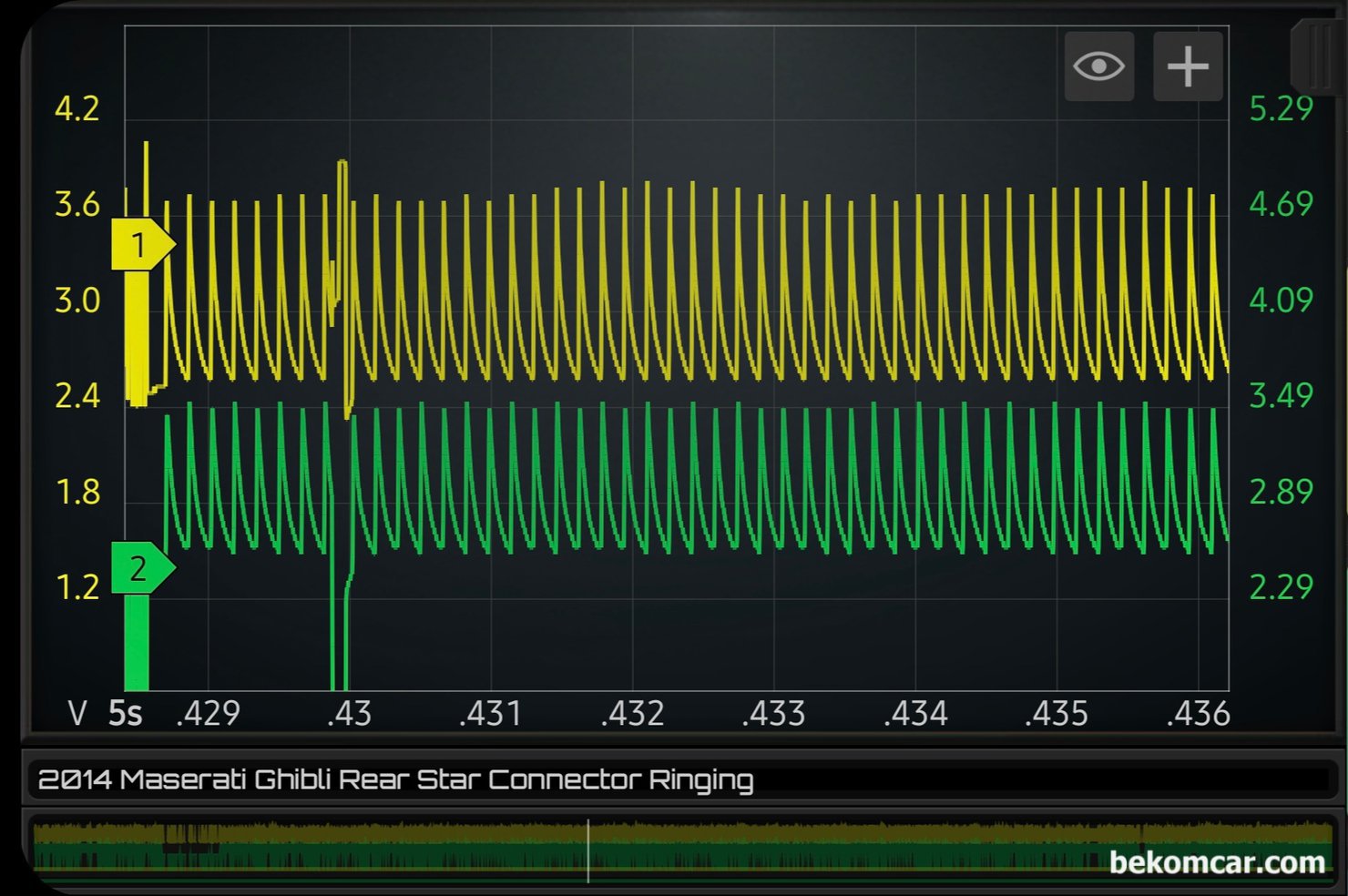

마세라티 기블리 캔 통신 에러 파형을 캔 하이 와 캔 로우를 분리하여 살펴보면 정확히 똑 같은 파형이 측정되고 있다. 캔 통신 에러중 여러가지 전형적인 패턴중에 하나이다.

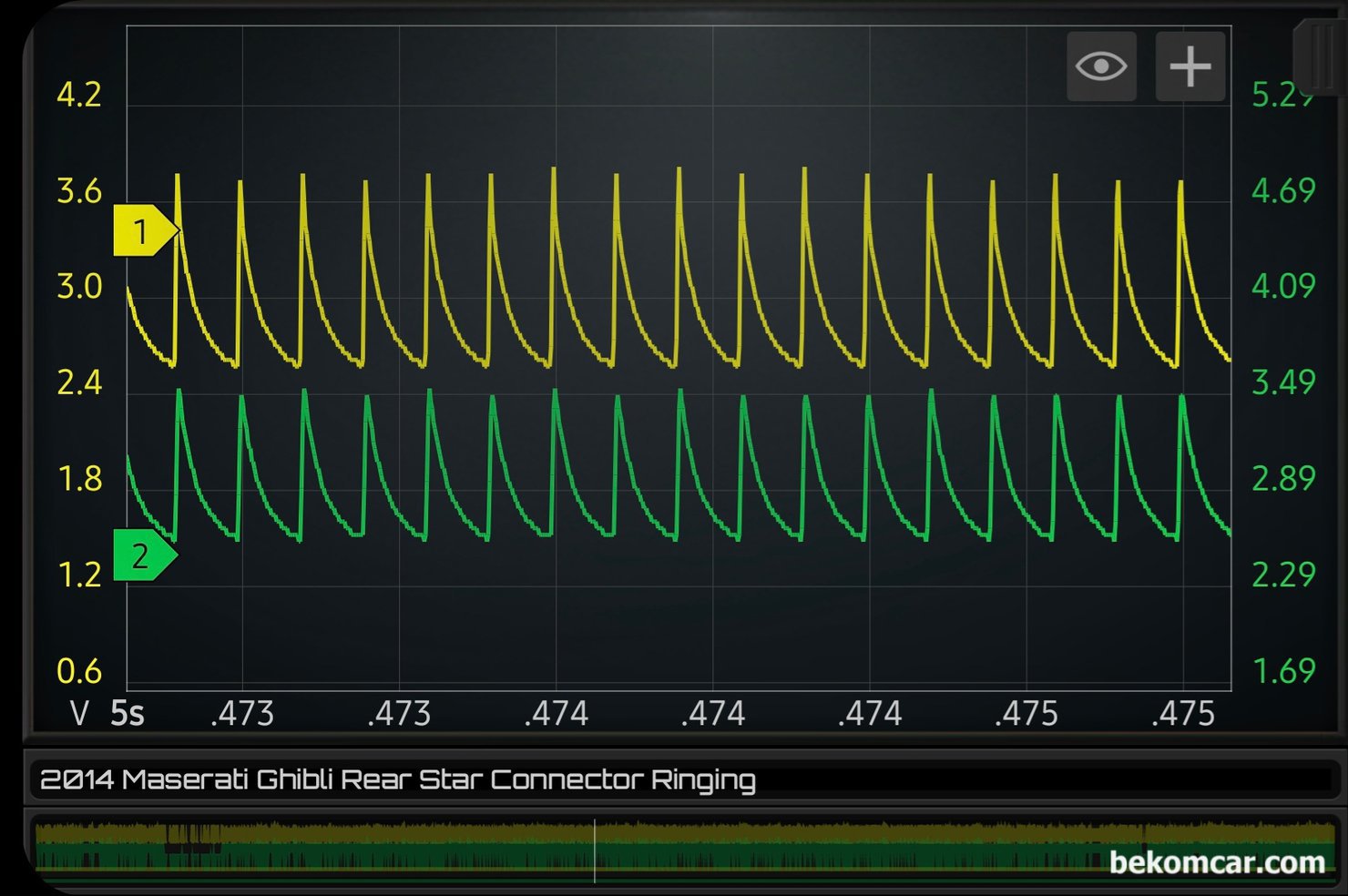

좀 더 확대한 마세라티 기블리 캔 통신 에러 파형이다. 전형적인 캐 통신 파형과는 상당한 차이가 있다.
