엔진체크등 발생시 기본확인사항, 레인지로버스포츠 CEL사례
CEL (Check Engine Light)은 엔진체크등 이다. 뭔가 이상이 있어서 관련된 고장코드를 남겨 놓았으니 점검 후 적절한 정비를 하라는 의미이다. 고장코드 발생시 가장 먼저 확인해야할 사항은 OBD2의 FFD (Freeze Frame Data) 이다. FFD 는 엔진룸의 블랙박스와 같은 역할이다. 진단방향 설정 및 시간절약에 큰 도움이 될 수 있다. 진단기별록 OBD2에서 확인하거나 제조사 진단기에서 바로 확인이 가능하기도 하다. 모두 다 진단에 따라서 다르다. OBD2의 장점중 하나는 어느자동차 메이커이든 공통된 단위를 사용 한다는것이다. 상당한 장점이다.
레인지로버스포츠 엔진체크등 (CEL), 촉매효율저하 고장코드 뱅크2 에 관한 고장코드 P0430 이다. 레인지로버 스포츠 촉매는 뱅크1 & 뱅크2 각 각 하나씩 총 2개가 있다.

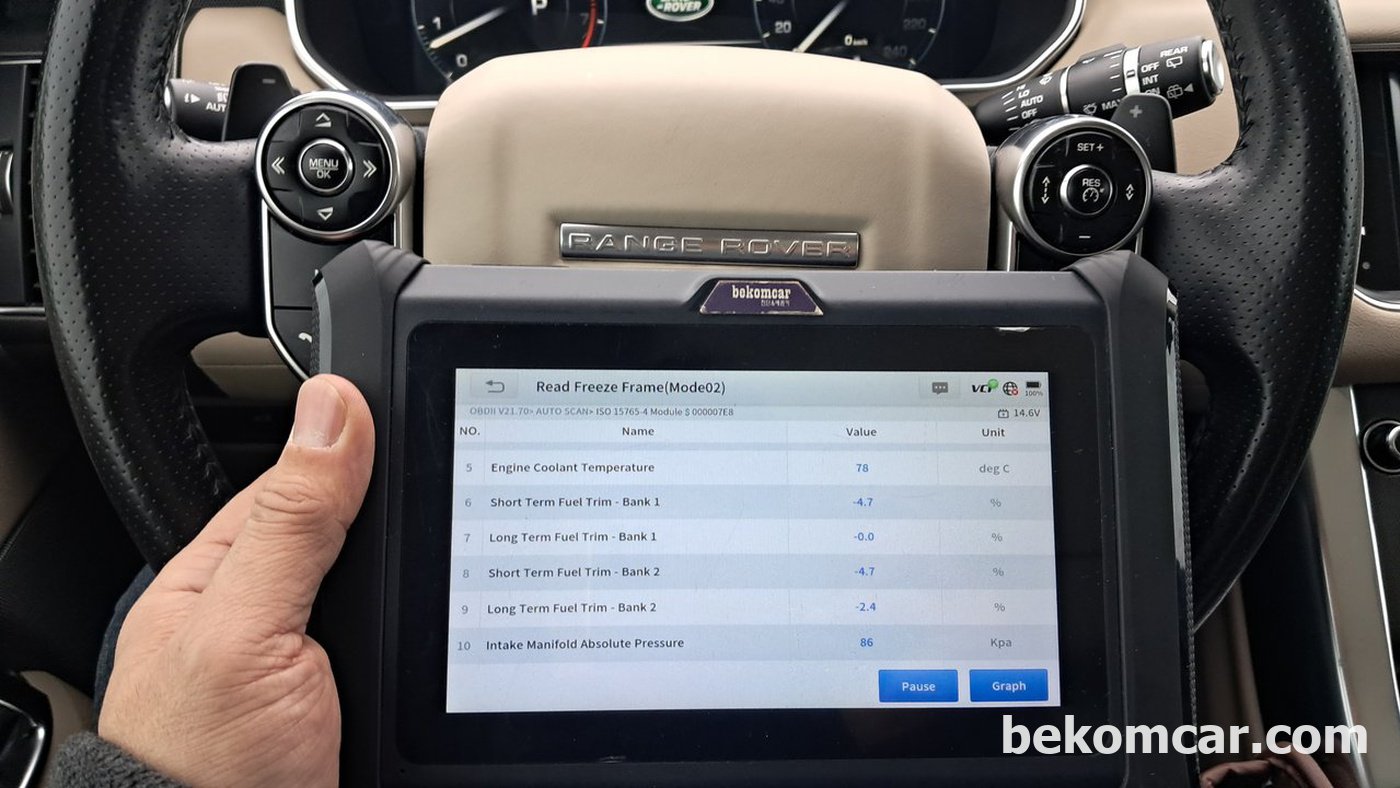

고장코드 발생시 남겨두는 프리즈프레임 데이터의 실제 자료이다. 레인지로버 스포츠 촉매고장코드 관련이다. 일단 고장코드 발생 원인은 뱅크2 촉매효율저하 P0430 이다. 연료시스템2의 경우 CL-FAULT 상태이다. ECT는 약 78도이고 STFT 뱅크1 은 -4.7%정도이다.

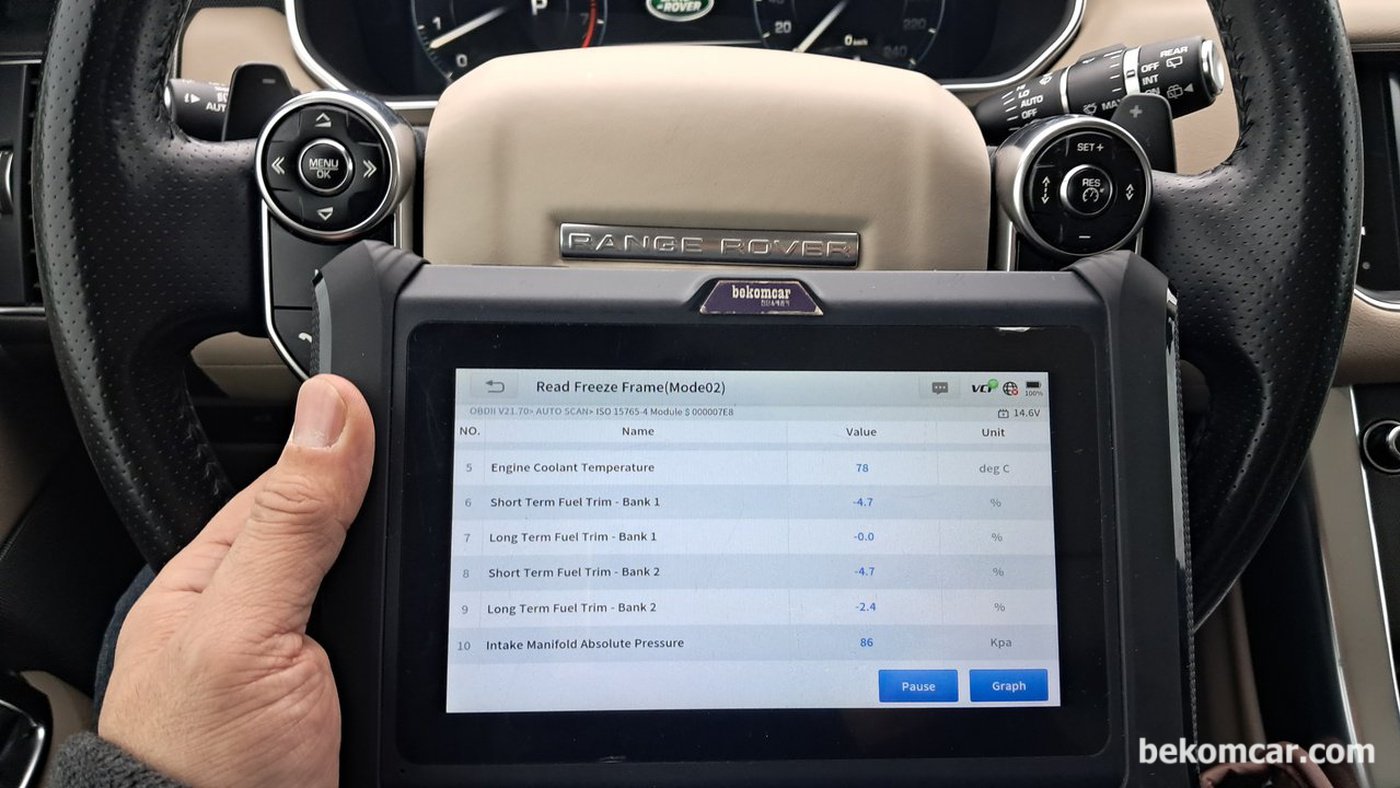

고장코드 발생시 남겨두는 프리즈프레임 데이터의 실제 자료이다. 레인지로버 스포츠 촉매고장코드 관련이다. 뱅크2 LTFT 값이 약 -2.4%이고, RPM은 1502정도, 차량속도 84km/h, MAP은 약 86kPa 정도이다
고장코드 발생시 남겨두는 프리즈프레임 데이터의 실제 자료이다. 레인지로버 스포츠 촉매고장코드 관련이다. 대기압력이 약 103kPa 이고, Absolute Throttle Position 은 약 20.8% 이다.
고장코드 발생시 남겨두는 프리즈프레임 데이터의 실제 자료이다. 레인지로버 스포츠 촉매고장코드 관련이다. 주위온도는 약 0도 정도이고, Absolute Load Value는 약 60%정도이다.
촉매효율저하 고장 포함하여 엔진체크등이 있는경우 꼭 Global OBD2의 프리즈프레임 데이터를 확인한다. 고장코드 진단시 상당한 시간절약 과 진단점검 방향을 정하는데 큰 도움이 된다.
