2014년 기아 프라이드 1.6GDi 기본점검 과정기록
2014년 기아 프라이드 1.6GDi 기본점검 과정기록이다. 쓰로틀바디 크리닝, 배터리 알터네이터 측정, 전체 시스템 고장코드 스캐닝 과 육안점검 등이다. 상태는 전반적으로 좋은편이다. 토털연료보정값은 약 8.0% 로 정상이다. 하지만 아이들시 와 달리 고 RPM 에서 CLV 와 RPM 이 정 반대로 측정되기도 한다. 공기쪽 공급에 이슈가 있는경우이다. 가속시 간헐적 출력이상 이 있는 기아 프라이드 차량이다.

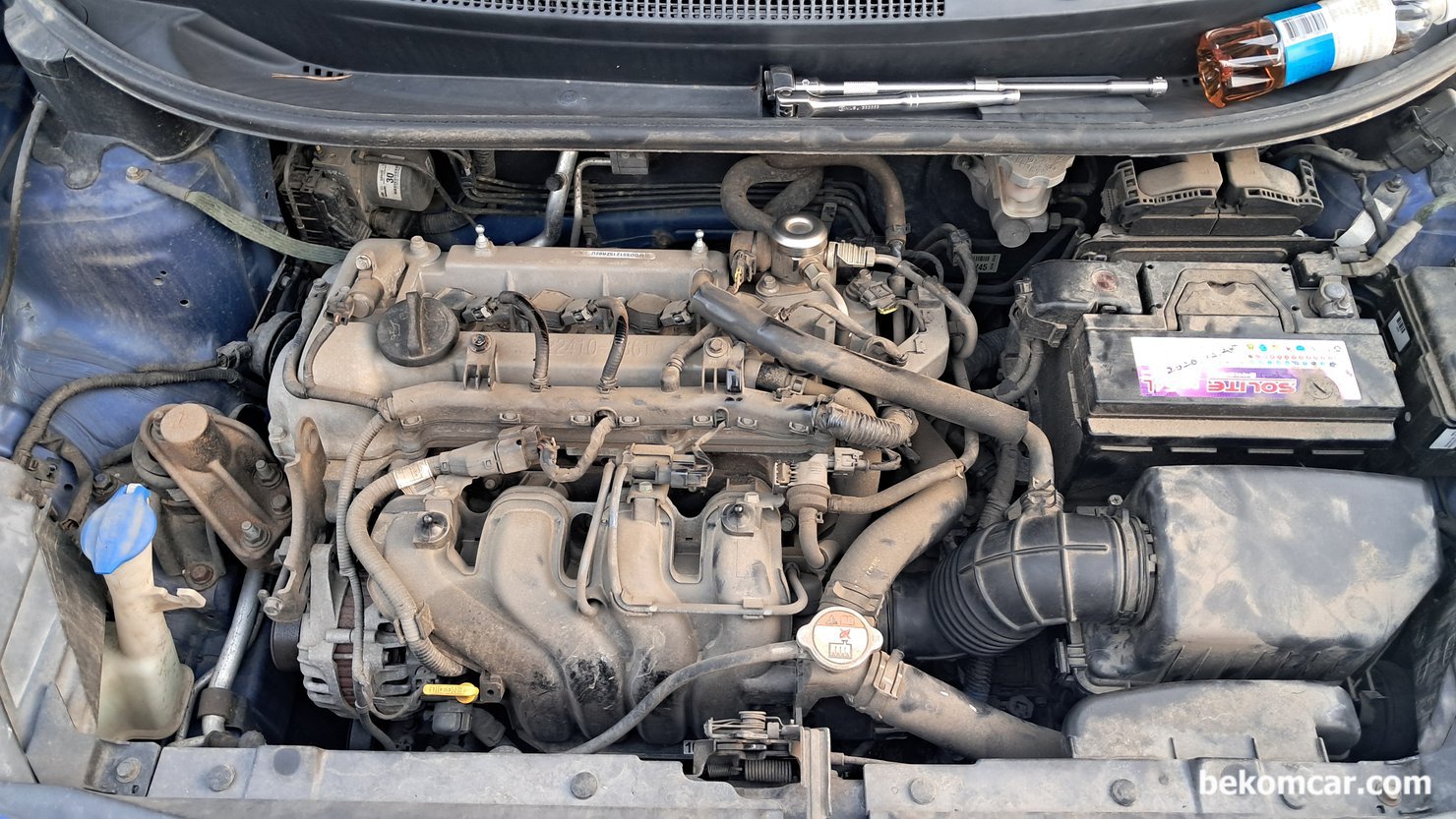

2014년 기아 프라이드 1.6GDi 기본점검 과정기록이다.

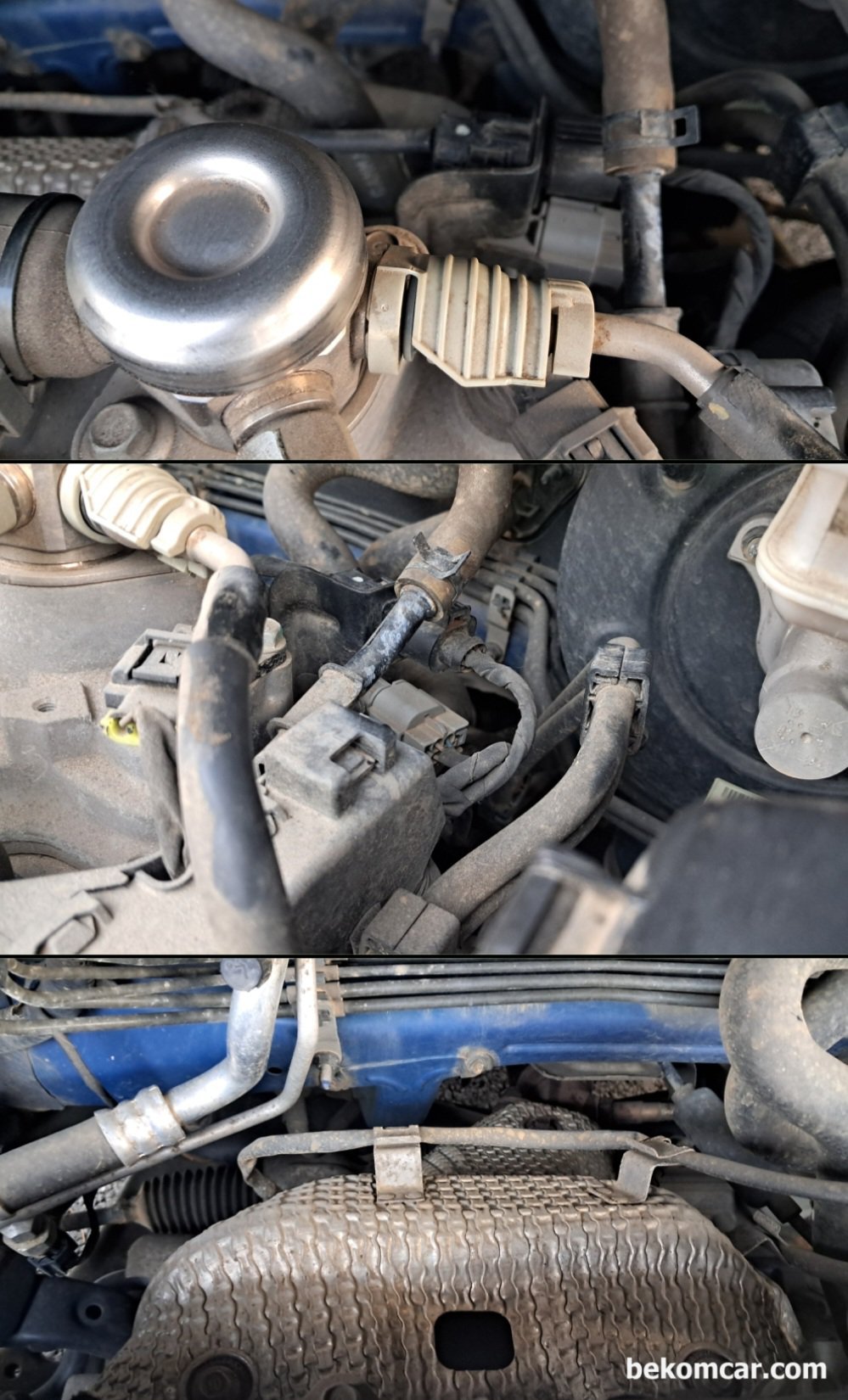

2014년 기아 프라이드 1.6GDi 기본점검 과정기록이다. 고압연료펌프 와 산소센서 1번 및 2번 코넥터 위치이다. 놀랍게도 촉매전단계는 Wideband 6와이어 센서이다.

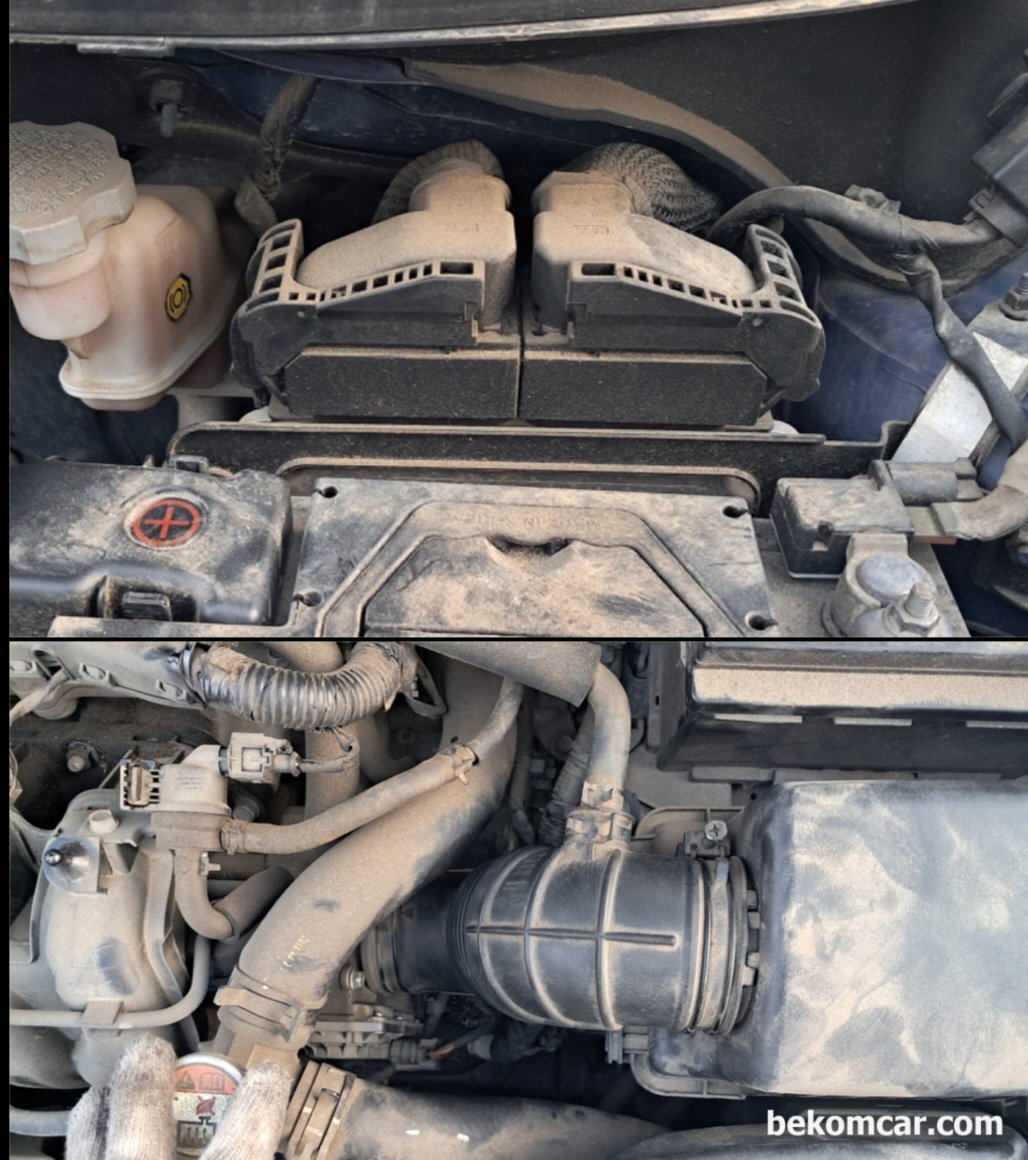

2014년 기아 프라이드 1.6GDi 기본점검 과정기록이다. 엔진컴퓨터 와 에어필터 등 점검이다. 이 프라이드 는 MAF가 아닌 MAP 측정방식 엔진인듯하다.

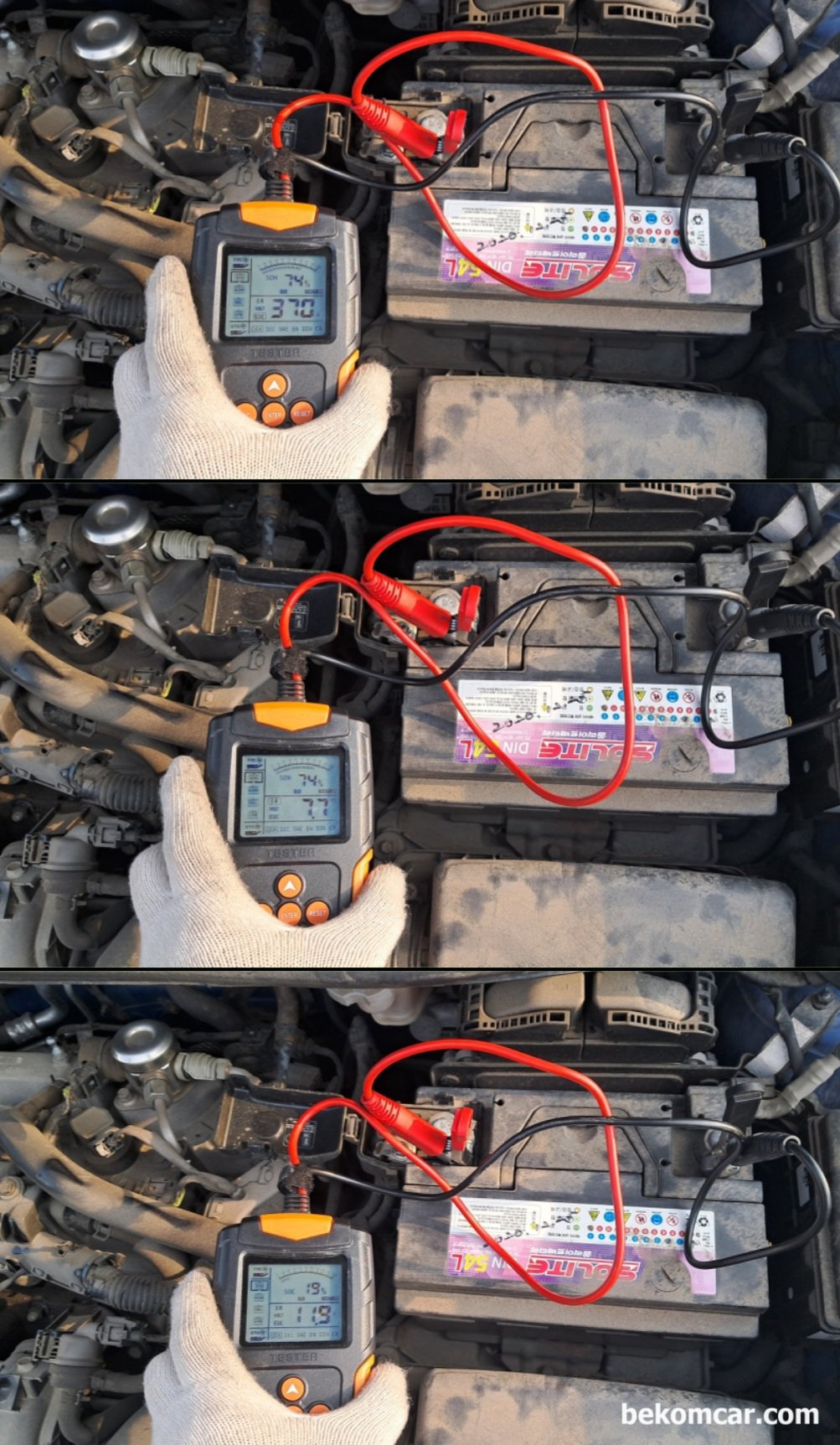

2014년 기아 프라이드 1.6GDi 기본점검 과정기록이다. 배터리는 좋은데 단거리 주행으로 충전율은 좀 낮은편이다.
기아 프라이드 1.6GDI 엔진 연비관련 그리고 기본적인 데이터수집 및 분석을 위한 회로도 와 산소센서1 그리고 산소센서2번의 터미널 정보이다. 오실로스코프 파형분석등 데이터 분석시 필요한 정보들이다.

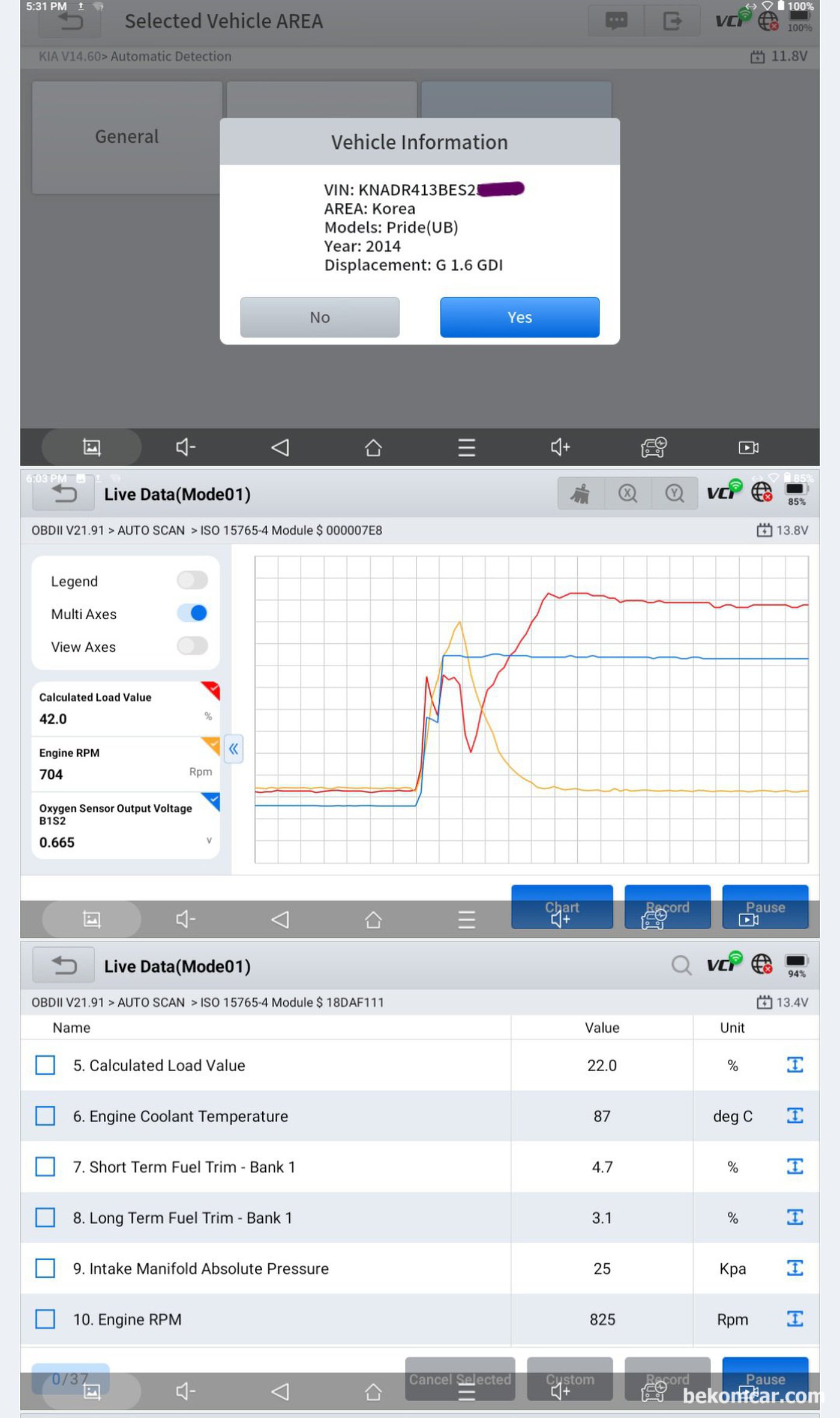

2014년 기아 프라이드 1.6GDi 기본점검 과정중 진단 스캐닝 값 분석이다. CLV 와 RPM간 상관관계에 집중한다.

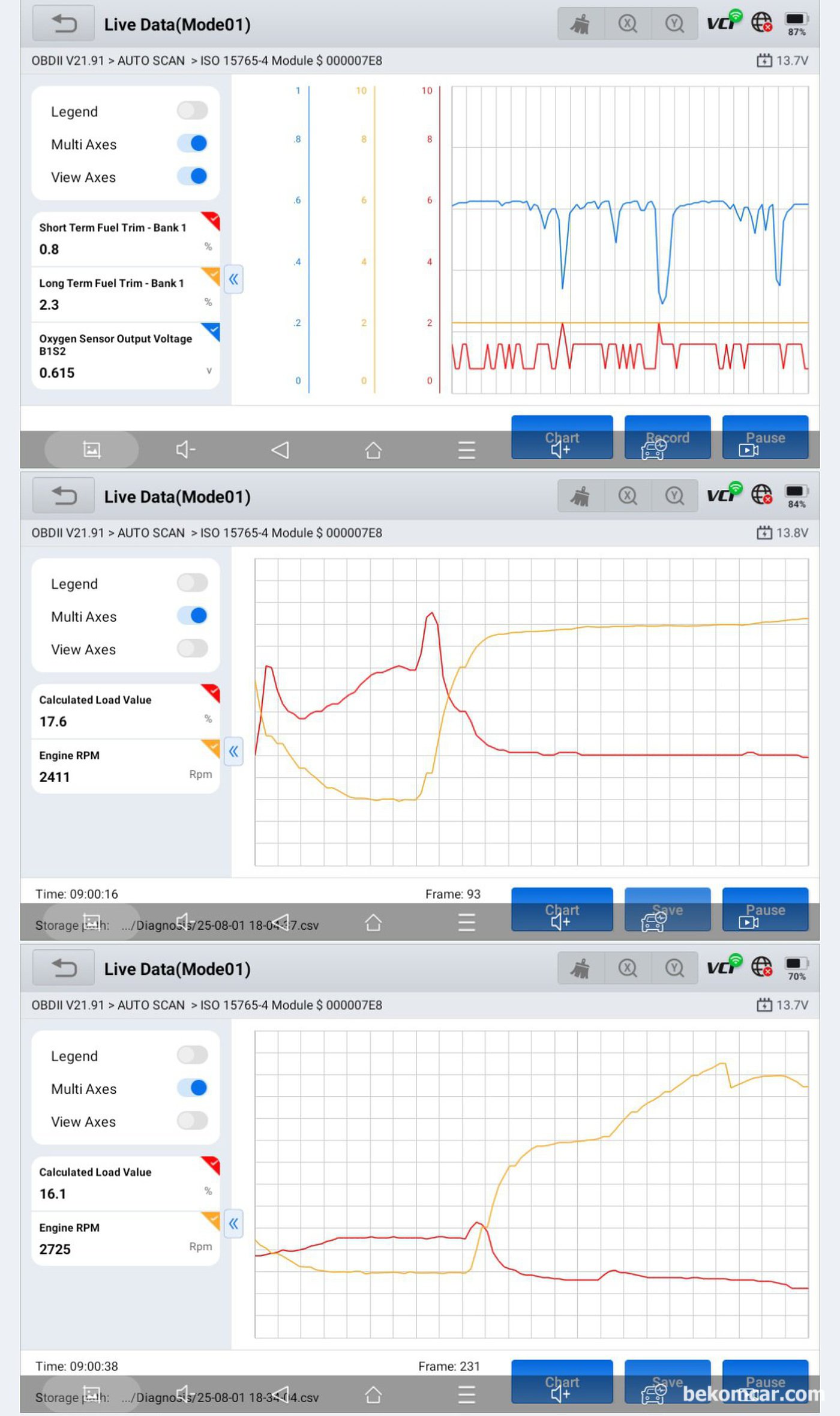

2014년 기아 프라이드 1.6GDi 기본점검 과정중 진단 스캐닝 값 분석이다. CLV 와 RPM간 상관관계에 집중한다. 추가로 연료보정값도 정상범위 이다.
