캔 트랜시버 고장가능성 높은 캔 통신파형 (혼다 CRZ 하이브리드 사례)
캔 트랜시버 고장으로 ECU고장인경우 전형적인 캔 통신 파형이다. 캔 통신 파형 분석시 참고하면 시간 절약에 도움이 된다. 회로도 참고하여 각 모듈 코넥터 탈거 하여 파형을 확인한다. 베콤카 정비사 캔 통신 교육 과정의 자료중 하나를 공개 하는것이다. 최근 차량의 경우 기아자동차 모닝 사이드미러 부터 시작하여 페라리 까지 상당수기능이 데이터 통신으로 제어되고 있다. 대표적인 캔 통신 파형의 기본 이해는 모든 정비사의 필수 자질이 되어가고 있다. 베콤카는 정비사의 현장 요구 사항을 맞춤식으로 역량 강화를 위한 교육을 제공하고 있다. 물론 캔 통신 및 엔진 진단등 필요한 오실로스코프 와 실린더 압축 압력 센서 등 필요한 측정 장비도 수입하여 공급하고 있다.

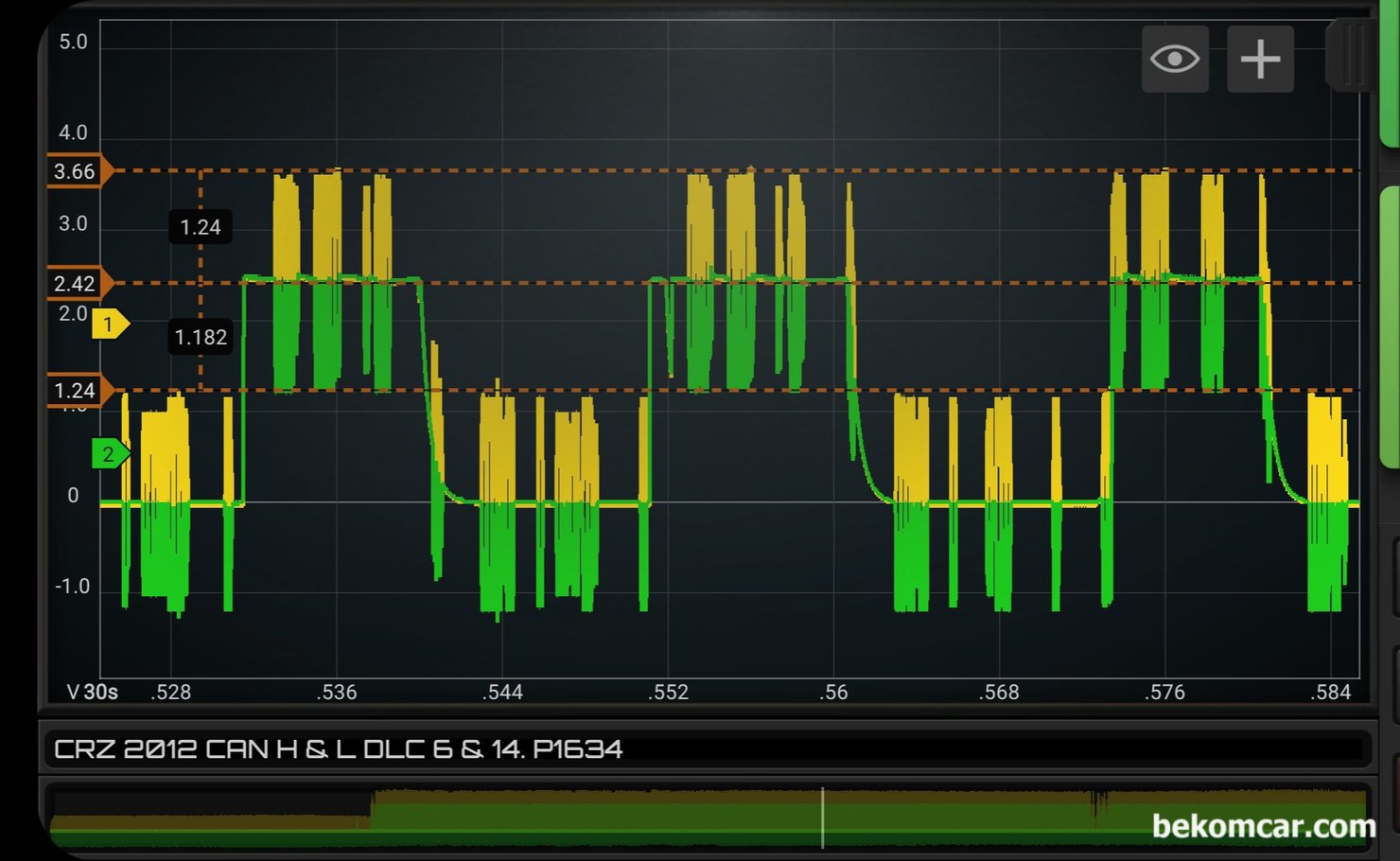

캔 트랜시버 칩 고장시 캔 통신파형 사례 (모듈 고장인 경우) 이다. 베콤카에서 진단한 차량은 혼다 CRZ 하이브리드 차량이다. 베콤카 정비사 캔 통신 교육 과정의 자료중 하나를 공개 하는것이다. 베콤카는 물론 캔 통신 및 엔진 진단등 필요한 오실로스코프 와 실린더 압축 압력 센서 등 필요한 측정 장비도 수입하여 공급하고 있다.
베콤카에서 진단한 차량은 혼다 CRZ 하이브리드 차량이다. 캔 송수신 칩 트랜시버가 캔 하이 와 캔 로우 파형을 위로 혹 아래로 몽땅 표시 하는경우이디. 캔 통신 에러 진단시 오실로스코프 가 있으면 진단이 상당히 편해진다.

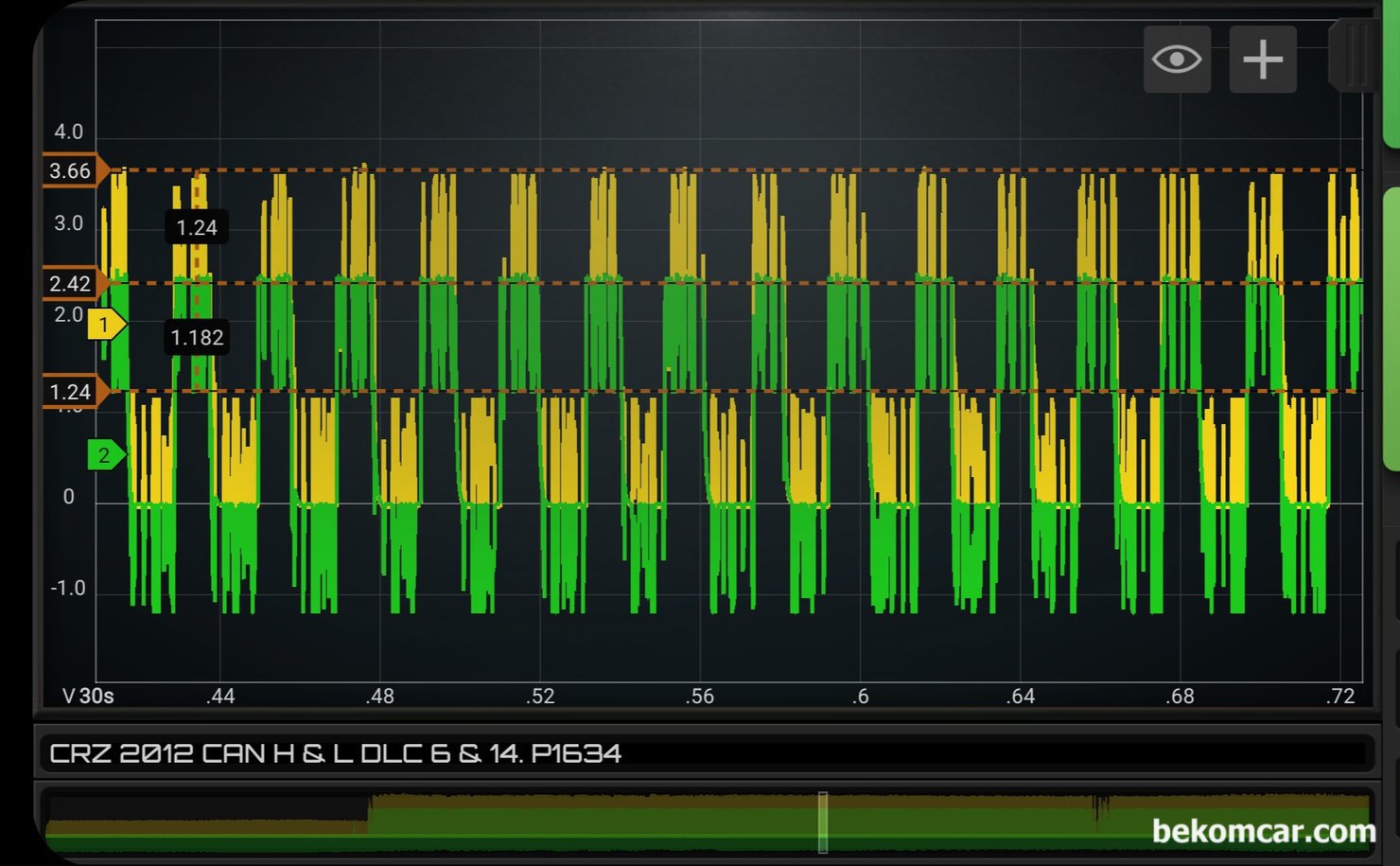

또 다른 전형적인 ECU 모듈 캔 트랜시버 칩 고장인 경우의 파형이다. 캔 통신 파형 고장 유형별로 고장 진단 방향을 결정할 수 있다. 상당한 시간 절약이 된다.
혼다 하이브리드 CRZ 충전불가 시동불량, IMA 하이브리드 시스템 고장코드 P1634 가 스캔된다. 캔 통신 데이터 에러 이다.

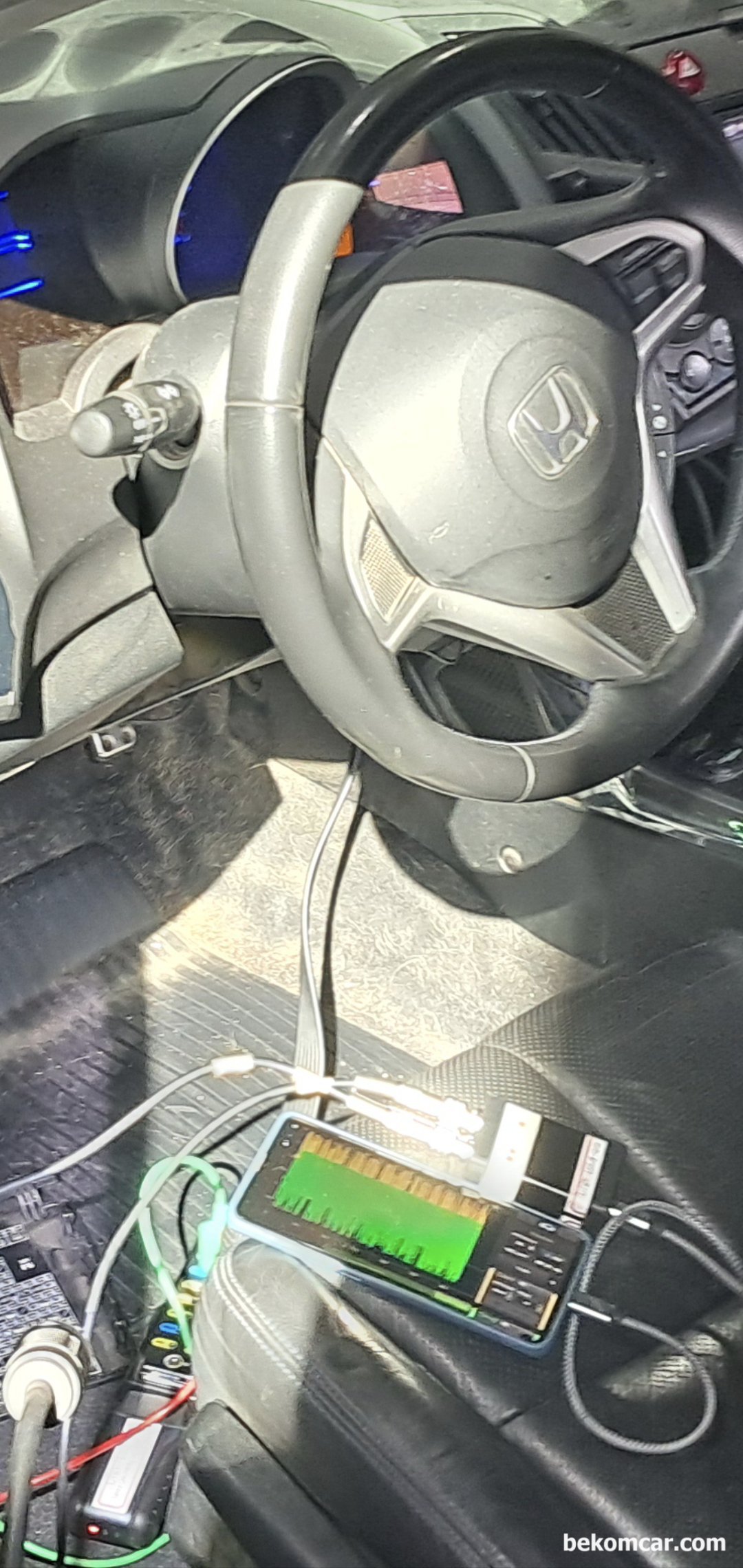

혼다 하이브리드 CRZ 충전불가 시동불량, IMA 하이브리드 시스템 고장코드 P1634 캔 통신 에러 점검 과정. HS512Max 스코프 사용.
