오실로스코프 CAN High & Low 통신파형진단 세팅환경

F10 528i CAN High & Low 통신상태 점검 세팅이다. 오실로스코프는 피코스코프 2채널, BOB (Break Out Box)는 Autool사 제품이다. OBD2 포트의 6번핀은 CAN HIGH, 14번핀은 CAN LOW, 4번핀은 채시 그라운드 이다. 그리고 연결은 하지 않았지만 #4번핀 그라운드와 #16번 파워를 측정하여 차량내 전기공급 상태를 잠정 파악할 수 있다. 종단저항 (Termination Resister)포함 각종 통신관련 진단에는 BOB 와 오실로스코프는 필수이다.

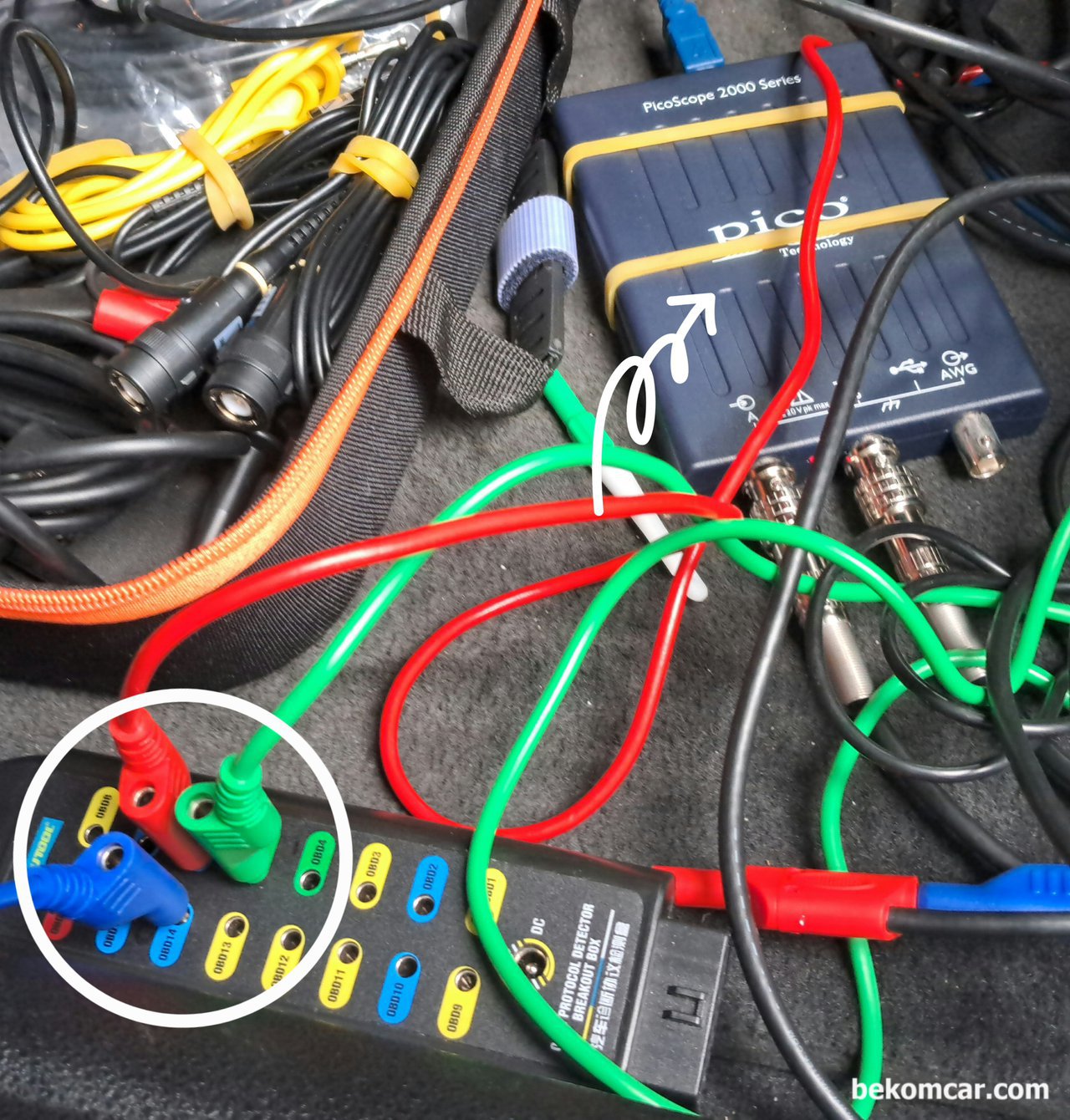

BOB (Break Out Box)를 OBD2 포트에 연결한다. 6번핀은 CAN HIGH, 14번핀은 CAN LOW, 5번핀(시그널) 그라운드, 4번핀(채시)역시 그라운드 이다.

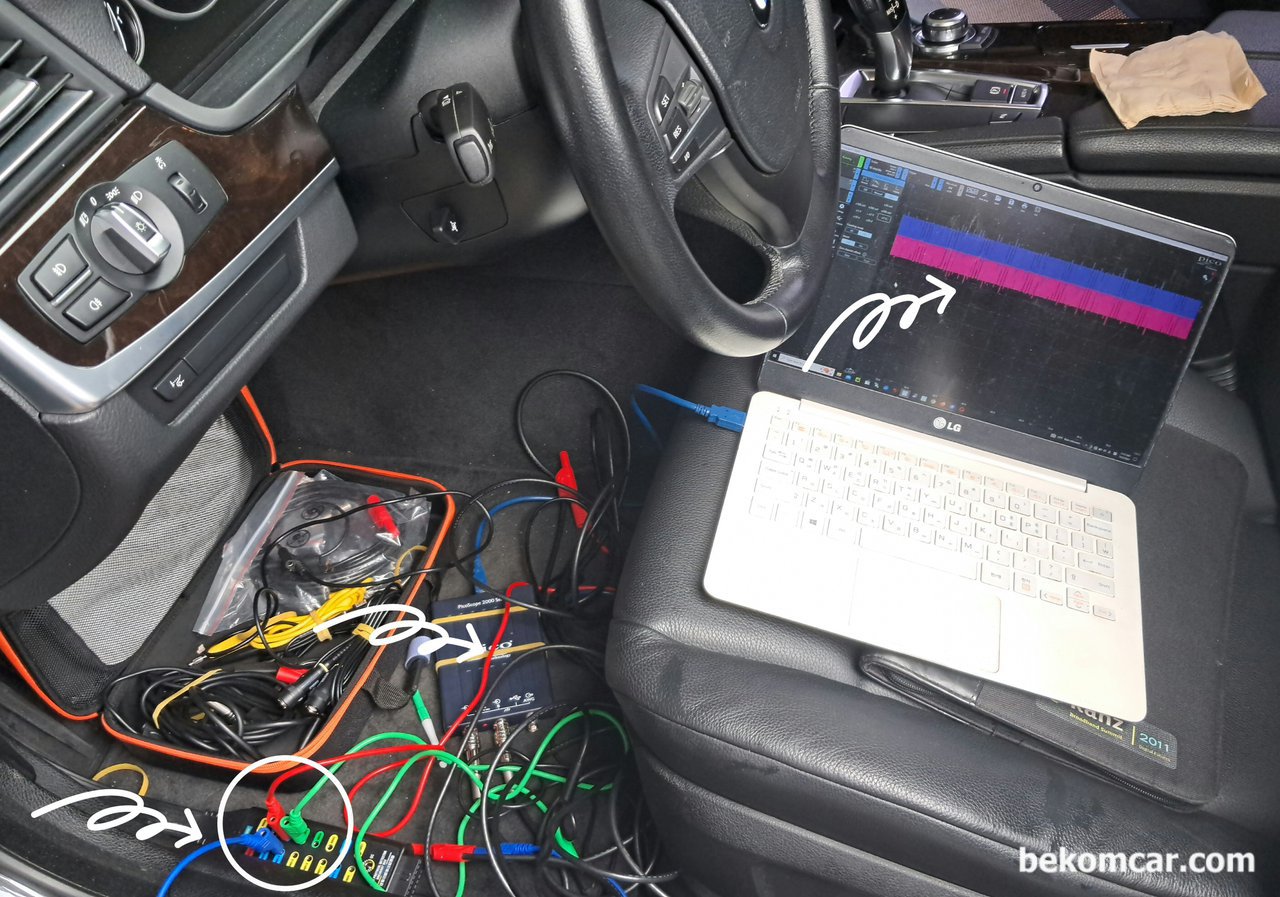

2010년 BMW F10 528i에 CAN HIGH & LOW 통신상태 진단을 위하여 스코프와 세팅된 상태이다. BOB (Break Out Box)를 OBD2 포트에 연결한다. 6번핀은 CAN HIGH, 14번핀은 CAN LOW, 4번핀(채시)과 5번핀(시그널)은 그라운드 이다. #4번핀 그라운드와 #16번 파워를 연결해서 시스템 전압측정이 가능하다.
